고속 정밀 스탬핑 및 다이 내 마이크로 포밍 기술: 전자 연결에서 마이크로 모터 코어에 이르기까지
소개: 마이크로 시대 스탬프의 극한 도전

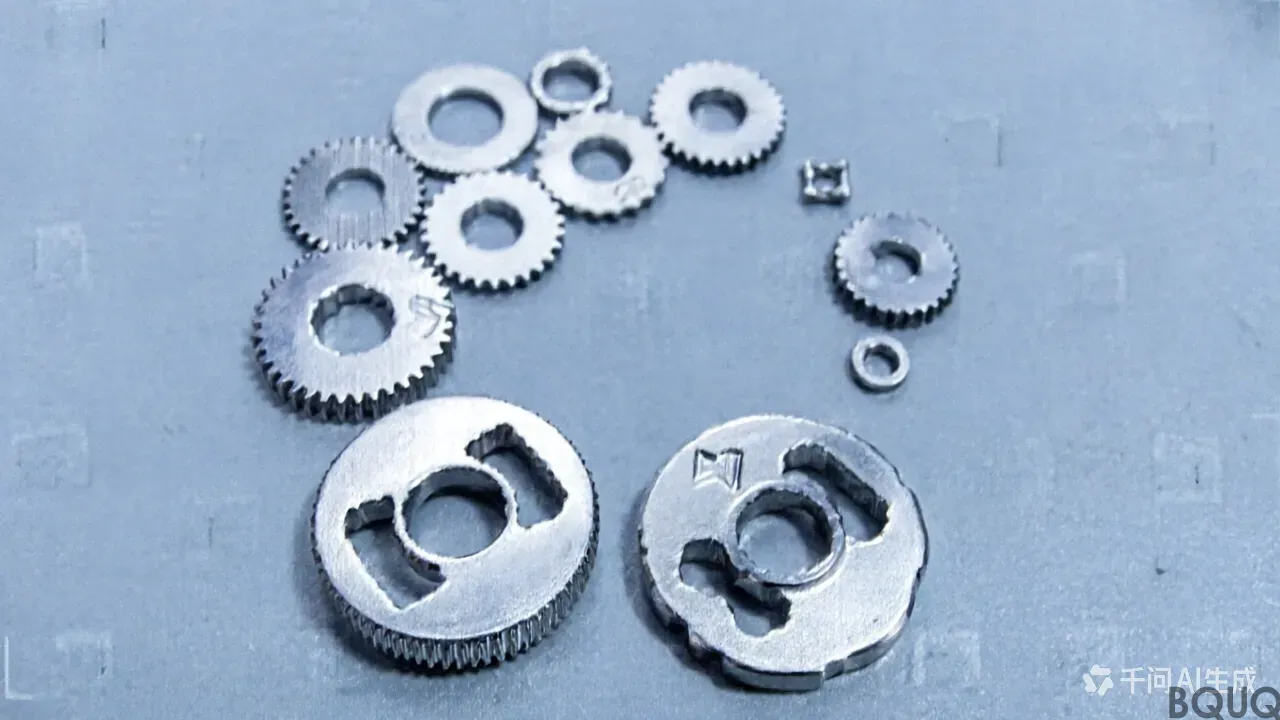

스마트폰 내부의 다열 정밀 커넥터, 신에너지 차량 구동 모터의 초박형 실리콘 스틸 코어, 5G 기지국의 무선 주파수 차폐 커버 등 이 모든 제품은 고속 정밀 스탬핑 기술에 의존합니다. 현대 고속 펀칭 기계의 스탬핑 속도는 분당 1200 스트로크 이상에 이를 수 있는 반면 공작물의 치수 정확도 요구 사항은 ±0.01mm 또는 ±5m 이내인 경우가 많습니다. 즉, 0.05초마다 스탬핑 사이클에서 재료는 공급, 정렬, 펀칭, 벤딩, 스트레칭, 탭핑 및 리벳과 같은 여러 프로세스를 완료해야 하며 각 공정의
본 논문은 고속 정밀 스탬핑 equipment-die-material-process 시스템의 역학과 인디 마이크로 포밍(인디 태핑, 인디 리벳, 철심 적층 리벳)과 같은 통합 기술에 중점을 두고 고부가가치 스탬프 부품 처리에 대한 기술 지침을 제공한다.
첫째, 고속 스탬핑의 시스템 역학
1.1 고속 펀치의 주요 기술 지표
일반적인 펀치는 분당 600 스트로크에 도달할 수 있지만 실제 고속 정밀 펀치는 일반적으로 분당 800 스트로크 이상이며 분당 최대 2500 스트로크에 도달할 수 있습니다. 핵심 지표로는 슬라이더 모션 곡선(사인파 대 개선된 사다리꼴 곡선), 낮은 데드 포인트의 동적 반복성(±0mm 이내), 프레임 강성 및 진동 감소 설계가 있습니다. 서보 다이렉트 드라이브 기술은 고속 분야에서 기존의 플라이휠 클러치 구조를 점차 대체하여 속도와 스트로크의 프로그래밍 가능한 제어를 실현할
1.2 급식 및 안내 시스템
고속으로 스탬프를 찍을 때 공급 정확도가 펀칭 위치를 직접 결정합니다. 공압 클램핑이 있는 롤러 피더는 점차 서보 모터 구동 캠 피딩으로 대체되었으며 ±0.02mm 이내에 공급 오류를 제어할 수 있습니다. 보다 발전된 구성은 광학 정렬 시스템입니다. 금형 입구에 고해상도 CCD가 설치되고 벨트 재료의 가장자리 또는 조립식 가이드 구멍이 실시간으로 감지되며 공급 서보 모터는 폐쇄 루프를 통해 조정됩니다.
1.3 다이 다이내믹스 및 진동 제어
초고속에서는 주사위의 펀치와 오목한 주사위가 작은 탄성 변형과 진동을 일으킵니다. 공명을 방지하기 위해 모달 분석을 통해 금형 베이스의 구조와 고정 방법을 최적화해야 합니다. 펀치 고정 플레이트는 고강성 합금강과 경량 설계로 제작되어야 합니다. 또한 동적 힘이 더 안정적이기 때문에 금속 스프링 대신 질소 가스 스프링을 하역력 소스로 사용합니다.
둘째, 시멘트 카바이드 프로그레시브 다이의 디자인 철학
2.1 금형 구조 및 단계 배열
정밀 프로그레시브 다이의 단계 수는 종종 20-40개이며 배열 순서는 다음과 같습니다. 양극 구멍 펀칭, 내부 구멍 거친 펀칭, 모양 미세 펀칭, 구부러짐 및 분리 형성. 작은 부품의 경우 작은 부품 하나가 금형에 걸리지 않도록 마지막 단계에서 완전한 분리가 필요합니다. 빈 계단(빈 스테이션)의 설정은 고속 금형에서 매우 중요하므로 향후 금형 변경이나 추가 센서를 위한 공간이
2.2 펀칭 간극 및 버 제어
펀칭 갭(펀치와 다이 사이의 일방적 갭)은 버 높이와 섹션 품질에 영향을 미칩니다. 두께가 0.1~0.5mm인 얇은 소재의 경우 정밀 펀칭 갭은 보통 소재 두께의 3%~6%입니다. 다만 소재 두께가 0.2mm 미만일 경우 다이 에지 가공 및 조립의 편심으로 인한 상대적 갭 변동이 크게 증가하며, 마이크로 와이어 EDM을 사용하여 다이 인서트를 한 번에 형성해야 합니다.
버 높이에 대한 업계 표준: 커넥터는 재료 두께의 10% 미만, 0.02mm 이하가 필요합니다. 대처 전략: 미세 블랭킹 구조 - V-링 기어가 있는 압력 플레이트이지만 다이 크기와 비용에 따라 제한되며 주요 스테이션에서만 국소적으로 적용됩니다.
2.3 펀치 냉각 및 고착 방지
고속 연속 스탬핑은 마찰열을 발생시켜 펀치 온도가 상승하고 소재가 쉽게 달라 붙습니다. 해결책: 금형 내부에 미세 냉각 러너를 통합하거나 시멘티드 카바이드+코팅을 조합하여 연료 분사량을 늘려 강제 냉각을 수행합니다.
셋째, 몰드 내 마이크로 포밍 기술 모음
3.1 인몰드 탭핑 및 인몰드 리벳
기존 태핑 기계는 스탬핑 후 스레드를 하나씩 처리해야 하므로 효율이 낮고 회전율이 높아집니다. 몰드 내 태핑은 펀치 슬라이더의 움직임에 의해 몰드의 하단 몰드에 설치된 태핑 헤드를 통해 탭을 회전시키고 스트립에서 태핑이 완료됩니다. 정확도는 6H에 이를 수 있으며 속도는 스탬핑 비트와 동기화됩니다.
몰드 내 리벳은 스탬프 부품과 너트, 스터드 또는 기타 스탬프 부품을 동일한 몰드에 조립하는 것을 말합니다. 리벳 부품은 공급 메커니즘을 통해 몰드로 보내지고 슬라이더가 내려가면 리벳 또는 플랜지 리벳이 완료됩니다.
3.2 모터 코어 자동 적층 및 리벳 기술
모터의 스테이터와 로터 코어는 같은 모양의 수백 개의 실리콘 강판으로 서로 겹쳐져 있습니다. 전통적인 프로세스는 스탬프를 찍은 후 별도로 접착제 또는 용접하는 것입니다. 자동 적층 및 리벳 기술은 프로그레시브 다이의 특수 펀치를 사용하여 각 조각의 고리 모양의 구덩이(리벳 포인트)를 펀칭합니다. 다음 조각이 쌓이면 범프가 이전 층의 구덩이에 압착되어 간섭 연결을 형성합니다. 각 조각이 특정 각도로 회전하도록 제어하면 두께 방향 오류가 제거되고 동시에 자기
이 기술은 매우 정밀한 스택 두께 제어(시트당 두께 공차 ±0.002mm)가 필요하며 스탬핑 과정에서 라미네이션 수를 자동으로 감지하고 미리 정해진 시트 수에 도달한 후 코어를 자동으로 방출합니다.
3.3 리드 프레임의 에칭 + 스탬핑 혼합 프로세스
고밀도 리드 프레임(핀 간격 0.3mm 미만)은 전통적으로 화학적으로 에칭되지만 생산 주기가 길고 환경 보호에 도움이 되지 않습니다. 정밀 스탬핑+부분 에칭의 하이브리드 프로세스가 적용되고 있습니다. 먼저 핀의 모양과 거친 윤곽선에 프로그레시브 다이를 스탬핑한 다음 핀 사이의 미세한 간격을 레이저 또는 화학 에칭으로 정제하여 핀 가장자리가 매끄럽고 탄이 없도록 합니다.
IV. 고속 스탬핑의 일반적인 결함 및 진단
결점 유형 일반적인 원인 진단 방법
Burr 이상은 펀치 마모를 증가시키고 갭을 증가시키며 금형 내부의 비동기 스트로보스코프 관찰, burr의 현미경 측정
작은 구멍 막힘, 폐기물 부동, 다이 마모, 오일 비스코스 압력 센서 모니터링, 폐기물 바람 압력 검사
철심 적층 높이 변동 실리콘 강판 두께 오류 축적, 불안정한 리벳 힘 온라인 레이저 두께 측정, 센서 모니터링 리벳 포인트 깊이
몰드 내 탭핑 및 썩은 탭, 동기식 타이밍 오프셋, 높은 재료 경도의 진동 모니터링, 탭 어닐링 또는 교체
온라인 모니터링 및 적응 제어
고속 스탬핑은 다운타임 없이 품질 모니터링을 수행해야 합니다. 주류 솔루션으로는 톤수 모니터링 시스템(각 스테이션의 스탬핑 압력 파형을 표준 파형과 비교하고 편차가 임계값 경보를 초과함), 다이 블랭킹의 광전 감지(작은 부품이 떨어질 때 막힌 빛의 빔의 카운트), 스트로보스코프 조명 + 고해상도 카메라(탄이나 누락된 물질을 감지하기 위해 고속으로 정지 영상을 촬영
최첨단 스탬핑 작업장은 완전한 폐쇄 루프 제어를 달성했습니다. 시스템은 버 높이 추세에 따라 스탬핑 속도 또는 윤활량을 자동으로 조정하거나 펀치를 연마하라는 메시지를 표시합니다.
미래 트렌드: 마이크로 스탬핑 및 적층 제조 금형
웨어러블 기기와 미니어처 의료기기에 대한 수요가 증가함에 따라 두께가 0.05mm 미만인 금속 호일 스탬프가 개척지가 되었습니다. 이를 위해서는 마이크로 EDM 또는 UV-LIGA 공정으로 제조된 마이크로 스탬프 다이(펀치 직경 최대 0.1mm)가 필요합니다. 동시에 적층 제조(3D 프린팅)를 사용하여 적절한 냉각 채널이 있는 카바이드 금형 인서트를 만들어 마이크로 금형의 열 소산 문제를 효과적으로 해결합니다
결론
고속 정밀 스탬핑은 하드웨어 스탬핑 분야의 기술 피라미드 팁으로 기계적 역학, 재료 트리볼로지, 정밀 측정 및 제어와 같은 다분야 지식을 통합합니다. 신에너지차와 3C 전자제품의 이중 수요에 힘입어 분당 수천 번의 스트로크를 달성하고 마이크론 수준의 정확도를 유지할 수 있는 기업은 글로벌 산업 체인에서 고부가가치 핵심 위치를 차지할 것이 확실합니다.
