서보 스탬핑 기술의 혁신 및 적용: 모션 곡선에서 프로세스 자유로의 전환

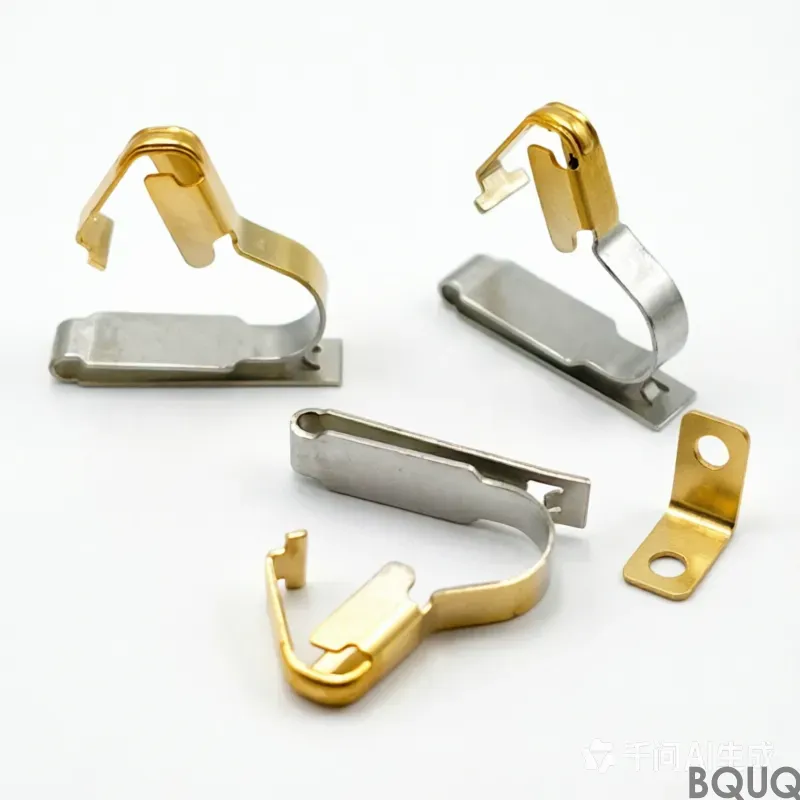

100년 이상 금속 스탬핑의 역사에서 서보 프레스처럼 성형 공정의 설계 철학을 근본적으로 바꾼 장비 기술 혁신은 없을 수 있습니다. 기존의 기계식 프레스는 플라이휠과 크랭크 연결 메커니즘을 중심으로 결정됩니다. 슬라이더의 이동 시간 곡선은 공장에서 나갈 때 결정됩니다. 프로세스 엔지니어는 "사슬에서 춤추는 것"과 같이 이 고정 곡선 주위의 금형, 재료 및 윤활만 조정할 수 있습니다. 서보 프레스의 탄생으로 이 족쇄가 깨졌습니다. 서보 모터로 슬라이더를 직접 구동하여 스탬핑 프로세스에 전례 없는 자유를 부여합니다. 이 기사는 서보 스탬핑 기술이
기술 원리: 고정 동작에서 프로그래밍된 제어로
전통적인 기계식 프레스의 에너지원은 일정한 속도로 회전하는 대형 플라이휠입니다. 플라이휠의 운동 에너지는 스탬핑 순간 클러치에 의해 방출되며 크랭크 연결 메커니즘에 의해 슬라이더의 왕복 운동으로 변환됩니다. 기본적으로 플라이휠의 속도가 일정하기 때문에 슬라이더의 속도 곡선은 거의 사인파 모양을 나타내며 최대 속도는 스트로크의 중간 지점 근처에 나타나 재료의 변형 저항 분포와 거의 관련이 없습니다. 이러한 운동학적 강성은 많은 문제로 이어집니다. 너무 빠른 충격 속도는 금형의 과부하, 불안정한 재료 주름을 유발합니다. 형성 속도가 부족하면 딥 드로잉
서보 펀치 기계는 기존의 3상 비동기 모터 및 플라이휠 시스템을 AC 서보 모터로 대체하고 직접 구동 또는 감속 메커니즘을 통해 슬라이더를 구동합니다. 모터 제어 시스템은 속도와 토크를 밀리초 단위로 정밀하게 조정하여 슬라이더가 어떤 위치와 속도로든 작동할 수 있으며 중간에 일시 중지, 반전 모션 및 여러 번의 반복 펀치를 실현할 수 있습니다. 인코더에 기반한 완전 폐쇄 루프 위치 제어의 정확도는 일반적으로 ±0.01mm 이내에 도달하며, 하단 데드 포인트 반복 정확도는 기계식 프레스보다 더 좋을 수 있습니다. 서보 모터의 또 다른 주요 특징은
핵심 프로세스 이점: 4차원 질적 변화
서보 스탬핑 기술의 가치는 단순히 플라이휠과 클러치를 교체하는 것이 아니라 성형 공정의 설계 공간을 근본적으로 바꾸는 것입니다.
첫째, 모션 곡선을 프로그래밍할 수 있습니다. 엔지니어는 재료 특성, 기하학적 복잡성 및 다이 라이프 요구 사항에 따라 접촉, 형성, 유지 압력 및 리턴의 4단계에서 슬라이더의 속도 분포를 독립적으로 설계할 수 있습니다. 예를 들어, 충격 주름을 피하기 위해 딥 드로잉의 초기 접촉 단계에서 저속을 사용하고, 균일한 딥 드로잉 단계에 진입한 후 속도를 높여 효율성을 높이고, 감속 및 고정 압력을 하단 데드 포인트 근처에 가하여 스프링백을 줄입니다. 이 분할 속도 제어는 딥 드로잉의 한계 드로잉 비율
둘째, 유지 시간은 유연하고 제어 가능합니다. 기존의 기계식 프레스는 하단 데드 포인트에서 유지 시간이 거의 없는 반면 서보 펀치는 하단 데드 포인트에서 0.1초에서 몇 초 사이의 유지 시간을 설정할 수 있습니다. 알루미늄 시트의 반동이 강판보다 훨씬 크기 때문에 이 기능은 알루미늄 합금 시트 형성에 매우 중요합니다. 유지 시간을 연장함으로써 재료 응력을 완전히 완화할 수 있으며 리바운드 양을 40%-60% 줄일 수 있습니다. 정밀 커넥터의 스탬핑에서 짧은 유지 시간은 스탬핑 표면의 탄성 회수를 제거하여 단자 크기
셋째, 다중 동작 조정 및 통합입니다. 서보 펀치는 서로 다른 스트로크 길이의 연속 사이클을 달성하도록 프로그래밍할 수 있으므로 장비 교체 또는 대규모 조정 없이도 한 장비가 딥 드로잉과 정밀 펀칭의 두 가지 다른 작업을 동시에 수행할 수 있습니다. 이와 함께 서보 펀치는 서보 구동 에어쿠션 또는 금형의 유압 드로잉 패드와 정밀하게 동기화하여 구역 설정, 시간 공유 및 가변 압력 제어를 달성할 수 있습니다. 이 "하나의 기계 다기능" 유연한 기능을 통해 스탬핑 공장은 원래 세
넷째, 다이 수명이 크게 연장됩니다. 필요에 따라 슬라이더와 소재의 접촉 속도를 줄일 수 있기 때문에 다이 에지 및 형성 표면에 대한 충격 부하가 크게 감소합니다. 일본 연구기관의 비교 테스트 결과 동일한 소재 및 스트로크 조건에서 서보 펀치는 정밀 프로그레시브 다이의 연삭 수명을 2.3~3배 연장해 연간 수십만 위안의 유지 보수 비용으로 고급 금형에 상당한 경제적 이점을 제공하는 것으로
적용 시나리오: 실험실에서 주 생산 라인까지
서보 스탬핑 기술은 처음에는 고부가가치, 고정밀 전자 및 자동차 부품에 중점을 두었지만 국내 서보 시스템 비용이 감소함에 따라 적용 범위가 급속히 확대되고 있습니다.
자동차 부품 분야에서 시트 가이드의 가변 피치 스탬핑은 서보 펀치의 획기적인 응용입니다. 기존 스탬핑은 동일한 피치 공급을 사용하며 재료 사용률은 65% 미만입니다. 서보 펀치는 공급 피치와 스탬핑 시퀀스를 조정하도록 프로그래밍할 수 있으며 길이가 다른 부품을 동일한 벨트에 혼합하여 재료 사용률을 82% 이상으로 높일 수 있습니다. B-필러 고온 성형 부품은 서보 펀치의 압력 유지 기능을 사용하여 금형에서 완전한 퀼팅 사이클을 완료하고 부품의 인장 강도는 후속 열
전자업계에서는 5G 기지국 필터, 고속 백플레인 커넥터, 마이크로 릴레이의 스탬핑이 정확성과 일관성에 대한 요구 사항이 극단적입니다. 서보 펀치의 진동 수준은 기존 펀치의 40%-60%에 불과하며, 이는 고주파 마이크로 펀칭에서 특히 중요합니다. 과도한 진동은 금형 간격의 변화를 가속화하여 과도한 버르를 발생시킵니다. 국산 커넥터 수도꼭지가 서보 펀치를 완전히 전환한 후 제품 CPK 값이 1.0에서 1.67 이상으로 상승했고, 고급 고객의 불만율은 72%
의료 및 항공 우주 산업에서 서보 펀치의 저속 및 고속 토크 특성은 티타늄 합금, 메모리 합금 및 백금-이리듐 합금과 같은 difficult-to-machine 재료를 처리할 수 있도록 합니다. 이 재료는 실온에서 매우 좁은 플라스틱 창을 가지고 있으며 정상적인 스탬핑 속도에서 균열이 발생하기 쉽습니다. 서보 펀치는 성형 단계에서 0.1mm/s의 마이크로 속도로 전진할 수 있으며, 가열된 다이로 최적의 온도 속도 창 내에서 재료를 형성할 수 있습니다.
시장 침투 및 미래 동향
2024년 전 세계 서보 프레스 시장 규모는 약 52억 달러(약 5조 원)로 2030년에는 연평균 8% 이상의 복합 성장률로 확대될 전망이다. 일본 기업(코마츠, 후이다 등)과 독일 기업(슐러 등)이 여전히 고급 부문을 장악하고 있지만, 특히 중형 프레스 부문 160~400t을 중심으로 중국 브랜드(워드, 양리 등)의 점유율이 빠르게 상승하고 있다. 국산 서보 프레스 가격이 수입 제품의 55%~65%로 떨어졌다.
향후 추세는 다음과 같은 방향을 가리킵니다. 첫째, 서보 펀칭과 AI 프로세스 최적화의 심층 통합, 장비는 온라인 감지 데이터에 따라 모션 곡선을 자동으로 조정하여 진정한 "폐쇄 루프 프로세스"를 달성합니다. 둘째, 멀티 서보 조정이 가능한 대규모 멀티 스테이션 프레스 시스템, 각 스테이션을 독립적으로 프로그래밍할 수 있으며 전체 라인의 유연성은 전례 없는 수준에 도달했습니다. 셋째, 서보 기술과 유압 기술의 하이브리드 아키텍처, 즉 서보의 정밀 제어와 유압의 큰 톤수 이점을 고려한 서보 펌프 제어 유압 프레스입니다. 서보 스탬핑은 일시적인 기술 트렌드가 아니라 향후 10년 내 스탬핑 제조 패러다임
서보 프레스, 플렉시블 프레스, 에너지 절약 프레스, 모션 커브 최적화, 다이 라이프, 슬라이더 프로그래밍, 프로세스 적응.
