전자 및 전기 기기 세계에서 안정적인 전력 전송은 매우 중요합니다. 자주 간과되지만 필수적인 부품 중 하나는 스탬핑 금속 전원 접점 스프링 배터리 클립입니다. 이 작지만 강력한 부품은 안전한 배터리 연결, 일관된 전력 흐름 및 기기 수명을 보장합니다. 이 종합 가이드는 맞춤형 스탬핑 금속 전원 접점 스프링 배터리 클립의 설계부터 제조까지의 복잡성과 전문 공장이 애플리케이션에 맞는 고품질 솔루션을 제공하는 방법을 자세히 설명합니다.

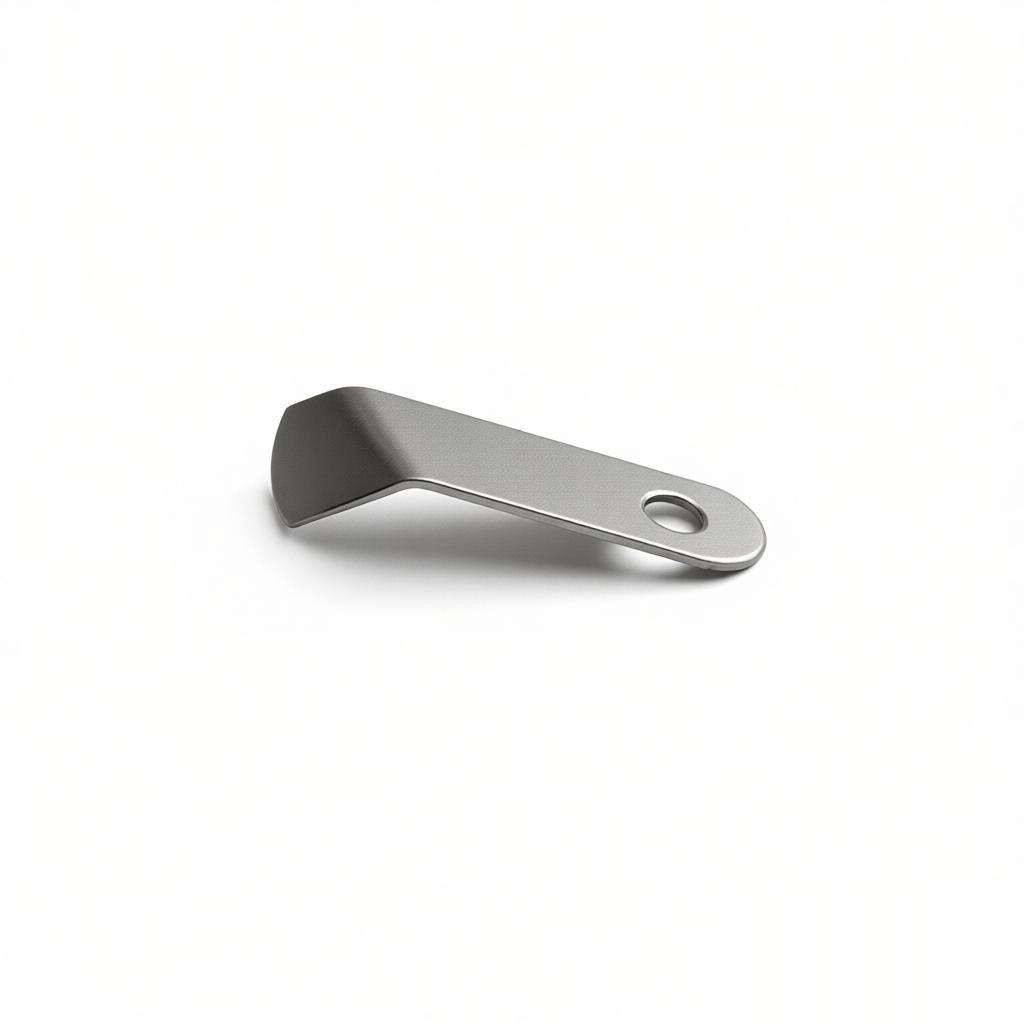

스탬핑 금속 전원 접점 스프링 배터리 클립이란?
스탬핑 금속 전원 접점 스프링 배터리 클립은 배터리를 고정하고 전기적 접점을 형성하는 정밀 가공 부품입니다. 일반적으로 얇은 금속 스트립을 스탬핑, 성형 및 도금하여 특정 기계적 및 전기적 특성을 구현합니다. 이 클립은 스프링과 같은 특성을 가지며 배터리 단자에 일정한 압력을 가하여 진동이나 온도 변화에도 낮은 저항 접점을 보장합니다.
일반적인 재료로는 인청동, 베릴륨 구리, 스테인리스 스틸 및 니켈 도금 강철이 있습니다. 선택은 전도성 요구 사항, 내식성 및 비용 제약에 따라 달라집니다. 맞춤형 공장은 고유한 기기 사양에 맞게 클립의 형상, 두께, 도금 및 스프링력을 조정할 수 있습니다.
제조 공정
1. 설계 및 엔지니어링
프로세스는 배터리 유형(AA, AAA, 코인 셀, 리튬)과 기기의 기계적 및 전기적 요구 사항을 이해하는 것에서 시작됩니다. 엔지니어는 CAD를 사용하여 클립의 형상, 스프링 변형 및 접점을 설계합니다. 유한 요소 해석(FEA)을 사용하여 응력 분포를 최적화하고 장기적인 신뢰성을 보장할 수 있습니다.
2. 재료 선택
적절한 재료 선택이 중요합니다. 고전류 애플리케이션의 경우 우수한 전도성을 가진 구리 합금이 선호됩니다. 가혹한 환경에서는 스테인리스 스틸 또는 도금 재료가 내식성을 제공합니다. 공장은 주석, 금 또는 은 도금과 같은 다양한 재료와 표면 마감을 제공해야 합니다.
3. 스탬핑 및 성형
프로그레시브 다이 스탬핑은 대량 생산에 일반적입니다. 금속 스트립이 절단, 굽힘 및 클립 성형을 수행하는 일련의 스테이션을 통과합니다. 다이 설계는 일관된 치수와 스프링 특성을 보장합니다. 정밀도가 가장 중요하며, 공차는 종종 ±0.05mm에서 ±0.1mm 범위입니다.
4. 열처리 (선택 사항)
베릴륨 구리와 같은 일부 재료는 원하는 스프링 특성을 얻기 위해 열처리가 필요합니다. 이 공정은 내부 응력을 완화하고 재료의 탄성을 설정합니다.
5. 표면 마감
도금은 전도성을 향상시키고 산화를 방지합니다. 일반적인 마감재로는 니켈, 주석 및 금이 있습니다. 공장은 접촉 압력에 영향을 줄 수 있는 치수 변화를 피하기 위해 도금 두께를 제어해야 합니다.
6. 품질 검사
모든 배치는 치수 검사, 스프링 힘 측정, 접촉 저항 테스트 및 육안 결함 검사를 포함한 엄격한 검사를 거칩니다. 첨단 공장은 자동 광학 검사(AOI) 및 좌표 측정기(CMM)를 사용합니다.
맞춤형 스탬프 클립의 장점
완벽한 핏:
맞춤형 클립은 배터리 수납공간에 정확히 맞게 설계되어 안전한 고정과 최적의 접촉을 보장합니다.최적화된 성능:
스프링 힘, 접촉 저항 및 전류 용량을 기기의 전원 요구 사항에 맞게 조정할 수 있습니다.비용 효율성:
대량 스탬핑은 단위당 비용을 절감하며, 맞춤형 설계는 추가 브래킷이나 하드웨어가 필요하지 않습니다.신뢰성:
정밀 제조는 배치마다 일관된 품질을 보장하여 현장 고장을 줄입니다.혁신:
맞춤 설계는 극성 표시기, 키잉 또는 이중 접점과 같은 기능을 통합하여 중복 연결을 제공할 수 있습니다.
주요 설계 고려 사항
| 매개변수 | 중요성 | 팁 |
|---|---|---|
| 스프링 힘 | 배터리 단자를 손상시키지 않으면서 접촉을 유지할 수 있을 만큼 충분한 압력을 가해야 합니다. | FEA를 사용하여 클립의 수명 주기 동안 힘을 시뮬레이션합니다. |
| 접촉 저항 | 낮은 저항은 열 발생과 전력 손실을 줄입니다. | 도금 재료 지정 (예: 중요 애플리케이션의 경우 금) |
| 삽입/추출 힘 | 사용자 친화적이면서도 안전해야 합니다. | 스프링 상수와 배터리 고정 간의 균형을 맞춥니다. |
| 내구성 | 반복적인 배터리 교체와 환경 요인을 견뎌야 합니다. | 내식성 소재를 선택하고 사이클 수명을 테스트하세요. |
| 공간 제약 | 컴팩트한 디자인이 자주 요구됩니다. | 수직 또는 측면 장착 구성을 고려하세요. |
실용적인 팁:
조기에 공장과 협력하여 제조 가능성 설계(DFM)를 검토하세요. 이는 추후 비용이 많이 드는 금형 변경을 방지합니다.
생산 품질 관리
신뢰할 수 있는 맞춤형 스탬핑 금속 파워 접점 스프링 배터리 클립 공장은 엄격한 QC 조치를 시행합니다:
입고 자재 검사:
자재 구성, 두께 및 기계적 특성을 확인합니다.공정 중 모니터링:
스탬핑 파라미터(톤수, 속도)의 실시간 점검 및 주기적 샘플링.최종 검사:
100% 육안 검사 및 치수와 스프링 힘에 대한 통계적 샘플링.테스트:
접촉 저항 측정(밀리옴 미터), 삽입/인발력 테스트, 환경 스트레스 테스트(온도, 습도).
ISO 9001 인증 및 자동차 애플리케이션용 IATF 16949 인증을 보유한 공장을 찾으세요.
응용 분야
맞춤형 스탬프 배터리 클립은 수많은 기기에서 사용됩니다:
소비자 가전:
리모컨, 장난감, 손전등, 무선 키보드.의료 기기:
혈당 측정기, 보청기, 휴대용 모니터(높은 신뢰성 필요).산업용 도구:
무선 전동 공구, 측정 기기.자동차:
키 포브, TPMS 센서, 비상등.IoT 기기:
스마트 센서, 웨어러블, 비콘(소형화 요구).
맞춤형 공장 선택하기
맞춤형 스탬프 금속 전원 접점 스프링 배터리 클립을 위한 공장을 선택할 때 다음 요소를 고려하세요:
경험:
유사 부품 생산 이력을 확인하세요. 사례 연구나 샘플을 요청하세요.역량:
자체 금형, 스탬핑, 도금, 테스트 센터를 통해 생산을 간소화하고 리드 타임을 단축합니다.품질 인증:
ISO 9001은 기본이며, IATF 16949 또는 ISO 13485는 규제 산업에서 플러스 요인입니다.커뮤니케이션:
맞춤형 프로젝트의 성공을 위해 명확한 커뮤니케이션이 필수적입니다. 전담 엔지니어를 배정하는지 확인하세요.리드 타임 및 최소 주문 수량:
특히 프로토타입의 경우 최소 주문 수량과 일반적인 처리 시간을 확인하세요.비용 투명성:
금형 비용, 부품당 비용 및 설정 비용을 세분화한 상세 견적을 요청하세요.
실용적인 팁:
본 생산 전에 프로토타입을 주문하세요. 장치에서 테스트하여 맞춤, 힘 및 전기적 성능을 확인하세요.
결론
맞춤형 스탬핑 금속 전원 접점 스프링 배터리 클립은 현대 전자제품에 필수적입니다. 경험 많은 공장과 협력하여 성능, 신뢰성 및 비용 효율성을 극대화하는 설계를 달성할 수 있습니다. 새로운 의료 기기나 소비자 가전을 개발 중이든, 사양에 맞춘 맞춤형 클립에 투자하면 제품 품질과 고객 만족도에서 큰 성과를 거둘 수 있습니다. 신뢰할 수 있는 맞춤형 스탬핑 제조업체와 함께 오늘 프로젝트를 시작하세요.
