프로그레시브 다이 vs 트랜스퍼 다이: 귀하에게 적합한 스탬핑 공정은?

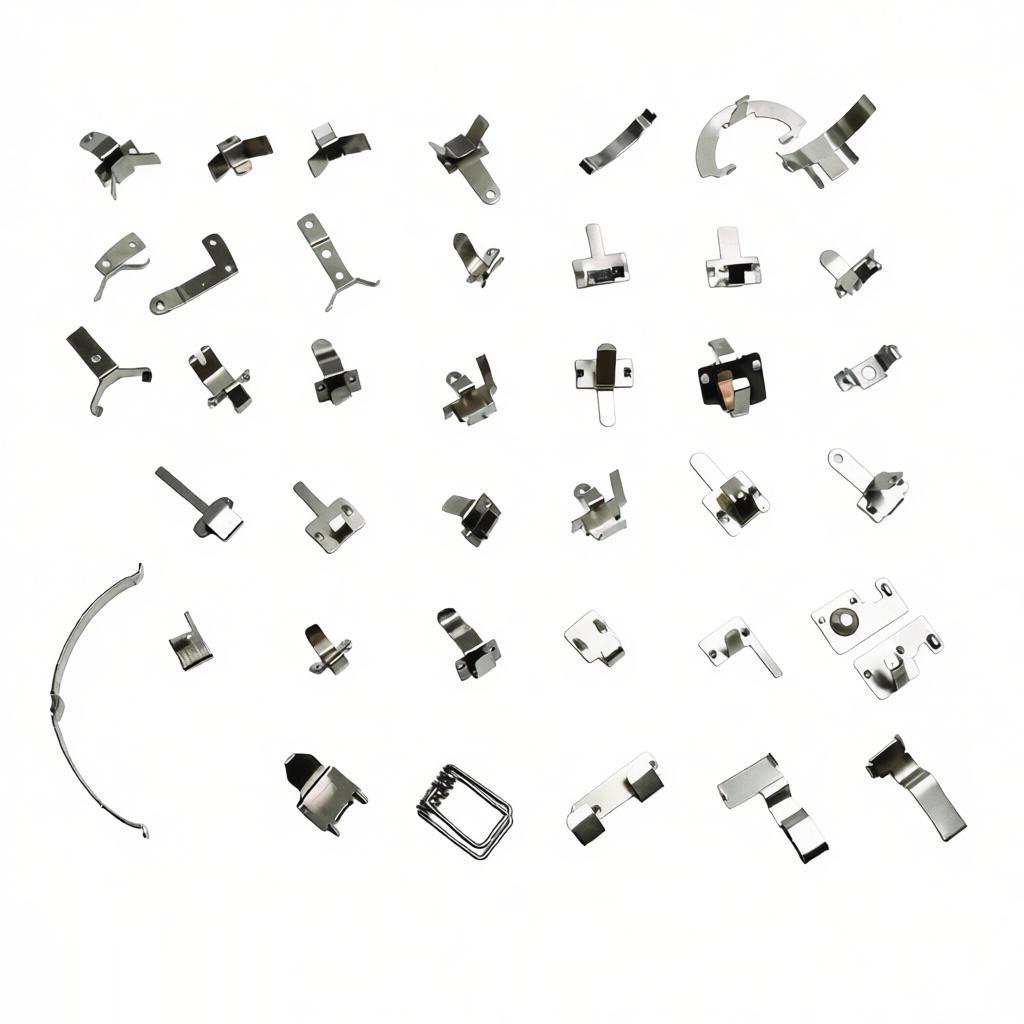

소개
금속 스탬핑 분야에서 올바른 제조 공정을 선택하는 것은 비용, 속도, 품질 및 부품 복잡성의 균형을 맞추는 데 중요합니다. 널리 사용되는 두 가지 방법인 프로그레시브 다이 스탬핑과 트랜스퍼 다이 스탬핑은 프로젝트 요구 사항에 따라 뚜렷한 장점을 제공합니다. 이 글에서는 생산 요구에 가장 적합한 스탬핑 공정을 결정하는 데 도움이 되는 심층 비교를 제공합니다.
프로그레시브 다이 스탬핑이란?
프로그레시브 다이 스탬핑은 단일 다이 세트 내에서 일련의 스테이션을 포함합니다. 금속 스트립이 다이를 통해 공급되며, 각 스테이션에서 절단, 굽힘, 코이닝 또는 드로잉과 같은 다른 작업이 수행됩니다. 스트립은 점진적으로 전진하고 최종 스테이션에서 완성된 부품을 배출합니다. 이 공정은 고도로 자동화되어 복잡한 형상의 소형 및 중형 부품을 대량 생산하는 데 이상적입니다.
프로그레시브 다이 스탬핑의 장점
고속 및 효율성: 한 번의 프레스 스트로크에서 여러 작업을 수행하여 부품을 빠르게 생산합니다.
일관된 품질: 각 부품이 동일한 순서를 거쳐 변동성을 최소화합니다.
인력 절감: 자동화로 작업 간 수동 처리가 필요 없습니다.
스크랩 최소화: 연속 스트립으로 정밀한 재료 활용이 가능합니다.
프로그레시브 다이 스탬핑의 단점
초기 금형 비용이 높음: 복잡한 금형은 상당한 투자가 필요합니다.
소형 부품에 한정됨: 금형 크기가 가공물의 치수를 제한합니다.
유연성 부족: 설계 변경 시 고가의 금형 수정이 필요합니다.
트랜스퍼 다이 스탬핑이란?
트랜스퍼 다이 스탬핑은 각각 특정 작업을 수행하는 여러 개의 독립적인 금형을 사용합니다. 기계식 이송 시스템이 개별 블랭크 또는 부분 성형된 부품을 한 금형에서 다음 금형으로 이동시킵니다. 이 방법은 프로그레시브 다이로 쉽게 생산할 수 없는 더 크거나 복잡한 부품에 자주 사용됩니다.
트랜스퍼 다이 스탬핑의 장점
더 큰 부품 처리 능력: 더 크고 무거운 부품을 처리할 수 있습니다.
유연성: 개별 다이를 더 쉽게 교체하거나 수정할 수 있습니다.
복잡한 형상: 여러 번의 딥 드로우나 복잡한 형태 구현이 가능합니다.
프로그레시브 다이 대비 스테이션당 낮은 다이 비용.
트랜스퍼 다이 스탬핑의 단점
느린 사이클 타임: 트랜스퍼 메커니즘이 작업 간 시간을 추가합니다.
높은 스크랩률: 각 블랭크가 분리되어 있어 재료 낭비가 더 많습니다.
더 많은 유지보수: 트랜스퍼 시스템은 유지보수가 필요한 더 많은 움직이는 부품을 가지고 있습니다.
프로그레시브 다이 vs 트랜스퍼 다이: 주요 차이점
| 특징 | 프로그레시브 다이 스탬핑 | 트랜스퍼 다이 스탬핑 |
|---|---|---|
| 금형 복잡성 | 다중 스테이션을 가진 단일 통합 금형 | 다수의 개별 금형 |
| 생산 속도 | 매우 높음 (최대 1500타/분) | 보통 (최대 200타/분) |
| 부품 크기 범위 | 소형~중형 (일반적으로 12인치 미만) | 소형~대형 (60인치 미만 또는 그 이상) |
| 재료 활용도 | 우수 – 연속 스트립, 최소 스크랩 | 낮음 – 개별 블랭크, 더 많은 스켈레톤 폐기물 |
| 초기 금형 비용 | 복잡한 다이 구조로 인해 높음 | 중간~높음, 스테이션당 낮음 |
| 부품 복잡도 | 중간 복잡도, 순차적 다중 작업 | 높은 복잡도, 특히 딥 드로우 및 복잡한 형상 |
| 설치 및 교체 | 더 김 – 전체 금형 교체 또는 조정 필요 | 더 빠름 – 개별 다이 교체 가능 |
| 부피 적합성 | 대량 생산 (10만 개 이상) | 중대량 생산 (1만~50만 개) |
프로그레시브 다이 스탬핑을 선택해야 하는 경우
프로그레시브 다이 스탬핑은 부품이 비교적 작고 여러 공정이 필요한 대량 생산에 탁월합니다. 일반적인 용도로는 전기 커넥터, 자동차 부품, 클립, 스프링 등이 있습니다. 다음과 같은 경우 프로그레시브 다이를 선택하세요:
높은 생산 속도
일관되고 반복 가능한 공차
최소한의 수작업
스트립에 운반 가능한 부품
트랜스퍼 다이 스탬핑을 선택해야 하는 경우
트랜스퍼 다이 스탬핑은 스트립으로 운반할 수 없거나 딥 드로잉이 필요한 더 크고 복잡한 부품에 선호됩니다. 자동차 차체 패널, 가전제품 도어, 항공우주 구조 부품과 같은 산업에서 자주 트랜스퍼 다이를 사용합니다. 다음과 같은 경우 트랜스퍼 다이를 선택하세요:
대형 부품 크기 (예: 6인치 이상)
복잡한 기하학적 특징, 특히 딥 드로잉
개별 작업 변경의 유연성
중간 생산량
상세 비교표
프로그레시브 다이와 트랜스퍼 다이 스탬핑 선택 시 고려해야 할 주요 요소를 나란히 비교한 표입니다.
| 요소 | 프로그레시브 다이 | 트랜스퍼 다이 |
|---|---|---|
| 사이클 타임(분당 부품 수) | 100–300+ | 10–60 |
| 다이 수명(스트로크) | 1,000,000+ (적절한 유지보수 시) | 500,000–1,000,000 |
| 스크랩 비율 | 5–15% | 10–30% |
| 설정 시간 | 시간~일 | 시간(스테이션당) |
| 최소 실용 수량 | 50,000+ | 5,000–10,000 |
| 운전자 기술 요구 사항 | 낮음 (자동화) | 중간~높음 |
| 이상적인 부품 예시 | 소형 전자 단자 | 자동차 도어 패널 |
전문가 추천
(주)
귀사명
, 당사는 금속 스탬핑 부품, CNC 정밀 선반 부품, 방열판, 스프링 등을 제조합니다. 수십 년간의 경험을 바탕으로 다음 가이드라인을 권장합니다:
프로그레시브 다이 스탬핑 선택
연간 생산량이 100,000개를 초과하고, 부품이 12인치 스트립 내에 들어가며, 고속에서 일관된 품질이 필요한 경우에 적합합니다. 이는 일반적인 히트 싱크 및 스프링 생산에 이상적입니다.트랜스퍼 다이 스탬핑 선택
부품이 더 크거나, 딥 드로우가 필요하거나, 단일 스트립으로 구현할 수 없는 복잡한 형상을 가진 경우에 적합합니다. 또한 툴링 비용을 관리해야 하는 소량 생산에도 더 좋습니다.
확실하지 않은 경우, 당사 엔지니어링 팀에 문의하십시오. 부품 설계, 재료 및 생산량을 분석하여 가장 비용 효율적인 스탬핑 공정을 추천해 드립니다. 당사 시설은 프로그레시브 다이와 트랜스퍼 다이 프레스를 모두 갖추고 있어 다양한 프로젝트를 지원할 수 있습니다.
결론
프로그레시브 다이와 트랜스퍼 다이 스탬핑은 모두 금속 스탬핑 산업에서 중요한 기술입니다. 결정은 궁극적으로 부품 크기, 복잡성, 생산량 및 예산에 따라 달라집니다. 프로그레시브 다이는 소량의 고속 소형 부품에 비할 데 없는 속도와 효율성을 제공하는 반면, 트랜스퍼 다이는 더 크고 복잡한 구성 요소에 유연성과 크기 용량을 제공합니다. 각각의 장점을 이해함으로써 당사와 같은 제조업체와 협력하여 고품질 금속 부품을 효율적으로 생산할 수 있습니다.
지금 바로 문의하셔서 스탬핑 프로젝트에 대해 상담하고 무료 컨설팅을 받아보세요.
