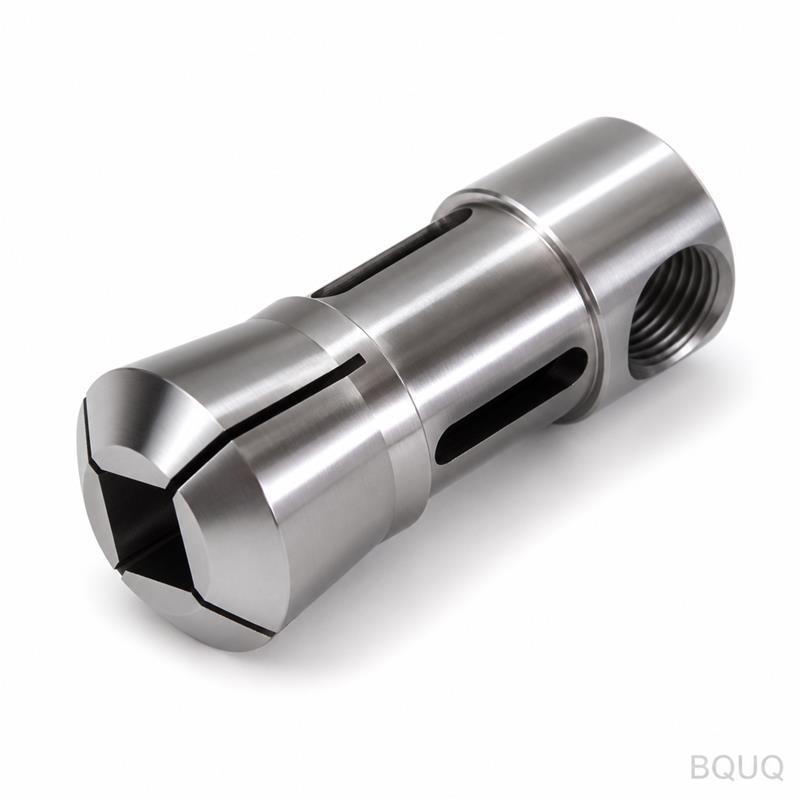

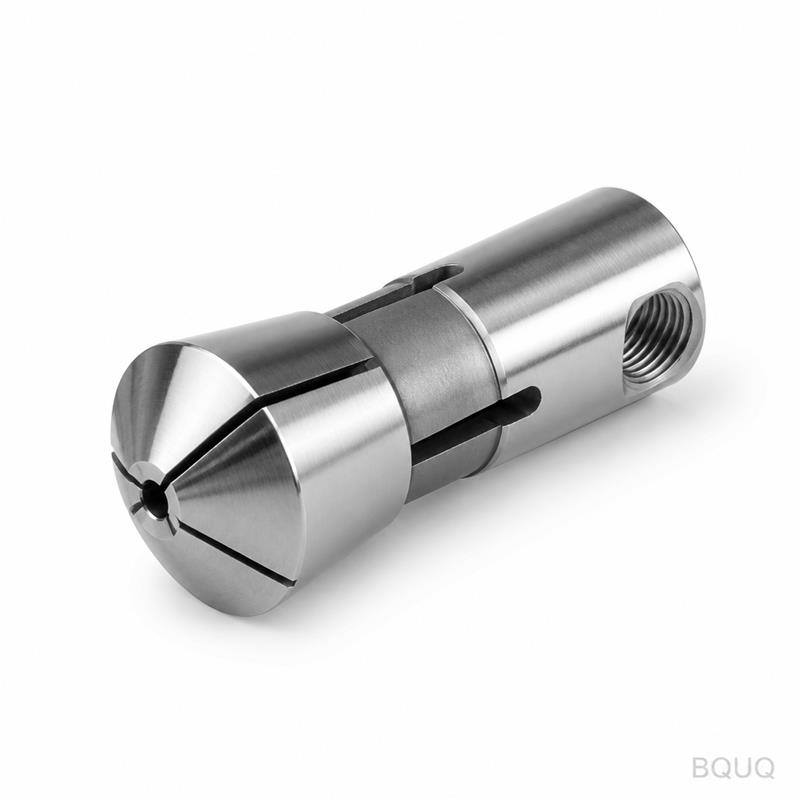

ER, TG 및 SK 콜릿 척의 주요 차이점은 무엇인가?
2024년 정밀 가공 작업에서 직접적인 답변은 ER 콜릿 척이 비용과 다용성의 균형으로 인해 범용 툴홀딩의 업계 표준으로 남아 있으며, TG(타이트-그립) 콜릿은 정삭 가공에서 우수한 런아웃 정밀도를 제공하고, SK(독일 표준) 콜릿은 중절삭 가공에서 최고의 강성과 토크를 제공한다는 것입니다. 이 세 시스템 중 선택은 절대적인 의미에서 어느 것이 "최고"인지에 관한 것이 아니라, 특정 스핀들 테이퍼, 절삭력 및 공차 요구 사항에 가장 잘 맞는 형상이 무엇인지에 관한 것입니다. 둥관에서 20년간 CNC 가공 경험을 가진 제조업체로서, 한 시스템에 표준화하는 업체는 종종 효율성을 잃는 것을 관찰했습니다. 최적의 전략은 콜릿 유형을 작업의 중요도에 맞추는 것입니다.

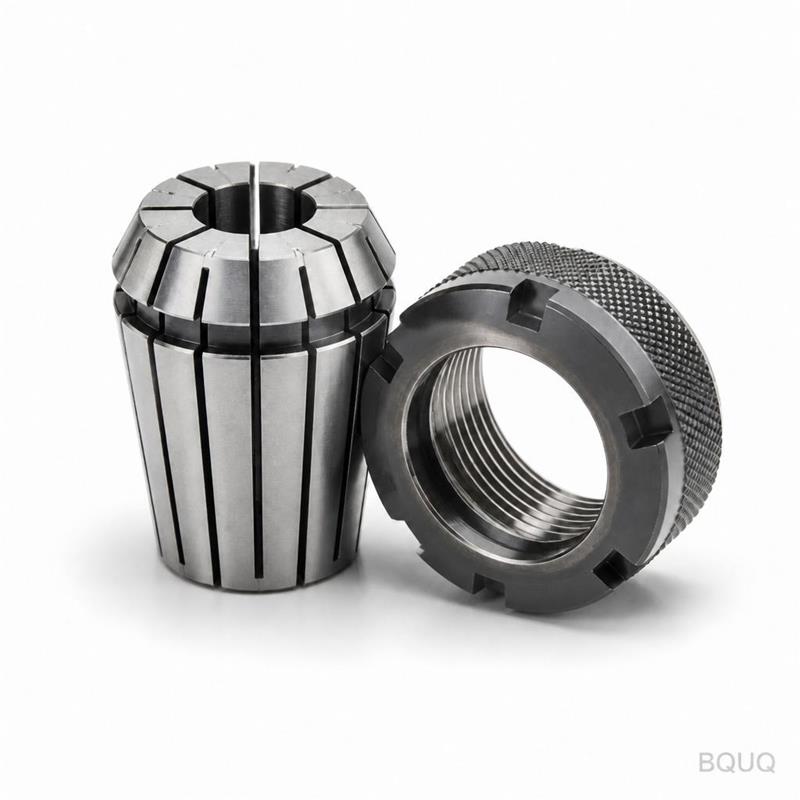

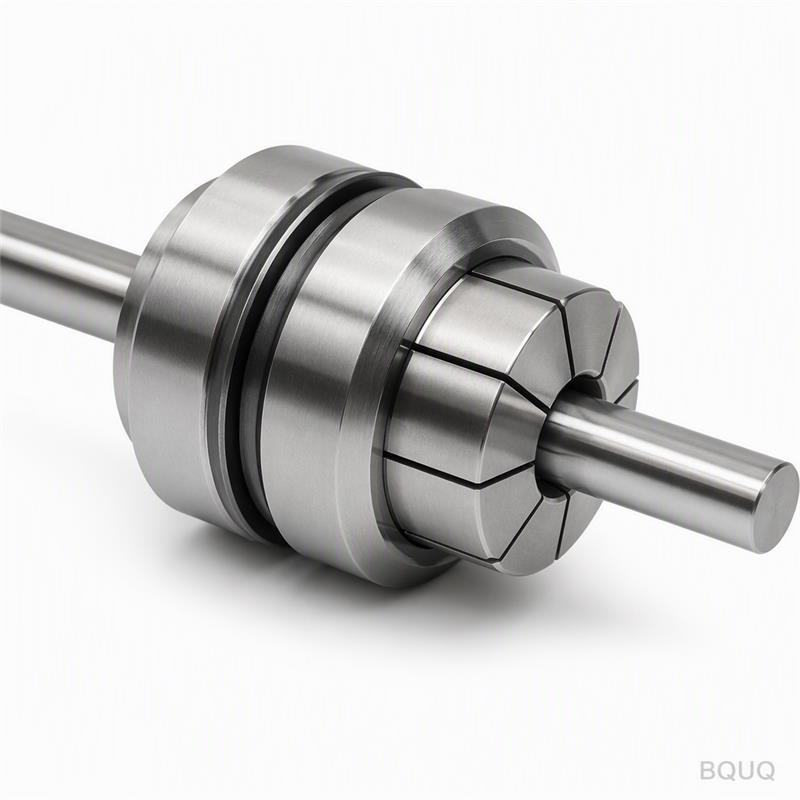

ER 콜릿 척의 정밀도와 비용 측면 성능은 어떠한가?
DIN 6499 표준에 따른 ER 콜릿 시스템은 8도의 슬롯형 테이퍼 각도로 정의됩니다. 이 설계는 소형 크기(ER11, ER16)의 경우 약 1mm, 대형 크기(ER32, ER40)의 경우 최대 1.5mm의 압축 범위를 허용합니다. 품질 좋은 ER 콜릿 척의 표준 런아웃 정밀도는 콜릿 노즈에서 0.01mm ~ 0.015mm이며, 노즈로부터 4xD 지점에서 측정됩니다. 그러나 정밀 연삭된 "ER UP"(초정밀) 콜릿을 사용하면 0.005mm까지 개선할 수 있습니다. 비용 측면에서, 평판이 좋은 대만 또는 중국 제조업체의 표준 ER32 콜릿 척 본체는 USD 25 ~ USD 60 사이이며, 개별 ER32 콜릿은 각각 USD 3 ~ USD 12입니다. 주요 제한 사항은 정밀도가 아니라 파지 토크입니다. 8도 각도는 높은 반경 방향 힘을 생성하지만 더 가파른 테이퍼에 비해 축 방향 클램핑 힘은 낮습니다.
TG 콜릿 척이 정삭 가공에 우수한 이유는 무엇인가?
TG 콜릿은 "타이트-그립" 또는 "하이-그립" 콜릿으로도 알려져 있으며, 12도 테이퍼 각도를 사용하고 훨씬 긴 파지 길이가 특징입니다. 이 확장된 길이는 공구 생크와의 더 넓은 접촉 표면적을 제공하여, 언더사이즈 생크를 파지할 때 ER 콜릿에서 볼 수 있는 "벨-마우싱" 효과를 크게 줄입니다. TG 콜릿의 런아웃 정밀도는 일반적으로 0.005mm ~ 0.008mm로, 표준 ER 콜릿보다 일관되게 우수합니다. 주요 기술적 장점은 콜릿의 전체 파지 범위에 걸쳐 런아웃 변동이 감소한다는 것입니다. TG 콜릿은 공칭보다 0.1mm 작은 생크를 파지할 때도 정밀도를 유지하는 반면, ER 콜릿은 동심도를 잃게 됩니다. 단점은 TG 콜릿이 닫히는 데 더 많은 축 방향 힘이 필요하여, 마찰을 줄이기 위해 종종 볼 베어링 설계를 사용하는 전용 너트가 필요하다는 것입니다. 결과적으로 TG 척은 더 무겁고 비싸며, 척 본체는 USD 80 ~ USD 150, 콜릿은 각각 USD 15 ~ USD 30입니다.
중절삭 밀링에 SK 콜릿 척을 선택해야 하는 이유는 무엇인가?
독일 표준 DIN 69893에 따라 설계된 SK 콜릿 척은 가파른 30도 테이퍼 각도를 특징으로 합니다. 이것이 ER 및 TG와의 근본적인 차이점입니다. 더 가파른 각도는 조임력을 반경 방향 팽창보다 축 방향 클램핑 힘으로 더 많이 전환합니다. 그 결과 파지 토크가 상당히 높아져 동급 ER 시스템의 약 두 배에 달하는 경우가 많습니다. 예를 들어, 표준 ER40 콜릿 척은 약 100-120Nm의 토크를 전달할 수 있는 반면, SK40 척은 250-300Nm를 처리할 수 있습니다. 이로 인해 SK 콜릿은 12mm 이상 직경의 초경 엔드밀과 공구 풀아웃이 주요 파손 모드인 경화강 가공에 선호되는 선택입니다. SK 시스템의 강성은 또한 진동 감쇠가 우수하여 표면 조도를 개선하고 공구 수명을 연장합니다. 그러나 SK 콜릿은 파지 범위가 매우 제한적이며(일반적으로 크기당 0.1mm만), 이는 업체가 ER 시스템과 동일한 범위를 커버하기 위해 더 많은 콜릿 크기를 재고로 보유해야 함을 의미합니다. SK 콜릿당 비용도 USD 20 ~ USD 45로 더 높습니다.
잡샵 유연성을 위한 최상의 파지 범위를 제공하는 콜릿 척은 무엇인가?
공구 직경을 자주 변경하는 잡샵의 경우, ER 시스템의 넓은 파지 범위는 따라올 수 없습니다. 예를 들어, ER32 콜릿은 각각 1mm 범위를 커버하는 20개의 콜릿 세트만 사용하여 2mm ~ 20mm의 생크 직경을 파지할 수 있습니다. 대조적으로, TG 시스템은 정밀도 이점을 유지하기 위해 0.5mm 범위의 콜릿이 필요하며, SK 시스템은 거의 정확한 크기가 필요합니다. 실질적인 의미는 재고 비용과 교체 시간입니다. 완전한 ER32 세트(20개)는 약 USD 150이며, 동일한 범위의 비교 가능한 TG 세트(26개)는 약 USD 500, SK 세트는 USD 800 이상입니다. 공구 교체가 빈번한 생산 런의 경우, ER 시스템은 작업자가 비표준 생크 크기에 대한 특정 콜릿을 찾을 필요가 없기 때문에 설정 시간을 줄입니다. 표준 콜릿 너트는 또한 더 빠른 수동 조임을 허용하는 반면, TG 및 SK는 권장 클램핑 힘을 달성하기 위해 종종 토크 렌치가 필요합니다.
공구 런아웃은 이러한 시스템 전반에 걸쳐 표면 조도와 공구 수명에 어떤 영향을 미치는가?
런아웃과 가공 성능 사이의 관계는 비선형적입니다. 0.01mm TIR(총 지시 편차)로 작동하는 공구는 0.02mm TIR로 작동하는 공구보다 공구 수명이 약 20% 더 깁니다. 더 중요하게는, 정삭 패스에서 런아웃이 0.01mm 증가하면 가공 부품의 표면 거칠기(Ra)가 0.01mm 직접 증가합니다. BQUQ에서의 테스트에서 10mm 초경 엔드밀을 12,000RPM, 0.05mm 반경 방향 맞물림으로 사용하여 다음을 측정했습니다: SK 콜릿(0.003mm 런아웃)의 경우 Ra는 0.4마이크로미터였고, TG 콜릿(0.006mm 런아웃)의 경우 Ra는 0.55마이크로미터였으며, 표준 ER 콜릿(0.012mm 런아웃)의 경우 Ra는 0.8마이크로미터였습니다. 15,000RPM 이상의 고속 가공(HSM) 응용 분야의 경우, 콜릿 너트에 작용하는 원심력으로 인해 ER 시스템이 팽창하여 런아웃이 동적으로 증가할 수 있습니다. TG 및 SK 시스템은 모두 이 효과를 완화하는 저질량 너트로 설계되어 높은 스핀들 속도에서 더 안정적입니다.
이러한 콜릿 제조의 비용 및 리드 타임 차이는 무엇인가?
제조 복잡성은 가격과 리드 타임을 직접적으로 결정합니다. ER 콜릿은 선삭, 슬로팅 및 열처리로 생산되며, 개당 공정 시간은 약 10분입니다. TG 콜릿은 정밀 공차를 달성하기 위해 내경에 추가 정밀 연삭 단계가 필요하며, 개당 5분이 추가됩니다. 그러나 SK 콜릿은 특수 프로파일 연삭이 필요하고 종종 2피스 어셈블리(본체와 슬리브)를 포함하여 제조 시간이 개당 약 20분으로 두 배가 됩니다. 둥관 시설에서 표준 ER 콜릿은 재고에서 제공되며 맞춤 크기의 리드 타임은 3일입니다. TG 콜릿은 일반적으로 7일이 필요하며, SK 콜릿은 특수 연삭 휠과 검사 장비가 필요하여 10-14일이 소요될 수 있습니다. 아래 표는 직접 비교를 위한 주요 기술 사양을 요약합니다.
| 사양 | ER 콜릿 (DIN 6499) | TG 콜릿 (타이트-그립) | SK 콜릿 (DIN 69893) |
| 테이퍼 각도 | 8도 | 12도 | 30도 |
| 표준 런아웃 (TIR) | 0.010 - 0.015 mm | 0.005 - 0.008 mm | 0.003 - 0.005 mm |
| 크기당 파지 범위 | 1.0 mm | 0.5 mm | 0.1 mm |
| 최대 파지 토크 (ER32 vs TG30 vs SK40) | 80 - 120 Nm | 120 - 180 Nm | 250 - 300 Nm |
| 일반적인 척 본체 가격 | USD 25 - 60 | USD 80 - 150 | USD 120 - 250 |
| 일반적인 콜릿 가격 | USD 3 - 12 | USD 15 - 30 | USD 20 - 45 |
| 권장 최대 RPM | 15,000 RPM | 20,000 RPM | 25,000 RPM |
| 최적 적용 분야 | 일반 밀링, 드릴링 | 정삭, 리밍 | 중절삭, 대형 공구 |
ER에서 TG 또는 SK 시스템으로 업그레이드해야 하는 시기는 언제인가?
업그레이드 결정은 마케팅 주장이 아닌 데이터 기반이어야 합니다. 검사 보고서에서 런아웃으로 인한 공구 마모가 정밀 공차 기능(±0.01mm 미만)에서 치수 드리프트를 유발하는 것으로 나타나면 ER에서 TG로 업그레이드해야 합니다. 이는 금형 및 다이 정삭에서 일반적입니다. 공구 직경의 50% 이상의 반경 방향 맞물림으로 절삭할 때 공구 풀아웃이 발생하거나 직경 16mm보다 큰 공구를 사용할 때 SK로 업그레이드해야 합니다. 또 다른 중요한 지표는 진동 채터입니다. 8,000RPM 미만의 스핀들 속도에서 공작물에 채터 마크가 보이면 ER 시스템의 강성이 충분하지 않을 수 있습니다. 항공우주 고객의 경우, 티타늄 및 인코넬 황삭에는 SK, 최종 정삭 패스에는 TG, 드릴링 및 탭핑과 같은 모든 2차 작업에는 ER을 일반적으로 권장합니다. 이 계층적 접근 방식은 성능 요구 사항에 대해 공구 비용을 최적화합니다.
이러한 콜릿 척의 적절한 유지보수 절차는 무엇인가?
시스템에 관계없이 조기 파손의 가장 큰 원인은 오염입니다. 콜릿 테이퍼 또는 척 보어의 먼지나 절삭유 잔류물은 콜릿이 제대로 착좌되지 않게 하여 런아웃을 0.005mm 이상 증가시킵니다. 공구 교체 전마다 용제와 보푸라기 없는 천으로 테이퍼 표면을 청소해야 합니다. 두 번째 중요한 요소는 조임 토크입니다. ER 콜릿의 경우 과도한 조임은 콜릿 파손 또는 척 본체 변형을 유발합니다. ER32 너트의 권장 토크는 70-80Nm입니다. TG 콜릿의 경우 더 가파른 테이퍼로 인해 토크가 더 높으며 일반적으로 90-110Nm입니다. SK 콜릿은 종종 특정 유압 또는 기계식 프리로드(보통 120Nm)가 필요합니다. 너트 갤링을 방지하려면 항상 스패너 바가 아닌 보정된 토크 렌치를 사용하십시오. 마지막으로 콜릿 슬롯의 마모를 검사하십시오. 슬롯이 더 이상 압축할 수 없을 정도로 닫힌 경우 마모된 것이므로 교체해야 합니다.
FAQ
정밀도를 유지하기 위해 콜릿을 얼마나 자주 교체해야 합니까?
500회 공구 교체마다 파지 표면과 테이퍼의 마모에 대해 콜릿을 검사해야 합니다. 새 정밀 연삭 테스트 바로 런아웃이 0.015mm를 초과하는 것으로 측정되면 콜릿을 교체하십시오. 대부분의 업체는 품질 좋은 콜릿이 정밀도가 저하되기 전에 2,000 ~ 3,000 사이클 동안 지속된다는 것을 발견하지만, 언더사이즈 생크에 사용하면 이 숫자는 크게 감소합니다.
ER 콜릿을 TG 척 본체에 사용할 수 있습니까?
아니요, 시스템은 기계적으로 호환되지 않습니다. 테이퍼 각도가 다르고(8도 대 12도) 고정 너트의 나사 피치도 다릅니다. ER 콜릿을 TG 너트에 억지로 끼우면 두 구성 요소가 모두 손상되고 잘못된 클램핑으로 인해 심각한 안전 위험이 발생합니다.
20,000RPM 이상의 고속 가공에 가장 적합한 콜릿 시스템은 무엇입니까?
20,000RPM 이상의 지속 작동의 경우 SK 콜릿이 저질량 너트와 밸런스 설계로 인해 가장 안전한 선택입니다. 표준 ER 콜릿은 이러한 속도에서 과도한 열과 진동을 생성할 수 있습니다. ER 시스템을 사용해야 하는 경우 고속 작동용으로 정격된 밸런스 ER 콜릿 척을 구매해야 하며, 일반적으로 최대 RPM 정격은 25,000이지만 정밀 밸런스 너트를 사용해야 합니다.
콜릿의 열처리는 성능에 어떤 영향을 미칩니까?
콜릿은 일반적으로 본체는 44-48 HRC, 파지 영역은 58-62 HRC로 경화됩니다. 차등 경도는 본체가 탄성을 유지하면서 파지 표면이 마모에 저항하도록 보장합니다. 불량한 열처리는 시간이 지남에 따라 콜릿 이완을 초래하여 파지력 손실과 런아웃 증가를 유발합니다. 항상 경도 인증서를 제공하는 제조업체에서 콜릿을 구매하십시오.
ER, TG 및 SK 간의 밸런싱 품질 차이는 무엇입니까?
표준 ER 콜릿 척은 10,000RPM에서 G6.3으로 밸런싱되어 일반 밀링에 적합합니다. 정밀 밸런스 ER 척은 G2.5를 달성할 수 있습니다. TG 척은 일반적으로 15,000RPM에서 G2.5의 밸런스 품질로 제조됩니다. SK 척은 대칭 설계와 낮은 너트 질량으로 인해 25,000RPM에서 G1.0을 달성할 수 있어 흑연 또는 알루미늄 가공의 초고속 스핀들에 유일한 선택입니다.
결론
올바른 툴홀더 콜릿 척을 선택하는 것은 부품당 가공 비용에 직접적인 영향을 미치는 결정입니다. 유연성이 가장 중요한 범용 작업의 경우 ER 시스템의 낮은 비용과 넓은 파지 범위가 논리적 기본값입니다. 그러나 높은 정밀도와 표면 무결성이 요구되는 작업의 경우 TG 시스템의 우수한 런아웃이 높은 가격을 정당화합니다. 중금속 제거 및 대구경 공구의 경우 SK 시스템의 강성은 필수적입니다. 최적의 공구 보관소는 특정 가공 작업의 공차 및 토크 요구 사항에 따라 배치된 세 가지 모두의 혼합을 포함합니다.
