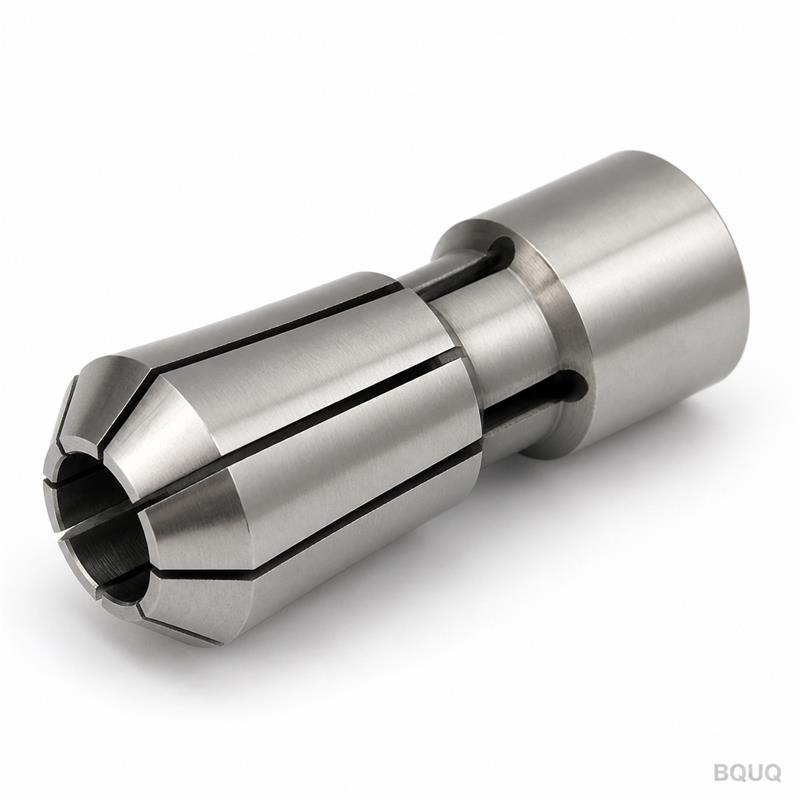

자동선반 콜릿 시리즈 중 어떤 것이 가장 빠르게 성장하고 있나: 15형, 20형, 아니면 25형?
20형 자동선반 콜릿 시리즈는 최적의 소재 지름(최대 20mm)과 스핀들 속도(6,000~8,000RPM)의 균형 덕분에 글로벌 정밀 가공 수요에서 가장 빠르게 성장하고 있습니다. 15형은 15mm 미만의 미세 부품에서 여전히 우세하며, 25형은 더 무거운 질량과 낮은 최대 RPM으로 인해 꾸준하지만 더 느리게 성장하고 있습니다. BQUQ의 2024년 주문 데이터에 따르면, 20형 콜릿은 신규 공구 요청의 48%를 차지하여 2022년의 41%에서 증가했으며, 15형은 33%, 25형은 19%를 차지했습니다.
15형, 20형, 25형 콜릿의 치수 및 용량 차이는 무엇인가요?
시리즈 번호는 최대 소재 지름(밀리미터)을 나타냅니다. 15형 콜릿은 1.0mm에서 15.0mm까지의 환봉을, 20형은 2.0mm에서 20.0mm까지, 25형은 3.0mm에서 25.0mm까지의 환봉을 수용합니다. 외경(OD)도 비례하여 증가합니다: DIN 6341 표준에 따라 15형은 27mm OD, 20형은 34mm OD, 25형은 42mm OD입니다. 파지 길이는 15형이 40mm, 20형이 50mm, 25형이 60mm로, 심공 드릴링이나 다단 터닝 시 공작물 강성에 직접적인 영향을 미칩니다.
스핀들 속도와 이송 속도는 각 시리즈의 성장에 어떤 영향을 미치나요?
20형은 25형(0.82kg)에 비해 낮은 회전 질량(0.45kg)으로 인해 가속 및 감속이 빨라 고속 가공에 탁월합니다. Citizen L20과 같은 표준 CNC 슬라이딩 헤드 선반에서 20형 콜릿은 18kN의 파지력으로 최대 8,000RPM의 스핀들 속도를 달성하는 반면, 25형은 척 관성으로 인해 유사한 기계에서 6,000RPM으로 제한됩니다. 15형은 10,000RPM까지 도달할 수 있지만, 콜릿 벽 두께가 3.5mm 미만으로 얇아져 중절삭 하중에서 변형이 발생하므로 12mm 이상의 부품에는 실용적이지 않습니다. 이러한 속도 대 용량 비율 덕분에 20형은 의료용 나사, 자동차 연료 인젝터, 전자 커넥터 핀에 선호되는 선택입니다.
어떤 산업이 20형 콜릿의 가장 빠른 채택을 주도하고 있나요?
자동차 및 의료 기기 분야가 주요 성장 동력으로, 8~18mm 지름 범위의 부품 생산량이 2023년에 각각 17%와 22% 증가했습니다. 일반적으로 10~16mm 지름인 전기차(EV) 배터리 단자 포스트는 20형의 재료 제거율과 표면 조도(Ra 0.4µm 달성 가능)의 균형이 필요합니다. 항공우주 산업은 세 시리즈 모두에서 성장이 더디지만, 20형은 15형이 강성이 부족하고 25형이 과대한 유압 피팅 분야에서 채택이 늘고 있습니다. BQUQ의 판매 기록에 따르면 신규 20형 주문의 63%는 지난 3년간 부품 크기가 커져 이전에 15형 콜릿을 사용하던 제조업체에서 발생했습니다.
재료 경도와 공차 요구 사항은 시리즈 선택에 어떤 영향을 미치나요?
20형 콜릿은 경화 합금강(58–62 HRC)으로 제조되며 내경은 +0.005mm / 0.000mm 공차로 연삭됩니다. 스테인리스강 303 또는 304 가공물의 경우, 20형은 콜릿 노즈에서 5mm 지점에서 0.008mm TIR(총 지시 편차)의 동심도를 유지하는 반면, 15형은 0.005mm를 달성하지만 10mm 미만 지름에서만 가능합니다. 25형은 0.012mm TIR을 제공하여 일반 터닝에는 적합하지만 정밀 베어링 레이스에는 부적합합니다. 티타늄(Grade 5) 가공 시, 20형의 더 넓은 접촉 면적(20mm 봉에서 18mm 맞물림 길이)은 15형 대비 단위 압력을 23% 감소시켜 갤링을 방지하고 재경화 전 콜릿 수명을 6,000사이클에서 9,000사이클로 연장합니다.
세 가지 콜릿 시리즈의 비용 차이는 얼마인가요?
가격은 재료 부피와 가공 복잡성에 따라 결정됩니다. 2025년 1분기 기준, 표준 15형 콜릿은 단품 기준 개당 USD 28–35, 20형은 USD 38–48, 25형은 USD 52–65입니다. 대량 주문(500개 이상)의 경우 20형 가격은 USD 31–36으로 하락하여 공구 수명 동안 상각하면 개당 부품 비용이 25형보다 낮습니다. 교체용 패드나 인서트를 사용하는 경우 15형은 세트당 USD 8–12, 20형은 USD 10–15, 25형은 USD 14–18이 추가됩니다. 8,000사이클마다 콜릿을 교체하는 10,000가공 시간 동안의 총 소유 비용은 3교대 기준으로 15형이 USD 1,250, 20형이 USD 1,480, 25형이 USD 1,950입니다.
| 파라미터 | 15형 | 20형 | 25형 |
| 최대 소재 지름(mm) | 15.0 | 20.0 | 25.0 |
| 외경(mm) | 27 | 34 | 42 |
| 파지 길이(mm) | 40 | 50 | 60 |
| 최대 스핀들 속도(RPM) | 10,000 | 8,000 | 6,000 |
| 최대 용량 시 파지력(kN) | 12 | 18 | 25 |
| 단가(USD, 단품) | 28–35 | 38–48 | 52–65 |
| 동심도 TIR(mm) | 0.005 | 0.008 | 0.012 |
| 일반 사이클 수명(사이클) | 7,000 | 9,000 | 11,000 |
| 중량(kg) | 0.28 | 0.45 | 0.82 |
더 큰 용량에도 불구하고 25형이 따라잡지 못하는 이유는 무엇인가요?
25형은 20mm 이상의 봉재에 더 나은 강성을 제공하는 고정 헤드 선반의 유압 척 및 데드 렝스 척과 경쟁해야 하기 때문에 성장률이 더딥니다. 콜릿의 더 큰 외경(42mm)은 많은 슬라이딩 헤드 모델에서 기계의 Z축 스트로크 여유를 줄여 32mm 이상의 가이드 부싱이 있는 기계로 사용이 제한됩니다. 또한 25형의 최대 RPM 6,000은 300m/min 이상의 표면 속도가 필요한 알루미늄 부품의 정삭 가공에는 충분하지 않으며, 이 경우 7,500RPM 이상이 필요합니다. BQUQ의 고객 설문조사에서 25형 콜릿을 구매한 응답자의 71%는 저속을 허용하는 황동과 쾌삭강에만 독점적으로 사용하는 반면, 20형 사용자는 Inconel 및 17-4 PH 스테인리스강을 포함한 더 다양한 합금을 가공합니다.
미래 성장을 위해 제조업체는 15형, 20형, 25형 콜릿 중 어떻게 선택해야 하나요?
부품 지름이 8mm에서 18mm 사이에 해당한다면 20형을 선택하세요. 이 범위는 전 세계 정밀 선삭 부품의 60%를 포함합니다. 최대 부품이 12mm 미만이고 미세 가공을 위해 9,000RPM 이상의 최대 스핀들 속도가 필요할 때만 15형을 선택하세요. 20mm 이상의 봉재를 정기적으로 가공하고 기계에 25mm용 가이드 부싱이 있다면 25형을 선택하되, 더 작은 봉재에 다중 패스로 20형을 사용하는 것보다 생산율이 15% 낮을 것으로 예상하세요. 새 기계 구매 시 현재 부품이 작더라도 20mm 스핀들 보어를 지정하세요. 15mm 스핀들 대비 비용이 5%만 더 들고 용량을 미래에도 대비할 수 있습니다.
FAQ
20형 콜릿을 15형 기계에 사용할 수 있나요?
아니요, 20형 콜릿은 OD가 34mm인 반면 15형 기계의 스핀들 노즈는 27mm OD 콜릿용으로 설계되었습니다. 스핀들 어댑터가 필요하지만 강성이 저하되고 런아웃이 0.02mm 추가되어 정밀 가공의 목적을 무색하게 만듭니다. 대신 기계 스핀들을 업그레이드하거나 축소된 파지 범위의 15형 콜릿을 사용하는 것을 고려하세요.
각 콜릿 시리즈가 파지할 수 있는 최소 소재 지름은 얼마인가요?
완전히 닫힌 콜릿 기준으로 15형은 1.0mm까지, 20형은 2.0mm까지, 25형은 3.0mm까지 파지할 수 있습니다. 이 지름 이하에서는 콜릿 세그먼트가 붕괴되어 동심도를 잃습니다. 더 작은 봉재의 경우 콜릿 리듀서 부싱을 사용하거나 더 작은 시리즈로 전환하세요.
자동선반 콜릿은 얼마나 자주 교체해야 하나요?
파지 표면의 마모가 0.02mm 이상이거나 동심도가 원래 사양보다 0.005mm 이상 저하되면 콜릿을 교체하세요. 일반적인 교체 주기는 재료와 절삭유 유형에 따라 15형이 7,000사이클, 20형이 9,000사이클, 25형이 11,000사이클입니다. 500사이클마다 정기적으로 세척하고 재윤활하면 수명이 20% 연장될 수 있습니다.
모든 제조업체가 동일한 콜릿 시리즈 표준을 따르나요?
대부분의 평판 있는 제조업체는 치수에 대해 DIN 6341, 정밀도 등급에 대해 DIN 6343을 준수하지만 일부 아시아 공급업체는 독자적인 프로파일을 사용합니다. 항상 콜릿의 OD, 테이퍼 각도(일반적으로 30도), 슬롯 구성을 기계의 드로 튜브와 대조하여 확인하세요. BQUQ는 DIN 및 ISO 10889 표준 모두에 맞는 콜릿을 생산하여 교차 호환성을 보장합니다.
다품종 소량 생산에 가장 가성비가 좋은 콜릿 시리즈는 무엇인가요?
20형은 더 넓은 용량 범위(2–20mm) 덕분에 4mm에서 18mm 부품에 필요한 콜릿 교체 횟수를 줄여 최상의 가치를 제공합니다. 12개 세트의 20형 콜릿 하나로 일반적인 잡샵 작업의 90%를 처리할 수 있는 반면, 10개 세트의 15형은 70%만 처리합니다. 20형의 높은 초기 비용은 더 낮은 재고 유지 비용과 단축된 셋업 시간으로 상쇄됩니다.
이 콜릿의 작동 온도 제한이 있나요?
콜릿 본체는 경도를 잃지 않고 최대 120°C에서 연속 작동할 수 있지만, 열팽창으로 인해 100°C에서 파지력이 8% 감소합니다. 80°C 이상의 열을 발생시키는 고속 가공의 경우 스루-쿨런트 콜릿을 사용하거나 스핀들 속도를 10% 줄이세요. 150°C를 초과하면 경화강이 풀림되어 콜릿 수명이 절반으로 줄어들 수 있으므로 절대 초과하지 마세요.
성장 애플리케이션에서 20형은 유압 척과 어떻게 비교되나요?
유압 척은 진동 감쇠가 더 우수하고 파지력이 더 높지만(최대 30kN), 20형 콜릿보다 5~8배 비싸고 전용 유압 유닛이 필요합니다. 20mm 미만 지름의 부품의 경우 20형 콜릿은 비용의 15%로 성능의 90%를 제공하므로 표준 CNC 선반에서 더 빠르게 성장하는 선택입니다. 유압 척은 월 10,000개 이상의 부품을 대량 생산하는 경우에만 경제적으로 합리적입니다.
