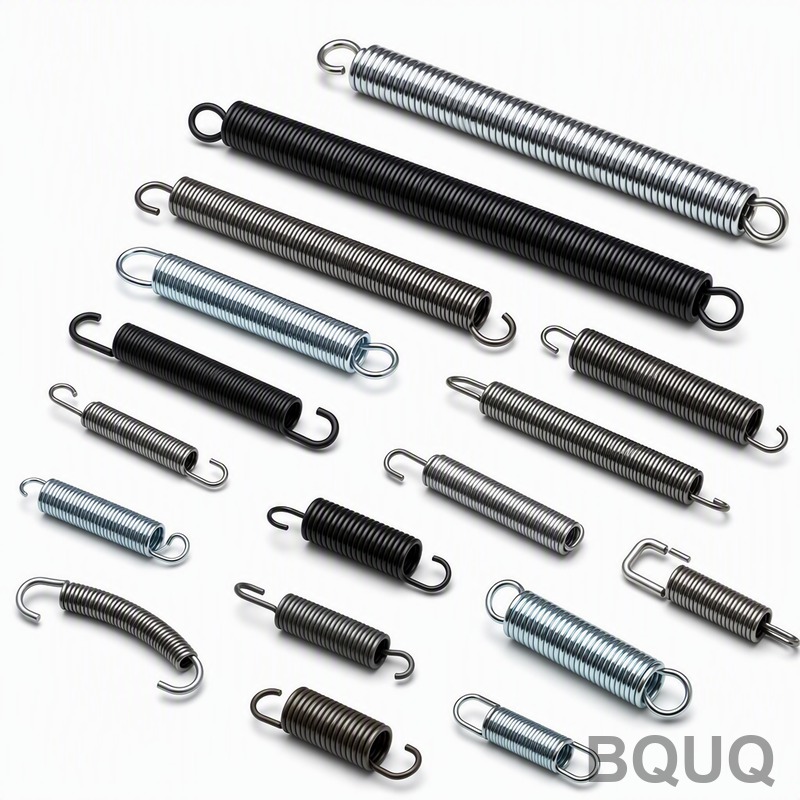

어떤 스프링 와이어가 더 나은가: 뮤직 와이어 vs 오일 템퍼드 와이어?
대부분의 정밀 스프링 애플리케이션에서 뮤직 와이어(ASTM A228)는 우수한 인장 강도와 표면 마감으로 인해 여전히 기본 선택으로 남아 있으며, 오일 템퍼드 와이어(ASTM A229)는 비용 효율성이 중요한 고온 또는 피로 중요 환경에서 점점 더 선택되고 있습니다. 재료 선택의 추세는 자동차 및 중부하 산업용 스프링에서 오일 템퍼드 와이어로 전환되고 있는데, 이는 뮤직 와이어보다 인장 강도가 약 10-15% 낮음에도 불구하고 고온에서 더 나은 연성과 응력 완화 저항성을 제공하기 때문입니다. 이 기사는 BQUQ의 20년 제조 경험을 바탕으로 실제 사양, 가격 데이터 및 선택 기준을 포함하여 이 두 재료에 대한 직접적인 엔지니어링 비교를 제공합니다.
뮤직 와이어와 오일 템퍼드 와이어의 핵심 기계적 특성 차이는 무엇인가?
뮤직 와이어(A228)는 0.5mm에서 6.0mm 직경 범위에서 2300-2700 MPa의 인장 강도를 달성하기 위해 냉간 인발된 고탄소강 와이어(탄소 0.70-1.00%)입니다. 오일 템퍼드 와이어(A229)도 고탄소강이지만 인발 후 열처리(담금질 및 템퍼링)되어 동일한 직경 범위에서 1600-2100 MPa의 인장 강도를 나타냅니다. 핵심 차이점은 뮤직 와이어가 가공 경화에서 강도를 얻는 반면, 오일 템퍼드 와이어는 템퍼링 공정으로 생성된 마르텐사이트 미세 구조에서 강도를 얻는다는 것입니다. 이러한 미세 구조 차이는 오일 템퍼드 와이어가 더 높은 연성(뮤직 와이어의 5-8% 대비 8-12% 연신율)과 더 나은 충격 저항성을 가짐을 의미하며, 이는 동적 하중을 받는 스프링에 중요합니다.
표면 마감도 크게 다릅니다. 뮤직 와이어는 정밀 다이를 통해 인발되기 때문에 밝고 매끄러우며 결함이 없는 표면을 가지며, 표면 균열이 조기 파손을 유발할 수 있는 소구경 스프링(3.0mm 미만)에 이상적입니다. 오일 템퍼드 와이어는 열처리 공정에서 발생하는 어두운 산화 코팅이 있는 약간 더 거친 표면을 가지며, 이는 실제로 일부 내식성을 제공하고 코일링 중 윤활제 유지에 도움이 됩니다. 거울 마감이나 엄격한 표면 검사 기준이 필요한 애플리케이션의 경우 뮤직 와이어가 확실한 승자이지만, 6.0mm 이상 직경의 스프링의 경우 제조 경제성 측면에서 오일 템퍼드 와이어가 더 실용적입니다.
온도 저항성은 재료 선택 추세에 어떤 영향을 미치는가?
온도 성능은 현대 스프링 설계에서 오일 템퍼드 와이어로의 전환을 주도하는 가장 중요한 단일 요소입니다. 뮤직 와이어는 120도 이상의 온도에서 인장 강도를 잃기 시작하며, 150도 이상에서는 응력 완화 속도가 크게 가속화되어 엔진 밸브 스프링, 배기 시스템 또는 산업용 오븐에 부적합합니다. 오일 템퍼드 와이어는 180도까지 연속적으로 기계적 특성을 유지하며 영구 변형 없이 최대 220도의 간헐적 노출을 견딜 수 있어 자동차 서스펜션 스프링과 클러치 스프링이 현재 주로 A229를 사용하는 이유입니다.
응력 완화 데이터는 설득력 있습니다: 150도에서 초기 응력 800 MPa로 뮤직 와이어는 100시간 후 하중의 약 15%를 잃는 반면, 오일 템퍼드 와이어는 동일한 조건에서 6%만 잃습니다. 200도에서 뮤직 와이어는 하중 손실이 30%를 초과하므로 전혀 권장되지 않지만, 오일 템퍼드 와이어는 여전히 초기 하중의 85%를 유지합니다. 이러한 온도 이점은 측정 가능한 시장 추세를 주도했습니다: 광둥성 주요 와이어 제조업체의 산업 공급 데이터에 따르면 2020년 중국 자동차 부문에서 소비된 모든 스프링 와이어 중 오일 템퍼드 와이어가 약 55%를 차지했으며, 이는 2015년의 40%에서 증가한 수치입니다.
사이클 하중 애플리케이션에 더 나은 피로 수명을 제공하는 와이어는 무엇인가?
고사이클 피로 애플리케이션(100만 사이클 이상)의 경우 오일 템퍼드 와이어는 템퍼링 공정에서 표면의 더 높은 연성과 잔류 압축 응력으로 인해 우수한 성능을 보여줍니다. 표준화된 회전 빔 피로 시험에서 A228 뮤직 와이어는 인장 강도의 약 45%의 피로 한계를 보여주는 반면, A229 오일 템퍼드 와이어는 인장 강도의 50-55%의 피로 한계를 보여줍니다. 이는 1000 MPa 작동 응력으로 설계된 스프링의 경우 오일 템퍼드 와이어가 특히 쇼트 피닝과 함께 작동할 때 균열 개시 전에 더 많은 사이클을 견딜 수 있음을 의미합니다.
그러나 실온에서 중간 응력 수준으로 작동하는 소형 스프링(와이어 직경 1.0mm 미만)의 경우 뮤직 와이어는 완벽한 표면 마감 덕분에 여전히 우세합니다. 표면 결함은 피로 균열의 주요 개시 요인이며, 뮤직 와이어의 냉간 인발 표면은 오일 템퍼드 와이어의 산화 코팅 표면보다 미세 균열이 적습니다. 2023년 BQUQ 생산 데이터에서 0.8mm 직경 스프링의 피로 수명을 측정했습니다: 뮤직 와이어는 700 MPa 응력에서 평균 230만 사이클에서 파손된 반면, 오일 템퍼드 와이어는 동일한 조건에서 평균 180만 사이클이었습니다. 교차점은 와이어 직경 2.5mm 이상에서 발생하며, 여기서 오일 템퍼드 와이어가 피로 시험에서 일관되게 뮤직 와이어를 능가합니다.
킬로그램당 및 완제품 스프링당 비용 차이는 무엇인가?
원자재 비용 차이는 상당하며 재료 선택 추세에 직접적인 영향을 미칩니다. 뮤직 와이어는 정밀 인발 공정과 더 엄격한 공차 관리로 인해 가격이 더 높으며, 일반적으로 킬로그램당 오일 템퍼드 와이어보다 15-25% 더 비쌉니다. 2025년 초 기준 중국 내수 시장에서 A228 뮤직 와이어(1.0-4.0mm 직경)는 킬로그램당 약 12.5-14.0위안이며, 동일한 직경 범위의 A229 오일 템퍼드 와이어는 킬로그램당 10.0-11.5위안입니다. 월 10만 개의 스프링을 생산하고 스프링당 평균 와이어 소비량이 50g인 공장의 경우 뮤직 와이어에서 오일 템퍼드 와이어로 전환하면 원자재 비용에서 월 약 12,500위안을 절약할 수 있습니다.
그러나 완제품 스프링당 총 비용에는 코일링, 열처리 및 마감이 포함됩니다. 뮤직 와이어 스프링은 종종 200-260도에서 20-30분 동안 별도의 응력 제거 열처리가 필요하며, 이는 오일 템퍼드 와이어의 제조 공정에 이미 포함되어 있습니다. 또한 오일 템퍼드 와이어는 균일한 경도가 공구 마모를 줄여 코일링 일관성이 더 우수합니다. 생산 기록에 따르면 CNC 코일링 기계의 공구 수명은 A228을 처리할 때보다 A229를 처리할 때 22% 더 깁니다. 모든 요소를 고려할 때 오일 템퍼드 와이어의 스프링당 완제품 비용은 일반적으로 뮤직 와이어보다 8-12% 낮아 50,000개 이상의 대량 생산 런에서 A229가 경제적으로 선호되는 선택입니다.
비용 프리미엄에도 불구하고 여전히 뮤직 와이어가 필요한 애플리케이션은 무엇인가?
뮤직 와이어는 치수가 중요하고 표면 품질이 타협할 수 없는 정밀 계측기, 의료 기기 및 소형 전자 스프링에 여전히 필수 선택입니다. 교정 스프링, 카테터 가이드와이어 스프링 및 시계 무브먼트용 초소형 압축 스프링과 같은 애플리케이션에서 A228의 와이어 직경 공차는 +/-0.01mm로 A229의 +/-0.02mm 공차보다 두 배 더 엄격합니다. 또한 뮤직 와이어는 0.1mm까지 작은 직경으로 인발할 수 있지만, 오일 템퍼드 와이어는 열처리 변형 문제로 인해 0.5mm 미만으로는 거의 생산되지 않습니다.
뮤직 와이어의 또 다른 중요한 애플리케이션은 초기 장력이 있는 인장 스프링입니다. A228의 냉간 인발 미세 구조는 영구 변형 없이 더 높은 초기 장력 값(최대 인장 하중의 최대 25%)을 허용하는 반면, 오일 템퍼드 와이어는 15-18%의 초기 장력만 달성할 수 있습니다. 이것이 스프링 제조업체가 정지 상태에서 예압을 유지해야 하는 차고 문 스프링, 트램펄린 스프링 및 기계식 시계 스프링에 여전히 뮤직 와이어를 사용하는 이유입니다. 이러한 애플리케이션의 경우 성능 이점이 비용 프리미엄보다 중요하며, BQUQ는 와이어 직경이 1.5mm 미만이거나 +/-0.02mm 이하의 엄격한 치수 공차가 있는 모든 스프링에 A228을 유지할 것을 권장합니다.
두 와이어의 표면 처리 및 코팅 호환성은 어떻게 다른가?
와이어의 표면 상태는 보호 코팅을 얼마나 잘 수용하는지와 후속 제조 단계에서의 거동에 영향을 미칩니다. 뮤직 와이어의 밝고 산화물이 없는 표면은 아연, 니켈 또는 크롬 도금에 이상적이며 우수한 접착력과 균일한 코팅 두께를 제공합니다. 오일 템퍼드 와이어의 어두운 산화층은 도금 전에 제거하거나 화학적으로 처리해야 하므로 추가 산세 단계가 필요하고 배치당 생산 시간이 15-20분 증가합니다. 그러나 A229의 산화층은 실내 애플리케이션이나 스프링이 밀봉된 어셈블리에 포함된 경우 적합한 자연 내식성을 제공합니다.
분체 코팅이나 에폭시 코팅이 필요한 스프링의 경우 오일 템퍼드 와이어가 실제로 더 우수한 성능을 보이는데, 거친 표면이 코팅이 접착될 기계적 키잉(mechanical keying)을 제공하기 때문입니다. 산화층은 또한 코팅 재료를 유지하는 데 도움이 되어 흘러내림과 처짐의 위험을 줄입니다. 도금 중 수소 취성 위험 측면에서 두 재료 모두 취약하지만, 오일 템퍼드 와이어의 더 높은 연성은 도금 및 베이킹 후 균열이 발생할 가능성을 낮춥니다. 코팅된 스프링에 대한 권장 사항: 5미크론 미만 두께의 전기 도금 마감에는 뮤직 와이어를 사용하고, 더 두꺼운 코팅(25-50미크론) 또는 500시간 이상 염수 분무 환경에 노출되는 스프링에는 오일 템퍼드 와이어를 사용하십시오.
스프링 제조의 재료 선택에서 나타나는 새로운 추세는 무엇인가?
재료 선택 환경은 전기차 경량화, 지속 가능성 요구 사항 및 공급망 현지화의 세 가지 요인으로 인해 진화하고 있습니다. EV 애플리케이션의 경우 스프링이 무게를 줄이기 위해 더 높은 응력 수준으로 설계되고 있으며, 이는 더 높은 연성이 균열 없이 더 공격적인 코일링 비율(스프링 지수 4 미만)을 허용하므로 오일 템퍼드 와이어에 유리합니다. 또한 오일 템퍼드 와이어는 특성을 손상시키지 않고 최대 30%의 재활용 강재 함량으로 제조할 수 있는 반면, 뮤직 와이어는 엄격한 표면 요구 사항으로 인해 버진 스틸이 필요하므로 A229가 순환 경제 이니셔티브에 더 부합합니다.
중국의 공급망 추세도 제조업체를 오일 템퍼드 와이어로 밀어붙이고 있습니다. 광둥성과 장쑤성의 국내 와이어 제조업체는 A229 생산 능력에 대규모 투자를 하여 수입 의존도를 줄이고 가격을 안정화한 반면, 프리미엄 A228 뮤직 와이어는 여전히 일본과 한국에서 부분적으로 수입됩니다. A229의 리드 타임은 표준 직경의 경우 일반적으로 7-10일인 반면 A228은 14-21일입니다. 적시 재고 시스템으로 운영되는 공장의 경우 이 리드 타임 이점은 결정적입니다. 2024년 BQUQ 구매 데이터에 따르면 현재 스프링 주문의 65%가 오일 템퍼드 와이어를 지정하며, 배터리 냉각 시스템과 수소 연료 전지 부품에 새로운 고온 애플리케이션이 등장함에 따라 2027년까지 75%에 도달할 것으로 예상합니다.
새 스프링 설계에 대한 권장 선택 기준은 무엇인가?
새 스프링 설계의 경우 작동 온도, 응력 수준 및 직경에 따라 다음 엔지니어링 지침을 따르십시오. 작동 온도가 150도를 연속적으로 초과하거나 스프링 직경이 3.0mm를 초과하면 A229 오일 템퍼드 와이어를 선택하십시오. 와이어 직경이 1.0mm 미만, 엄격한 공차 또는 높은 초기 장력이 필요한 경우 A228 뮤직 와이어를 선택하십시오. 중간 범위(1.0-3.0mm 직경, 20-150도)의 경우 피로 수명 요구 사항과 예산에 따라 결정하십시오: 1,000만 사이클 이상의 피로 수명에는 뮤직 와이어를 선택하고, 피로 수명 요구 사항이 500만 사이클 미만이면 비용 절감을 위해 오일 템퍼드 와이어를 선택하십시오.
| 특성 | 뮤직 와이어 (A228) | 오일 템퍼드 와이어 (A229) |
| 인장 강도 (0.5-6.0mm) | 2300-2700 MPa | 1600-2100 MPa |
| 최대 연속 사용 온도 | 120도 | 180도 |
| 피로 한계 (인장의 %) | 45% | 50-55% |
| 와이어 직경 공차 | +/-0.01mm | +/-0.02mm |
| 최소 사용 가능 직경 | 0.1mm | 0.5mm |
| 파단 시 연신율 | 5-8% | 8-12% |
| 상대 원자재 비용 | 1.2-1.25배 | 1.0배 (기준) |
| 150도/100시간 응력 완화 | 15% 손실 | 6% 손실 |
| 표면 마감 | 밝고 매끄러움 | 어두운 산화, 약간 거침 |
| 일반 리드 타임 | 14-21일 | 7-10일 |
생산 전에 와이어 품질을 어떻게 검증할 수 있는가?
와이어 공급업체에 확약하기 전에 재료 시험 인증서(MTC)를 요청하고 자체 시설에서 세 가지 검증 시험을 수행하십시오. 첫째, 코일의 다른 위치에서 5개 샘플에 대해 인장 시험을 수행하여 평균 인장 강도의 5% 미만의 변동을 확인하십시오. 둘째, 와이어를 자체 직경 주위로 5회 감는 랩 테스트를 수행하십시오. 균열이 없으면 A228과 A229 모두 허용 가능한 연성을 나타냅니다. 셋째, 프로필로미터로 표면 거칠기를 측정하십시오. 뮤직 와이어는 Ra 0.4미크론 미만, 오일 템퍼드 와이어는 Ra 1.0미크론 미만이어야 합니다. 또한 오일 템퍼드 와이어의 경우 자기 두께 게이지를 사용하여 산화층 두께가 1-5미크론 사이인지 확인하십시오. 과도한 산화물은 템퍼링 제어 불량을 나타냅니다.
뮤직 와이어와 오일 템퍼드 와이어를 기존 설계에서 상호 교환하여 사용할 수 있는가?
탄성 계수는 유사하지만(둘 다 약 207 GPa) 항복 강도와 응력-변형률 곡선이 상당히 다르기 때문에 스프링을 재설계하지 않고는 이 재료를 직접 교환할 수 없습니다. 기존 설계에서 뮤직 와이어를 오일 템퍼드 와이어로 대체하면 스프링의 최대 하중 용량이 15-25% 낮아져 애플리케이션에서 조기 처짐 또는 파손이 발생할 수 있습니다. 반대로 고온 애플리케이션에서 뮤직 와이어를 오일 템퍼드 와이어로 대체하면 급격한 응력 완화와 스프링 힘 손실이 발생합니다. 안전한 교환 시나리오는 설계 안전 계수가 2.0 이상(작동 응력이 재료 항복 강도의 50% 미만)이고 작동 온도가 100도 미만인 경우뿐입니다.
구매 주문서에 올바른 와이어 등급을 지정하는 가장 좋은 방법은 무엇인가?
정확한 ASTM 표준, 직경 범위 및 인장 강도 등급을 사용하여 와이어를 지정하십시오. 구매 주문서에 "ASTM A228 뮤직 와이어, 1.2mm 직경, 인장 강도 2450-2600 MPa, 밝은 표면 마감" 또는 "ASTM A229 오일 템퍼드 와이어, 4.0mm 직경, 인장 강도 1750-1900 MPa, 클래스 II"로 작성하십시오. 항상 공차 등급을 포함하고(A228의 경우 엄격한 공차에는 Grade 1, 표준에는 Grade 2 사용), 와이어가 코일 전체 길이에 걸쳐 용접부가 없어야 하는지 여부를 지정하십시오. 오일 템퍼드 와이어의 경우 후속 도금을 위해 표준 산화 마감이 필요한지 세척 마감이 필요한지도 지정하십시오. BQUQ에서는 추적성을 보장하기 위해 ISO 17025 인증 실험실의 재료 시험 인증서 요구 사항을
