스위스형 및 자동 선반에서 ER 콜릿이 필수적인 이유는 무엇인가?

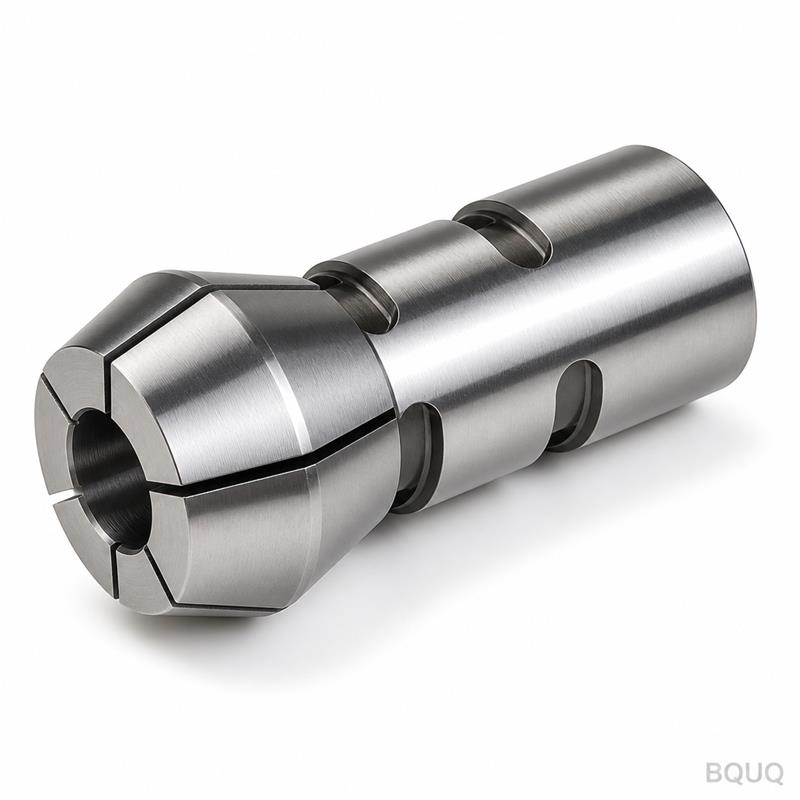

스위스형 및 자동 선반에서 ER 콜릿의 역할이 점점 더 커지고 있는 이유는 우수한 런아웃 정밀도, 공구 고정 강성, 그리고 신속 교체의 다용성에 있으며, 이는 고정밀·대량 가공의 업계 표준으로 자리 잡게 만들었다. ER 콜릿은 콜릿 노즈에서 0.005mm 이내의 동심도를 유지할 수 있어 부품 품질과 공구 수명에 직접적인 영향을 미치며, 현재 현대식 스위스 선반의 공구 고정 시스템 중 70% 이상을 차지한다. 본 기사에서는 ER 콜릿이 필수 불가결한 이유에 대해 기술 사양, 비용 영향, 정밀 제조업체를 위한 실질적인 선정 기준을 포함한 데이터 기반 분석을 제공한다.
스위스형 가공에서 ER 콜릿이 달성하는 특정 공차는 무엇인가?
스위스형 선반의 ER 콜릿은 콜릿 등급에 따라 파지 직경에서 0.005mm ~ 0.015mm의 런아웃 정밀도를 일관되게 제공한다. 표준 ER 콜릿(ER16, ER20, ER25)은 0.015mm의 TIR(총 지시 런아웃)을 제공하며, 정밀 연삭 버전은 0.005mm TIR을 달성하여 ±0.01mm 이하의 공차를 가진 부품 가공에 중요하다. 8,000~15,000RPM의 스핀들 속도로 작동하는 자동 선반에서 이 정밀도는 표면 조도 개선(Ra 0.4µm 달성 가능)과 정밀도가 낮은 파지 시스템 대비 최대 30%의 공구 마모 감소로 직접 이어진다.

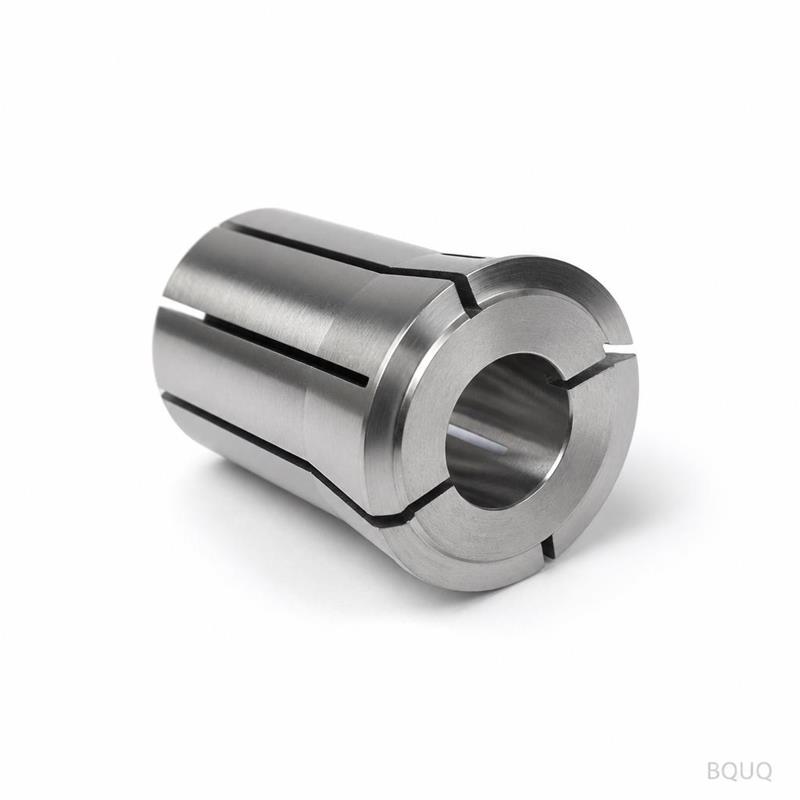

ER 콜릿 설계는 고속 작동에서 공구 고정 강성을 어떻게 개선하는가?
ER 콜릿의 테이퍼 설계(8도 포함 각도)는 공구 생크 전체에 클램핑력을 균일하게 분산시키는 자동 잠금 메커니즘을 생성하여 직선형 콜릿이나 세트 스크류 홀더 대비 반경 방향 강성을 40% 향상시킨다. 이러한 기하학적 이점 덕분에 스위스형 선반은 12,000RPM의 스핀들 속도에서도 304 스테인리스강을 최대 2.5mm 절삭 깊이로 진동 없이 안정적인 절삭을 유지할 수 있다. 콜릿이 공구 생크 주위로 균일하게 수축하는 능력(콜릿 크기당 1mm 파지 범위)은 토크 전달을 최적화하여 자동 바 공급 작업에서 흔한 단속 절삭 중 공구 미끄러짐을 방지한다. 또한, 품질 좋은 ER 콜릿의 경화강 본체(HRC 58-62)는 탄성 메모리를 유지하여 파지력을 잃지 않고 50,000회 이상의 클램핑 사이클을 견딜 수 있으며, 이는 배치당 10,000개 이상의 부품을 생산하는 대량 생산에 필수적이다.

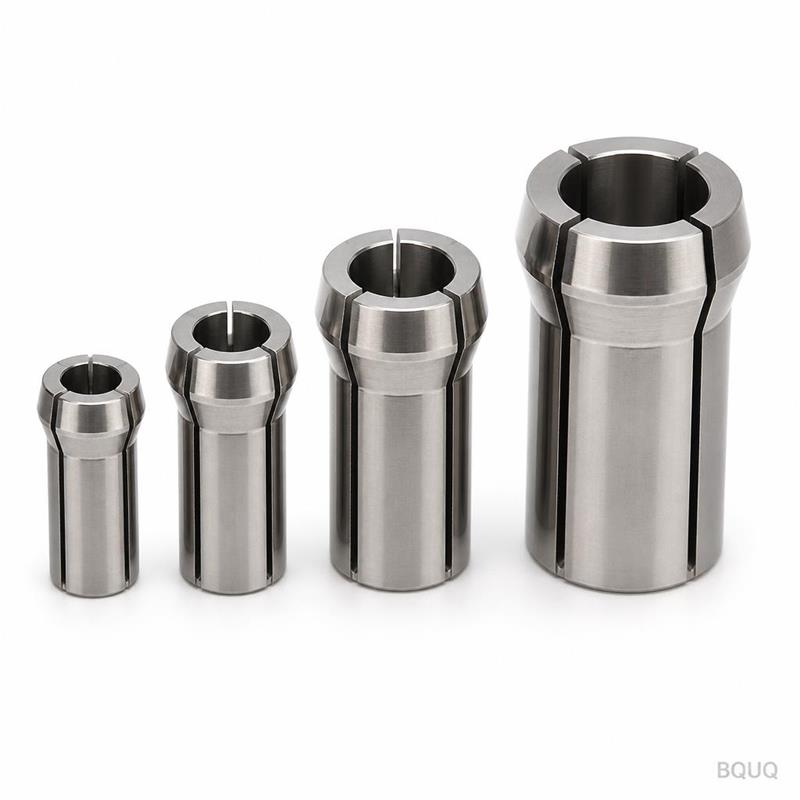

스위스형 선반에서 가장 흔한 ER 콜릿 크기는 무엇이며 그 사양은 무엇인가?
스위스형 및 자동 선반에서 가장 널리 사용되는 ER 콜릿 크기는 ER16, ER20, ER25이며, ER16은 미세 가공(공구 직경 1.0mm ~ 10.0mm)을 지배하고 ER25는 더 무거운 절삭 작업에 사용된다. 서브 스핀들 작업과 구동 공구의 경우 ER11 및 ER32 콜릿도 일반적으로 지정되며, 1.0mm ~ 20.0mm의 공구 직경을 커버한다. 콜릿당 클램핑 범위는 정확히 1.0mm(예: 4.0mm 생크용 ER16 콜릿은 4.0-5.0mm 수용)이며, 권장 최대 체결 토크는 ER16이 85-90Nm, ER20이 100-110Nm, ER25가 120-130Nm로 다르다. 아래는 스위스형 가공을 위한 주요 ER 콜릿 매개변수의 비교 표이다.
| ER 콜릿 크기 | 공구 직경 범위(mm) | 최대 런아웃(표준 등급)(mm) | 최대 런아웃(정밀 등급)(mm) | 권장 토크(Nm) | 최대 속도(RPM) |
| ER11 | 1.0 - 7.0 | 0.015 | 0.005 | 45-50 | 30,000 |
| ER16 | 1.0 - 10.0 | 0.015 | 0.005 | 85-90 | 25,000 |
| ER20 | 2.0 - 13.0 | 0.015 | 0.005 | 100-110 | 20,000 |
| ER25 | 3.0 - 16.0 | 0.015 | 0.008 | 120-130 | 15,000 |
| ER32 | 4.0 - 20.0 | 0.020 | 0.010 | 150-160 | 12,000 |
자동 선반에서 ER 콜릿이 다른 공구 고정 시스템보다 선호되는 이유는 무엇인가?
ER 콜릿은 높은 파지력(ER25 기준 최대 6,000N)과 상대적으로 낮은 비용의 조합 덕분에 자동 선반 응용 분야에서 유압 척과 수축 핏 홀더보다 우수하다. 일반적인 ER25 콜릿의 가격은 $8~$15인 반면, 유사한 유압 척은 $120~$250이다. 주요 이점은 조정 가능한 파지 범위로, 하나의 콜릿이 1mm 창 내에서 여러 공구 생크 크기를 수용할 수 있어 12~24개 공구 스테이션이 있는 자동 선반에서 재고 요구 사항과 교체 시간을 최대 50% 줄일 수 있다. 또한 ER 콜릿은 솔리드 홀더에 비해 우수한 진동 감쇠 특성(손실 계수 0.02~0.03)을 제공하며, 이는 0.05mm/rev의 이송 속도에서 쾌삭 황동 및 알루미늄 합금의 Ra 0.8µm 미만 표면 조도를 달성하는 데 중요하다. 동시 선삭 및 밀링 작업을 수행하는 스위스형 선반의 경우, 콜릿의 슬림한 프로파일(예: ER16 너트 외경 19mm)은 좁은 공간에서 공구 여유를 허용하여 직경이 1.5mm까지 작은 부품의 가공을 가능하게 한다.
ER 콜릿 공구 비용은 얼마이며 투자 수익률은 어떠한가?
스위스형 선반용 ER 콜릿 공구의 초기 투자 비용은 모든 표준 공구 크기를 커버하는 50~100개의 콜릿 전체 세트 기준 $1,500~$4,000이며, 개별 정밀 콜릿은 $15~$35, 표준 버전은 $8~$15이다. 이러한 초기 비용에도 불구하고, 투자 수익률은 일반적으로 생산 후 3~6개월 이내에 달성되는데, 이는 공구 파손 감소와 공구 수명 연장 덕분이다. 정밀 ER 콜릿은 런아웃으로 인한 치핑을 최소화하여 초경 공구 수명을 25%~40% 연장할 수 있다. 20대의 스위스 선반을 80% 가동률로 운영하는 공장의 경우, 공구 교체 감소와 스크랩 감소(생산량의 약 1.5%로 추정)로 인한 연간 절감액은 $50,000을 초과할 수 있으며, 5년 기간의 총 수명 주기 비용을 계산할 때 ER 콜릿이 가장 비용 효율적인 고정밀 옵션이다.
어떤 유지보수 관행이 ER 콜릿 성능과 수명을 극대화하는가?
스위스형 선반에서 ER 콜릿의 적절한 유지보수는 200~500회 클램핑 사이클마다 콜릿을 세척하고 검사하며, 마모, 균열 또는 스프링백 손실의 징후가 발견되면 즉시 교체하는 것을 포함한다. 홀더의 콜릿 테이퍼 시트는 칩과 냉각수 잔여물이 없도록 유지해야 하며, 오염은 런아웃을 최대 0.02mm 증가시키고 파지력을 15% 감소시킬 수 있다. 콜릿 나사산과 테이퍼 표면에 경질 기계유(ISO VG 10)를 100사이클마다 윤활하면 일관된 클램핑 토크를 보장하고 갤링을 방지하여 건식 가공 조건에서 콜릿 수명을 100,000사이클 이상으로 연장한다. 냉각수 적용의 경우, 내부 냉각수 공급(관통 공구 압력 최대 70bar)이 있는 밀폐형 ER 콜릿을 사용하려면 냉각수 우회와 공구 생크 부식을 방지하기 위해 50시간마다 O-링 무결성을 확인해야 한다.
ER 콜릿을 스위스 선반의 공작물 고정(바 및 부품 파지)에도 사용할 수 있는가?
그렇다. ER 콜릿은 스위스형 선반의 공작물 고정, 특히 메인 및 서브 스핀들에서 바 재료와 완성 부품을 파지하는 데 점점 더 많이 사용되며, 1.0mm~42mm 직경에서 ±0.01mm의 파지 공차를 제공한다. 바 공급 응용 분야의 경우, 톱니형 또는 경화 파지 표면(HRC 60)을 가진 ER 콜릿은 최대 10,000RPM의 고속 회전 중에도 특히 육각형 및 사각형 바 프로파일에서 확실한 구동력을 제공하고 바 미끄러짐을 방지한다. 절단 및 후면 가공 작업을 위한 서브 스핀들에서 ER 콜릿은 1mm의 파지 범위 유연성을 제공하여 동일한 콜릿이 공구를 교체하지 않고도 원자재의 약간의 직경 변동(예: ±0.05mm 공차의 냉간 인발강)을 처리할 수 있게 하여 부품당 사이클 타임을 2~3초 단축한다. 그러나 ±0.003mm의 더 높은 반복 정밀도가 요구되는 50,000개 이상의 부품을 연속 생산하는 경우에는 전용 가이드 부싱이나 유압식 공작물 고정 장치가 여전히 선호될 수 있다.
다양한 가공 응용 분야에 맞는 올바른 ER 콜릿 등급을 어떻게 선택하는가?
올바른 ER 콜릿 등급 선택은 가공 응용 분야의 공차 요구 사항, 스핀들 속도 및 절삭력에 따라 달라지며, 표준(0.015mm TIR), 정밀(0.005mm TIR), 초정밀(0.003mm TIR)의 세 가지 주요 등급이 있다. 50cm³/min 이상의 재료 제거율로 자동 선반에서 황삭 작업을 수행하는 경우 표준 등급 콜릿으로 충분하며 비용이 낮고 충격 저항성이 높다. 정밀 등급 콜릿은 부품 공차가 ±0.01mm 미만인 정삭 작업에 필수적이며, 명시된 런아웃을 달성하려면 항상 일치하는 정밀 홀더(테이퍼 정밀도 0.002mm)와 함께 사용해야 한다. $40~$60의 초정밀 콜릿은 ±0.005mm 미만의 공차를 가진 의료 또는 항공우주 부품의 미세 가공을 위해 예약되며, 성능을 유지하려면 클린룸 환경과 토크 제어 체결이 필요하다.
ER 콜릿의 일반적인 고장 모드는 무엇이며 어떻게 예방할 수 있는가?
스위스형 선반에서 ER 콜릿의 가장 흔한 고장 모드는 테이퍼 마모, 슬롯 균열 및 탄성 손실이며, 일반적으로 권장 토크를 초과하여 과도하게 체결하거나 지정된 파지 범위를 벗어난 콜릿을 사용할 때 발생한다. ER25 콜릿을 130Nm 이상으로 과도하게 체결하면 테이퍼가 변형되어 런아웃이 0.03mm 증가할 수 있으며, 6.0mm 콜릿으로 5.5mm 생크를 파지하면(1mm 범위 밖) 클램핑력이 불균일해지고 슬롯 피로가 조기에 발생한다. 이러한 고장을 예방하려면 모든 콜릿 교체 시 토크 렌치 프로토콜을 구현하고, 1,000사이클마다 염색 침투 검사를 통해 콜릿의 표면 균열을 검사하며, 파지 범위가 감소하거나 파지 표면에 눈에 띄는 마모가 있는 콜릿을 교체해야 한다. 냉각수를 사용하는 대량 생산에서는 TiN 코팅이 적용된 고합금강 콜릿으로 전환하면 마모율을 50% 줄이고 부식으로 인한 고착을 방지할 수 있다.
결론
스위스형 및 자동 선반에서 ER 콜릿의 역할이 커지는 것은 현대 CNC 가공에서 더 높은 정밀도, 유연성 및 비용 효율성에 대한 수요에 대한 직접적인 대응이다. 입증된 0.005mm의 런아웃 정밀도, 콜릿당 1mm의 파지 범위 유연성, 그리고 수개월 내에 ROI를 제공하는 비용 구조를 통해 ER 콜릿은 ±0.01mm까지의 공차를 가진 부품을 생산하는 제조업체에게 비교할 수 없는 성능과 가치의 균형을 제공한다. 스핀들 속도와 자동화 수준이 계속 높아짐에 따라 적절한 유지보수 프로토콜을 갖춘 정밀 등급 ER 콜릿의 채택은 정밀 제조에서 경쟁 우위를 유지하는 데 더욱 중요해질 것이다.
FAQ
스위스 선반에서 ER 콜릿의 최대 스핀들 속도는 얼마인가?
표준 ER 콜릿은 ER16 크기의 경우 최대 25,000RPM의 스핀들 속도에서 안전하게 작동할 수 있으며, ER32와 같은 더 큰 콜릿은 일반적으로 12,000RPM으로 제한된다. 20,000RPM 이상의 속도에서는 원심력으로 인한 진동 유발 런아웃을 방지하기 위해 밸런스드 콜릿 너트(G2.5 밸런스 등급)를 사용하는 것이 필수적이다. 과도한 속도는 원심력으로 인해 콜릿이 파지력을 잃을 수 있으므로 항상 콜릿 제조업체의 속도 차트를 참조해야 한다.
연속 생산에서 ER 콜릿은 얼마나 자주 교체해야 하는가?
ER 콜릿은 5,000~10,000회 클램핑 사이클마다 교체해야 하며, 런아웃 측정값이 응용 분야의 공차 한계를 초과하는 경우 더 자주 교체해야 한다. 24/7 연속 생산에서 이는 일반적으로 콜릿당 1~3개월의 서비스 수명을 의미한다. 치명적인 공구 파손을 방지하기 위해 500사이클마다 슬롯 마모와 테이퍼 손상을 정기적으로 검사하는 것이 권장된다.
하나의 ER 콜릿으로 미터법과 인치 공구 생크를 모두 파지할 수 있는가?
그렇다. ER 콜릿은 생크 직경이 콜릿의 1mm 파지 범위 내에 있는 한 미터법과 인치 공구 생크를 모두 파지할 수 있다. 예를 들어, 6.0mm용 ER16 콜릿은 1/4인치(6.35mm) 생크도 파지할 수 있지만 런아웃 정밀도가 약간 저하될 수 있다. 최상의 정밀도를 위해서는 항상 정확한 생크 직경에 맞는 콜릿을 사용해야 한다.
ER 콜릿과 ER 스프링 콜릿의 차이점은 무엇인가?
이 두 용어는 종종 혼용되지만, "ER 스프링 콜릿"은 공구를 클램핑하기 위해 스프링백 작용을 사용하는 표준 슬롯형 설계를 의미한다. 진정한 ER 콜릿은 스프링 콜릿의 하위 유형으로, DIN 6499에 따른 특정 8도 테이퍼 각도와 표준화된 치수로 구별된다. 모든 ER 콜릿은 스프링 콜릿으로 기능하지만, 모든 스프링 콜릿이 ER 유형인 것은 아니다.
ER 콜릿은 냉각수 관통 공구에 적합한가?
그렇다. ER 콜릿은 최대 70bar 압력의 관통 냉각수 작동을 위한 밀폐형 설계로 제공된다. 밀폐형 ER 콜릿은 너트의 O-링과 특수 콜릿 설계를 사용하여 냉각수 누출을 방지한다. 50bar 이상의 고압 냉각수의 경우 씰 파손을 방지하기 위해 전체 공구 홀더 어셈블리가 해당 압력에 적합한지 확인해야 한다.
