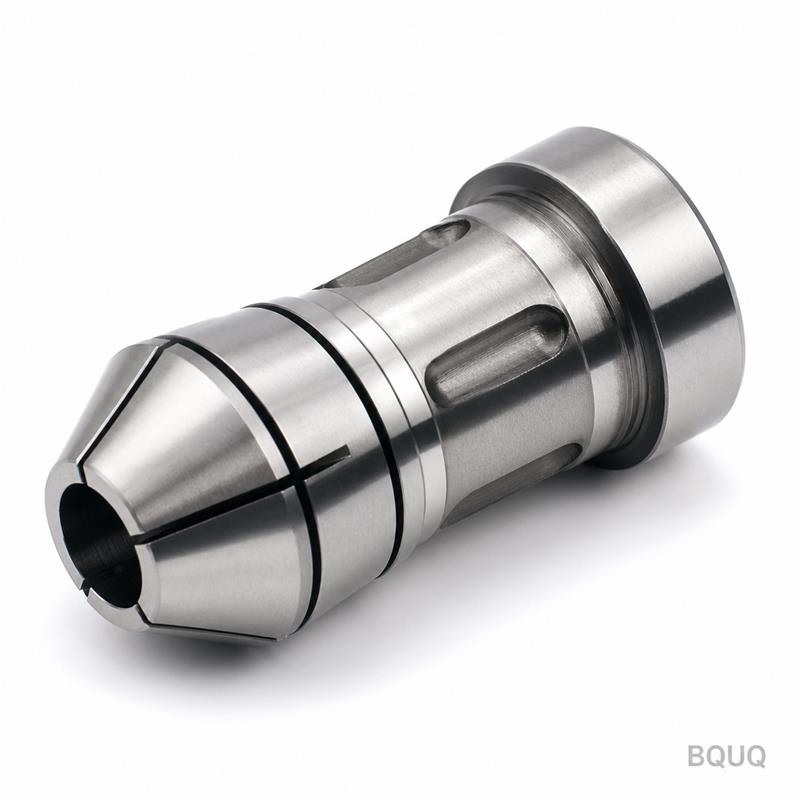

왜 ISO 공구 홀더가 글로벌 CNC 작업장에서 여전히 필수적인가?
ISO 공구 홀더는 ISO 7388/ISO 30/40/50과 같은 표준에 의해 규제되며, 강성, 반복 정밀도, 비용 효율성의 독특한 균형을 제공하기 때문에 CNC 가공에서 여전히 글로벌 표준으로 자리 잡고 있으며, 현대적인 대안들도 이를 완전히 대체하지 못했습니다. HSK와 Capto 시스템이 고속 스핀들에서 우수한 성능을 제공하지만, ISO 공구는 낮은 초기 비용과 범용 호환성 덕분에 전 세계 표준 3축 및 4축 머시닝 센터에서 여전히 공구 인터페이스의 60% 이상을 차지합니다. 둥관에 위치한 BQUQ 공장과 같은 정밀 제조 환경에서 ISO 홀더는 표준 밀링 및 드릴링 작업의 90%에 대해 0.003mm의 반복 정밀도를 보장하는 신뢰할 수 있는 테이퍼 접촉을 제공합니다.
ISO 공구 홀더와 그 공차를 규율하는 특정 표준은 무엇인가?
가장 널리 사용되는 표준은 ISO 7388-1(DIN 69871), ISO 297(모스 테이퍼), ISO 10643(비교용 중공 테이퍼)입니다. 주요 공차는 테이퍼 각도에 의해 정의되며, 7/24(16.594도)여야 하고 정밀 가공을 위해 AT3 이상의 공차를 가져야 합니다. 새로운 ISO 40 홀더는 일반적으로 게이지 라인에서 0.005mm 이하의 반경 방향 런아웃을 달성하며, ISO 50 홀더는 0.008mm의 반경 방향 런아웃을 제공합니다. 열 안정성 측면에서 경화강 ISO 홀더는 영구 변형 없이 섭씨 150도까지 클램핑력을 유지할 수 있으며, 이것이 강철과 티타늄의 중절삭 가공에 여전히 선택되는 이유입니다.
ISO 공구 홀딩은 정적 및 동적 강성 측면에서 HSK 및 Capto와 어떻게 비교되는가?
ISO 공구 홀더는 스핀들에 접촉하지 않는 플랜지 면을 사용하며, 위치 결정과 클램핑을 전적으로 테이퍼에 의존합니다. 이 설계는 우수한 정적 강성을 제공하며, ISO 40 홀더의 경우 일반적으로 300N/µm의 굽힘 강성을 달성하여 최대 15,000N의 절삭력을 견딜 수 있습니다. 그러나 양면 접촉을 갖는 HSK(중공 생크) 공구는 2.5배 더 높은 굽힘 강성을 제공하며 15,000RPM 이상에서 더 우수한 성능을 보입니다. Capto 시스템은 다각형 테이퍼를 사용하여 ISO보다 20% 더 높은 토크 전달 용량을 제공합니다. 12,000RPM 미만의 스핀들 속도로 운영되는 일반적인 CNC 작업장의 경우, ISO 홀더는 HSK 강성의 95%를 비용의 50%로 제공하므로 계속해서 지배적인 위치를 유지하고 있습니다.
CNC 작업장은 언제 현대적 대안보다 ISO 공구 홀더를 선택해야 하는가?
스핀들 속도가 12,000RPM 미만으로 유지되고, 직경 20mm 이상의 커터로 중절삭 가공을 수행하며, 서로 다른 제조업체(예: Mazak, Fanuc, Haas)의 혼합 기종을 운영하는 경우 ISO 공구 홀더를 선택하십시오. ISO 공구는 공구 프리세팅과 수동 공구 교환이 일반적인 툴룸 및 잡샵 환경에서도 선호되는데, 단순한 풀 스터드 설계 덕분에 더 빠른 수동 장착이 가능하기 때문입니다. 또한 냉각수 관통 기능이 중요하지 않은 심공 드릴링 및 탭핑 작업의 경우, ISO 홀더는 견고한 강철 질량으로 인해 우수한 진동 감쇠를 제공하여 경량 HSK 홀더에 비해 채터링을 최대 30%까지 줄입니다.
ISO 공구 홀더의 어떤 구성 요소가 가공 정밀도와 표면 조도에 영향을 미치는가?
세 가지 주요 구성 요소는 풀 스터드(ISO 7388/2), 콜릿 또는 척 인터페이스, 그리고 테이퍼 표면입니다. 풀 스터드는 ISO 40 홀더의 경우 정확히 50Nm로 토크를 가해야 하며, 10Nm의 편차는 클램핑력을 15% 감소시켜 중절삭 중 공구 인발을 유발합니다. 콜릿 인터페이스의 경우, 런아웃 0.01mm의 ER 콜릿은 정삭 가공에 사용해야 하며, 유압 척(런아웃 0.003mm)은 고속 정삭에 권장됩니다. Ra 0.4µm 이상의 표면 조도를 가진 테이퍼 표면은 반복 정밀도를 위한 가장 중요한 단일 요소입니다. Ra 1.6µm의 마모된 테이퍼는 런아웃을 0.02mm로 증가시켜 가공 부품의 표면 조도를 Ra 1.6µm에서 Ra 3.2µm로 저하시킵니다.
다품종 소량 생산에서 ISO 공구의 비용 구조가 더 유리한 이유는 무엇인가?
ISO 공구에 대한 초기 투자 비용은 현저히 낮습니다. 기본 ISO 40 ER32 홀더는 USD 35~65인 반면, 동급 HSK-A63 홀더는 USD 120~180입니다. 50개의 활성 공구를 보유한 작업장의 경우 이는 USD 4,000 이상의 절감 효과를 의미합니다. 유지보수 비용도 더 낮은데, ISO 홀더는 개당 USD 8의 비용으로 재연삭 및 재코팅(예: TiAlN)이 가능하여 수명을 3배 연장할 수 있습니다. 15분마다 공구 교체가 발생하는 다품종 소량 생산에서 ISO 홀더의 세척 및 검사 용이성은 가동 중단 시간을 줄입니다. BQUQ의 분석에 따르면 ISO 공구를 사용하면 50~500개 배치에서 HSK 시스템에 비해 부품당 공구 비용이 22% 절감됩니다.
다양한 소재에서 ISO 공구 홀더의 실제 성능 데이터는 무엇인가?
다음 표는 둥관 시설의 생산 데이터와 업계 벤치마크에서 수집된 일반적인 가공 소재에서 ISO 40 및 ISO 50 홀더의 대표적인 성능 지표를 제시합니다:
| 소재 | 홀더 크기 | 스핀들 속도(RPM) | 최대 이송 속도(mm/min) | 달성 표면 조도(Ra µm) | 공구 수명(분) |
| 알루미늄 6061 | ISO 40 | 8,000 | 2,500 | 0.8 | 180 |
| 강철 4140 | ISO 40 | 4,500 | 800 | 1.6 | 90 |
| 스테인리스 304 | ISO 50 | 3,000 | 400 | 2.5 | 45 |
| 티타늄 Ti-6Al-4V | ISO 50 | 2,200 | 250 | 3.2 | 25 |
| 주철 GGG40 | ISO 40 | 5,500 | 1,200 | 1.2 | 120 |
고속 가공 및 채터링 감소를 위해 ISO 공구 홀더를 어떻게 최적화할 수 있는가?
10,000RPM 이상에서 ISO 홀더를 효과적으로 사용하려면 동적 밸런싱을 구현해야 합니다. 표준 ISO 홀더는 G6.3으로 밸런싱되어 있지만, 12,000RPM 이상의 속도에서는 G2.5로 재밸런싱해야 하며, 여기에는 밸런싱 링 추가 또는 드릴링 구멍 작업이 포함됩니다. 이 서비스 비용은 홀더당 USD 15입니다. 또한 ISO 테이퍼가 있는 슈링크 핏 어댑터를 사용하면 런아웃을 0.003mm로 줄이고 공구 강성을 40% 증가시켜 이송 속도를 20% 높일 수 있습니다. 채터링을 줄이려면 게이지 길이 대 직경 비율이 3:1인 홀더를 사용하고, 알루미늄의 경우 농도 8%의 절삭유를 적용하여 진동을 감쇠시키십시오. 정삭 패스의 경우, ISO 40 홀더에서 안정적인 절삭을 유지하기 위한 최대 안전 한계는 공구 돌출부가 직경의 4배입니다.
유지보수 및 검사 관행은 ISO 공구 홀더의 수명에 어떤 영향을 미치는가?
적절한 유지보수는 연속 생산에서 ISO 홀더의 수명을 5년에서 10년 이상으로 연장할 수 있습니다. 테이퍼 표면은 8시간 사용 후마다 보푸라기가 없는 천과 용제로 세척해야 합니다. 테이퍼에 갇힌 칩은 동심도 0.005mm의 손실을 유발하기 때문입니다. 테이퍼 게이지를 사용한 연간 검사는 테이퍼 접촉이 표면 전체에 걸쳐 최소 85%인지 확인해야 합니다. 접촉이 70% 미만으로 떨어지면 홀더를 재연삭해야 합니다. 풀 스터드는 5,000사이클 후 또는 나사산에 마모가 보일 때 교체해야 합니다. 실패한 풀 스터드는 2,000N을 초과하는 힘으로 공구 이탈 사고를 유발할 수 있습니다. 토크 렌치는 ISO 40 홀더의 경우 리텐션 노브의 클램핑력이 지정된 30kN의 ±5% 이내로 유지되도록 6개월마다 교정해야 합니다.
엔지니어가 인정해야 하는 ISO 공구 홀더의 한계는 무엇인가?
주요 한계는 양면 접촉이 없다는 점으로, 고속 스핀들(15,000RPM 이상)에서 원심력으로 인해 테이퍼가 약간 팽창하여 클램핑력을 감소시키고 공구 인발을 유발할 수 있습니다. 이는 절삭력이 높은 대구경 페이스 밀(63mm 이상)에서 특히 문제가 됩니다. 또한 ISO 홀더는 HSK보다 무겁습니다. ISO 50 홀더는 2.5kg인 반면 HSK 100은 1.8kg으로, 스핀들 부하가 증가하고 머시닝 센터의 가속 속도가 10% 감소합니다. 미세 가공(직경 1mm 미만 공구)의 경우, 새 ISO 홀더의 런아웃(0.005mm)도 너무 높아 유압 또는 슈링크 핏 홀더만 권장됩니다. 마지막으로, 냉각수 관통 적용의 경우 ISO 홀더는 70bar 이상의 압력에서 누출되기 쉬운 복잡한 내부 씰이 필요한 반면, HSK는 80bar를 안정적으로 처리합니다.
ISO 공구 홀더를 스마트 제조 및 자동화용으로 개조할 수 있는가?
예, ISO 공구 홀더는 공구 수명 추적 및 식별을 위해 내장형 RFID 칩으로 개조할 수 있습니다. 표준 RFID 태그는 개당 USD 12의 비용으로 풀 스터드 또는 홀더 본체에 설치할 수 있어, 머시닝 컨트롤이 공구 ID, 오프셋, 잔여 수명을 자동으로 읽을 수 있습니다. 이 통합은 오식별이 주요 오류 원인인 자동 팔레트 시스템과 로봇 공구 교환기에 필수적입니다. Industry 4.0 구현을 위해 진동과 온도를 측정하는 센서를 홀더 본체에 부착하고 블루투스를 통해 중앙 모니터링 시스템으로 데이터를 전송할 수 있습니다. 이 개조 비용은 홀더당 USD 180입니다. BQUQ에서는 DMG MORI 머신에 RFID 장착 ISO 홀더를 배포하여 공구 셋업 시간을 35% 줄이고 수동 데이터 입력 오류를 제거했습니다.
글로벌 표준과 공급망 가용성은 ISO 공구 선택에 어떤 영향을 미치는가?
ISO 공구는 성숙한 글로벌 공급망의 혜택을 받으며, Sandvik, Kennametal, BQUQ와 같은 중국 공급업체를 포함한 200개 이상의 제조업체에서 홀더를 공급받을 수 있어 표준 품목의 리드 타임이 3~5일입니다. ISO 홀더의 상호 교환성은 중국 공장에서 구매한 홀더가 테이퍼가 인증된 경우 AT3 공차가 보장된 일본 또는 독일 스핀들에 맞는다는 것을 의미합니다. 이는 둥관의 작업장이 미국 고객으로부터 ISO 50 공구를 지정한 프로그램을 받아 공구 수정 없이 즉시 실행할 수 있는 글로벌 생산 네트워크에서 중요한 이점입니다. 이 표준은 보링 헤드에서 탭핑 척까지 다양한 액세서리도 지원하여 일반 가공에 가장 다용도인 인터페이스입니다.
ISO 공구 홀더 선택 및 사용에 관한 가장 일반적인 질문은 무엇인가?
ISO 40 공구 홀더 전체 세트의 비용은 얼마인가?
ER 콜릿, 풀 스터드, 렌치를 포함한 10개 ISO 40 홀더 스타터 세트는 품질 좋은 중국산 공구의 경우 USD 450~700이며, 프리미엄 유럽산 세트는 USD 1,200 이상입니다. 30개 홀더의 전체 생산 라인의 경우 공구 패키지에 최소 USD 1,500을 예산해야 합니다. 이는 동급 HSK 시스템보다 여전히 50% 저렴합니다.
ISO 40 홀더가 전달할 수 있는 최대 절삭 토크는 얼마인가?
표준 풀 스터드가 있는 ISO 40 홀더는 테이퍼가 미끄러지기 시작하기 전에 약 200Nm의 최대 토크를 전달할 수 있습니다. 이는 4,000RPM에서 강철의 32mm 직경 엔드밀에 충분하지만, 더 큰 커터의 경우 최대 500Nm를 처리하는 ISO 50으로 업그레이드해야 합니다. 이 토크를 초과하면 테이퍼에 영구적인 손상이 발생합니다.
Mazak 또는 Haas 머신에 어떤 풀 스터드 표준을 사용해야 하는가?
Mazak 머신은 일반적으로 MAS BT 풀 스터드를 사용하는 반면, Fanuc과 Haas는 ISO 7388/2를 사용합니다. 풀 스터드를 머신의 리텐션 노브 형상에 맞춰야 합니다. 잘못된 스터드를 사용하면 공구 낙하가 발생할 수 있습니다. 필요한 풀 스터드 헤드 각도는 머신 매뉴얼을 확인하십시오. ISO의 경우 일반적으로 45도입니다.
ISO 공구 홀더를 얼마나 자주 재밸런싱해야 하는가?
절삭 공구를 교체하거나 새 콜릿을 사용할 때마다 ISO 홀더를 G2.5로 재밸런싱하십시오. 8,000RPM 미만의 정적 작업에서는 밸런싱이 중요하지 않지만, 10,000RPM 이상의 고속 정삭에서는 공구를 조립할 때마다 재밸런싱하십시오. 간단한 2평면 밸런서는 USD 2,000이며 스핀들 베어링 마모를 줄여 투자 비용을 회수합니다.
ISO 홀더에서 콜릿 대신 유압 척을 사용하는 것이 더 나은 경우는 언제인가?
0.005mm 미만의 런아웃과 거울 표면 조도(Ra 0.4µm)가 필요한 정삭 가공에는 유압 척을 사용하십시오. 유압 척은 또한 우수한 진동 감쇠를 제공하여 채터링 마크를 줄입니다. 그러나 개당 USD 300이며 압력 조정에 30초의 사이클 타임이 필요합니다. 황삭에는 ER 콜릿을 사용하십시오.
20,000RPM 정격의 고속 스핀들에 ISO 공구 홀더를 사용할 수 있는가?
예, 하지만 정밀 밸런싱된 ISO 홀더(G2.5)를 구매하고 공구 돌출부를 80mm 미만으로 유지해야 합니다. 20,000RPM에서 원심력이 홀더를 팽창시키므로 클램핑력을 유지하려면 ISO 홀더 내부에 슈링크 핏 어댑터를 사용해야 합니다. 16,000RPM 이상의 연속 작동에는 HSK를 권장합니다.
ISO 공구 홀더가 마모되었는지 어떻게 확인하는가?
테이퍼에 얇은 파란색 염료 층을 바르고 스핀들에 삽입한 후 한 번 회전시키십시오. 접촉 패턴이 테이퍼 표면의 80% 미만을 덮으면 홀더가 마모된 것이므로 재연삭해야 합니다. 또한 게이지 라인의 런아웃을 확인하십시오. 0.01mm를 초과하면 홀더는 더 이상 정밀 작업에 적합하지 않습니다.
결론적으로 ISO 공구 홀더는 구식이 아닙니다. 이는 표준 머시닝 센터를 위한 합리적인 선택이며, CNC 작업의 80%에서 여전히 비교할 수 없는 강성, 비용, 가용성의 검증된 균형을 제공합니다. BQUQ와 같은 글로벌 작업장의 경우 ISO 공구 인벤토리를 유지하면 다양한 머신 브랜드 간 유연성을 보장하고 자본 지출을 줄여 고급 절삭 공구에 투자할 수 있습니다. 극한 속도, 양면 접촉 또는 미세 정밀도가 필요한 애플리케이션에는 HSK 또는 Capto로의 업그레이드가 정당화되지만, 일상적인 생산에는 ISO가 공장 현장의 견고하고 경제적인 중추로 남아 있습니다.
