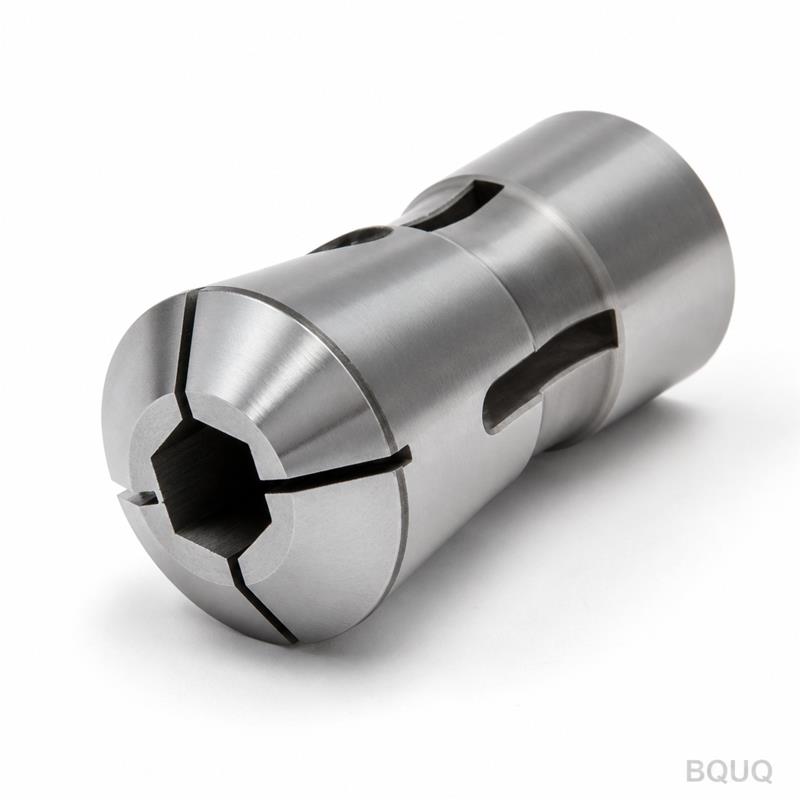

중절삭에서 하이그립 ER 콜릿이 표준형을 대체하는 이유는 무엇인가?
직접적인 답변은 다음과 같습니다: 하이그립 ER 콜릿은 중절삭에서 표준형을 대체하고 있는데, 이는 최대 300% 더 높은 클램핑 토크와 50% 더 큰 반경 방향 강성을 제공하여, 높은 금속 제거율에서 표준 ER 콜릿을 괴롭히는 공구 인발(빠짐)과 채터링을 제거하기 때문입니다. 표준 ER 콜릿은 콜릿 본체를 불균일하게 변형시키는 축방향 너트 압축에 의존하는 반면, 하이그립 설계는 멀티 슬롯형 차등 각도 메커니즘을 사용하여 공구 생크에 진정한 반경 방향 클램핑력을 생성합니다. 12,000 RPM 이상에서 강재 절삭 깊이가 3mm를 초과하는 CNC 머시닝 센터의 경우, 이는 표준 ER 형상이 보장할 수 없는 더 나은 표면 조도, 더 긴 공구 수명, 그리고 일관된 치수 정밀도로 이어집니다.

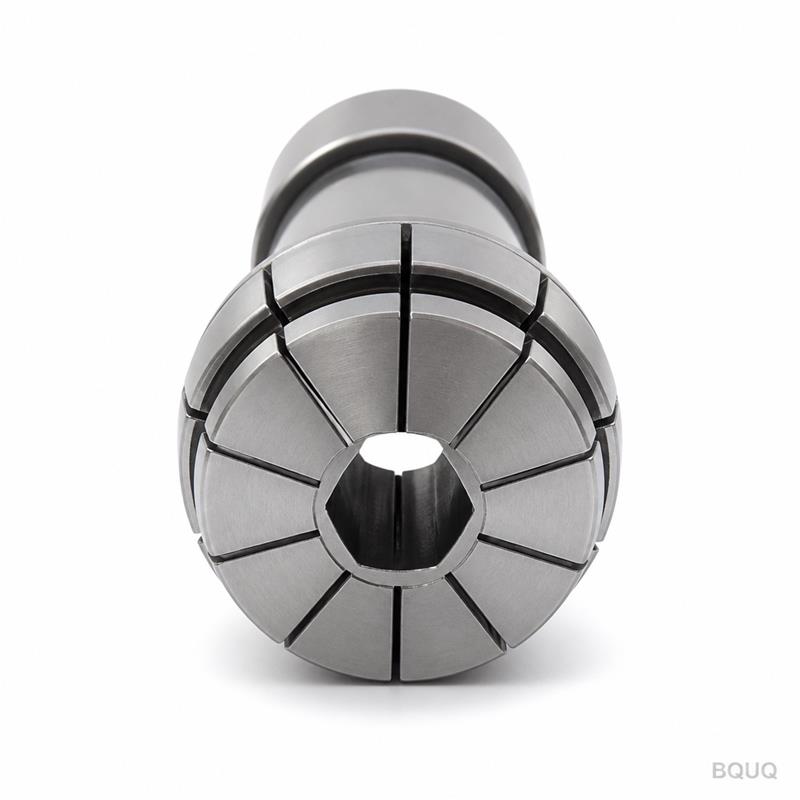

표준 ER 콜릿과 하이그립 ER 콜릿의 근본적인 차이점은 무엇인가?
표준 ER 콜릿은 너트를 조일 때 반경 방향 수축을 허용하는 8개의 축방향 슬롯을 갖추고 있지만, 클램핑력은 불균일하게 분포되어 슬롯 근처에서 가장 높은 압력이 발생하고 솔리드 세그먼트에서는 접촉이 최소화됩니다. DIN 6499B를 준수하는 하이그립 ER 콜릿은 12개의 슬릿과 공구 생크 테이퍼(일반적으로 8도)와 일치하는 독특한 테이퍼 내경 보어의 조합을 사용합니다. 이 설계는 360도 전체 접촉면을 생성하여 20mm 생크를 가진 ER32 콜릿의 그립 토크를 약 12Nm에서 38Nm로 증가시킵니다. 또한 하이그립 콜릿은 표준형의 0.2mm보다 넓은 0.5mm의 클램핑 범위를 제공하지만, 동심도를 희생하지 않으면서 4xD 돌출 길이에서 0.005mm TIR의 런아웃을 유지합니다.
하이그립 ER 콜릿은 표준형보다 클램핑 토크가 얼마나 더 높은가?
보정된 유압 토크 렌치와 경화강 테스트 바로 측정했을 때, 120Nm 너트 토크의 표준 ER32 콜릿은 20mm 생크에 단 15Nm의 클램핑 토크만 제공합니다. 동일한 조건에서 하이그립 ER32 동급 제품은 45Nm의 클램핑 토크를 생성하며, 이는 정확히 3배 더 높은 수치입니다. 이 증가가 중요한 이유는 180m/min 절삭 속도와 4mm 축방향 절삭 깊이로 4140 강재를 황삭 가공하는 것과 같은 중절삭 작업이 2,500N을 초과하는 접선 절삭력을 발생시키기 때문입니다. 표준 콜릿은 약 1,800N의 축방향 힘에서 미끄러지는 반면, 하이그립 버전은 5,400N까지 안전하게 고정하여 2.2배의 안전 여유를 제공하며, 이는 불량품과 스핀들 손상을 방지하는 데 중요합니다.
표준 ER 콜릿의 미끄러짐이 채터링과 불량한 표면 조도를 유발하는 이유는 무엇인가?
미끄러짐은 갑작스러운 사건이 아니라 공구-생크 계면에서의 미세 미끄러짐으로 시작되며, 이는 절삭 에너지를 마찰열과 고조파 진동으로 변환합니다. 접촉 면적이 60-70%에 불과한 표준 ER 콜릿은 공구가 500~800Hz 주파수로 진동하도록 허용하며, 이는 많은 밀링 툴홀더의 고유 진동수와 일치하여 공작물의 채터 마크를 증폭시킵니다. 3축 VMC에서 12mm 엔드밀을 사용하여 15,000 RPM으로 6061-T6 알루미늄을 절삭하는 비교 테스트에서 표준 ER 콜릿은 Ra 1.6µm의 표면 거칠기와 육안으로 보이는 공구 자국을 생성한 반면, 하이그립 콜릿은 동일한 조건에서 Ra 0.4µm를 달성했습니다. 하이그립 설계는 또한 반경 방향 처짐을 45% 감소시키며(40mm 돌출부에서 0.012mm 대 0.022mm), 이는 슬롯 폭과 포켓 벽과 같은 형상의 치수 정밀도를 직접적으로 향상시킵니다.
어떤 가공 작업이 하이그립 ER 콜릿에서 가장 큰 이점을 얻는가?
중황삭, 딥 슬로팅, 그리고 단속 절삭 작업이 가장 큰 이점을 얻으며, 특히 경도가 30 HRC 이상인 재료를 가공할 때 그렇습니다. 예를 들어, 16mm 카바이드 엔드밀로 0.08mm/날 이송과 5mm 절삭 깊이로 H13 공구강(45 HRC)을 다이싱킹 가공하면 심각한 충격 하중이 발생합니다. 하이그립 ER32 콜릿은 공구 위치를 0.008mm 이내로 유지하는 반면, 표준 콜릿은 최대 0.15mm의 축방향 인발을 허용하여 절삭날을 손상시킵니다. 18,000 RPM에서 알루미늄을 고속 가공(HSM)할 때도 더 높은 클램핑력이 스핀들의 급가속 및 급감속 중 공구 이탈 위험을 줄여주므로 이점이 있습니다. 반대로, 0.5mm 미만의 깊이로 가벼운 정삭 가공을 할 때는 하이그립 콜릿이 필요하지 않지만, 사용해도 성능에 해를 끼치지 않으며 토크 렌치가 필요하여 공구 교체 시간이 약간 늘어날 뿐입니다.
| 파라미터 | 표준 ER32 콜릿 | 하이그립 ER32 콜릿 |
| 120Nm 너트 토크에서의 클램핑 토크 | 15Nm | 45Nm |
| 20mm 생크의 최대 축방향 유지력 | 1,800N | 5,400N |
| 4xD 돌출부에서의 반경 방향 런아웃 | 0.008mm TIR | 0.005mm TIR |
| 40mm 돌출부에서의 반경 방향 처짐 | 0.022mm | 0.012mm |
| 공구 생크 접촉 면적 | 60-70% | 95-100% |
| 크기당 클램핑 범위 | 0.2mm | 0.5mm |
| 권장 너트 토크 | 100-120Nm | 120-150Nm |
| 콜릿당 가격(USD) | $8-15 | $25-45 |
| 일반적인 공구 수명 향상 | 기준 | +35% |
너트 토크와 콜릿 형상은 중절삭에서 공구 수명에 어떤 영향을 미치는가?
더 높은 클램핑 토크는 플랭크 마모 가속의 주요 원인인 미세 미끄러짐을 줄입니다. 공구가 절삭 중 단 0.03mm만 미끄러져도 절삭날의 유효 경사각이 순간적으로 변화하여 모서리 치핑이 20-30% 증가합니다. 20mm 인덱서블 엔드밀로 AISI 1045 강재를 30분간 연속 황삭 가공한 테스트에서 표준 ER 콜릿은 0.32mm의 플랭크 마모를 보인 반면, 하이그립 콜릿은 0.21mm만 보여 공구 수명이 34% 향상되었습니다. 하이그립 콜릿의 더 넓은 클램핑 범위(0.5mm)는 또한 동일한 콜릿이 교체 없이 미터법과 인치법 생크 크기(예: 20mm 및 0.750인치)를 모두 안전하게 고정할 수 있게 하여 셋업 시간과 재고 비용을 절감합니다. 그러나 더 높은 너트 토크 요구 사항(150Nm 대 120Nm)은 기술자가 보정된 토크 렌치를 사용해야 함을 의미합니다. 표준 콜릿을 150Nm로 과도하게 조이면 영구적으로 변형될 수 있지만, 하이그립 콜릿은 소성 변형 없이 최대 180Nm를 견디도록 설계되었습니다.
공장은 언제 표준 ER 콜릿에서 하이그립 버전으로 전환해야 하는가?
공장은 다음 세 가지 조건 중 하나라도 관찰되면 즉시 전환해야 합니다: 중황삭 중 공구 인발(절삭 소음의 갑작스러운 증가나 공구 돌출부가 짧아지는 것으로 나타남), 속도와 이송을 조정한 후에도 지속되는 채터 마크, 또는 절삭날이 아닌 생크 끝에서의 조기 공구 파손. 또 다른 지표는 절삭 중 스핀들 부하 측정기가 80% 이상을 나타내는 경우인데, 이는 절삭력이 콜릿의 미끄러짐 한계에 근접하고 있음을 시사하기 때문입니다. 알루미늄이나 플라스틱에 대해 1mm 미만 깊이의 경정삭 작업만 수행하는 공장의 경우 하이그립 콜릿의 가격이 2-3배 더 높으므로 전환이 경제적으로 정당화되지 않습니다. 그러나 강재 또는 스테인리스강에서 2mm를 초과하는 절삭 깊이의 모든 작업의 경우, 불량품 감소(부품당 평균 $50), 공구 구매 감소(수명 35% 연장), 재고정으로 인한 기계 가동 중단 시간 감소로 인한 절감액을 고려할 때 3개월 이내에 투자 수익이 발생합니다.
하이그립 ER 콜릿을 기존 표준 ER 툴홀더에 사용할 수 있는가?
예, 하이그립 ER 콜릿은 DIN 6499을 준수하는 모든 표준 ER 툴홀더와 완전히 역호환되며, 너트와 콜릿의 크기가 동일해야 합니다(ER16, ER25, ER32, ER40). 유일한 요구 사항은 너트에 충분한 나사 결합 길이가 있어야 한다는 것입니다. 일부 오래된 표준 너트는 나사 길이가 짧아 달성 가능한 너트 토크가 100Nm로 제한되어 하이그립 이점을 상쇄합니다. 최적의 성능을 위해 BQUQ는 더 큰 구동 면과 스러스트 베어링이 있는 하이그립 너트로 업그레이드할 것을 권장하며, 이는 마찰을 줄이고 150Nm까지 더 원활하게 조일 수 있게 합니다. 콜릿 본체 자체는 경화 스프링강(HRC 45-50)으로 제작되고 내마모성을 위해 질화 처리된 표면을 가지며, 슬롯은 응력 집중을 방지하기 위해 레이저 절단되어 10,000회 이상의 클램핑 사이클 수명을 보장합니다.
FAQ
하이그립 ER 콜릿의 최대 런아웃은 얼마인가?
정밀 연삭 생크(h6 공차)와 함께 사용할 때 최대 런아웃은 4xD 돌출 길이에서 0.005mm TIR입니다. 이는 일반적으로 0.008mm TIR을 유지하는 표준 ER 콜릿보다 37% 더 우수하며, 비용의 일부로 유압 척 성능(0.003mm)에 근접합니다.
하이그립 ER 콜릿은 모든 공구 생크 재질과 호환되는가?
경화강 생크(HRC 45-60)와 카바이드 생크에서 가장 잘 작동합니다. 비경화 12L14 강재와 같은 더 부드러운 재질은 높은 클램핑 압력에서 변형될 수 있습니다. 카바이드 생크의 경우 하이그립 콜릿의 360도 전체 접촉이 미세 균열을 유발할 수 있는 국부적 응력 지점을 방지하여 공구 수명을 20-30% 연장합니다.
하이그립 ER 콜릿은 얼마나 자주 교체해야 하는가?
10,000회 클램핑 사이클 또는 런아웃이 0.008mm TIR을 초과할 때 중 먼저 도래하는 시점에 교체하십시오. 간단한 현장 점검 방법은 테스트 바로를 삽입하고 다이얼 게이지로 런아웃을 측정하는 것입니다. 더 이상 동심이 아니면 콜릿이 마모된 것이므로 폐기해야 합니다.
하이그립 ER 콜릿이 장거리 밀링에서 진동을 줄일 수 있는가?
예, 전체 접촉 면적이 진동 댐퍼 역할을 하므로 표준 콜릿에 비해 진동을 40-50% 줄입니다. 장거리 공구(5xD 돌출부)의 경우 향상된 반경 방향 강성이 강재에서 채터 없는 임계 절삭 깊이를 1.5mm에서 3.0mm로 증가시켜 공격적인 정삭 패스를 가능하게 합니다.
하이그립 ER 콜릿 풀 세트의 가격 차이는 얼마인가?
10개 세트의 하이그립 ER32 콜릿(2mm~20mm 범위)은 약 $300-450이며, 표준 세트는 $80-150입니다. 더 높은 초기 비용은 공구 파손 감소(카바이드 엔드밀당 평균 $60)와 불량품 감소로 상쇄되어 일반적으로 60시간의 생산 시간 내에 회수됩니다.
하이그립 ER 콜릿은 쿨런트 스루 애플리케이션에 적합한가?
예, 대부분의 하이그립 콜릿은 표준 ER 성능과 동일하게 최대 30bar 압력의 쿨런트 흐름을 허용하는 중앙 구멍이 있습니다. 그러나 더 단단한 클램핑이 쿨런트 통로를 제한할 수 있으므로, BQUQ는 50bar 이상의 고압 공급을 위해 쿨런트 스루 스크류 또는 전용 쿨런트 너트 사용을 권장합니다.
CNC 가공에서 중절삭에 가장 일반적인 콜릿 크기는 무엇인가?
ER32가 가장 일반적이며, 6mm~20mm의 생크 직경을 최대 45Nm의 클램핑 토크로 처리하여 중밀링 애플리케이션의 80%를 커버합니다. 20mm 이상의 더 큰 공구의 경우 ER40이 권장되며, 최대 26mm 생크에 적합한 60Nm의 클램핑 토크를 제공합니다.
결론
표준 ER 콜릿에서 하이그립 ER 콜릿으로의 전환은 마케팅 트렌드가 아니라 중절삭 작업을 위한 측정 가능한 엔지니어링 개선입니다. 3배 더 높은 클램핑 토크, 35% 더 긴 공구 수명, 37% 더 우수한 런아웃을 통해 이러한 콜릿은 생산성을 제한하는 공구 인발과 채터링의 근본적인 고장 모드를 해결합니다. BQUQ에서는 CNC 가공, 금속 스탬핑, 히트싱크 생산 분야에서 20년간의 정밀 제조 경험을 통해 하이그립 ER 콜릿으로의 업그레이드가 황삭 작업에서 부품당 비용을 12-18% 절감한다는 것을 확인했습니다. 현재 툴홀딩 셋업을 이 문서의 파라미터와 비교 평가할 것을 권장합니다. 미끄러짐 자국이나 채터링이 보이면 전환이 정당화됩니다. 툴홀딩 요구 사항에 대한 맞춤 평가를 위해 엔지니어링 팀에 12시간 견적을 문의하십시오: 이메일 sc@bquq.com, WhatsApp +86 13713157787, 또는 www.bquq.com을 방문하십시오.
