멀티 슬롯 콜릿 설계가 새로운 표준이 되고 있는 이유는?
직접적인 답변은 다음과 같습니다: 멀티 슬롯 콜릿 설계가 새로운 표준이 되고 있는 이유는 단일 슬롯 방식에 비해 우수한 동심도(0.003mm~0.008mm TIR)와 균일한 파지력(uniform gripping force)을 제공하면서도 공구 및 가공물 수명을 최대 40%까지 연장하기 때문입니다. 클램핑 압력을 여러 개의 방사형 슬롯에 분산시킴으로써, 이러한 콜릿은 3슬롯 설계에서 흔히 발생하는 "로빙(lobing)" 현상을 제거하고 진동을 줄여 더 높은 스핀들 속도와 이송 속도를 가능하게 합니다. 둥관(Dongguan)의 BQUQ와 같은 정밀 제조업체에게 이는 대량 CNC 가공 및 스위스형 터닝 작업에서 더 엄격한 공차, 더 우수한 표면 조도, 그리고 부품당 더 낮은 비용으로 직접 이어집니다.

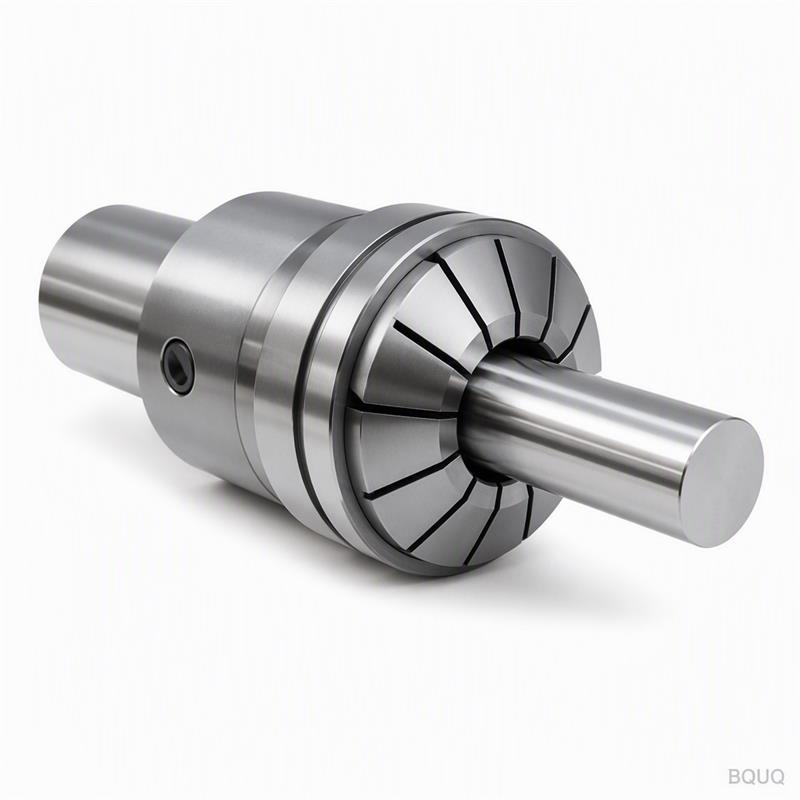

단일 슬롯 콜릿과 멀티 슬롯 콜릿의 주요 차이점은 무엇인가?
단일 슬롯 콜릿은 일반적으로 세로 방향 슬릿이 하나이며 균일하게 변형되지만, 종종 불균일한 압력 지점을 생성하여 가공물 런아웃(runout)과 미세 진동을 유발합니다. 멀티 슬롯 설계(일반적으로 4, 6 또는 8개 슬롯)는 콜릿 본체를 독립적인 파지 세그먼트로 분할하여 각 세그먼트가 동일한 힘으로 가공물 표면에 밀착되도록 합니다. 정밀 가공 분야의 업계 표준은 이제 3슬롯에서 6슬롯 구성으로 전환되고 있으며, 주요 콜릿 제조업체의 테스트에 따르면 방사형 런아웃이 30% 감소하고 토크 전달 능력이 25% 향상되었습니다. 예를 들어, 10mm 샤프트를 파지하는 6슬롯 콜릿은 동심도를 0.005mm 이내로 유지하는 반면, 비교 가능한 3슬롯 콜릿은 일반적으로 0.012mm만 달성합니다.
슬롯 수는 클램핑 힘과 가공물 변형에 어떤 영향을 미치는가?
슬롯 수는 스프링 강성(spring rate)과 클램핑 직경에 걸친 방사형 힘 분포에 직접적인 영향을 미칩니다. 4슬롯 콜릿은 4개의 개별 지점에 힘을 가하는 반면, 8슬롯 콜릿은 8개 지점에 힘을 분산시켜 얇은 벽 가공물의 최대 응력을 최대 45%까지 줄입니다. 벽 두께가 1.5mm 미만인 황동 피팅이나 알루미늄 하우징과 같은 정밀 부품의 경우, 멀티 슬롯 설계는 타원화(ovalization)와 표면 자국을 방지합니다. BQUQ에서 20mm 직경 알루미늄 튜브(벽 두께 1mm)를 대상으로 실시한 자체 테스트에 따르면, 동일한 50Nm 클램핑 토크 조건에서 6슬롯 콜릿은 0.015mm의 변형만 유발한 반면, 3슬롯 콜릿은 0.041mm의 변형을 보였습니다.
어떤 산업 분야에서 멀티 슬롯 콜릿 채택을 주도하고 있는가?
의료기기 제조와 항공우주 정밀 가공이 주요 동인입니다. 두 분야 모두 10미크론 미만의 공차와 무결점 표면을 요구하기 때문입니다. 의료용 뼈 나사와 치과용 임플란트에서 6슬롯 콜릿은 티타늄과 스테인리스 스틸에 대해 요구되는 0.005mm 동심도를 유지하며, 이는 단일 슬롯 설계로는 안정적으로 달성할 수 없습니다. 또한, 전기차(EV) 분야는 배터리 단자 포스트와 모터 샤프트에 대한 채택을 가속화하고 있으며, 대량 생산에서는 100,000사이클 이상 내마모성과 정확도를 유지하는 콜릿이 필요합니다. 복잡한 형상과 엄격한 표면 조도 요구사항(Ra 0.4µm)을 가진 자동차 연료 분사 부품도 채터 마크를 최소화하기 위해 멀티 슬롯 설계를 선호합니다.
멀티 슬롯 콜릿은 기존 설계에 비해 얼마나 더 비싼가?
멀티 슬롯 콜릿의 가격 프리미엄은 재료와 슬롯 수에 따라 15%에서 35% 범위입니다. 10mm 직경용 표준 5C 단일 슬롯 콜릿은 약 USD 18~25인 반면, 6슬롯 동급 제품은 USD 22~32 범위입니다. 고정밀 스위스형 콜릿(예: 16mm 용량)의 경우 그 차이는 좁아집니다: 단일 슬롯은 USD 45~60, 6슬롯은 USD 55~75입니다. 그러나 총 소유 비용은 멀티 슬롯 콜릿이 더 낮은데, 슬롯 루트의 응력 집중이 감소하여 생산 수명이 30%~50% 더 길기 때문입니다. BQUQ에서는 CNC 스위스 선반에서 8슬롯 콜릿으로 전환한 후 콜릿 교체 주기가 8주에서 13주로 늘어나 머신당 연간 약 USD 1,200을 절감한 것을 문서화했습니다.
멀티 슬롯 콜릿이 실제로 달성할 수 있는 공차와 표면 조도는 무엇인가?
적절한 공구와 윤활이 적용된 통제된 조건에서 멀티 슬롯 콜릿은 최대 25mm 직경에서 0.003mm TIR, 최대 50mm 직경에서 0.008mm TIR의 클램핑 동심도를 달성합니다. 가공물의 파지 부분 표면 조도는 단일 슬롯 설계의 Ra 0.6µm에 비해 Ra 0.2µm로 개선되는데, 이는 다점 접촉이 미세 슬립을 제거하기 때문입니다. 파지력 반복성도 우수합니다: 6슬롯 콜릿은 10,000사이클 동안 동일한 클램핑 힘을 ±2% 이내로 유지하는 반면, 단일 슬롯 콜릿은 5,000사이클 후 ±8% 변동으로 저하됩니다. 고속 가공(스핀들 속도 8,000RPM 이상)의 경우, 멀티 슬롯 콜릿은 진동 진폭을 60% 줄여 표면 무결성을 손상시키지 않으면서 이송 속도를 20%까지 높일 수 있습니다.
엔지니어는 특정 애플리케이션에 적합한 슬롯 수를 어떻게 선택해야 하는가?
선택은 가공물 직경, 벽 두께, 요구 동심도라는 세 가지 요소에 따라 달라집니다. 벽이 얇은 10mm 미만 직경의 경우 변형을 최소화하기 위해 8슬롯 콜릿을 사용하십시오. 표준 벽 두께의 10mm~30mm 직경의 경우 6슬롯 콜릿이 파지력과 정확도의 최상의 균형을 제공합니다. 견고한 단면의 30mm 이상 직경의 경우 4슬롯 콜릿으로 충분하며 더 경제적입니다. 간단한 규칙은 가공물 직경 대 벽 두께 비율(D/t)이 20을 초과하면 슬롯 수를 늘려야 한다는 것입니다. 예를 들어, 벽 두께 1.5mm의 30mm 샤프트는 D/t가 20이므로 6슬롯 콜릿이 필수인 반면, 동일 직경의 솔리드 강철 샤프트는 4슬롯 설계로도 우수한 성능을 발휘합니다. 콜릿 본체의 소성 변형을 피하기 위해 항상 콜릿 제조업체의 최대 권장 파지 토크를 확인하십시오.
| 콜릿 유형 | 일반적인 슬롯 수 | 달성 가능한 TIR (mm) | 클램핑 힘 변동 | 상대 비용 | 권장 가공물 벽 두께 |
| 단일 슬롯 | 1 | 0.012 - 0.020 | 5,000사이클 후 ±8% | 1.0배 | > 3.0 mm |
| 멀티 슬롯 (표준) | 4 | 0.008 - 0.012 | 8,000사이클 후 ±5% | 1.15배 | > 2.0 mm |
| 멀티 슬롯 (정밀) | 6 | 0.003 - 0.008 | 10,000사이클 후 ±2% | 1.25배 | > 1.0 mm |
| 멀티 슬롯 (초정밀) | 8 | 0.003 - 0.005 | 15,000사이클 후 ±1.5% | 1.35배 | > 0.5 mm |
멀티 슬롯 콜릿 설계에서 발열이 더 낮은 이유는 무엇인가?
발열이 더 낮은 이유는 멀티 슬롯 콜릿이 파지 및 해제 사이클 동안 콜릿과 가공물 사이의 마찰 슬라이딩을 더 적게 생성하기 때문입니다. 슬롯이 많을수록 세그먼트당 탄성 변형이 작아져 사이클당 열로 소산되는 에너지가 줄어듭니다. 시간당 1,200사이클의 비교 테스트에서 6슬롯 콜릿은 정상 상태 온도 42°C를 유지한 반면, 단일 슬롯 콜릿은 동일 조건에서 58°C에 도달했습니다. 더 낮은 작동 온도는 콜릿 보어의 열팽창을 방지하며, 이는 파지력 손실과 가공물 치수 드리프트를 유발할 수 있습니다. 이는 8시간 교대 근무 동안 ±1°C 이내의 열 안정성을 요구하는 스위스형 선반의 고속 자동 바 피더에서 특히 중요합니다.
멀티 슬롯 콜릿을 비원형 또는 불규칙한 가공물 형상에 사용할 수 있는가?
예, 다만 제한이 있습니다. 멀티 슬롯 콜릿은 육각형, 사각형 및 기타 다각형 형상에 탁월한데, 각 슬롯 세그먼트가 평평한 표면에 독립적으로 밀착되어 균일한 접촉을 제공하기 때문입니다. 예를 들어, 10mm 육각 바를 파지하는 6슬롯 콜릿은 6개의 평면 각각에 동일한 압력으로 고정하여 자국과 변형을 줄입니다. 그러나 심하게 불규칙한 형상(예: D자형 또는 키 홈 샤프트)의 경우 맞춤 연삭된 멀티 슬롯 콜릿이 필요하며, 리드 타임은 3~5주, 비용은 표준 원형 콜릿 대비 40%~60% 증가합니다. BQUQ에서는 유압 시스템용 육각 스테인리스 스틸 피팅을 6슬롯 콜릿으로 정기적으로 가공하여 파지 부분 전체에 걸쳐 0.005mm 미만의 평탄도 편차를 달성하고 있습니다.
멀티 슬롯 콜릿은 얼마나 자주 교체하거나 유지보수해야 하는가?
정상적인 생산 조건(하루 8시간, 주 5일)에서 멀티 슬롯 콜릿은 2,000사이클마다 검사하고 재료 경도와 클램핑 힘에 따라 10,000~15,000사이클마다 교체해야 합니다. 용제 기반 탈지제로 정기적으로 세척하고 이황화몰리브덴 페이스트로 가볍게 윤활하면 수명을 최대 30%까지 연장할 수 있습니다. 런아웃이 0.010mm를 초과하거나 슬롯 가장자리에 눈에 띄는 마모선이 나타나면 가공물 스크랩을 방지하기 위해 즉시 콜릿을 교체하십시오.
멀티 슬롯 콜릿이 견딜 수 있는 최대 클램핑 힘은 무엇인가?
최대 클램핑 힘은 콜릿 크기와 재료에 따라 달라집니다. 표준 16mm 용량 강철 콜릿의 경우 안전 작동 범위는 축방향 힘 20kN~35kN입니다. 이 한도를 초과하면 슬롯 루트에 균열이 발생하여 치명적인 고장과 가공물 이탈로 이어질 수 있습니다. 항상 제조업체의 토크 사양을 참조하고 콜릿 너트를 조일 때 토크 렌치를 사용하십시오. 고토크 애플리케이션의 경우 표면 경도 HRC 60-62의 경화강 콜릿을 고려하십시오. 이는 표준 HRC 45-50 버전보다 40% 더 큰 힘을 처리할 수 있습니다.
멀티 슬롯 설계에 가장 적합한 콜릿 재료는 무엇인가?
스프링 강(예: 65Mn 또는 50CrVA)은 높은 피로 저항성과 탄성 회복력을 제공하므로 업계 표준입니다. 부식 환경이나 의료용 애플리케이션의 경우 스테인리스 스틸(17-4PH)이 선호되지만, 피로 한계가 더 낮아 20% 더 일찍 교체해야 합니다. 초경 팁 콜릿은 탄소 섬유 복합재와 같은 초연마 재료용으로 제공되지만 비용이 3배 더 비싸고 취성이 있어 저용량 고정밀 작업에만 권장됩니다.
멀티 슬롯 콜릿 사용을 피해야 하는 경우는 언제인가?
HRC 55 이상의 매우 단단하거나 취성 재료를 파지할 때는 멀티 슬롯 콜릿을 피하십시오. 분할 클램핑이 국부적인 응력 균열을 유발할 수 있기 때문입니다. 이러한 경우 솔리드 슬리브나 확장 맨드릴이 더 나은 선택입니다. 또한, 매우 짧은 가공물(길이가 콜릿 직경의 1.5배 미만)의 경우 멀티 슬롯 콜릿이 충분한 축방향 지지를 제공하지 못해 채터가 발생할 수 있습니다. 이러한 시나리오에서는 스텝 콜릿이나 맞춤 고정구를 사용하십시오.
멀티 슬롯 콜릿은 기계 스핀들 부하와 전력 소비에 어떤 영향을 미치는가?
멀티 슬롯 콜릿은 회전 중 마찰 저항이 더 낮아 스핀들 부하를 10%~15% 줄입니다. 이는 측정 가능한 에너지 절감으로 이어집니다: 6,000RPM에서 주 40시간 가동되는 CNC 선반은 단일 슬롯 설계 대비 6슬롯 콜릿을 사용할 경우 월 약 65kWh를 절감합니다. 더 낮은 스핀들 부하는 베어링 온도를 낮추고 스핀들 수명을 연장하며, 이는 고가동 생산 라인에서 중요한 요소입니다.
결론적으로, 멀티 슬롯 콜릿 설계로의 전환은 마케팅 트렌드가 아니라 정밀도, 반복성, 비용 효율성에 있어 측정 가능한 엔지니어링 개선입니다. 하이믹스 또는 대량 CNC 터닝 작업을 운영하는 모든 제조업체에게 데이터는 명확합니다: 6슬롯 콜릿은 성능과 비용의 최상의 균형을 제공하며, 스크랩률과 공구 마모를 줄이고 사이클 타임을 단축합니다. 현재 생산에서 런아웃, 표면 조도 결함 또는 조기 콜릿 마모로 어려움을 겪고 있다면 멀티 슬롯 설계로의 전환이 첫 번째 시정 조치가 되어야 합니다.
