드릴링용 콜릿 척: 홀 위치 정밀 유지
간단한 답변: 콜릿 척은 드릴을 스핀들 축에 몇 미크론 이내로 센터링하고, 스크롤 척의 조(jaw) 간 변동 없이 그 위치를 유지하기 때문에 드릴링된 홀의 위치를 정확하게 유지합니다. 양호한 ER32 또는 TG100 홀더에 연마된 콜릿과 h6 생크 드릴을 사용하면 3×D에서 총 지시 런아웃(TIR)은 일반적으로 5–15 µm이며, 3조 척의 경우 30–100 µm입니다. 이 차이는 거의 직접적으로 홀 위치 오차에 반영됩니다. TIR을 10 µm 이하로 유지하면 5 mm 홀에서 스팟 드릴 없이 ±0.02 mm 진위치를 유지할 수 있습니다. TIR이 25 µm를 초과하면 0.05–0.10 mm의 편차와 오버사이즈로 절삭되는 리밍 홀이 발생할 것으로 예상됩니다.
홀 위치는 드릴링 문제처럼 보이지만 거의 항상 공작물 고정 문제인 특성 중 하나입니다. 드릴은 홀이 어디로 갈지 결정하지 않습니다. 홀더가 결정합니다. 드릴 축이 명령된 위치에서 기울어지거나 오프셋되면 치즐 에지가 걷고, 마진이 문지르며, 홀은 도면과 다른 곳에 위치합니다.
이 글에서는 드릴링용 콜릿 척이 실제로 홀 위치를 어떻게 제어하는지, 오차 예산이 어디로 가는지, 주어진 공차에 대해 ER, TG 및 5C 시스템 중에서 어떻게 선택하는지 분석합니다.
콜릿 척이 조 척보다 홀 위치를 더 잘 유지하는 이유는 무엇입니까?
3조 또는 4조 척은 공구를 3개 또는 4개의 개별 접촉점에 위치시킵니다. 각 조는 자체 리드 오차, 자체 마모, 자체 클램핑 force를 가지고 있습니다. 척을 조이면 공구는 이러한 접촉점의 평균값 쪽으로 밀리며, 이 값은 다시 척을 물릴 때마다 변경되고 조가 불균일하게 마모됨에 따라 다시 변경됩니다.
콜릿은 탄성 강철의 닫힌 링입니다. 너트가 콜릿을 홀더 테이퍼로 밀어 넣으면 콜릿이 공구 생크 주위로 균일하게 붕괴됩니다. 접촉은 360°이므로 공구는 3개 또는 4개의 패드가 아닌 전체 원주에 의해 센터링됩니다.
실질적인 결과:
- 반복성. 동일한 드릴을 콜릿에 다시 물리면 일반적으로 이전 위치의 2–5 µm 이내로 돌아갑니다. 조 척은 20–50 µm 이동할 수 있습니다.
- 대칭성. 콜릿 클램핑은 방사상 대칭이므로 드릴 생크를 구부리지 않습니다. 조 척은 작은 드릴을 몇 미크론 구부려 포인트를 축에서 기울일 수 있습니다.
- 단위 크기당 강성. 콜릿 너트는 공구에 가깝게 위치하여 오버행을 최소화합니다. 이는 드릴 편향의 가장 큰 원인입니다.
특히 드릴링의 경우 두 번째 포인트가 대부분 사람들이 인식하는 것보다 더 중요합니다. 3 mm 카바이드 드릴은 생크 강성이 몇 N/µm로 측정됩니다. 생크에서 5 µm 구부리면 포인트는 5 µm에 오버행이 증폭하는 만큼 이동합니다.
홀 위치 오차 예산
드릴링된 홀의 위치 오차는 네 가지 원인에서 발생합니다. 그 중 하나만 드릴입니다.
| 오차 원인 | 일반적 기여도 | 비고 |
|---|---|---|
| 스핀들 + 홀더 + 콜릿 TIR | 5–20 µm | 지배적이며 제어 가능 |
| 드릴 포인트 비대칭 (웹, 치즐 에지) | 5–30 µm | 연삭 품질, 포인트 각도 |
| 사이클 중 열 성장 | 3–15 µm | 콜릿 열 안정성 참조 |
| 기계 위치 결정 + 서보 오차 | 2–10 µm | 볼 스크류, 엔코더, 백래시 |
| 공작물 편향 / 클램핑 | 5–50 µm | 얇은 벽, 지지되지 않은 부분 |
진위치 공차가 0.05 mm(±0.025 mm 반경)인 경우 이러한 값의 제곱합 제곱근이 그보다 충분히 낮아야 합니다. 이는 일반적으로 홀더 TIR을 10 µm 이하로 유지하고 드릴을 날카롭게 유지하는 것을 의미합니다.
이 표는 또한 스팟 드릴을 추가하는 것이 도움이 되는 이유를 설명합니다. 드릴이 따라갈 원추형 시트를 제공하여 방정식에서 드릴 포인트 비대칭 항을 제거합니다.
얼마나 많은 런아웃이 허용됩니까?
| 응용 분야 | 3×D에서 최대 TIR | 실용적인 홀더 선택 |
|---|---|---|
| 리밍 또는 보링 홀, IT7 | ≤ 5 µm | 정밀 ER 또는 TG, 연마 콜릿, h4 생크 |
| 드릴링 홀, ±0.05 mm 위치 | ≤ 15 µm | 품질 콜릿이 있는 표준 ER32/ER25 |
| 드릴링 홀, ±0.10 mm 위치 | ≤ 30 µm | ER 콜릿 또는 양호한 키리스 척 |
| 클리어런스 / 탭 홀 | ≤ 50 µm | 양호한 상태의 모든 콜릿 척 |
이는 잘 유지 관리된 스핀들에 대한 지표 값입니다. 기계, 냉각수 및 재료에 따라 달라집니다.
ER vs TG vs 5C: 드릴링에 어떤 콜릿 척을 사용합니까?
세 가지 모두 단일 각도 또는 이중 각도 콜릿 시스템이지만 드릴링 하중에서 다르게 작동합니다.
| 시스템 | 콜릿 각도 | 콜릿당 그립 범위 | 일반적 TIR | 최적 용도 |
|---|---|---|---|---|
| ER (ER11–ER50) | 8° 단일 각도 | 1 mm | 5–15 µm | 일반 드릴링, 넓은 생크 범위 |
| TG (TG100, TG150) | 8° 더 긴 접촉 길이 | 0.5 mm | 3–10 µm | 더 높은 강성, 더 단단한 그립 |
| 5C | 10° + 바디 보어 | 고정 보어 크기 | 3–8 µm | 선반 드릴링, 바 작업, 빠른 교체 |
| DA | 8° 이중 각도 | 0.5 mm | 5–12 µm | 작은 드릴, 좁은 공간 |
ER 콜릿은 기본입니다. ER32는 2–20 mm 생크를 커버하며 강철에서 최대 16 mm까지 대부분의 드릴링에 충분히 강합니다. 콜릿당 1 mm 붕괴 범위는 적당한 세트로 넓은 드릴 인벤토리를 커버할 수 있음을 의미합니다.
TG 콜릿은 더 긴 테이퍼 접촉과 더 두꺼운 벽을 가지고 있습니다. 이는 더 높은 그립 토크와 높은 이송에서 생크 슬립 감소로 이어집니다. 공격적인 파라미터로 카바이드 드릴링을 하는 경우 TG100 또는 TG150이 더 안전한 선택입니다.
5C 콜릿은 데드 렝스 및 퀵 체인지 방식으로, 바 재료와 공구 사이를 전환하는 선반 드릴링 및 스위스 작업에 적합합니다. 연마된 보어가 있는 5C 콜릿 척은 TIR을 8 µm 이하로 안정적으로 유지합니다.
처음부터 시스템을 선택하는 경우 콜릿 시스템 선택 가이드의 선택 논리가 트레이드오프를 더 깊이 다룹니다.
유압 및 파워 척은 어떻습니까?
유압 확장 홀더는 모든 공구 홀딩 방법 중 최고의 런아웃을 제공합니다. 종종 3 µm 미만인데, 클램핑 force가 기계적 테이퍼 오차가 없는 오일 충전 멤브레인에 의해 적용되기 때문입니다. 또한 가장 비싸고 더러운 생크에 가장 덜 관대합니다.
선반에서 대량 드릴링의 경우 파워 척 또는 공압 척이 공작물 측면에 더 나은 답이 될 수 있으며, 콜릿은 공구를 처리합니다. BQUQ는 그 방정식의 양쪽을 공급합니다.
오버행, 강성 및 L/D 규칙
드릴 편향은 오버행의 세제곱에 비례합니다. 6 mm 드릴에서 게이지 길이를 40 mm에서 60 mm로 늘리면 측면 컴플라이언스가 대략 3배가 됩니다.
실제로 유지되는 경험 법칙:
- 가능한 경우 HSS의 경우 게이지 길이를 드릴 직경의 4배 이하로, 카바이드의 경우 6배 이하로 유지하십시오.
- 형상이 허용하는 경우 긴 드릴 대신 콜릿 척 연장 바 또는 짧은 게이지 홀더를 사용하십시오.
- 깊은 홀의 경우 펙으로 드릴링하고 깊이에 따라 위치가 드리프트한다는 것을 받아들이십시오. 처음 1×D가 위치를 설정하고 그 이후의 모든 것이 이를 따릅니다.
- 조 척에 의해 긁힌 드릴 생크를 콜릿에 사용하지 마십시오. 높은 지점은 접촉을 줄이고 런아웃을 추가합니다.
너트가 있는 콜릿 척은 동등한 용량의 대부분의 조 척보다 스핀들 면에 더 가깝게 위치하므로 런아웃을 고려하기 전에도 강성에서 승리하는 이유 중 하나입니다.
홀 위치를 보호하는 셋업 관행
홀더는 이야기의 절반에 불과합니다. 이러한 관행이 ±0.02 mm를 유지하는 작업장과 ±0.08 mm와 싸우는 작업장을 구분합니다.
1. 매번 교체 시 테이퍼와 콜릿을 청소하십시오. 콜릿과 홀더 테이퍼 사이의 단일 칩은 10–20 µm의 런아웃을 추가할 수 있습니다.
2. 너트를 사양에 맞게 토크 조정하십시오. 토크 부족은 드릴이 미끄러지게 합니다. 과도한 토크는 콜릿을 벨마우스로 만들어 붕괴 형상을 망칩니다.
3. 드릴을 콜릿 전체 깊이까지 삽입하십시오. 얕은 삽입은 짧은 밴드에 하중을 집중시키고 그립을 감소시킵니다.
4. 생크가 아닌 드릴 마진에서 TIR을 측정하십시오. 생크 런아웃은 완벽할 수 있지만 포인트가 런아웃될 수 있습니다.
5. 콜릿을 인덱싱하십시오. 너트에서 콜릿을 180° 회전하면 때때로 잔류 런아웃을 상쇄합니다.
6. 일정에 따라 콜릿을 교체하십시오. 과도한 토크를 받거나 건조하게 작동한 콜릿은 탄성을 영구적으로 잃습니다. 복구할 수 있는 것과 없는 것에 대해서는 콜릿 수리 및 재생을 참조하십시오.
사이클 중 열 효과
스핀들이 따뜻해지면 홀더가 성장합니다. 100 mm 강철 홀더는 °C당 약 1.2 µm 성장합니다. 10 °C 예열 동안 이는 12 µm의 축 방향 이동이며, 이는 위치보다 깊이를 더 많이 변경하지만 콜릿의 유효 예압도 변경합니다. 콜릿 런아웃 및 열 거동에 대한 우리 기사는 이에 대한 측정 관행을 다룹니다.
콜릿 척을 드릴링 작업에 맞추기
다른 드릴링 작업은 다른 요구 사항을 제시합니다.
소구경 드릴링 (3 mm 미만)
ER11, ER16 또는 DA 콜릿을 사용하십시오. 드릴이 취약하기 때문에 런아웃이 지배적입니다. 5 µm보다 더 정밀하게 연마된 고정밀 콜릿과 미러 폴리싱된 보어는 마찰과 칩 접착을 줄입니다. 공격적으로 펙하십시오. 작은 드릴은 하중보다 칩 패킹으로 인해 훨씬 더 자주 파손됩니다.
중구경 드릴링 (3–12 mm)
ER25, ER32 및 TG100이 이 범위를 잘 커버합니다. 대부분의 생산 드릴링이 여기에 있으며, 10 µm TIR 목표가 스팟 드릴링을 제거하여 비용을 회수하는 곳입니다.
대구경 드릴링 (12 mm 초과)
ER40, ER50 또는 TG150으로 이동하십시오. 위치를 설정하기 위해 처음 1×D에 스터브 드릴을 고려한 다음 깊이까지 더 긴 드릴을 사용하십시오. 이 크기에서는 기계 추력과 고정 강성이 홀더 런아웃보다 더 중요할 때가 많습니다.
선반 및 스위스 드릴링
선반에서는 드릴이 고정되고 부품이 회전합니다. 여기서 콜릿 척은 터렛 또는 심압대에서 드릴을 잡고 별도의 콜릿이 바를 잡습니다. 둘 다 중요합니다. 스위스형 가이드 부싱과 바 측면에 잘 맞는 콜릿이 드릴링된 홀이 선삭된 OD와 동심인지 결정합니다. BQUQ의 파워 척 및 스위스 공작물 홀딩 범위는 공작물 측면을 커버하며, 자동 선반 콜릿은 바 피드를 처리합니다.
BQUQ가 만드는 것과 사양 지정 방법

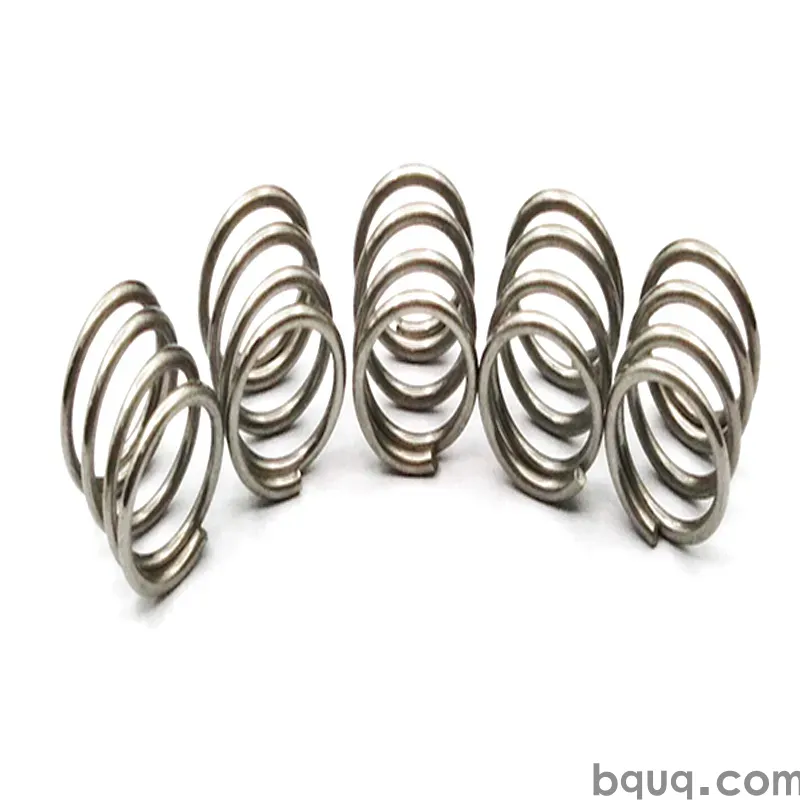

BQUQ는 하나의 Dongguan 공장에서 네 개의 생산 라인을 운영합니다: ±0.005 mm까지의 CNC 가공, 금속 스탬핑, 맞춤 스프링 및 방열판. 콜릿 측면에서 우리는 ER, TG, 5C, DA 및 자동 선반 콜릿 시리즈와 콜릿 척, 너트, 스패너 및 연장 바를 생산합니다.
드릴링 응용 분야의 경우 다음을 보내주십시오:
- 드릴 생크 직경 및 공차 등급 (h6, h8 등)
- 홀더 인터페이스 (BT30/40/50, HSK, CAT, 스트레이트 생크, 선반 터렛)
- 명시된 게이지 길이에서 필요한 TIR
- 관통 냉각수 요구 사항
- 연간 볼륨 및 교체 빈도
우리는 12 근무 시간 내에 견적을 제공하고 유연한 MOQ로 작업하므로 첫 번째 시제품 실행에 전체 생산 약정이 필요하지 않습니다. 맞춤 보어, 연장 콜릿 및 특수 너트 형상은 모두 일상적입니다.
혼합 작업 기계에 대해 콜릿 척과 조 척 사이에서 여전히 결정 중이라면 콜릿 척 설계 노트가 트레이드오프를 안내하며, 공구 홀더 콜릿 척 범위는 기성품으로 제공되는 것을 보여줍니다.
자주 묻는 질문
Q: 콜릿 척이 스팟 드릴의 필요성을 없앨 수 있습니까?
A: 종종 그렇습니다. 홀더 TIR이 10 µm 미만이고 드릴 포인트가 대칭적으로 연마된 경우 카바이드 드릴은 일반적으로 알루미늄의 5 mm 홀에서 스팟팅 없이 ±0.02–0.03 mm 위치를 유지합니다. 강철에서 또는 표면이 중단되거나 경사진 경우 스팟 드릴은 포인트 비대칭 오차 항을 제거하여 비용을 회수합니다.
Q: 드릴링에 사용되는 콜릿을 얼마나 자주 교체해야 합니까?
A: 생산에서 500–1,000회 공구 교체마다 콜릿을 검사하십시오. 공구 마진에서 TIR이 신품 값의 두 배를 초과하거나, 보어에 폴리싱 또는 갤링이 나타나거나, 콜릿이 더 이상 자유롭게 스프링 백되지 않을 때 교체하십시오. 과도한 토크를 받은 콜릿은 탄성을 영구적으로 잃고 청소로 복구할 수 없습니다.
Q: TG 콜릿 척이 ER보다 정말 더 잘 잡습니까?
A: TG 콜릿은 더 긴 테이퍼 접촉과 더 두꺼운 벽을 가지고 있어 그립 토크를 높이고 높은 이송에서 생크 슬립을 줄입니다. 동일한 스핀들에서 나란히 테스트한 결과 TG는 일반적으로 동등한 ER 크기보다 2–5 µm 적은 런아웃을 보입니다. 트레이드오프는 콜릿당 더 좁은 붕괴 범위와 더 높은 콜릿 비용입니다.
Q: 드릴링된 홀이 한 방향으로 드리프트하는 원인은 무엇입니까?
A: 일관된 방향 드리프트는 일반적으로 구부러지거나 정렬되지 않은 스핀들, 마모된 홀더 테이퍼 또는 비대칭 포인트가 있는 드릴을 나타냅니다. 먼저 드릴을 장착한 상태에서 홀더 TIR을 확인한 다음 광학 비교기에서 드릴 포인트를 확인하십시오. 반대로 무작위 산포는 일반적으로 칩 간섭 또는 일관되지 않은 클램핑을 나타냅니다.
Q: 콜릿 척이 관통 냉각수 드릴링을 처리할 수 있습니까?
A: 예, 홀더, 콜릿 및 너트가 모두 관통 냉각수 서비스용으로 밀봉된 경우입니다. 표준 콜릿은 생크 주위로 냉각수가 누출되어 드릴 팁에서 압력을 잃습니다. 강철 또는 스테인리스에서 3×D보다 깊게 드릴링하는 경우 밀봉된 콜릿과 올바른 O-링 홈이 있는 너트를 지정하십시오.
