방열판 어셈블리 재작업: 분리 및 재부착
간단한 답변: 성공적인 방열판 재작업은 통제된 3단계 공정입니다 — 60-80 °C에서 열을 가해 분리하고, 보푸라기 없는 솔벤트 와이프로 기존 열 인터페이스 재료를 완전히 제거한 다음, 새로운 TIM과 문서화된 클램프 또는 경화 사이클로 재부착합니다. 접착 접합의 경우 어셈블리당 15-40분, 기계적 접합의 경우 5-10분이 소요됩니다. 깨끗한 재작업 후 열 저항은 일반적으로 방열판 베이스가 휘지 않고 장착 구멍이 손상되지 않았다면 원래 빌드의 5-15% 이내에 들어옵니다. 경화된 열 접착제를 절대 재사용하지 말고, 베이스 평탄도가 0.05 mm를 초과하여 변형된 방열판을 절대 재부착하지 마십시오.
재작업은 데이터시트에 아무도 넣지 않는 열 설계의 일부입니다. 그러나 시제품을 만들거나 필드 반품을 추적하거나 프로젝트 중간에 LED 모듈을 교체한 모든 엔지니어는 결국 같은 작업에 직면합니다: 방열판을 떼어내고, 작동하는 부품을 폐기물로 만들지 않고 다시 부착하는 것입니다.
이 가이드는 실제로 마주하게 될 세 가지 접합 유형 — 열 접착제, 열 테이프, 그리스 또는 패드를 사용한 기계적 클램프 — 에 대한 방열판 분리 및 재부착의 실용적인 메커니즘을 다룹니다. 이는 가공도 함께 수행하는 공장에서 조달한 알루미늄 및 구리 방열판을 다루는 B2B 구매자, 공정 엔지니어 및 수리 기술자를 위해 작성되었습니다.
방열판 재작업이 생각보다 자주 실패하는 이유
대부분의 재작업 실패는 네 가지 근본 원인 중 하나로 거슬러 올라갑니다:
1. 분리 중 열 손상. 차가운 상태에서 접착된 방열판을 지레로 떼어내면 다이가 균열되거나 패드가 들뜨거나 PCB 구리 평면이 박리됩니다. 접착 접합은 전단에는 강하지만 박리에는 약합니다 — 그러나 드라이버로 가하는 힘은 박리와 굽힘입니다.
2. 남은 잔여물. 오래된 접착제 또는 건조된 그리스는 0.05-0.3 mm의 기생층을 추가합니다. 그것만으로도 인터페이스 저항이 두 배가 될 수 있습니다.
3. 오염되거나 산화된 접합 표면. 손 기름, 실리콘 잔여물 및 알루미늄 산화물은 모두 접촉 저항을 높입니다.
4. 클램핑력 상실. 재사용된 스프링 클립, 늘어난 나사 또는 재탭된 구멍은 접촉 압력을 설계 지점 이하로 감소시킵니다.
네 가지를 모두 통제하면 재작업은 일상적인 작업입니다. 아무것도 통제하지 않으면 빠른 전원 켜기 테스트를 통과하고 200시간에 실패하는 유닛을 얻게 됩니다.
접합 유형은 무엇이며, 각각 어떻게 분리됩니까?
| 접합 유형 | 일반적인 접합 강도 | 분리 방법 | 재사용 가능성 |
|---|---|---|---|
| 열 접착제 (에폭시 또는 실리콘 기반) | 높음, 종종 영구적 | 60-80 °C로 가열한 다음 통제된 비틀기 또는 박리 | 세척 후 방열판 재사용 가능; 기판은 손상에 따라 다름 |
| 열 테이프 (감압 접착제) | 중간 | 50-60 °C로 가열한 다음 낮은 각도로 천천히 박리 | 방열판 재사용 가능; 테이프는 교체해야 함 |
| 열 그리스 또는 패드 + 기계적 클램프 | 낮음 | 패스너 또는 클립 해제 | 완전히 재사용 가능 |
| 상변화 패드 | 낮음-중간 | 45-60 °C 이상으로 가열한 다음 들어올림 | 방열판 재사용 가능; 패드 교체 |
| 솔더 또는 소결 접합 | 매우 높음 | 현장 재작업 불가; 리플로우 필요 | 전문 공정만 가능 |
실용적인 규칙: 접합 강도가 높을수록 더 많은 열이 필요하고 더 느리게 진행해야 합니다. 속도가 부품을 파손시킵니다.
접착제로 접합된 방열판
구조용 열 접착제는 수년간 진동과 열 사이클을 견디도록 설계되었습니다. 바로 그것이 제거를 어렵게 만듭니다. 실행 가능한 접근 방식은 접합부를 60-80 °C로 가열하는 것입니다 — 폴리머를 연화시키기에 충분히 뜨겁고, 솔더 리플로우 또는 부품 손상 임계값보다 훨씬 낮게 유지하기에 충분히 차갑습니다. 보드 아래의 핫 플레이트는 방열판에 핫 스팟을 생성하는 대신 전체 접합부를 균일하게 가열하기 때문에 상단의 히트 건보다 더 부드럽습니다.
따뜻해지면 들어올리는 지레 대신 느린 비틀기 동작을 적용하십시오. 비틀기는 접합부에 전단 하중을 가하며, 이는 접착제가 예측 가능한 부분입니다. 접합부가 저항하면 열을 추가하고 기다리십시오 — 힘을 추가하지 마십시오.
열 테이프 및 상변화 패드
이들은 가장 다루기 쉬운 접합부입니다. 50-60 °C로 가열한 다음 플라스틱 웨지로 얕은 각도로 박리하십시오. 금속 도구는 베이스를 긁고 나중에 균열 개시 지점으로 나타나는 응력 집중점을 생성합니다. 테이프가 제거되면 두 표면 모두 솔벤트 와이프가 필요합니다 — 감압 접착제는 열을 전도하지 않는 끈적한 필름을 남깁니다.
기계적으로 클램프된 방열판
가장 간단한 경우이며 사람들이 게을러지는 경우입니다. 베이스를 구부리지 않도록 패스너를 순차적으로가 아니라 대각선 패턴으로 풀어주십시오. 제거하기 전에 클립 또는 스프링 상태를 기록하십시오. 영구 변형된 스프링은 재사용 시 원래 접촉 압력을 제공하지 않습니다.
표면을 손상시키지 않고 인터페이스를 어떻게 세척합니까?
세척은 재작업 품질이 결정되는 곳입니다. 목표는 시각적으로 균일하고 건조하며 필름이 없는 표면입니다.
| 단계 | 작업 | 솔벤트 / 도구 | 비고 |
|---|---|---|---|
| 1 | 대량 잔여물 긁어내기 | 플라스틱 스크레이퍼, 나무 막대 | 베이스에 블레이드를 절대 사용하지 마십시오 |
| 2 | 와이프 | 이소프로필 알코올 90%+ 또는 전용 TIM 리무버 | 보푸라기 없는 천 또는 면봉 |
| 3 | 와이프 반복 | 새 천, 새 솔벤트 | 최소 2회 통과 |
| 4 | 건조 | 공기 건조 1-2분 | 눈에 띄는 광택이 없는지 확인 |
| 5 | 검사 | 레이크 라이트 또는 낮은 각도 조명 | 줄무늬가 있으면 2단계 반복 |
| 6 | 평탄도 확인 | 직선자 또는 필러 게이지 | 0.05 mm 초과 편차는 표시 |
솔벤트 브랜드보다 두 가지 세부 사항이 더 중요합니다. 첫째, 각 통과마다 새 천을 사용하십시오 — 오염된 천으로 닦으면 실리콘 오일을 재분배할 뿐입니다. 둘째, 세척된 표면을 맨손으로 만지지 마십시오. 피부 기름은 실제 계면 오염물이며, 방열판 베이스의 지문은 열 저항 측면에서 측정 가능합니다.
구리 방열판의 경우 구리 표면이 세척 후 알루미늄보다 빠르게 산화된다는 점을 유의하십시오. 1시간 이내에 재부착하지 않으면 부품을 밀봉 백에 보관하십시오.
방열판을 올바르게 재부착하려면 어떻게 해야 합니까?
재부착은 원래 빌드와 동일한 논리를 따르지만 한 가지 추가 제약이 있습니다: 이미 열 사이클을 겪은 방열판으로 작업할 수 있습니다.
올바른 인터페이스 재료 선택
- 열 그리스 — 최고 성능, 클램핑력 필요, 0.1 mm 이상의 갭 충전에는 적합하지 않음.
- 열 패드 — 표면 변화에 관대하고 재작업이 용이하지만 그리스보다 성능이 낮음.
- 상변화 재료 — 좋은 중간 지점, 작동 온도에서 그리스처럼 성능을 발휘하고 조립 중에는 패드처럼 취급.
- 열 접착제 — 기계적 체결이 불가능한 경우에만. 일방향 결정으로 취급하십시오.
접합선 제어
얇을수록 좋지만 어느 정도까지입니다. 가공 표면의 경우 0.025-0.075 mm의 그리스 접합선이 합리적인 목표입니다. 더 많은 재료가 더 많은 전도를 의미하지는 않습니다 — 더 많은 벌크 저항을 의미합니다. 접착제의 경우 제조업체가 지정한 접합선을 따르십시오; 접합부를 너무 얇게 압착하면 접합이 부족해지고 보이드가 생성될 수 있습니다.
클램핑력 복원

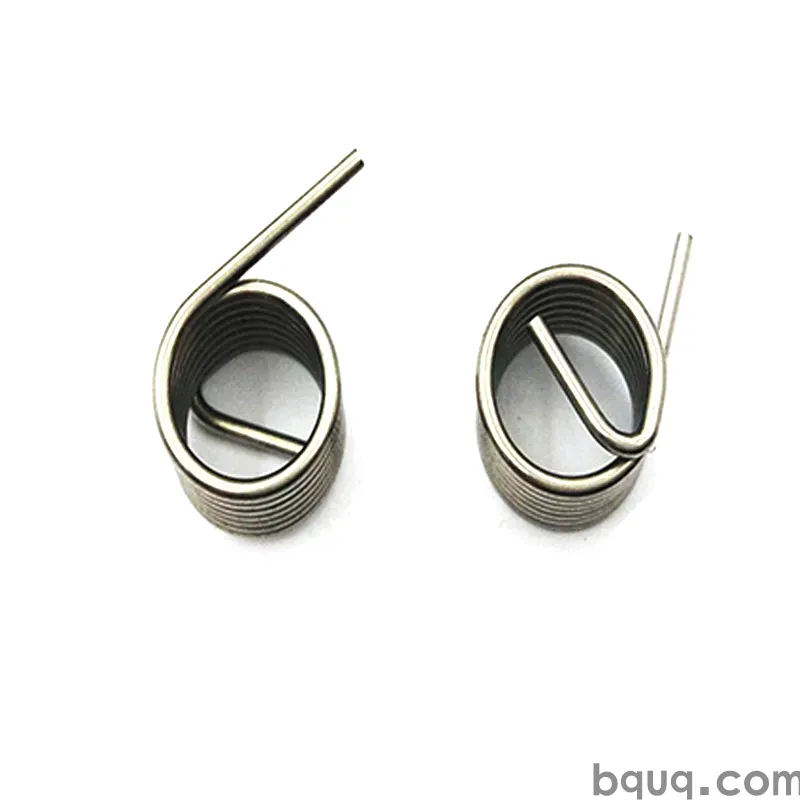

원래 설계가 스프링 클립 또는 나사를 사용한 경우 소모성 하드웨어를 교체하십시오. 변형된 나사산이 있는 재사용 나사는 토크를 유지하지 못합니다. 재사용 스프링은 이완되었을 수 있습니다. 방열판이 탭 가공된 구멍으로 CNC 가공된 경우 재조립 전에 나사산 상태를 확인하십시오 — 알루미늄 베이스의 손상된 구멍은 흔한 재작업 사상자이며, 헬리코일로 수리할 수 있지만 더 긴 나사로는 수리할 수 없습니다.
경화 및 검증
접착 접합은 전체 지정 경화 일정이 필요합니다. 부분적으로 경화된 접합은 기능 테스트를 통과한 후 열 사이클링에서 실패할 수 있습니다. 경화 후 짧은 열 소크로 검증하십시오: 정격 전력에서 어셈블리를 실행하고 케이스-주변 온도 차이가 기준선과 일치하는지 확인하십시오. 원래 빌드보다 15% 이상 상승하면 스택업의 무언가가 잘못된 것입니다.
재작업이 가치가 없는 경우는 언제입니까?
재작업은 기술적 결정만큼이나 비용 결정입니다. 다음과 같은 경우에는 포기하십시오:
- 방열판 베이스가 휘었거나 핀 필드가 찌그러졌습니다. 핀 교정은 예측 가능한 방식으로 원래 표면적을 거의 복원하지 못합니다.
- 기판에 들뜬 패드, 균열된 솔더 조인트 또는 박리된 구리가 있습니다. 방열판을 수리하는 것이지 보드를 수리하는 것이 아닙니다.
- 접합부가 솔더링 또는 소결되었습니다. 현장 재작업은 실행 가능하지 않습니다.
- 부품이 저비용 압출 프로파일로 교체 비용이 기술자 시간 한 시간보다 저렴합니다.
고가 어셈블리 — 구리 코어 방열판, 베이퍼 챔버 유닛 또는 엄격한 평탄도 사양의 맞춤형 CNC 가공 베이스 — 의 경우 재작업이 거의 항상 더 나은 경제적 선택입니다. ±0.005 mm 베이스 평탄도 사양의 교체 CNC 가공 방열판은 실제 가공 시간이 걸립니다; 좋은 것을 복구하는 데는 20분이 걸립니다.
처음부터 재작업 가능성을 고려한 설계
제품이 언젠가 서비스될 경우 분리 가능하도록 접합부를 설계하십시오. 실용적인 조치:
- 열 예산이 허용하는 한 접착제보다 기계적 클램핑을 선호하십시오.
- 접착제가 필요한 경우 정의된 연화 온도를 가진 재작업 가능 등급을 지정하고 조립 도면에 문서화하십시오.
- 방열판 베이스를 접근 가능하게 유지하십시오 — 돌출 부품 아래에 접착제 비드가 흐르지 않도록.
- 교체 부품이 실제로 맞도록 도면에 평탄도와 표면 마감을 지정하십시오. 접촉 영역에 대한 0.05 mm 베이스 평탄도 호출은 가공 인터페이스의 합리적인 기본값입니다.
- 제품 라인 전체에서 하나의 TIM 제품군으로 표준화하여 기술자가 하나의 솔벤트와 하나의 교체 재료를 비축하도록 하십시오.
이러한 선택은 설계 단계에서 비용이 들지 않으며 현장에서 시간을 절약합니다. 또한 작동하는 수리 프로그램과 한계 유닛을 조용히 출하하는 프로그램의 차이를 만듭니다. TIM 펌프 아웃에 대한 가이드는 열 사이클에 걸쳐 인터페이스 재료가 접합부 밖으로 이동하는 관련 실패 모드를 다룹니다 — 잘못된 그리스로 재작업된 접합부는 원래보다 더 빨리 펌프 아웃되므로 이 글과 함께 읽을 가치가 있습니다.
재작업 프로그램을 위한 교체 방열판 조달
재작업 물량이 충분히 많으면 소량 배치로 교체 방열판을 구매하는 것이 오래된 것을 복구하는 것보다 종종 저렴합니다. 여기서 유연한 MOQ가 중요합니다. 표준 프로파일로 압출 방열판을 생산하는 공장은 종종 교체 배치를 신속하게 공급할 수 있는 반면, 특정 구멍 패턴과 평탄도 사양의 맞춤형 방열판은 짧은 설정 기간이 필요합니다.
특히 재작업 프로그램의 경우 모든 교체 주문에 지정해야 할 두 가지:
1. 베이스 평탄도 및 표면 마감, 전체 베이스가 아닌 접촉 영역에 걸쳐 측정.
2. 인터페이스 재료 호환성 — 원래 상변화 패드를 사용한 경우 열 예산을 재검증하지 않고 그리스를 대체하지 마십시오.
입고 검사도 여기서 중요합니다. 방열판 품질 검사에 대한 기사는 불량 로트가 조립 라인에 도달하기 전에 잡는 검사를 다룹니다. 구리 기반 어셈블리의 경우 구리 코어 방열판은 추가 비용이 성능을 제공하는 곳과 그렇지 않은 곳을 설명합니다.
자주 묻는 질문
Q: 열 접착제로 접합된 방열판을 보드 손상 없이 제거할 수 있습니까?
A: 예, 접합부를 60-80 °C로 가열하고 박리 대신 전단으로 하중을 가하면 가능합니다. 보드 아래의 핫 플레이트는 히트 건보다 더 균일한 가열을 제공합니다. 느린 비틀기는 효과가 있지만 드라이버로 지레를 사용하는 것은 일반적으로 그렇지 않습니다. 방열판 자체는 세척 후 거의 항상 재사용 가능하지만 PCB 측은 가한 힘과 보드가 얼마나 잘 지지되었는지에 따라 다릅니다.
Q: 한 번의 재작업 사이클 후 열 성능이 얼마나 저하됩니까?
A: 완전한 잔여물 제거, 새로운 TIM 및 복원된 클램핑력을 가정할 때 일반적으로 깨끗한 원래 빌드와 비교하여 인터페이스 저항이 5-15% 더 높습니다. 15% 이상의 저하는 일반적으로 재작업 자체보다 오염된 표면, 휜 베이스 또는 상실된 클램프 압력을 나타냅니다. 정격 전력에서 케이스-주변 온도 차이를 측정하고 기준선과 비교하여 확인하십시오.
Q: 오래된 열 패드나 그리스를 재사용할 수 있습니까?
A: 아니요. 경화된 접착제는 제대로 재접합되지 않으며, 사용된 그리스 또는 패드 재료는 이미 휘발성 물질을 잃고 먼지와 산화물 입자로 오염되었습니다. 재사용은 재작업된 어셈블리가 열 테스트에 실패하는 가장 흔한 원인입니다. 인터페이스 재료는 소모품입니다 — 모든 재작업 사이클에서 새 재료를 예산에 포함하십시오.
Q: 방열판 표면을 세척하는 데 어떤 솔벤트를 사용해야 합니까?
A: 90% 이상의 이소프로필 알코올이 표준 선택이며 알루미늄, 구리 및 대부분의 PCB 마감에 안전합니다. 전용 TIM 리무버는 실리콘 기반 잔여물에 잘 작동합니다. 페인트 또는 아노다이징 표면 및 많은 플라스틱에는 아세톤을 피하십시오. 각 통과마다 새 보푸라기 없는 천을 사용하고 세척된 표면을 맨손으로 만지지 마십시오.
Q: 방열판이 재작업하기에 너무 손상되었는지 어떻게 알 수 있습니까?
A: 접촉 영역에 걸쳐 0.05 mm 평탄도 편차를 초과하여 베이스가 휘었거나, 필드의 상당 부분에 걸쳐 핀이 찌그러졌거나, 장착 구멍이 한 번의 나사산 수리를 초과하여 손상되었거나, 베이스에 균열이 보이면 거부하십시오. 저비용 압출 프로파일의 경우 교체 비용과 기술자 시간을 비교하십시오 — 교체가 일반적으로 승리합니다.
