스탬프 핀과 단자: 압입 및 솔더 설계
간단한 답변: 스탬프 핀과 단자는 일반적으로 황동, 인청동 또는 베릴륨 구리로 0.10–3.0 mm 스트립에서 프로그레시브 다이로 생산됩니다. 압입 설계는 도금된 스루홀에서 약 0.05–0.15 mm의 간섭 밴드로 고정되며 탄성 스프링백이 필요합니다. 솔더 설계는 젖음성과 내열성이 있는 표면과 유연한 리드가 필요합니다. 접합 방법을 먼저 선택하세요 — 기하학, 재료 및 도금이 모두 여기서 따릅니다. BQUQ는 둥관에서 두 유형 모두 스탬핑하며 스트립 피처에서 ±0.05 mm를 유지합니다.

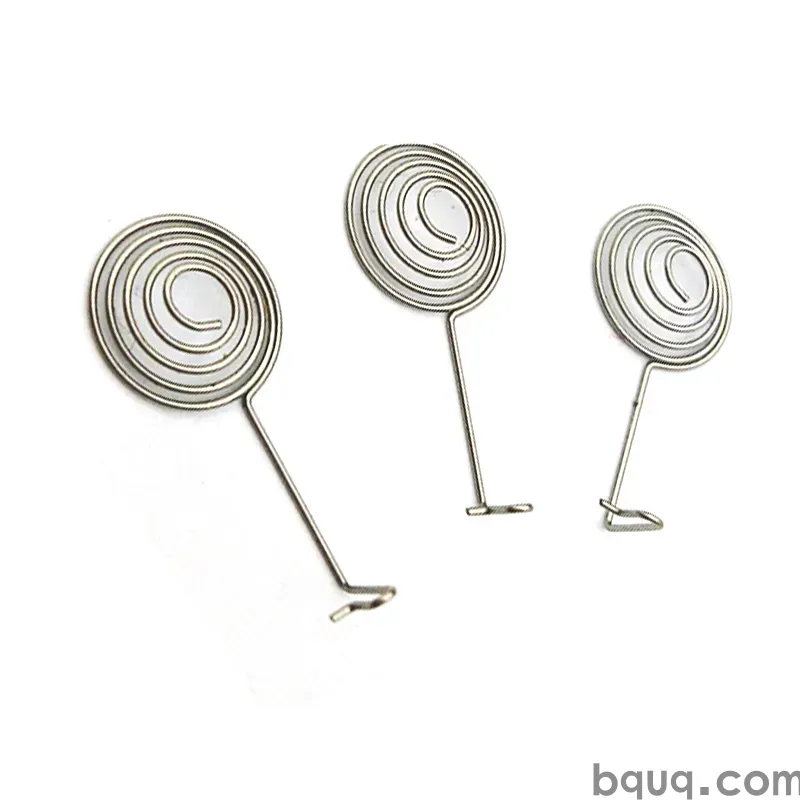

스탬프 핀과 단자는 전자 제품의 연결 조직입니다. 커넥터에서 보드로, 배터리에서 접점으로, 퓨즈에서 버스바로 전류를 전달합니다. 대량 생산 시 저렴하게 제조할 수 있기 때문에 설계 세부 사항이 중요합니다: 개당 1~2센트의 추가 스트립 비용이 200만 개에 곱해지면 실제 비용이 됩니다. 이 가이드는 두 가지 주요 접합 방법 — 압입과 솔더 — 과 각각이 설계, 재료 및 지정해야 할 공차를 어떻게 변경하는지 다룹니다. 부품군의 더 넓은 그림을 원하시면 맞춤 스탬프 부품 가이드를 참조하세요.
압입 vs 솔더: 기하학보다 접합을 먼저 선택하세요
구매자가 저지르는 가장 큰 실수는 압입과 솔더 핀을 다른 마감을 가진 동일한 부품으로 취급하는 것입니다. 그렇지 않습니다. 압입 핀은 스프링입니다. 가장 넓은 밴드보다 약간 작은 구멍에 밀어 넣을 때 금속이 탄성적으로 변형되어 배럴 벽에 다시 밀어내도록 설계되었습니다. 이 수직력이 부품을 제자리에 고정하고 전기적 인터페이스를 생성합니다. 삽입을 견뎌야 하고, 영구적으로 항복하지 않아야 하며, 열 순환을 통해 접촉력을 유지해야 합니다.
솔더 단자는 반대 역할을 합니다. 기계적으로 스스로를 고정할 필요가 없습니다 — 솔더가 그 역할을 합니다. 합금이 젖을 수 있는 표면을 제공하고, 도금 무결성을 잃지 않고 리플로우 온도를 견디며, 단자와 패드 사이의 작은 불일치를 흡수하는 유연한 리드 또는 풋을 제공해야 합니다. 압입에 최적화된 핀은 솔더 접합이 잘 되지 않고, 구멍에 압입된 솔더 풋은 고정되지 않습니다. 접합을 선택한 후 설계하세요.
유용한 기준: 압입은 리플로우를 원하지 않는 보드, 고전류 경로 및 현장 서비스 가능 커넥터용입니다. 솔더는 SMT 또는 스루홀 리플로우 라인에서 단자가 패널의 여러 구성 요소 중 하나인 경우용입니다. 혼합 구성이 존재하지만 일반적으로 두 개의 다른 부품 번호입니다.
핀과 단자의 재료 및 도금
| 기본 재료 | 일반 용도 | 구리 대비 전도도 | 비고 |
|---|---|---|---|
| 황동 (H65/C2600) | 일반 단자, 저비용 핀 | ~28% IACS | 스탬핑 및 도금 용이, 중간 스프링 |
| 인청동 (C51000) | 압입 핀, 접점 | ~15% IACS | 우수한 스프링, 응력 완화 저항 |
| 베릴륨 구리 (C17200) | 고사이클 압입, 릴레이 | ~22% IACS | 최고의 스프링 및 피로 수명, 높은 비용 |
| 구리 합금 (C194) | 리드 프레임, 고전류 핀 | ~60% IACS | 우수한 전도도, 중간 강도 |
| 스테인리스 301/304 | 차폐, 비전류 클립 | 낮음 | 내식성, 낮은 전도도 |
도금은 접합 방법과 환경에 따라 선택됩니다. 주석 (1–3 µm, 무광 또는 광택)은 솔더 단자의 주력으로, 쉽게 젖고 비용이 저렴합니다. 선택적 금 (0.5–1.5 µm 니켈 위에 0.05–0.8 µm)은 압입 핀과 많은 결합 사이클을 견뎌야 하거나 산화막이 중요한 저전압 신호를 전달하는 접점에 표준입니다. 은은 고전류 접점 및 퓨즈 클립에 사용됩니다. 니켈 언더플레이트가 중요합니다: 기본 금속과 상단 마감 사이의 확산을 차단하고 시간이 지나도 표면을 안정적으로 유지합니다.
| 접합 방법 | 일반 도금 | 두께 가이드 | 이유 |
|---|---|---|---|
| 솔더 (SMT/THT) | 무광 주석 | 5–10 µm | 젖음성, 저비용 |
| 솔더 (미세 피치) | 주석 또는 Ni/Pd/Au | 1–3 µm 주석 | 열 안정성 |
| 압입 | 니켈 위 금 | 0.4–0.8 µm Au | 안정적인 접촉 저항, 마모 |
| 압입 (비용 절감) | 니켈 위 주석 | 2–5 µm | 적은 삽입 횟수에 적합 |
| 고전류 | 니켈 위 은 | 2–5 µm | 낮은 저항, 아크 내성 |
우리는 도금 선택을 정직하게 유지합니다: 삽입 횟수가 5회 미만이고 전압이 일반적이라면 금은 종종 낭비되는 돈입니다. 핀이 저수준 아날로그 신호를 전달하거나 수백 번의 결합 사이클을 겪는다면 주석이 문제가 됩니다. 사이클 수와 전류를 알려주시면 적합한 마감을 알려드립니다. 마감 옵션에 대한 자세한 내용은 스탬프 부품 마감 가이드를 참조하세요.
압입 핀의 기하학 규칙
압입 성공은 세 가지 숫자에 달려 있습니다: 간섭 밴드, 리드인 챔퍼 및 컴플라이언스 길이.
| 특징 | 일반 범위 | 잘못된 경우 영향 |
|---|---|---|
| 구멍 직경 | 0.6–1.0 mm | 삽입력 설정 |
| 간섭 | 0.05–0.15 mm | 너무 적음 = 느슨함; 너무 많음 = 배럴 손상 |
| 리드인 챔퍼 | 0.2–0.5 mm, 15–30° | 없음 = 보드 손상, 정렬 불량 |
| 컴플라이언스 길이 | 1.5–3.0 mm | 짧음 = 스프링 없음; 김 = 좌굴 |
| 도금 두께 | 0.4–0.8 µm Au | 얇음 = 마모 관통 |
바늘귀와 분할 핀 모양은 두 가지 일반적인 컴플라이언스 설계입니다. 둘 다 핀이 영구 변형 없이 변형될 수 있는 능력에 의존합니다. 그래서 황동 대신 인청동 또는 베릴륨 구리가 사용됩니다: 황동은 몇 번 삽입 후 변형되고 접촉력이 감소합니다. 도면에 황동 압입 핀이 지정되어 있다면 몇 번의 재작업 후 유지력이 떨어질 것으로 예상하세요.
밴드 폭의 공차가 비용 동인입니다. ±0.05 mm 밴드는 대부분의 설계를 유지합니다; 2 mm 폭 밴드에서 ±0.02 mm로 밀어붙이면 더 나은 스트립과 더 엄격한 다이 유지보수가 필요합니다. 우리는 스트립 피처에서 ±0.05 mm를 표준으로 유지하며 도면이 다이가 경제적으로 유지할 수 없는 것을 요구할 때 플래그를 지정합니다. 전체 분석은 금속 스탬핑 공차 가이드를 참조하세요.
솔더 단자 설계 체크리스트
솔더 단자는 기계적 문제라기보다 열 및 젖음 문제입니다. 도면을 릴리스하기 전에 확정할 가치가 있는 사항:
- 풋 기하학: 걸윙 및 J-리드는 리플로우 중 자체 중심 조정됩니다; 직선 스루홀 프롱은 그렇지 않습니다.
- 솔더링 가능 영역: 젖은 패드를 플레이팅 오버 몰드 및 하단의 다이 전단 버에서 멀리 유지하세요.
- 열 경로: 얇고 긴 단자는 접합에서 열을 빼앗아 부족하게 만듭니다; 리드 섹션을 짧게 유지하고 단면적을 충분히 하세요.
- 열 릴리프: 접지된 패드에서 큰 구리 평면에 직접 연결하면 열을 흡수하여 콜드 조인트를 유발합니다. 릴리프 스포크를 사용하세요.
- 코플래너리티: SMT 단자의 경우 코플래너리티를 지정하세요 — 일반적으로 작은 핀의 경우 최대 0.1 mm, 미세 피치의 경우 더 엄격합니다.
솔더 단자는 종종 와이어 측의 크림프 배럴과 결합되므로 많은 부품이 크림프-솔더 탭으로 설명됩니다. 이 하이브리드는 크림프 및 솔더 탭 기사에서 다룹니다.
툴링, 공차 및 테스트
두 핀 패밀리 모두 프로그레시브 다이에서 실행되므로 동일한 다이가 한 번에 핀, 캐리어 스트립 및 절단을 생산합니다. 0.3 mm 미만의 피처는 미세 에지 툴링과 주의 깊은 버 제어가 필요합니다. 압입 밴드의 버가 유효 간섭을 변경하기 때문입니다. 밴드 폭, 챔퍼 각도 및 도금 두께에 대한 초도품 검사와 압입 부품의 도금된 쿠폰에 대한 유지력 인장 테스트를 예상하세요. 솔더 단자의 경우 고객이 요구하는 경우 PPAP 패키지에 솔더링 가능성 테스트 (젖음 균형 또는 딥 앤 룩)가 포함됩니다. 스탬핑 검사 방법 기사에서 게이지와 빈도를 설명합니다.
툴링은 일회성 비용입니다. 간단한 단일 행 핀 다이는 경제적입니다; 스트로크당 8개의 단자를 생산하는 다중 행 다이는 툴링을 더 많은 부품에 분산시키며 볼륨이 정당화되면 올바른 선택입니다. 프로토타입 수량의 경우 소프트 다이에서 부품을 공급하거나 간단한 모양의 경우 레이저 절단 및 성형 샘플을 제공하여 하드 툴링에 투자하기 전에 맞춤을 검증할 수 있습니다. 재료 선택은 이 모든 것과 상호 작용합니다 — 더 뻣뻣한 합금은 더 많은 스프링백으로 스탬핑되며 다른 성형 스테이션이 필요할 수 있으므로 다이 레이아웃을 확정하기 전에 스트립 등급을 확인합니다. 합금을 아직 선택 중이라면 스탬프 단자 재료 기사에서 일반 등급을 나란히 비교합니다.
자주 묻는 질문
Q: 압입 핀과 솔더 핀의 차이점은 무엇입니까?
A: 압입 핀은 도금된 구멍에서 탄성 간섭에 의해 기계적으로 스스로를 고정하며 우수한 스프링 특성이 필요합니다; 솔더 핀은 접합에 의해 고정되며 젖음성, 내열성 표면과 유연한 리드가 필요합니다. 두 가지는 다른 재료와 기하학을 요구하며 일반적으로 별도의 부품 번호입니다.
Q: 스탬프 단자에 가장 적합한 재료는 무엇입니까?
A: 저비용, 저전류 단자에는 황동; 스프링력을 유지해야 하는 압입 핀 및 접점에는 인청동; 고사이클 또는 릴레이 접점에는 베릴륨 구리; 고전류 리드 프레임에는 구리 합금 C194. 선택은 전류, 삽입 사이클 및 비용 목표에 따릅니다.
Q: 압입 핀에 얼마나 많은 금 도금이 필요합니까?
A: 일반적으로 0.5–1.5 µm 니켈 위에 0.4–0.8 µm 금입니다. 이 범위는 삽입 사이클을 견디고 접촉 저항을 안정적으로 유지합니다. 더 얇은 금은 반복 결합 시 마모됩니다; 더 두꺼운 금은 혹독한 환경 외에는 거의 비용을 회수하지 못합니다.
Q: BQUQ는 선택적 도금으로 핀을 스탬핑할 수 있습니까?
A: 예. 스탬프 스트립에 선택적 금, 주석 및 은 도금을 실행하며 솔더링 가능 또는 압입 영역을 지정하면서 비용을 절약하기 위해 접촉 영역만 도금할 수 있습니다. 도면과 도금 사양을 보내 견적을 받으세요.
Q: 스탬프 핀 피처에서 어떤 공차를 유지할 수 있습니까?
A: 스트립 피처에서 ±0.05 mm가 표준이며, 다이와 스트립이 지원하는 경우 중요한 밴드에서 ±0.02 mm를 사용할 수 있습니다. 비용을 급격히 증가시킬 사양은 견적 전에 플래그를 지정하며 조용히 견적하지 않습니다.
