CNC 가공 공차 설명: 정밀도를 위한 실무 엔지니어 가이드
CNC 가공은 대부분의 피처에 대해 표준 가공 공차 ±0.005인치(0.127mm)를 달성할 수 있으며, 정밀 가공은 ±0.002인치(0.051mm), 고정밀 가공은 통제된 조건에서 ±0.0005인치(0.013mm)를 유지할 수 있습니다. 그러나 부품의 실제 공차는 기계의 이론적 성능뿐만 아니라 소재, 기계 상태, 부품 형상, 열적 안정성에 따라 달라집니다. 본 가이드는 BQUQ 둥관 공장의 20년 생산 데이터를 기반으로 달성 가능한 한계, 비용 영향, 설계 규칙을 분석합니다.

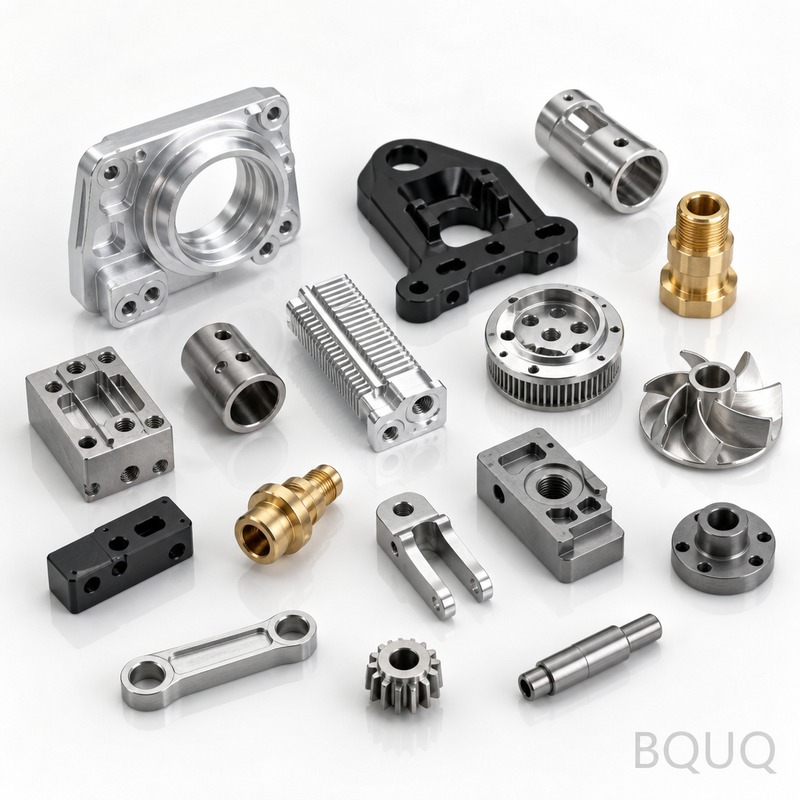

CNC 가공의 공차 등급 정의
공차는 물리적 치수의 허용 편차를 의미합니다. CNC 가공에서 공차는 견적 및 생산 전략에 직접적인 영향을 미치는 세 가지 운용 등급으로 분류됩니다.
표준 공차(±0.005" 또는 0.127mm)는 대부분의 양산에 적용되는 기본값입니다. 이는 간극 끼워맞춤이 필요한 결합 부품, 비기능적 외관 표면, 수천분의 1인치 단위의 변동이 기능에 영향을 미치지 않는 피처에 적합합니다. 이 수준에서는 특수 공구, 추가 검사, 2차 가공이 필요하지 않습니다.
정밀 공차(±0.002" 또는 0.051mm)는 전용 공구 경로, 최신 기계, 중간 검사가 필요합니다. 베어링 하우징, 샤프트 직경, 정렬 피처에 일반적입니다. 이송 속도 저하와 공구 교체 빈도 증가로 인해 표준 공차 대비 15-20%의 비용 증가가 발생합니다.
고정밀 공차(±0.0005" 또는 0.013mm)는 광학 마운트, 의료기기 부품, 항공우주 접합면과 같은 중요 피처에 적용됩니다. 이를 달성하려면 온도 제어 환경(68°F ±2°F), 특수 공구, 3차원 측정기(CMM) 검증이 필요합니다. 표준 공차 대비 50-100%의 비용 프리미엄이 발생합니다.
달성 가능한 공차에 미치는 소재의 영향
소재 특성은 치수를 얼마나 정밀하게 유지할 수 있는지를 결정합니다. 알루미늄 6061-T6은 열팽창계수가 13.1 µm/m·°C로 가장 가공이 용이하며, 일관된 정밀 공차를 허용합니다. 스테인리스강 304는 17.3 µm/m·°C로 팽창하고 가공경화가 발생하여, 특히 얇은 단면에서 뒤틀림 없이 정밀 공차를 유지하기 어렵습니다.
티타늄 Ti-6Al-4V(9.0 µm/m·°C)는 치수 안정성이 우수하지만 절삭 온도가 높아 공구 휨과 부품의 열팽창을 유발합니다. 100mm 이상 길이의 티타늄 부품에는 최대 ±0.003" 공차를 권장합니다.
델린(POM) 및 PTFE와 같은 플라스틱은 100+ µm/m·°C로 팽창하므로, 50mm 이상 길이의 부품에는 ±0.005"보다 정밀한 공차가 비현실적입니다. 아세탈의 경우 소재가 기계보다 더 많이 움직이기 때문에 ±0.010"을 표준으로 견적합니다.
| 소재 | 열팽창계수 (µm/m·°C) | 권장 최소 공차 (mm) | 알루미늄 대비 비용 영향 |
| 알루미늄 6061-T6 | 13.1 | ±0.025 | 기준 |
| 스테인리스강 304 | 17.3 | ±0.050 | +20% |
| 티타늄 Grade 5 | 9.0 | ±0.075 | +80% |
| 황동 C360 | 20.5 | ±0.050 | +15% |
| 델린(POM) | 110 | ±0.125 | -10% |
| PEEK | 47 | ±0.100 | +60% |
기계 성능과 실제 반복 정밀도의 차이
새 CNC 선반이나 밀링 머신은 축당 ±0.0001"(0.0025mm)의 위치 정밀도를 가질 수 있지만, 생산 현장의 실제 반복 정밀도는 다릅니다. 8시간 교대 근무 동안 스핀들 열팽창만으로도 Z축이 0.001"~0.003"(0.025~0.076mm) 이동할 수 있습니다. 주간 교정을 실시하는 당사의 Haas 및 Fanuc 기계는 연속 생산에서 ±0.002"를 유지합니다.
고정밀 가공의 경우 유리 스케일 피드백이 있는 온도 보상 기계를 사용합니다. 이 장비는 300mm 이동 거리에서 ±0.0004"(0.010mm)를 유지합니다. 그러나 부품도 여전히 움직입니다. 20°C 주변 온도에서 150mm 알루미늄 부품은 온도가 10°C 상승할 때마다 0.019mm 팽창합니다. 이는 검사실이 가공 영역과 동일한 온도를 유지해야 함을 의미하며, 많은 엔지니어가 간과하는 요소입니다.
공구 마모도 또 다른 변수입니다. 표준 카바이드 엔드밀은 강철 100인치 절삭 후 반경 방향으로 0.001"~0.002" 마모됩니다. ±0.001" 공차를 지정하는 경우, 런 중간에 공구를 교체하거나 인프로세스 프로빙으로 보정해야 합니다. 이는 사이클 타임과 비용을 증가시킵니다.
정밀 공차의 비용 및 리드타임 영향
공차는 사이클 타임, 검사 빈도, 불량률의 세 가지 메커니즘을 통해 비용에 직접적인 영향을 미칩니다. 표준 공차에서는 100% 최적 이송 속도로 가공합니다. 정밀 공차에서는 이송을 20% 줄이고 런의 50% 시점에 중간 검사를 추가합니다. 고정밀에서는 이송이 40% 감소하고 모든 부품이 CMM 검사를 거치며 부품당 30-60초가 추가됩니다.
리드타임도 동일한 곡선을 따릅니다. 알루미늄 표준 공차 부품 100개는 5-7영업일로 견적됩니다. 동일한 부품의 정밀 공차는 추가 셋업과 검사로 인해 8-10일이 소요됩니다. 고정밀은 특정 기계에 배정하고 반나절이 소요되는 초품 검사를 실시하므로 12-15일로 늘어납니다.
불량률은 숨은 비용입니다. 당사 생산 데이터에서 표준 공차 런의 불량률은 0.5-1%입니다. 정밀 공차의 불량률은 2-3%입니다. 고정밀은 복잡한 형상의 경우 5-8%로 급증합니다. 불량 부품마다 소재, 기계 시간, 인건비가 포함되므로 $50 부품의 5% 불량률은 양품당 $2.50의 낭비를 추가합니다.
비용 효율적인 정밀도를 위한 설계 권장사항
기능적 표면에만 정밀 공차를 적용하십시오. 샤프트가 베어링에 끼워맞춤되어야 하는 경우 베어링 저널만 ±0.0005"로 공차를 지정하고 나머지 샤프트는 ±0.005"로 허용하십시오. 이렇게 하면 전체 부품을 가장 정밀한 값으로 공차 지정하는 것보다 가공 시간과 검사 비용이 40% 절감됩니다.
얇은 벽에는 정밀 공차를 피하십시오. 알루미늄에서 벽 두께가 0.060"(1.5mm) 미만이면 가공 중 휨이 발생하여 ±0.002"를 유지하는 것이 거의 불가능합니다. 정밀 공차를 안정적으로 유지하려면 벽 두께를 0.090"(2.3mm)로 늘리십시오.
절대 치수 대신 기하 공차(GD&T)를 고려하십시오. 0.002"의 진위치(True Position)는 공차 영역을 허용하므로 ±0.001" 선형 치수보다 유지하기 쉽습니다. 모든 구멍 직경을 조이기보다 결합 표면에 평면도와 평행도를 지정하십시오.
가공 공정에 맞게 설계하십시오. 선삭 부품의 경우 선반 스핀들이 강성이 높기 때문에 길이보다 직경에서 공차를 유지하기 쉽습니다. 밀링 부품의 경우 동일한 셋업에서 가공된 피처에 정밀 공차를 적용하십시오. 중요 치수가 부품 뒤집기를 요구하는 경우 ±0.001" 이내로 재위치를 허용하는 데이텀 피처를 추가하십시오.
엔지니어를 위한 FAQ 스타일 공차 팁
CNC 가공에서 가능한 가장 정밀한 공차는 무엇인가요? 당사의 생산 한계는 25mm 미만 직경에서 ±0.0002"(0.005mm)이지만, 알루미늄이나 황동에 한하며 단일 기계와 온도 제어가 필요합니다. 이는 대량 생산에는 반복성이 없습니다. 생산 설계 한계로 ±0.001"을 실용적으로 계획하십시오.
모든 구멍에 ±0.001"을 사용해야 하나요? 아닙니다. 구멍 공차는 체결구에 맞춰야 합니다. #10 나사(0.190" 직경)용 간극 구멍은 ±0.005"만 필요합니다. 다웰 핀 구멍은 ±0.0005"가 필요합니다. 구멍에 과도한 공차를 지정하면 드릴링 시간이 증가하고 리밍이나 보링 작업이 필요해져 구멍당 15-20초가 추가됩니다.
부품 크기는 공차에 어떤 영향을 미치나요? 부품 길이 100mm마다 알루미늄의 열팽창은 °C당 1.3µm를 추가합니다. 25°C 공장과 20°C 검사실에서 300mm 부품은 19.5µm(0.019mm) 다르게 측정됩니다. 정밀 공차의 경우 20°C에서 검사하도록 지정하고 공장 온도를 제어하십시오.
표면 조도를 공차와 연계할 수 있나요? 표면 조도(Ra)와 치수 공차는 독립적입니다. 정삭 패스가 필요한 16 Ra 표면 조도로 ±0.005" 공차를 가질 수 있습니다. 반대로 125 Ra 표면 조도로 ±0.0005" 공차도 가능하지만 일반적이지 않습니다. 혼란을 피하기 위해 두 가지를 별도로 지정하십시오.
결론 및 다음 프로젝트를 위한 실용적 지침
CNC 가공은 추가 비용 없이 ±0.005" 공차를 안정적으로 제공하며, ±0.002"는 적절한 프리미엄으로, ±0.0005"는 상당한 비용과 리드타임 영향으로 제공합니다. 기계적 응용 분야의 90%는 표준 또는 정밀 공차로 충분합니다. 고정밀은 실제로 필요한 피처에만 적용하고, 정밀 한계를 지정하기 전에 항상 소재 열팽창과 부품 형상을 고려하십시오. 실제 생산 제약을 이해하는 제조업체와 도면을 검토하면 기능을 희생하지 않으면서 가공 비용을 20-30% 절감할 수 있습니다.
