CNC 가공에서 ER 콜릿이 여전히 기본 워크홀딩 시스템으로 남아 있는 이유는 무엇인가?
ER 콜릿은 회전 공구를 고정하는 데 있어 최고의 가성비를 제공하기 때문에 여전히 기본적인 공작물 고정 시스템으로 자리 잡고 있습니다. 0.005~0.015mm의 런아웃 정밀도를 제공하며, 하드 툴홀더가 따라올 수 없는 클램핑 범위의 유연성을 갖추고 있습니다. 표준 밀링 및 드릴링 작업의 80%에서 ER 콜릿 척은 유압 또는 슈링크 핏 홀더보다 약 60% 낮은 가격으로 충분한 파지 토크와 정밀도를 제공합니다. 이러한 다용성, 반복성, 경제성의 조합은 더 전문화된 대안들이 존재함에도 불구하고 50년 이상 ER 시스템을 CNC 스핀들의 중심에 유지시켜 왔습니다.
ER 콜릿이 보편적으로 채택된 역사적 이유는 무엇인가?
ER(Elastic Range) 시스템은 1970년대 Rego-Fix가 초기 TG 및 R8 콜릿 설계의 한계를 해결하기 위해 개발했습니다. 핵심 혁신은 8-슬릿 콜릿 바디와 노즈 부분의 30도 콘 각도로, 너트를 조였을 때 콜릿이 공구 생크 주위로 균일하게 수축되도록 합니다. 이 기하학적 설계는 단일 콜릿 크기 내에서 다양한 생크 직경을 수용할 수 있는 균일한 반경 방향 클램핑 힘을 생성하며, 이는 이전 시스템에는 없던 기능입니다. 1980년대까지 ER 표준은 DIN 6499로 제정되어 ER-8부터 ER-50까지의 콜릿 정확한 치수를 규정했으며, 제조사 간 호환성을 보장하고 이 시스템을 업계 기준으로 확고히 했습니다.
ER 콜릿 클램핑 메커니즘은 어떻게 공차를 달성하는가?

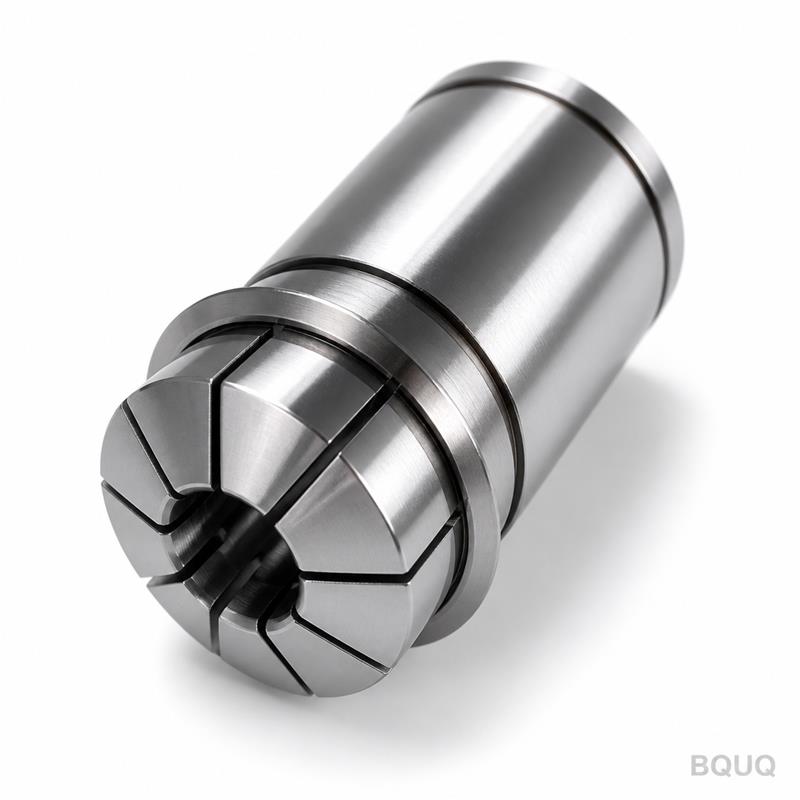

클램핑 메커니즘은 척 바디 내부의 정밀 연삭된 30도 테이퍼 시트와 콜릿 외부 표면의 일치하는 테이퍼에 의존합니다. 너트를 권장 토크(일반적으로 ER-32 콜릿의 경우 50~80Nm)로 조이면 콜릿이 전방 및 반경 방향 내측으로 강제 이동하여 슬릿을 압축하고 공구 생크를 파지합니다. 새 고품질 ER 콜릿의 런아웃 정밀도는 콜릿 노즈에서 0.005mm~0.015mm이며, 노즈에서 생크 직경의 4배 길이로 돌출된 테스트 바로 측정합니다. 이 정밀도는 슬릿 절단 후 내경을 연삭하는 제조 공정을 통해 달성되며, 슬릿 자체는 30도 오프셋되어 클램핑 압력이 공구 생크의 다각형 변형을 생성하는 것을 방지합니다.
ER 콜릿의 최대 파지력을 결정하는 요소는 무엇인가?
파지력은 주로 콜릿 크기, 체결 토크, 콜릿과 공구 생크 사이의 접촉 면적에 의해 결정됩니다. 20mm 보어의 표준 ER-32 콜릿을 80Nm로 조이면 약 12~15kN의 반경 방향 클램핑 힘이 생성되며, 이는 공구 슬리피지가 발생하기 전까지 60~80Nm의 토크 전달 용량으로 환산됩니다. 클램핑 범위는 콜릿 크기당 1mm입니다(예: 20mm 생크용 ER-32 콜릿은 19mm~20mm를 클램핑). 그러나 권장 작업 범위는 최적의 동심도를 유지하기 위해 0.5mm에 불과합니다. 콜릿이 범위의 한계에서 사용되면 런아웃이 0.025mm~0.040mm로 저하될 수 있으며, 이것이 정밀 가공 작업에서 항상 생크 직경에 최대한 가까운 콜릿을 사용해야 하는 이유입니다.
많은 애플리케이션에서 ER 콜릿이 여전히 유압 및 슈링크 핏 홀더보다 우수한 이유는 무엇인가?
15,000 RPM 이상의 고속 스핀들에서 고토크 러핑 작업의 경우 슈링크 핏 및 유압 홀더가 우수한 강성과 밸런스를 제공하지만 상당한 단점이 있습니다. 유압 홀더는 유닛당 $150~$400이며, 슈링크 핏 홀더는 $3,000~$8,000의 유도 가열 장치가 필요하고, 두 시스템 모두 단일 공구 생크 직경으로 제한됩니다. 반면 ER 콜릿 척 바디는 $40~$120이며, 단일 ER-32 너트는 콜릿만 교체하면 2mm~20mm의 모든 생크를 고정할 수 있고, 콜릿은 각각 $8~$25입니다. 하루에 여러 부품 번호를 가공하는 직샵의 경우 ER 시스템의 30초 공구 교체 시간은 슈링크 핏 홀더의 3~5분 가열 및 냉각 사이클과 비교하여 100개 미만 배치에서 ER 시스템이 더 생산적입니다.
고RPM에서 ER 콜릿의 특정 성능 한계는 무엇인가?
ER 시스템의 주요 한계는 고속 회전 시 밸런스와 파지력입니다. 20,000 RPM 이상의 스핀들 속도에서 콜릿 너트에 작용하는 원심력은 클램핑 힘을 최대 30%까지 감소시킬 수 있으며, 이는 중절삭 중 공구 인발로 이어질 수 있습니다. 표준 ER-32 콜릿 척의 최대 권장 스핀들 속도는 밸런스드 너트 사용 시 25,000 RPM이며, 더 가벼운 ER-11 및 ER-16 크기는 안전하게 30,000 RPM까지 작동할 수 있습니다. 이러한 임계값 이상의 고속 가공에서는 일반적으로 HSK 슈링크 핏 홀더로 전환하지만, 15,000 RPM 미만에서 작동하는 CNC 밀링 머신의 95%에서는 ER 콜릿의 성능으로 충분합니다.
ER 콜릿 시스템 비용은 대안들과 비교하여 얼마인가?
ER 콜릿 시스템의 총 소유 비용은 다른 공작물 고정 방법보다 훨씬 낮으며, 특히 샵이 수용해야 하는 공구 직경 범위를 고려할 때 더욱 그렇습니다. Rego-Fix, Techniks 또는 Lyndex-Nikken과 같은 평판 있는 브랜드의 척 바디, 2mm~20mm를 커버하는 20개 콜릿, 렌치가 포함된 완전한 ER-32 스타터 키트는 약 $350~$500입니다. 유압 홀더로 동일한 범위를 구성하려면 각각 $150인 20개의 개별 홀더가 필요하여 총 $3,000이며, $1,200의 유압 펌프 유닛도 필요합니다. 다음 표는 가장 일반적인 세 가지 공구 고정 시스템의 주요 사양과 비용을 비교합니다:
| 사양 | ER 콜릿 척 | 유압 홀더 | 슈링크 핏 홀더 |
| 런아웃 정밀도 (mm) | 0.005 ~ 0.015 | 0.003 ~ 0.005 | 0.002 ~ 0.005 |
| 유닛당 클램핑 범위 | 1mm (다중 콜릿) | 고정 직경 | 고정 직경 |
| 최대 권장 RPM | 25,000 (ER-32) | 40,000 | 60,000 |
| 공구 교체 시간 (초) | 30 | 15 | 180 ~ 300 |
| 홀더당 비용 (USD) | 40 ~ 120 | 150 ~ 400 | 80 ~ 250 |
| 생크 10종 비용 (USD) | 500 (콜릿 10개) | 1,500 ~ 4,000 | 800 ~ 2,500 + 히터 |
| 토크 전달 (Nm, 20mm 생크) | 60 ~ 80 | 100 ~ 120 | 120 ~ 150 |
| 진동 감쇠 | 보통 | 우수 | 탁월 |
프로토타이핑 및 소량 생산에서 ER 콜릿이 여전히 첫 번째 선택인 이유는 무엇인가?
프로토타이핑 및 저용량 생산에서 지배적인 요소는 전환 속도와 재고 비용이며, 둘 다 ER 시스템에 유리합니다. CNC 프로그래머가 10mm 엔드밀에서 6mm 드릴로 공구를 변경할 때 ER 시스템은 콜릿 인서트만 교체하면 되며 20초가 소요되고 척 바디의 스핀들 위치를 방해하지 않습니다. 반면 고정 직경 홀더는 스핀들에서 제거해야 하며, 공구 높이 오프셋 측정 사이클이 필요하여 변경당 1~2분이 추가됩니다. 일반적인 10공구 작업에서 이 차이는 셋업당 15~20분의 사이클 시간 절약을 의미하며, 시간당 $80의 기계 비용으로 셋업당 $20~$27의 절감 효과가 있습니다.
엔지니어가 ER 콜릿 대신 다른 공작물 고정 시스템을 선택해야 하는 경우는 언제인가?
ER 콜릿이 최적의 선택이 아닌 세 가지 특정 시나리오가 있습니다. 첫 번째는 절삭 토크가 80Nm를 초과하는 티타늄 또는 스테인리스 스틸의 중러핑으로, 이 경우 공구 회전을 방지하기 위해 사이드-록 홀더 또는 Weldon 플랫이 있는 밀링 척이 필요합니다. 두 번째는 요구 표면 조도가 Ra 0.4 마이크로미터 미만인 초정밀 마감 가공으로, ER 콜릿의 런아웃이 공작물에 눈에 띄는 공구 자국 패턴을 남기기 때문입니다. 세 번째는 불균형 너트가 진동을 유발하는 알루미늄의 25,000 RPM 이상 고속 가공으로, 이 경우 공구 수명과 표면 품질을 유지하기 위해 밸런스드 유압 또는 슈링크 핏 홀더가 필요합니다. 다른 모든 애플리케이션에서는 ER 콜릿의 정밀도, 유연성, 비용의 조합이 논리적 기본 선택입니다.
FAQ
새 ER 콜릿의 최대 런아웃 공차는 얼마인가?
프리미엄 제조사의 새 고품질 ER 콜릿은 테스트 바로 측정했을 때 노즈에서 0.005mm~0.008mm의 런아웃을 갖습니다. 표준 산업용 등급 콜릿은 0.010mm~0.015mm를 나타내며, 이는 대부분의 드릴링 및 러핑 작업에 여전히 허용 가능합니다. 마감 작업의 경우 일반적으로 "프리시전" 또는 "UP" 등급으로 표시되는 인증된 런아웃 0.005mm 이하의 콜릿을 선택해야 합니다.
ER 콜릿은 얼마나 자주 교체해야 하는가?
ER 콜릿은 런아웃이 0.025mm를 초과하거나 내경 또는 테이퍼 표면에 눈에 띄는 마모, 부식, 흠집이 나타날 때 교체해야 합니다. 평균 수명은 환경 청결도와 체결 시 적용되는 토크에 따라 1,000~2,000회의 공구 교체입니다. 콜릿과 너트 나사산의 정기적인 세척 및 윤활은 서비스 수명을 크게 연장합니다.
ER 콜릿이 인치 크기 척에 미터 생크를 고정할 수 있는가?
아니요, ER 콜릿의 클램핑 범위는 정확히 1mm이므로 미터 생크에는 미터 콜릿, 인치 생크에는 인치 콜릿이 필요합니다. 10mm 콜릿에 0.375인치(9.525mm) 생크를 클램핑하려고 하면 과도한 런아웃과 불량한 파지력이 발생합니다. 최적의 성능을 위해 항상 정확한 생크 직경과 일치하는 콜릿 크기를 사용하십시오.
ER 콜릿 너트 체결 시 올바른 토크는 얼마인가?
권장 체결 토크는 콜릿 크기에 따라 다릅니다: ER-11은 15~20Nm, ER-16은 30~40Nm, ER-25는 50~60Nm, ER-32는 70~80Nm입니다. 과체결은 콜릿을 변형시키고 저체결은 공구 인발을 유발하므로 토크 렌치 사용이 필수적입니다. 초기 체결 후 열팽창을 고려하여 처음 몇 컷 후 재체결하는 것이 좋은 관행입니다.
ER 콜릿은 밀링과 터닝 작업 모두에 사용할 수 있는가?

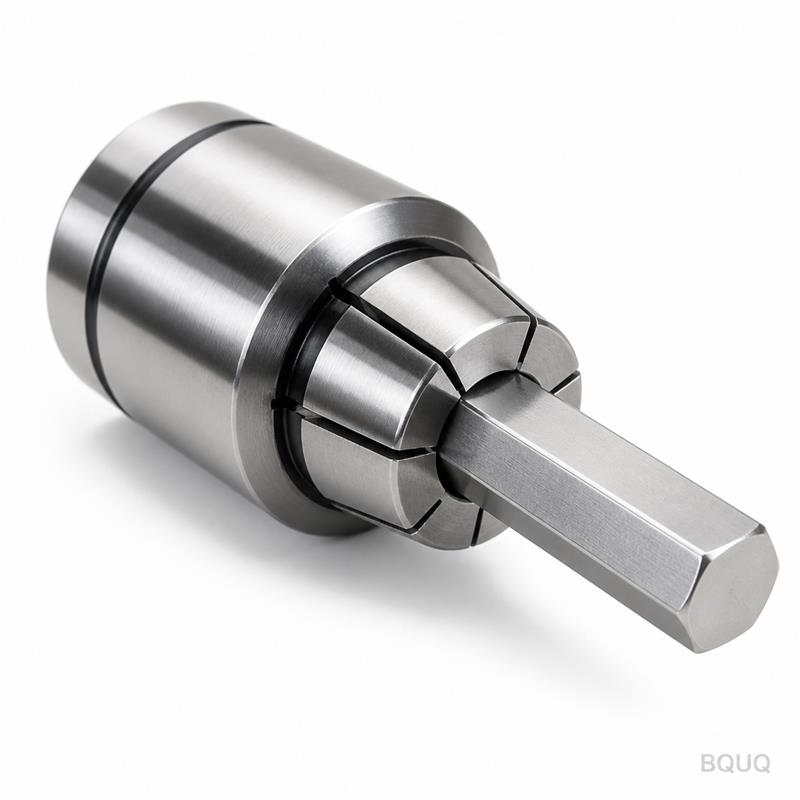

예, ER 콜릿은 척 바디가 특정 기계 인터페이스용으로 설계된 경우 밀링 스핀들과 선반 동력 공구 모두에 사용됩니다. 터닝 애플리케이션에서는 콜릿 척을 절삭 공구뿐만 아니라 공작물 고정에도 사용할 수 있으며, 클램핑 정밀도는 0.010mm~0.020mm입니다. 공작물 고정의 경우 콜릿이 선반 스핀들에 장착되고 소재가 보어를 통해 공급되며, 이는 바 피딩 CNC 선반에서 일반적입니다.
ER-32와 ER-40 콜릿의 차이점은 무엇인가?
주요 차이점은 클램핑 용량과 콜릿의 물리적 크기입니다. ER-32 콜릿은 최대 보어 20mm, 외경 32mm인 반면, ER-40 콜릿은 최대 보어 26mm, 외경 40mm입니다. 더 큰 ER-40 콜릿은 더 무거운 절삭 공구와 더 큰 생크에 사용되지만, 더 큰 척 바디가 필요하고 더 높은 클램핑 힘을 생성합니다.
온도는 ER 콜릿 성능에 어떤 영향을 미치는가?
섭씨 80도 이상의 고온에서 콜릿의 스프링 강은 탄성 메모리를 잃을 수 있어 클램핑 힘이 영구적으로 감소합니다. 중절삭 중 절삭날에서 발생하는 열이 공구 생크를 통해 콜릿으로 전달될 수 있으므로 스핀들 통과 절삭유 또는 외부 플러드 절삭유를 사용하는 것이 중요합니다. 갑작스러운 공구 파손을 방지하기 위해 콜릿 슬릿에 열 변색(블루잉) 징후가 있는지 정기적으로 검사하는 것이 좋습니다.
