일반적인 금속 스탬핑 결함 및 해결 방법

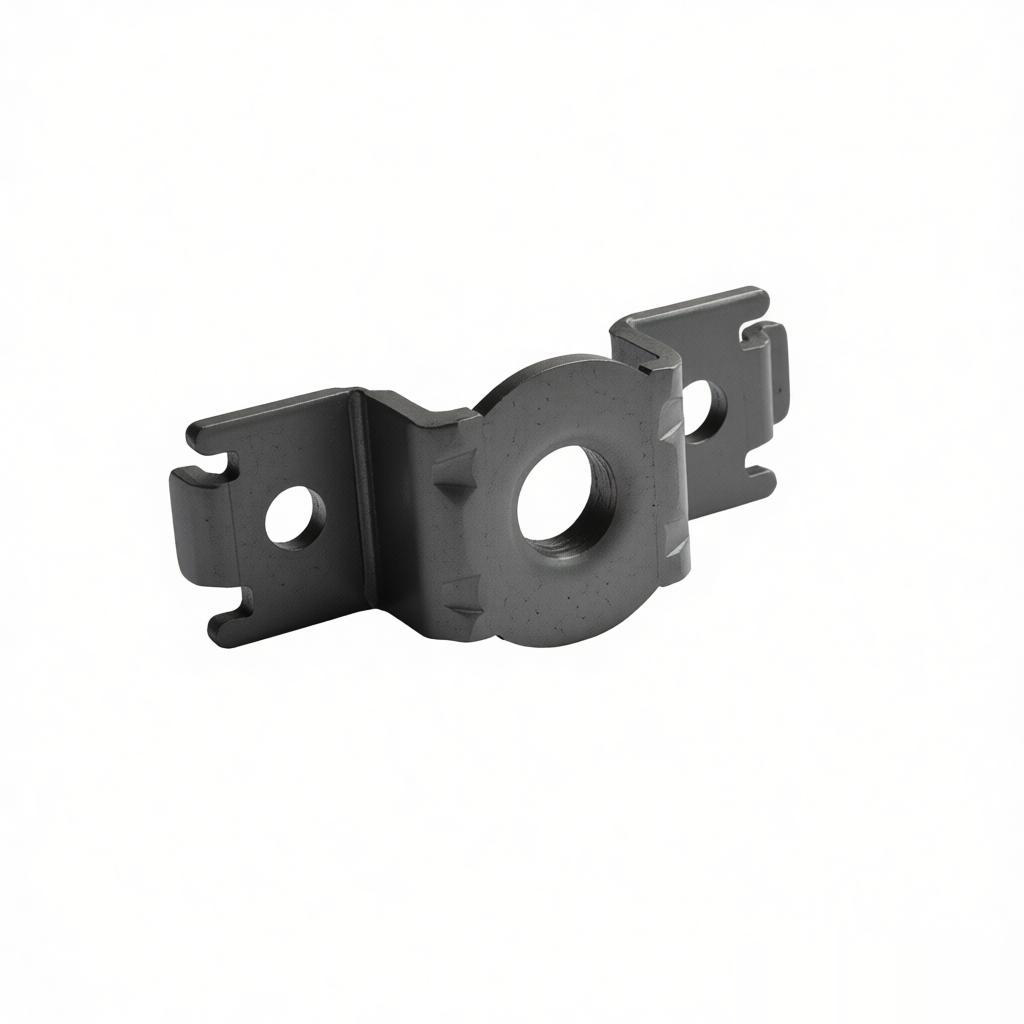

소개
메탈 스탬핑은 자동차부터 소비자 가전까지 다양한 산업에서 사용되는 고속·대량 생산 공정입니다. 그러나 고급 금형과 자동화 기술이 적용되더라도 불량이 발생할 수 있습니다. 이러한 불량과 그 근본 원인을 이해하는 것은 스크랩 최소화, 비용 절감, 부품 품질 보장에 필수적입니다. 이 가이드는 가장 흔한 메탈 스탬핑 불량을 다루고, 이를 해결하고 예방하기 위한 실질적인 솔루션을 제공합니다.
1. 버(Burr) 형성
버(Burr)는 스탬핑된 부품 가장자리에서 돌출된 날카로운 모서리나 작은 재료 조각입니다. 펀치와 다이의 간극이 너무 크거나 절단 날이 무뎌질 때 발생합니다.
일반적인 원인
과도한 다이 간극 (재료 두께의 10% 이상)
무딘 펀치 또는 다이 절단 날
윤활 부족 또는 부적절한 윤활
해결 방법
간극을 재료 두께의 5~8%로 최적화 (표준 강철 기준)
펀치와 다이 부품을 정기적으로 점검하고 연마하십시오.
마찰과 열을 줄이기 위해 일관된 윤활을 적용하십시오.
2. 스프링백
스프링백은 성형 후 금속의 탄성 회복으로, 부품이 의도된 형상에서 벗어나게 합니다. 고강도 재료에서 더 두드러집니다.
일반적인 원인
재료의 높은 항복 강도
불충분한 성형력 또는 스트로크
부적절한 금형 설계 (오버벤딩 여유 부족)
해결 방법
일관된 기계적 특성을 가진 재료 사용
오버벤딩 적용 (재료에 따라 1~3도 오버포밍)
코이닝 또는 바텀밍 작업을 통한 형상 고정
유한 요소 해석(FEA)을 통한 예측 및 보정
3. 주름 발생
주름은 주로 딥 드로잉 부품에서 압축 불안정으로 인해 발생하는 물결 모양의 접힘
일반적인 원인
블랭크 홀더력 부족
과도한 재료 유동
부적절한 드로우 비드 설계
해결 방법
블랭크 홀더 압력을 높여 재료 흐름을 제어합니다.
드로우 비드를 추가하거나 수정하여 저항을 생성합니다.
더 큰 블랭크를 사용하거나 블랭크 형상을 수정하여 압축 응력을 줄입니다.
4. 찢어짐 또는 균열
성형 중 인장 응력이 재료의 극한 강도를 초과할 때 찢어짐이나 균열이 발생합니다.
일반적인 원인
날카로운 다이 반경(응력 집중 유발)
낮은 연성 재료
과도한 드로잉 깊이 또는 감소율
해결 방법
다이 코너 반경 증가 (권장 최소 재료 두께의 4배)
더 높은 연성 재료 선택 (예: 높은 연신율)
드로잉 깊이 감소 또는 다단계 드로잉 공정 사용
5. 표면 스크래치
스크래치는 부품 표면을 손상시키며, 주로 다이 표면이나 이물질과의 접촉으로 발생
일반적인 원인
더럽거나 거친 다이 표면
윤활 부족
다이와 블랭크 사이에 끼인 경질 입자 (스케일, 먼지)
해결 방법
다이 표면을 정기적으로 연마하고 경질 코팅(TiN, DLC)을 적용하십시오.
깨끗하고 여과된 윤활유를 사용하십시오.
와이퍼 패드나 에어 블라스트를 설치하여 이물질을 제거하십시오.
6. 불완전 펀칭 또는 정렬 불량
구멍이나 형상이 완전히 천공되지 않았거나 의도한 위치에서 벗어났습니다.
일반적인 원인
마모되거나 파손된 펀치
펀치와 다이의 정렬 불량
프레스 톤수 또는 속도 부족
해결 방법
펀치를 정기적으로 점검하고 마모 시 교체하십시오.
정밀 가이드와 심을 사용하여 금형을 정렬하십시오.
프레스 파라미터(톤수, 스트로크, 속도)가 요구 사항과 일치하는지 확인하십시오.
7. 치수 정밀도 불량
공정 또는 재료의 변동으로 인해 부품이 지정된 공차를 충족하지 못합니다.
일반적인 원인
고속 스탬핑으로 인한 열팽창
재료 두께 편차
시간 경과에 따른 금형 마모
해결 방법
워밍업 사이클을 허용하고 온도를 모니터링하세요.
입고 재료에 대해 엄격한 두께 공차를 지정하세요.
통계적 공정 관리(SPC)를 구현하고 주기적으로 금형을 조정하세요.
8. 스트레칭 또는 박화
과도한 박화는 금속이 너무 많이 늘어날 때 발생하며, 주로 딥 드로잉 부품에서 나타납니다.
일반적인 원인
드로잉 비율(높이 대 직경)이 너무 높음
윤활 부족
블랭크 크기 오류
해결 방법
1차 드로잉 시 드로잉 비율을 1.5~2.0으로 제한(재질에 따라 다름).
딥 드로잉에는 어닐링 처리되거나 연질 소재를 사용하십시오.
고점도 윤활제를 도포하여 마찰을 줄이십시오.
9. 오일 얼룩 또는 오염
잔류 윤활제, 먼지 또는 산화로 인해 얼룩이 발생하여 외관이나 후속 공정(도장, 용접)에 영향을 미칩니다.
일반적인 원인
과도하거나 불균일한 윤활제 도포
세척 없이 장기 보관
환경(먼지, 습도)
해결 방법
가능한 경우 최소량의 수용성 윤활제를 사용하세요.
자동 세척 스테이션(세척, 건조)을 설치하세요.
부품을 깨끗하고 건조한 상태로 방청 처리하여 보관하세요.
10. 다이 자국
다이 표면에서 부품으로 전사되는 규칙적인 자국이나 패턴.
일반적인 원인
다이 표면 거칠기 또는 마모
윤활막 부족
높은 접촉 압력
해결 방법
금형을 연마하여 낮은 표면 거칠기(Ra ≤ 0.4 μm)로 가공
극압(EP) 첨가제가 포함된 윤활제 도포
유연한 금형 재료 사용(예: 정밀 부품용 폴리우레탄)
결론
금속 스탬핑 불량 예방은 재료 선택, 금형 설계, 공정 관리로 시작하는 종합적인 접근이 필요합니다. 정기적인 유지보수, 적절한 윤활, 실시간 모니터링을 통해 불량률을 크게 줄일 수 있습니다. 복잡한 부품의 경우 생산 전 문제를 예측하는 시뮬레이션 소프트웨어를 고려하세요. 위의 솔루션으로 각 불량을 해결함으로써 제조업체는 수율을 개선하고 비용을 절감하며 일관되게 고품질 스탬핑 부품을 제공할 수 있습니다.
주요 불량 및 핵심 솔루션 요약
| 불량 유형 | 주요 원인 | 핵심 솔루션 |
|---|---|---|
| 버 | 과도한 간극 | 간극 최적화; 공구 연마 |
| 스프링백 | 탄성 회복 | 과도 굽힘; 코이닝 |
| 주름 발생 | 압축 불안정 | 블랭크 홀더력 증가 |
| 파단 | 고인장 응력 | 반경 증가; 연성 재료 사용 |
| 스크래치 | 금형 오염 | 금형 연마; 윤활제 청소 |
| 정렬 불량 | 펀치 마모 | 펀치 교체; 금형 정렬 |
| 치수 오류 | 열팽창 | 온도 모니터링; SPC |
| 박리 | 높은 인발비 | 제한 인발비; 소둔 재료 |
| 오일 얼룩 | 과도한 윤활제 | 윤활제 최소화; 부품 세척 |
| 금형 자국 | 거친 금형 | 금형 연마; EP 윤활제 |
