딥 드로 스탬핑: 설계 고려 사항 및 팁
딥 드로 스탬핑은 평평한 금속 시트 블랭크를 복잡한 3차원 형상으로 변형시키는 다용도 금속 성형 공정입니다. 자동차, 항공우주, 전자, 의료기기 등 다양한 산업에서 널리 사용됩니다. 이 가이드는 품질, 효율성 및 비용 효율성을 최적화하기 위한 주요 설계 고려 사항과 실용적인 팁을 제공합니다.

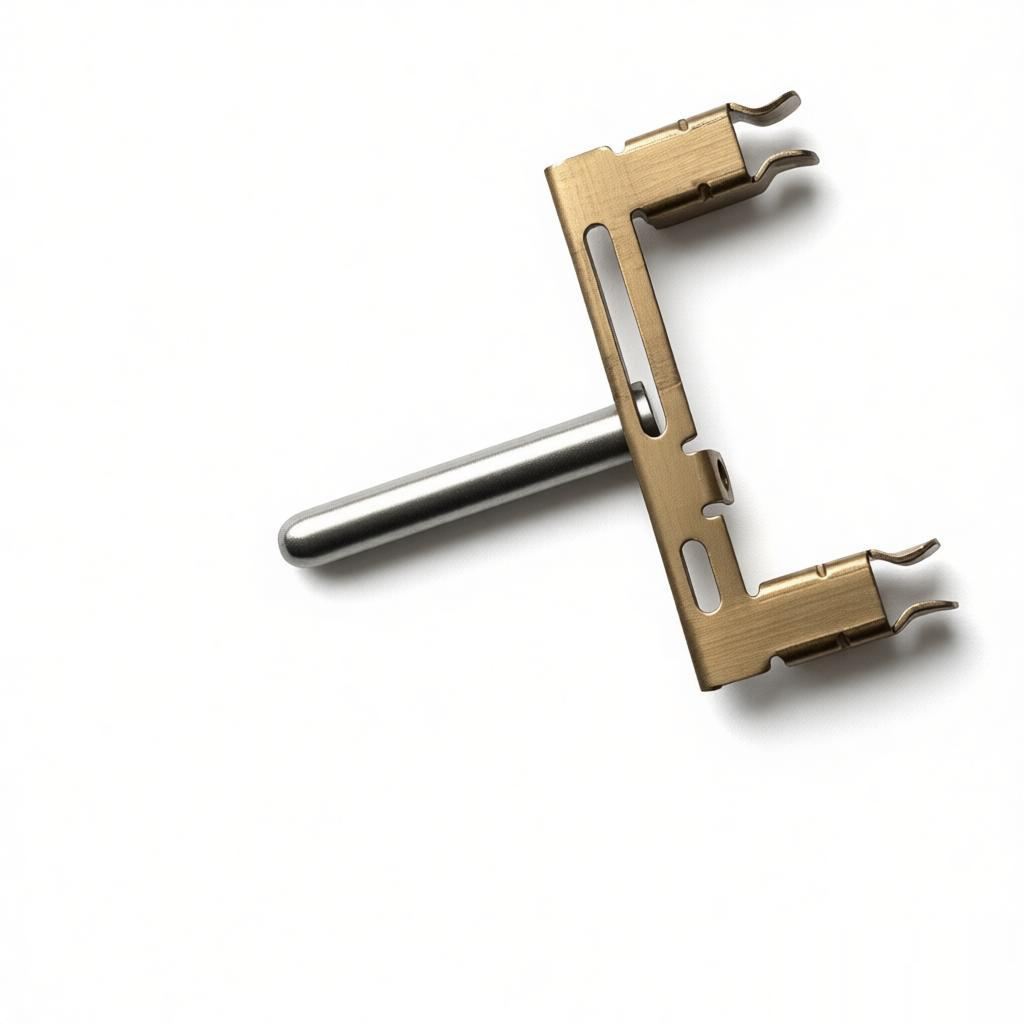

딥 드로 스탬핑 이해하기
딥 드로 스탬핑은 펀치가 금속 블랭크를 다이 캐비티로 밀어 넣어 재료가 흐르면서 다이 형상을 취하도록 하는 공정입니다. 드로된 부품의 깊이가 직경을 초과할 때 '딥'이라고 합니다. 찢김, 주름 또는 얇아짐과 같은 결함을 방지하기 위해 재료 흐름, 윤활 및 프레스 속도를 신중하게 제어해야 합니다.
딥 드로 스탬핑 작동 방식
공정은 다이 개구부 위에 블랭크를 놓는 것으로 시작됩니다. 펀치가 하강하여 블랭크를 다이 안으로 밀어 넣습니다. 금속이 늘어나고 반경 방향 안쪽으로 흐릅니다. 매우 깊은 부품의 경우 중간 어닐링을 통해 가공 경화를 완화하면서 여러 번의 드로가 필요할 수 있습니다. 주요 매개변수로는 블랭크 홀더 힘, 펀치 반경, 다이 반경, 펀치와 다이 사이의 간격이 있습니다.
주요 설계 고려 사항
딥 드로 스탬핑용 부품을 설계하려면 형상, 재료 특성 및 공정 제한 사항에 주의해야 합니다. 아래는 중요한 요소입니다.
부품 형상
깊이 대 직경 비율:
부품이 직경에 비해 깊을수록 드로가 더 어려워집니다. 단일 드로의 일반적인 한계는 2:1이며, 더 깊은 부품은 여러 번의 드로가 필요합니다.모서리 반경:
날카로운 모서리는 응력 집중과 파열 위험을 증가시킵니다. 펀치와 다이 모두에 충분한 반경(최소 재료 두께의 3~5배)을 사용하세요.벽 두께:
특히 모서리와 측벽에서 얇아짐이 발생합니다. 설계 시 두께 변화를 고려하세요.드래프트 각도:
수직 벽은 성형이 어렵습니다. 재료 흐름과 부품 이형을 돕기 위해 약간의 드래프트(1~5도)를 포함하세요.
소재 선택
| 소재 | 성형성 | 일반적인 용도 |
|---|---|---|
| 저탄소강 | 우수함 | 자동차 패널, 주방 싱크대 |
| 스테인리스강 | 양호 (더 많은 힘 필요) | 의료 기기, 식품 장비 |
| 알루미늄 | 보통 (주름 발생 가능) | 경량 케이스, 방열판 |
| 구리/황동 | 매우 우수 | 전기 부품, 장식품 |
연신율이 높고 항복 강도가 낮은 소재를 선택하여 드로잉을 용이하게 하세요. 결정립이 크거나 표면 결함이 있는 소재는 피하세요.
금형 및 다이 설계
일관된 품질을 위해 적절한 금형이 필수적입니다. 다음 사항을 고려하세요:
펀치 및 다이 반경:
반경이 클수록 응력이 감소하고 소재 흐름이 원활해집니다. 딥 드로우의 경우 소재 두께의 4~8배에 해당하는 펀치 반경을 사용하세요.간극:
펀치와 다이 사이의 최적 간극은 일반적으로 소재 두께의 1.1~1.2배입니다. 너무 좁으면 찢어짐이 발생하고, 너무 넓으면 주름이 생깁니다.블랭크 홀더력:
주름을 방지할 수 있을 만큼 충분한 힘을 가하되, 소재 흐름을 제한하지 않도록 주의하세요. 드로우 비드나 단차를 사용하여 흐름을 제어하세요.윤활:
고압 윤활유를 사용하여 마찰을 줄이고 갤링을 방지하세요. 블랭크 양면에 고르게 도포하십시오.
일반적인 결함 및 해결 방법
좋은 설계에도 불구하고 결함이 발생할 수 있습니다. 일반적인 문제와 해결 방법은 다음과 같습니다.
| 결함 | 원인 | 해결 방법 |
|---|---|---|
| 주름 | 블랭크 홀더력 부족 또는 과도한 재료 유동 | 블랭크 홀더력 증가, 드로우 비드 추가, 간격 감소 |
| 파열 | 높은 응력 집중, 날카로운 반경 또는 재료가 너무 취성 | 반경 증가, 연성 재료 사용, 단계별 드로우 깊이 감소 |
| 두께 감소 | 과도한 인장 | 블랭크 크기 조정, 중간 어닐링 추가, 다중 드로우 사용 |
| 스크래치 | 윤활 불량 또는 금형 표면 마감 불량 | 윤활 개선, 금형 연마, 더 단단한 금형 재료 사용 |
딥 드로잉 성공을 위한 팁
업계 모범 사례를 바탕으로 한 실용적인 팁입니다:
유한 요소 해석(FEA) 수행:
금형 제작 전에 잠재적 문제를 식별하기 위해 공정을 시뮬레이션합니다. 시간과 비용을 절약할 수 있습니다.블랭크 형상 최적화:
응력 집중을 줄이기 위해 사각형 대신 모서리가 둥근 블랭크를 사용하세요. 블랭크 개발 소프트웨어를 고려하세요.프로그레시브 금형 사용:
대량 생산의 경우, 여러 스테이션을 가진 프로그레시브 금형이 단일 프레스 스트로크에서 절단, 드로잉 및 트리밍을 수행할 수 있습니다.온도 제어:
딥 드로잉의 경우 열이 유용할 수 있습니다. 웜 포밍(예: 알루미늄)은 성형성을 향상시키고 스프링백을 줄입니다.테스트 및 반복:
가능하다면 소프트 툴링으로 프로토타입을 제작하세요. 하드 툴링에 투자하기 전에 시험 결과를 바탕으로 파라미터를 조정하세요.경험 많은 제조업체와 협력:
[회사명]의 당사 팀과 같이 딥 드로잉의 복잡성을 이해하는 금속 스탬핑 전문가와 협력하세요. 당사는 설계 지원 및 품질 보증을 제공합니다.
결론
딥 드로우 스탬핑은 강하고 이음매 없는 금속 부품을 생산하는 매우 효율적인 방법입니다. 설계 형상, 재료 선택, 금형 및 공정 매개변수에 주의를 기울이면 일관된 품질을 달성하고 결함을 최소화할 수 있습니다. 새로운 부품을 설계하거나 기존 부품을 최적화하는 경우, 이러한 고려 사항과 팁이 성공적인 딥 드로잉으로 안내할 것입니다. 프로젝트 요구 사항을 논의하고 금속 스탬핑 서비스에 대한 당사의 전문성을 활용하려면 문의해 주세요.
