딥 드로우 vs 셸로우 드로우 스탬핑: 각각 언제 사용해야 하는가

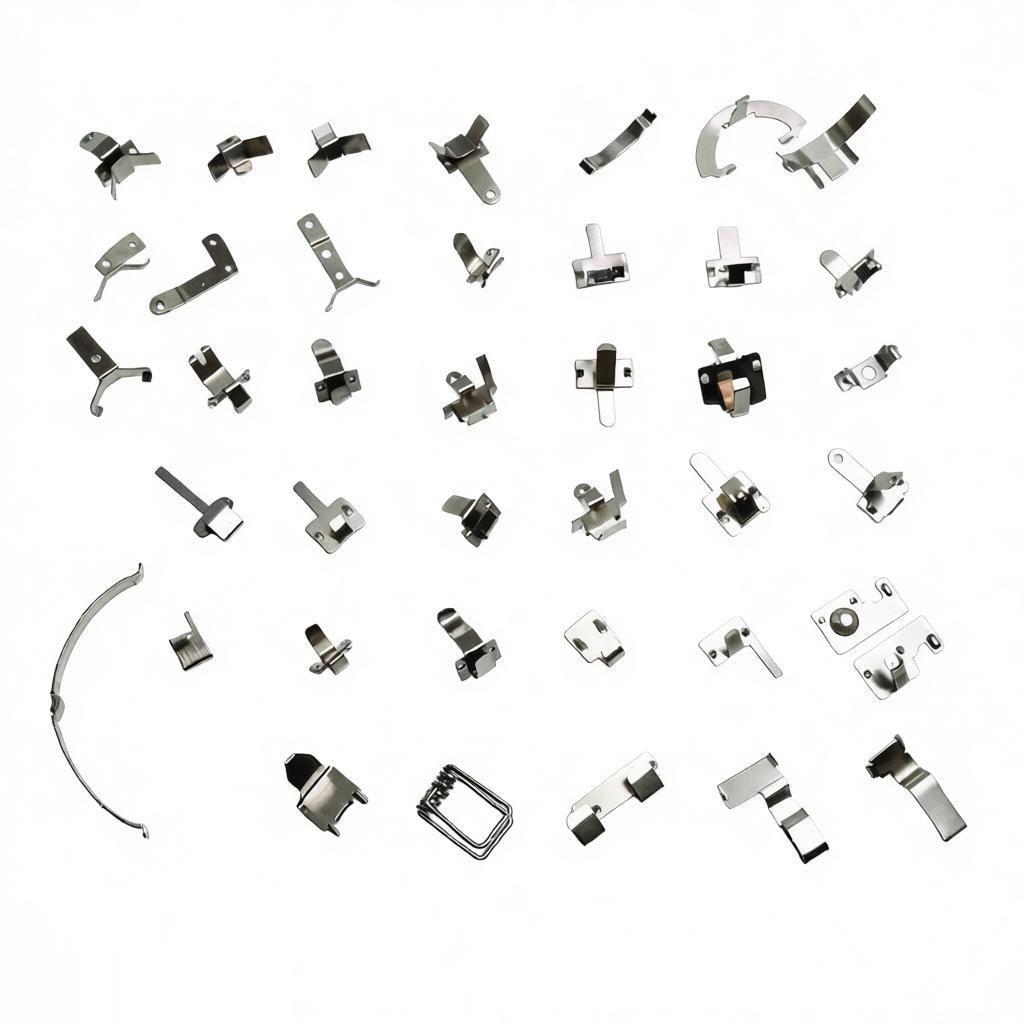

딥 드로우와 쇼 드로우 스탬핑 소개
금속 스탬핑 세계에서 딥 드로우와 쇼 드로우 공정의 차이를 이해하는 것은 적절한 제조 방법을 선택하는 데 중요합니다. 두 기술 모두 펀치와 다이를 사용하여 판금을 원하는 형태로 성형하지만, 깊이, 복잡성 및 적용 분야에서 크게 다릅니다. 이 글은 각 방법을 언제 사용해야 하는지 결정하는 데 도움이 되는 포괄적인 비교를 제공합니다.
비교표: 딥 드로우 vs 쇼 드로우
| 특징 | 딥 드로우 스탬핑 | 쇼 드로우 스탬핑 |
|---|---|---|
| 깊이 대 직경 비율 | 1:1 초과 (일반적으로 2:1 이상) | 1:1 미만 (일반적으로 0.5:1 이하) |
| 필요한 드로우 횟수 | 어닐링을 통한 다중 드로잉 | 단일 드로잉 또는 소수 단계 |
| 금형 복잡성 | 높음 – 프로그레시브 금형과 블랭크 홀더 필요 | 낮음~중간 – 단순 금형 |
| 소재 두께 감소 | 중요 – 세심한 제어 필요 | 최소 |
| 생산 속도 | 여러 단계로 인해 느림 | 더 빠르고 높은 처리량 |
| 일반적인 응용 분야 | 자동차 부품, 싱크대, 캔, 압력 용기 | 패널, 브래킷, 커버, 인클로저 |
| 부품당 비용 | 소량 생산 시 높음, 대량 생산 시 경제적 | 전반적으로 낮음, 특히 단순 부품의 경우 |
| 재료 활용도 | 폐기물 및 트리밍으로 인해 낮음 | 높음, 스크랩 적음 |
딥 드로우 스탬핑 사용 시기
높은 깊이 요구 사항
딥 드로 스탬핑은 최종 부품의 깊이가 직경보다 큰 경우(예: 원통형 용기, 자동차 연료 탱크, 열교환기 쉘)에 이상적입니다. 이 공정은 여러 번의 점진적인 드로잉을 통해 금속을 찢어짐 없이 점차 성형합니다.
복잡한 형상 및 기능
정교한 형상, 날카로운 모서리 또는 엠보싱 디테일이 필요한 부품은 딥 드로잉의 이점을 얻는 경우가 많습니다. 제어된 재료 흐름을 통해 복잡한 프로파일을 정밀하게 성형할 수 있습니다.
대량 생산
금형이 설정되면 딥 드로 스탬핑은 대량 생산에 매우 효율적입니다. 자동차 및 가전 제조와 같은 산업에서는 비용 효율적인 대규모 생산을 위해 이 공정에 의존합니다.
재료 고려 사항
딥 드로잉은 저탄소강, 알루미늄 또는 스테인리스강과 같은 연성 재료에 가장 적합합니다. 재료는 균열 없이 상당한 연신율을 견뎌야 합니다.
셸로우 드로 스탬핑을 사용해야 하는 경우
얕은 부품
깊이가 직경의 절반 미만인 부품의 경우 셸로우 드로잉이 적합한 방법입니다. 예로는 평판, 브래킷 및 간단한 커버가 있습니다. 공정은 간단하며 더 적은 금형이 필요합니다.
소량에서 중간량
얕은 드로잉은 금형 비용이 낮고 설정이 빠르기 때문에 소량 생산에 경제적입니다. 이는 프로토타입 제작이나 맞춤 제작에 적합합니다.
속도와 효율성
드로잉 단계가 적어 얕은 드로잉 스탬핑은 더 빠르며 사이클 타임을 줄입니다. 리드 타임이 촉박할 때 이상적입니다.
예산 제약
프로젝트 예산이 제한적인 경우 얕은 드로잉은 금형과 프레스에 대한 초기 투자를 최소화합니다. 또한 스크랩 비율을 줄여 재료 활용도를 높입니다.
장점과 단점
딥 드로우 스탬핑
장점:
깊고 매끄러운 부품 제작 가능; 높은 강도 대 중량비; 우수한 표면 마감; 대량 생산 시 일관된 품질.단점:
높은 금형 비용; 생산 속도 느림; 주름 또는 찢김 위험; 숙련된 설정 필요.
쇼 드로우 스탬핑
장점:
낮은 비용; 빠른 사이클 타임; 간단한 금형; 재료 낭비 적음; 설계 변경 용이.단점:
깊이 제한; 복잡한 내부 형상에 부적합; 굽힘 같은 추가 작업 필요 가능.
선택에 영향을 미치는 주요 요소
딥 드로우와 셸로우 드로우 중 결정할 때 다음 요소를 고려하세요:
부품 형상:
깊이, 직경, 벽 두께 및 형상 복잡성.재료 유형:
연성, 두께 및 성형 한계.생산 수량:
대량 생산은 딥 드로잉 금형 투자를 정당화합니다.공차 요구 사항:
딥 드로잉은 적절한 금형 설계를 통해 더 엄격한 공차를 달성할 수 있습니다.비용 제약:
셸로우 드로잉은 저예산 프로젝트에 주로 적합합니다.
추천 매트릭스
| 시나리오 | 권장 공정 |
|---|---|
| 깊이 > 직경 | 딥 드로잉 |
| 깊이 < 직경의 절반 | 셸로우 드로잉 |
| 대량 생산 (10만 개 이상 부품) | 초기 투자 후 딥 드로잉 |
| 소량 생산 (1천~1만 개 부품) | 셸로우 드로잉 |
| 보강재가 있는 복잡한 형상 | 딥 드로잉 |
| 단순 평면 형상 | 셸로우 드로잉 |
| 제한된 예산 | 셸로우 드로잉 |
결론
딥 드로우와 셸로우 드로우 스탬핑 중 선택은 부품 설계, 생산 요구 사항 및 예산에 따라 달라집니다. 딥 드로우는 대규모로 깊고 견고한 부품을 만드는 데 탁월하며, 셸로우 드로우는 간단한 부품에 유연성과 비용 절감을 제공합니다. 깊이, 수량 및 재료를 평가하여 금속 스탬핑 프로젝트를 최적화할 수 있습니다. 전문적인 안내가 필요하시면 저희 팀에 문의하여 구체적인 요구 사항을 논의하십시오.
