방열판 스탬핑: 효율적인 열 관리 기술

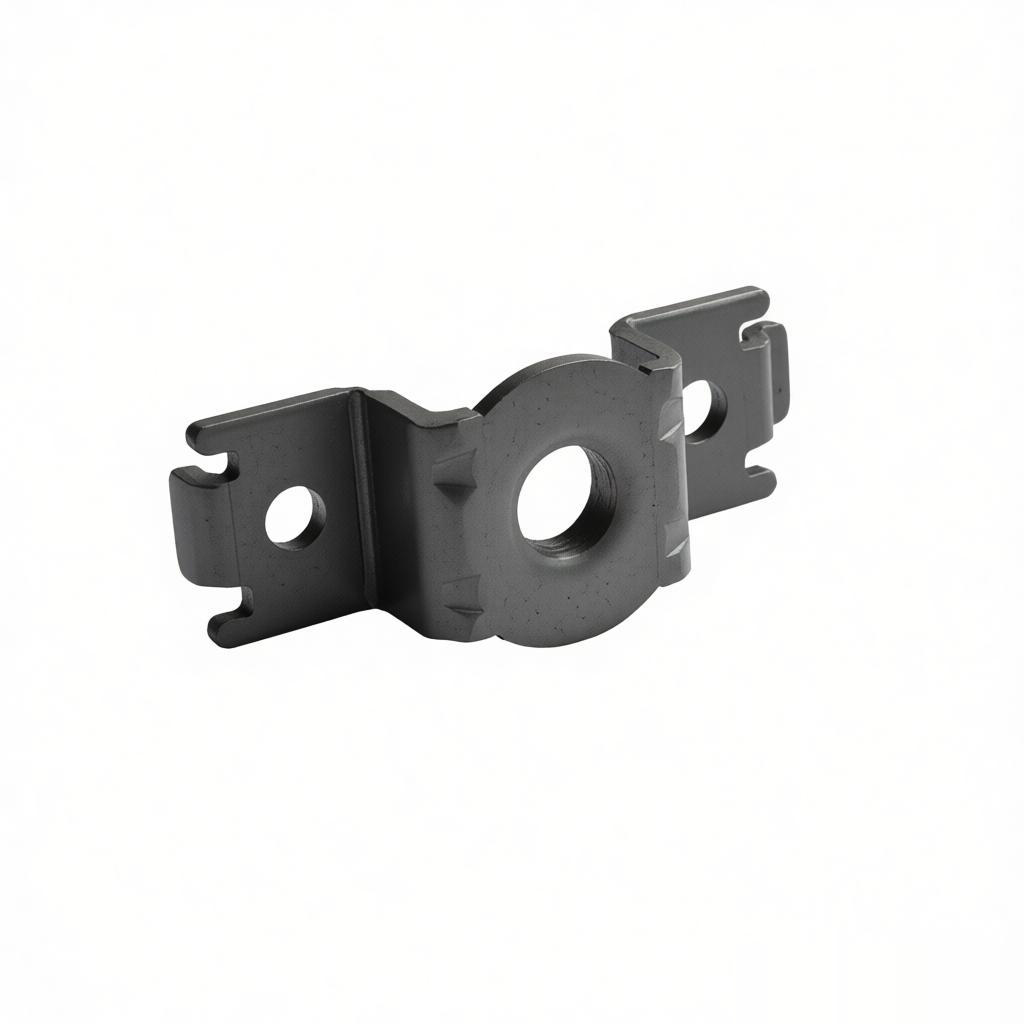

방열판 스탬핑 소개
방열판은 전자 기기에서 열을 방출하여 과열을 방지하고 안정적인 작동을 보장하는 중요한 부품입니다. 다양한 제조 방법 중 스탬핑은 복잡한 방열판 형상을 비용 효율적이고 대량 생산할 수 있는 솔루션을 제공합니다. 이 가이드는 방열판 스탬핑을 통한 효율적인 열 관리 기술과 모범 사례를 살펴봅니다.
스탬핑 방열판 재료
알루미늄 합금
알루미늄(예: 6061, 6063)은 우수한 열전도율(200–240 W/mK), 가벼운 무게 및 성형성으로 인해 가장 일반적인 재료입니다. 고성능 애플리케이션의 경우 구리 합금(열전도율 ~400 W/mK)이 사용되지만 더 비싸고 스탬핑이 어렵습니다.
재료 선택 기준
열전도율: 열 방출을 위해 높을수록 좋습니다.
연성: 딥 드로잉 및 굽힘을 균열 없이 견뎌야 합니다.
비용: 알루미늄은 대량 생산에 가장 적합한 균형을 제공합니다.
표면 마감: 전자 부품과의 접촉 저항에 영향을 미칩니다.
방열판용 스탬핑 금형 설계
금형 설계는 원하는 핀 형상, 두께 분포 및 치수 정밀도를 달성하는 데 중요합니다. 프로그레시브 금형은 단일 프레스 스트로크에서 여러 작업(블랭킹, 피어싱, 포밍, 커팅)을 수행하는 데 일반적으로 사용됩니다.
주요 설계 고려 사항
핀 형상:
높고 얇은 핀은 표면적을 극대화하지만 찢어짐을 방지하기 위해 재료 흐름을 신중히 제어해야 합니다.벤드 반경:
최소 반경은 응력 집중을 방지하기 위해 재료 두께의 최소 1.5배 이상이어야 합니다.드래프트 각도:
부품을 금형에서 쉽게 배출할 수 있도록 합니다.스프링백 보정:
탄성 회복을 고려하여 재료를 과도하게 굽힙니다.
스탬핑 공정 기술
블랭킹 및 피어싱
먼저, 블랭크를 스트립에서 절단합니다. 피어싱은 장착이나 공기 흐름을 위한 구멍을 만듭니다. 펀치와 다이 사이의 간격은 깨끗한 모서리를 위해 재료 두께의 5~10%여야 합니다.
포밍 및 벤딩
순차적 포밍 작업으로 핀을 성형합니다. 주름을 방지하려면 드로우 비드와 적절한 블랭크 홀더 힘을 사용하십시오. 윤활은 마찰을 줄이고 재료 흐름을 개선합니다.
절단 및 트리밍
성형 후 부품을 최종 치수로 트리밍합니다. 파인 블랭킹은 2차 가공 없이 매끄러운 모서리를 생성할 수 있습니다.
방열판 스탬핑 품질 관리
| 파라미터 | 사양 | 검사 방법 |
|---|---|---|
| 평탄도 |
