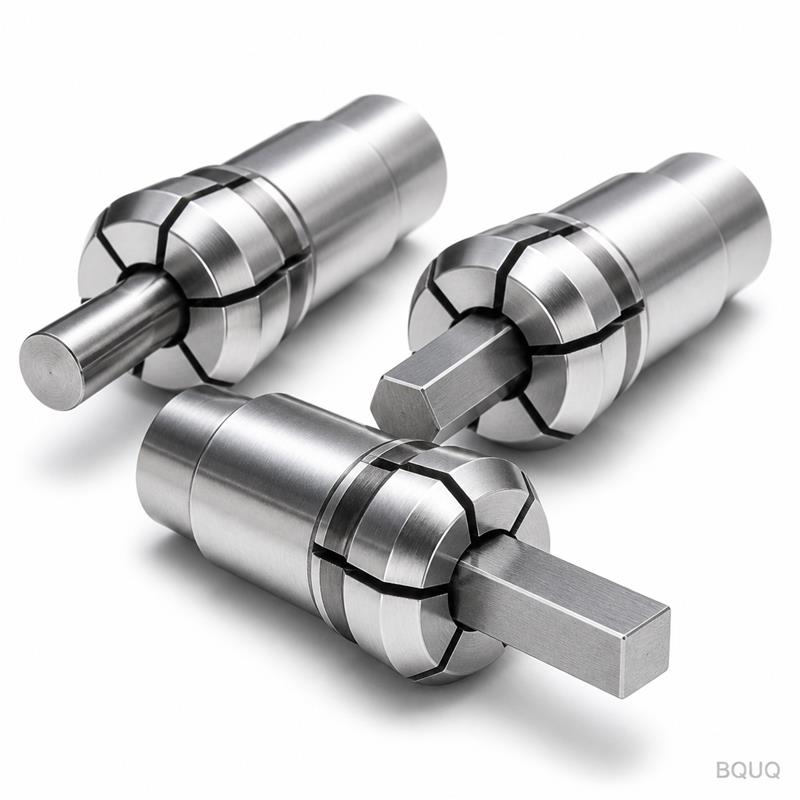

바 스톡 가공 트렌드는 콜릿 보어 설계를 어떻게 변화시키는가?

직접적인 답변은, 콜릿 보어 설계는 이제 고정된 공칭 직경을 따르기보다는 공급되는 원형 바 재질의 실제 원통형 공차와 표면 마감 분포를 반영하도록 엔지니어링된다는 것입니다. 재료 수요가 더 높은 강도의 합금과 더 엄격한 치수 일관성으로 이동함에 따라, 제조업체는 바 재질 편차를 수용하기 위해 더 큰 기하학적 정밀도와 특수 릴리프 각도를 가진 보어를 지정하고 있습니다. 이러한 정렬은 공급 문제로 인한 기계 다운타임을 줄이고 완성된 터닝 부품의 동심도를 개선하며, 이는 대량 생산에 매우 중요합니다.

어떤 특정 바 재질이 콜릿 보어 변경을 주도하고 있나요?

더 단단하고 연마성이 강한 재료로의 전환이 현대 콜릿 보어 형상을 주도하는 주요 요인입니다. 2024년 기준, 광둥성의 지역 철강 서비스 센터 데이터에 따르면 CNC 스위스형 및 멀티 스핀들 가공에서 소비되는 모든 바 재질의 약 62%를 4140 합금강, 17-4 PH 스테인리스강, 303 스테인리스강이 차지합니다. 이러한 재료는 더 높은 파지력을 요구하며, 이는 결과적으로 콜릿 보어가 더 넓은 접촉 면적을 가지면서도 반경 방향 압축을 허용하기 위해 더 얇은 벽 두께를 가져야 함을 의미합니다.

구체적으로, H1150 상태의 17-4 PH 스테인리스강은 105,000 psi의 항복 강도를 나타내며, 이는 표준 12L14 납 첨가강보다 40% 더 높습니다. 표면에 자국을 남기지 않고 이 재료를 파지하기 위해, 콜릿 보어는 이제 0.0015인치 깊이의 미세 톱니 패턴으로 제조됩니다. 반대로, 화씨 1도당 13.1 마이크로인치의 열팽창 계수를 가진 알루미늄 6061-T6의 사용 증가는 고속 가공 중 바가 가열될 때 고착을 방지하기 위해 콜릿 보어를 0.0002인치 더 큰 내경으로 절단해야 합니다.

재료 수요가 콜릿 보어의 공차에 어떤 영향을 미치나요?

재료 수요는 콜릿 보어의 공차 등급을 일반 용도 슬롯에서 정밀 정합 보어로 직접 결정합니다. 12L14와 같은 표준 쾌삭강의 경우, 공칭 바 크기보다 +0.001인치에서 +0.003인치의 콜릿 보어 공차가 허용됩니다. 이 재료는 관용적이고 공급이 쉽기 때문입니다. 그러나 티타늄 5등급과 인코넬 718의 경우, 보어 공차는 공칭보다 +0.0005인치에서 +0.001인치로 조여져야 합니다.

이러한 정밀도가 필요한 이유는 이러한 고강도 재료는 압축되지 않고 반경 방향 변형에 저항하기 때문입니다. 보어가 너무 느슨하면 바가 진동하여 채터 마크가 발생하고 공구 수명이 15% 감소합니다. 보어가 너무 조이면 콜릿이 완전히 닫히지 않아 파지력이 상실되고 중절삭 작업 중 바가 빠질 수 있습니다. 엔지니어링 경험칙은 일관된 파지를 유지하기 위해 보어 공차가 재료의 직경 공차의 정확히 절반이어야 한다는 것입니다.

고인장 재료에 대해 보어 마감 각도가 왜 변화하고 있나요?

콜릿 보어의 내부 리드인 각도는 경질 재료에 의해 발생하는 더 높은 축방향 힘을 관리하기 위해 재설계되고 있습니다. 기존 콜릿은 황동과 알루미늄에 충분한 15도 리드인 각도를 특징으로 합니다. 그러나 4340강(인장 강도 180,000 psi)에 대한 수요 증가로 인해, 업계는 1인치 이상 직경의 보어에 대해 25도 리드인 각도를 표준화하고 있습니다.

이 더 가파른 각도는 두 가지 목적을 제공합니다. 첫째, 콜릿을 통해 바 재질을 밀어 넣는 데 필요한 축방향 힘을 약 18% 감소시켜 바 좌굴 위험을 최소화합니다. 둘째, 바를 더 정확하게 중심에 맞추는 데 도움이 되는 쐐기 효과를 만듭니다. 스위스형 가공 센터의 데이터에 따르면 이 25도 각도는 초기 바 중심 맞춤 정확도를 0.002인치에서 0.0008인치로 개선하며, 이는 60% 향상입니다. 이는 오프센터 바 재질이 최종 가공 부품의 벽 두께 불균일로 이어지기 때문에 중요합니다.

연마성 바 재질에 대해 어떤 콜릿 보어 재료가 선호되나요?

주철 및 고규소 알루미늄과 같은 연마성 재료에 대한 수요는 콜릿 보어 자체의 기본 재료 변경을 강제했습니다. 경도 58-60 HRC의 표준 공구강 콜릿은 급속히 카바이드 라이닝 또는 분말 야금 콜릿으로 대체되고 있습니다. 17% 실리콘을 함유한 A390 알루미늄을 가공할 때, 표준 강철 콜릿 보어는 단 20,000사이클 후에 0.001인치 마모되어 파지력 상실을 유발합니다.

대조적으로, 텅스텐 카바이드 보어 인서트는 100,000사이클 후에 단 0.0001인치의 마모만 보여줍니다. 또한 질화 처리된 전체 경화 H13 공구강으로의 전환도 이루어지고 있으며, 이는 68-72 HRC의 표면 경도를 달성합니다. 이러한 재료는 콜릿 비용을 30-40% 증가시키지만 교체 빈도를 줄입니다. 24시간 가동하는 대량 생산 공장의 경우, 이는 주당 약 3시간의 교체 다운타임을 줄여 연간 450가공 시간의 이득으로 이어집니다.

바 직경 편차가 보어 형상에 어떤 영향을 미치나요?

바 직경 편차는 가장 예측 불가능한 변수이며, 콜릿 보어는 이제 이 편차를 흡수하기 위해 "압축 영역"으로 설계됩니다. 냉간 인발 바 재질은 일반적으로 플러스 마이너스 0.002인치의 공차를 유지하지만, 열간 압연 바 재질은 플러스 마이너스 0.005인치까지 변할 수 있습니다. 고정된 강성 보어는 동심도를 희생하지 않고 이 범위를 수용할 수 없습니다.

현대 콜릿 설계는 앞쪽이 더 좁고 뒤쪽이 더 넓은 포물선형 내부 형상을 가진 보어를 특징으로 합니다. 이 형상은 보어가 바와 두 개의 별도 지점에서 접촉할 수 있게 하여 바 직경의 0.004인치 편차를 보상하는 3점 파지 작용을 만듭니다. 이 설계는 콜릿이 바의 앞쪽 가장자리만 파지하여 0.0015인치 런아웃이 발생하는 직선 보어에서 볼 수 있는 "벨 마우싱" 효과를 방지합니다. 포물선형 보어를 사용하면 최적이 아닌 바 재질에서도 런아웃을 0.0005인치 이내로 유지할 수 있습니다.

콜릿 보어를 재료 수요에 맞추는 것의 경제적 영향은 무엇인가요?

경제적 영향은 상당하며 스크랩률과 기계 가동률에 직접적인 영향을 미칩니다. 부적합한 콜릿 보어는 CNC 선반에서 모든 바 공급 관련 정지의 최대 35%를 차지합니다. 각 정지는 평균 15분의 생산 손실과 부품 재작업 또는 폐기 비용을 발생시키며, 정밀 항공우주 부품의 경우 부품당 평균 $8.50입니다.

재료별 콜릿 보어로 전환함으로써 공장은 스크랩률을 2.5%에서 0.8%로 줄일 수 있습니다. 월 50,000개 부품을 처리하는 공장의 경우, 이는 스크랩 수를 1,250개에서 400개로 줄여 재료비만으로 월 약 $7,225를 절약합니다. 또한 기계 정지 감소로 스핀들 가동률이 75%에서 85%로 증가하여 월 약 200시간의 생산적인 가공 시간이 추가됩니다. 아래 표는 다양한 재료 범주에 대한 주요 기술 매개변수를 요약합니다.

제조업체는 새로운 재료 트렌드에 기존 콜릿을 어떻게 적응시킬 수 있나요?

제조업체는 기존 공구를 즉시 폐기할 필요가 없습니다. 선택적 호닝과 코팅을 통해 적응할 수 있습니다. 알루미늄에서 스테인리스강으로 전환하는 공장의 경우, 표준 콜릿 보어를 재호닝하여 열팽창을 수용하기 위해 직경을 0.0005인치 늘릴 수 있습니다. 그러나 이는 한 번만 권장됩니다. 이후 호닝은 경화층을 제거하여 수명을 50% 감소시키기 때문입니다.

더 효과적인 적응 방법은 보어 표면에 티타늄 질화물(TiN) 코팅을 적용하는 것입니다. 화씨 900도에서 적용되는 이 코팅은 마찰 계수를 0.50에서 0.30으로 줄입니다. 이를 통해 표준 콜릿이 갤링 없이 약간 더 큰 바 직경 편차를 처리할 수 있습니다. 영구적인 변경의 경우 콜릿을 완전히 교체하는 것이 좋습니다. 맞춤 보어 콜릿의 비용은 1/4인치 크기의 경우 $85에서 2인치 크기의 경우 $350까지이며, 리드 타임은 3-5일입니다. 이는 다운된 CNC 기계의 시간당 $10,000 비용에 비하면 미미한 비용입니다.

재보링 대신 콜릿을 교체해야 하는 시기는 언제인가요?

보어 직경이 최대 재료 공차를 0.001인치 이상 초과하거나 파지 표면에 육안으로 보이는 스코어링이 나타날 때 콜릿을 교체해야 합니다. 재보링은 콜릿에 최소 0.010인치의 벽 두께가 남아 있는 경우에만 가능합니다. 마이크로미터로 보어의 앞쪽과 뒤쪽을 측정하는 것이 필수적입니다. 0.0005인치 이상의 차이는 재보링으로 교정할 수 없는 타원형을 나타냅니다.

또한 알루미늄에서 인코넬로 이동하는 것과 같이 경도가 다른 재료군으로 전환할 때는 교체가 필수입니다. 알루미늄 파지의 잔류 응력은 낮지만, 인코넬에 필요한 높은 파지 압력은 사용过的 콜릿에 균열을 유발할 수 있습니다. 업계 표준은 연질 재료의 경우 500,000사이클, 경질 재료의 경우 100,000사이클 후 콜릿을 교체하는 것입니다. 사이클 수를 추적하는 것이 예기치 않은 고장을 방지하는 가장 좋은 방법입니다.

결론

콜릿 보어 설계의 진화는 바 재질의 변화하는 환경에 대한 직접적인 엔지니어링 대응입니다. 업계는 범용 콜릿에서 재료별 열팽창, 경도 및 직경 편차를 우선시하는 적용 특화 보어 형상으로 이동하고 있습니다. 정밀 제조업체에게 핵심은 분명합니다. 현재 재료 수요에 맞춰 콜릿 보어 사양을 감사하는 것은 스크랩을 방지하고 스핀들 가동 시간을 극대화하는 저비용 고수익 활동입니다.

FAQ

콜릿 보어의 표준 공차는 무엇인가요?

표준 공차는 일반적으로 범용 강철의 경우 공칭 바 직경보다 +0.001인치에서 +0.003인치입니다. 특수 합금을 사용한 고정밀 작업의 경우 +0.0005인치로 조여집니다. 올바른 공차는 항상 바 재질 자체의 직경 공차에 의해 결정됩니다.

하나의 콜릿으로 여러 바 재질을 처리할 수 있나요?

네, 6061과 7075 알루미늄과 같이 유사한 경도와 열팽창 계수를 가진 여러 재료는 단일 콜릿으로 처리할 수 있습니다. 그러나 강철과 알루미늄에 동일한 콜릿을 사용하면 파지 불량과 표면 자국이 발생합니다. 특정 재료군에 콜릿을 전용하는 것이 항상 더 경제적입니다.

바 재질의 열이 콜릿 보어에 어떤 영향을 미치나요?

바 재질은 가공 중 가열되어 직경이 팽창합니다. 알루미늄의 경우 높은 스핀들 속도에서 이 팽창은 최대 0.0005인치까지 될 수 있습니다. 콜릿 보어가 너무 조이면 바가 고착됩니다. 이것이 알루미늄용 보어를 더 큰 여유로 절단하는 이유입니다.

정밀 콜릿 보어의 수명은 얼마나 되나요?

쾌삭강의 경우 콜릿 보어는 500,000사이클까지 지속될 수 있습니다. 주철이나 고규소 알루미늄과 같은 연마성 합금의 경우 수명은 100,000사이클 이하로 떨어집니다. 부품 품질에 영향을 미치기 전에 마모를 감지하기 위한 정기 검사가 필요합니다.

마모된 콜릿 보어를 어떻게 측정하나요?

텔레스코핑 게이지와 마이크로미터를 사용하여 앞쪽 가장자리와 보어 안쪽 1인치 지점의 보어 직경을 측정합니다. 이 측정값을 원래 사양과 비교합니다. 앞쪽 측정값이 안쪽 측정값보다 0.001인치 이상 크면 콜릿이 벨 마우싱된 것이므로 교체가 필요합니다.

바 재질의 표면 마감이 다른 보어 마감을 요구하나요?

네, 폴리싱된 바 재질은 미끄러짐을 방지하기 위해 매끄러운 콜릿 보어가 필요하며, 거친 연삭 바 재질은 파지를 강화하기 위해 약간 톱니 모양의 보어가 유리합니다. 보어 마감은 바의 마찰 계수와 일치해야 합니다. 미러 폴리싱 보어(8 마이크로인치)는 폴리싱된 스테인리스강에 가장 적합합니다.

재보링과 콜릿 교체 중 어느 것이 더 저렴한가요?

재보링은 단기적으로 더 저렴하며 새 콜릿 $100 대비 약 $40입니다. 그러나 재보링은 한 번만 효과적이며 경화 표면을 제거합니다. 장기적인 신뢰성을 위해, 특히 고인장 재료의 경우 교체가 권장됩니다.

현재 공구 및 바 재질 요구 사항에 대한 종합적인 감사를 위해 당사 엔지니어링 팀이 상담을 제공합니다. 문의 후 12시간 이내에 상세한 재료 분석 및 콜릿 보어 권장 사항을 제공합니다. sc@bquq.com 또는 WhatsApp +86 13713157787로 문의하십시오. 정밀 가공 최적화에 대한 더 많은 사례 연구는 당사 웹사이트 www.bquq.com을 방문하십시오.
