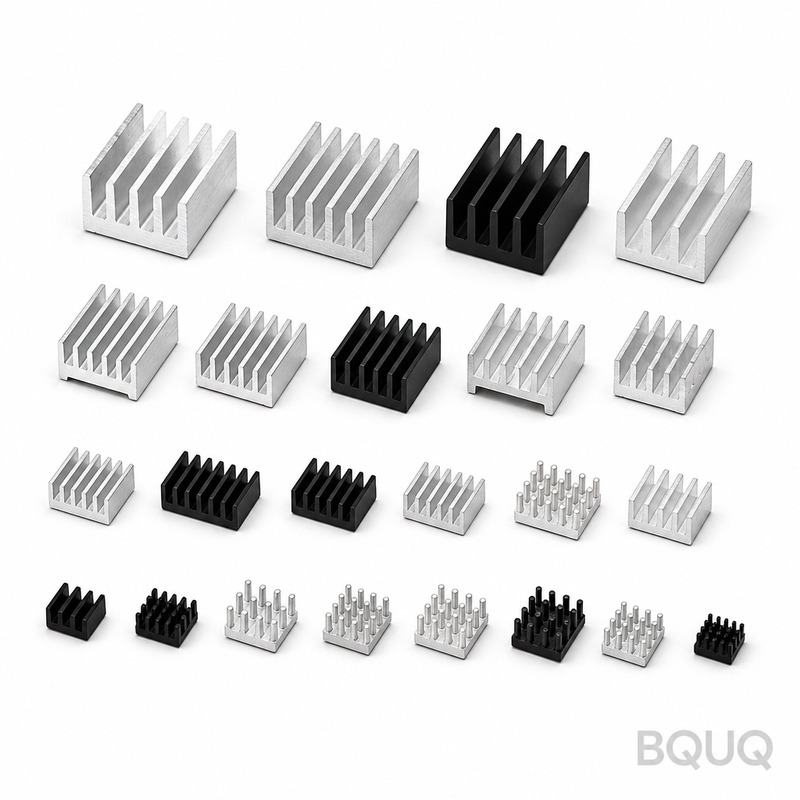

CFD 열 시뮬레이션은 방열판 설계 성능을 어떻게 최적화하는가?
직접적인 답변은 다음과 같습니다: CFD(전산유체역학) 열 시뮬레이션은 물리적 프로토타입을 제작하기 전에 핀 구조 전반의 공기 흐름과 온도 분포를 예측하여 방열판 성능을 최적화하며, 이를 통해 엔지니어는 시행착오 방식과 비교하여 열저항을 최대 30%까지 줄이고 개발 리드 타임을 40% 단축할 수 있습니다. CFD는 유체 흐름과 열 전달의 결합 방정식을 풀어 수작업 계산으로는 확인할 수 없는 데드 존, 바이패스 공기 흐름, 핀 효율 손실을 식별하여 특정 적용 조건에 맞는 형상 최적화를 가능하게 합니다. BQUQ 정밀제조에서는 알루미늄 및 구리 방열판의 표준 생산 전 단계로 CFD를 사용하여 설계가 목표 접합부-대기 열저항(Rth j-a)을 시뮬레이션 결과의 5% 오차 범위 내에서 달성하는지 검증합니다.
CFD 시뮬레이션은 어떤 구체적인 성능 향상을 제공할 수 있나요?
CFD는 정량화 가능한 성능 향상을 제공하며, 이는 직접적으로 더 낮은 작동 온도와 더 긴 부품 수명으로 이어집니다. 2~5 m/s의 공기 흐름이 있는 일반적인 강제 대류 적용 분야에서 CFD 최적화 핀 간격은 표준 10mm 피치 설계와 비교하여 열저항을 15~25% 줄일 수 있습니다. 자연 대류(팬 없음)의 경우, CFD 최적화된 핀 높이와 방향은 굴뚝 효과 공기 흐름을 촉진하여 방열 성능을 20~30% 향상시킬 수 있습니다. 시뮬레이션은 또한 방열판 전체의 압력 강하를 정량화하며, 이는 팬 선택에 중요합니다. 잘 최적화된 설계는 정격 공기 흐름에서 압력 강하를 50 Pa 미만으로 유지하여 팬이 최대 효율 지점 근처에서 작동하도록 보장합니다. 예를 들어, 10mm 베이스 두께와 2.5mm 핀 두께를 가진 100mm x 100mm x 40mm 알루미늄 방열판을 5 W/cm² 열유속으로 시뮬레이션하면, 비최적화 기준 설계와 비교하여 접합부 온도가 일반적으로 8~12°C 감소합니다.
CFD 모델링은 난류와 경계 조건을 어떻게 처리하나요?
정확한 CFD 모델링은 실제 작동 환경과 일치하도록 난류 모델과 경계 조건을 신중하게 선택해야 합니다. 방열판 시뮬레이션의 경우 k-omega SST(전단 응력 전달) 난류 모델이 업계 표준이며, 이는 경계층 분리와 벽면 근처 영역의 열 전달을 모두 정확하게 예측하기 때문입니다. 모델에는 복사 구성 요소가 포함되어야 하며, 특히 자연 대류의 경우 60°C 이상의 온도에서 복사가 총 방열의 20~35%를 차지할 수 있으므로 필수적입니다. 경계 조건은 주변 온도(일반적으로 25°C 또는 최악의 경우 35°C), 입구 속도 프로파일(팬의 균일 프로파일 또는 덕트 흐름의 포물선 프로파일 가정), 베이스에 적용되는 열원 전력(W)을 지정해야 합니다. 입구 난류 강도는 팬 구동 흐름의 경우 5%, 자연 대류의 경우 1%로 설정됩니다. 시뮬레이션 영역은 방열판 상류로 최소 50mm, 하류로 100mm 이상 확장되어 적절한 흐름 발달과 후류 포착을 허용해야 합니다.
최적화에 가장 중요한 방열판 매개변수는 무엇인가요?
열 최적화에 가장 중요한 매개변수는 핀 피치(간격), 핀 높이, 핀 두께, 베이스 두께이며, 각각은 열 성능에 비선형적 영향을 미칩니다. 핀 피치가 주요 결정 요인입니다: 너무 조밀한 간격은 공기 흐름을 제한하고 압력 강하를 증가시키며, 너무 넓은 간격은 대류에 사용 가능한 총 표면적을 줄입니다. 강제 대류의 최적 핀 피치는 3 m/s 공기 흐름에서 일반적으로 3~5mm이며, 자연 대류는 부력 구동 흐름을 허용하기 위해 6~10mm의 더 넓은 간격이 필요합니다. 핀 높이는 핀 효율에 영향을 미치며, 핀 효율은 전체 핀이 베이스 온도에 있을 때의 이상적인 전열량에 대한 실제 전열량의 비율로 정의됩니다. 알루미늄(k=180 W/mK)의 경우, 핀 효율이 90% 이상이 되려면 자연 대류에서 2mm 두께 핀의 높이가 15mm 미만이어야 합니다. 이 이상에서는 핀 끝부분이 방열에 거의 기여하지 않습니다. 베이스 두께는 열을 측면으로 퍼뜨리기에 충분해야 합니다. 100mm 폭 방열판의 경우 6~10mm 베이스 두께가 열이 균일하게 퍼지도록 보장하며, 확산 저항은 0.1°C/W 미만입니다.
일반적인 시뮬레이션 워크플로우와 시간은 어떻게 되나요?
BQUQ의 표준 CFD 열 시뮬레이션 워크플로우는 모델 복잡성에 따라 2~4 영업일이 소요되는 5단계 프로세스를 따릅니다. 1단계는 CAD 정리 및 단순화로, 3D 모델에서 모따기, 구멍, 나사산을 제거하여 메시 수를 줄입니다. 이 단계는 4~8시간이 소요됩니다. 2단계는 메시 생성으로, 핀 표면의 열 구배를 포착하기 위해 5~10개의 프리즘 레이어 경계층이 있는 폴리헥스코어 메시를 사용합니다. 일반적인 200만 요소 메시의 경우 2~4시간이 소요됩니다. 3단계는 솔버 설정 및 실행으로, 16코어 고성능 컴퓨팅 워크스테이션에서 정상 상태 시뮬레이션에 6~12시간이 소요됩니다. 4단계는 후처리로, 온도 분포, 속도 벡터, 압력 강하를 추출하며 2~3시간이 소요됩니다. 5단계는 설계 반복으로, 엔지니어가 결과에 따라 핀 피치나 높이를 조정하고 시뮬레이션을 다시 실행합니다. 각 반복에는 1~2일이 소요됩니다. 완전히 최적화된 설계의 총 시간은 5~7일이며, 물리적 프로토타입 제작 및 테스트의 14~21일과 비교됩니다.
CFD는 물리적 테스트와 비교하여 얼마나 정확한가요?
CFD 열 시뮬레이션 정확도는 적절히 검증된 경우 일반적으로 실험실 측정값의 5~10% 이내이며, 이 오차는 주로 접촉 저항과 방사율 값의 단순화로 인해 발생합니다. 100W 열원을 방열판 베이스에 적용한 통제된 테스트에서 CFD는 베이스 온도를 72.5°C로 예측했고, 열전대 측정은 75.1°C를 기록하여 3.5%의 차이를 보였습니다. 주요 편차 원인은 시뮬레이션에서 완벽한 접합으로 가정되지만 실제로는 0.1~0.5°C/W를 기여하는 열계면재료(TIM) 저항과 코팅 두께에 따라 0.7~0.95로 변하는 양극산화 표면의 방사율입니다. 정확도를 높이기 위해 BQUQ는 알려진 열전도율(예: 3~5 W/mK)을 가진 TIM을 지정하고 시뮬레이션에 0.05mm TIM 층을 포함할 것을 권장합니다. 절대 검증을 위해 JEDEC JESD51-14 표준에 따라 Rth j-a를 측정하는 열저항 테스트 서비스를 제공하며, 측정 불확도는 ±3%입니다.
CFD 시뮬레이션이 물리적 프로토타입보다 비용 효율적인 이유는 무엇인가요?
CFD 시뮬레이션은 각각 알루미늄 가공에 $200~$800, 열 테스트에 $150가 소요되는 여러 물리적 프로토타입 반복의 필요성을 제거하여 개발 비용을 30~50% 절감합니다. 일반적인 최적화 프로젝트에는 3~5회의 설계 반복이 필요합니다. CFD를 사용하면 첫 번째 물리적 프로토타입이 이미 최적에 가깝기 때문에 프로토타입 라운드 수가 4회에서 1~2회로 줄어듭니다. 시간당 $50~80인 CFD 엔지니어의 엔지니어링 비용은 가공 시간, 재료 낭비, 실험실 테스트 시간 절감으로 상쇄됩니다. 목표 Rth가 0.5°C/W인 일반적인 방열판 프로젝트의 경우 총 CFD 시뮬레이션 비용은 $500~1,500인 반면, 가공 및 테스트를 포함한 단일 물리적 프로토타입 라운드 비용은 $350~950입니다. 또한 CFD는 실험실에서 재현하기 어려운 극한 시나리오(예: 주변 온도 70°C, 공기 흐름 1 m/s)를 평가할 수 있어 추가 물리적 테스트 없이 설계 견고성을 보장합니다.
자연 대류와 강제 대류에 어떤 경계 조건을 사용해야 하나요?
자연 대류와 강제 대류 사이의 경계 조건은 크게 다르며, 잘못된 조건을 사용하면 오해를 불러일으키는 결과가 생성됩니다. 자연 대류의 경우 시뮬레이션은 부력 모델을 활성화한 중력(9.81 m/s²)을 사용해야 하며, 방열판이 올바르게 방향을 잡아야 합니다(굴뚝 효과를 위해 핀 수직). 주변 압력은 1 atm으로 설정되고, 영역은 제한 없는 흐름을 허용하기 위해 충분히 커야 합니다(방열판 높이의 최소 2배 이상 위아래). 자연 대류의 열전달 계수는 일반적으로 2~10 W/m²K로 낮으므로, 복사는 양극산화 알루미늄의 방사율을 0.85로 설정한 표면 간 모델로 포함해야 합니다. 강제 대류의 경우 입구 속도는 팬의 정격 속도(예: 3 m/s)로 설정되고, 출구는 0 Pa 게이지의 압력 경계입니다. 입구 난류 강도는 축류 팬의 경우 5~10%로 설정됩니다. 경계 조건의 선택은 최적 핀 피치에 직접적인 영향을 미칩니다. 강제 대류 조건으로 실행된 시뮬레이션은 자연 대류 실행(8mm)보다 더 좁은 피치(3mm)를 제안하므로, 설계자는 최적화 전에 적용 분야의 냉각 방법을 확인해야 합니다.
| 매개변수 | 강제 대류 (3 m/s) | 자연 대류 (0 m/s) |
| 최적 핀 피치 | 3-5 mm | 6-10 mm |
| 최적 핀 높이 | 10-20 mm | 15-30 mm |
| 최적 베이스 두께 | 6-8 mm | 8-10 mm |
| 일반적인 열전달 계수 | 20-100 W/m²K | 2-10 W/m²K |
| 복사 기여도 | 총 열의 5-15% | 총 열의 20-35% |
| 압력 강하 목표 | 50 Pa 미만 | 해당 없음 (부력만) |
| 100x100x40mm의 일반적인 Rth j-a | 0.3-0.5 °C/W | 0.8-1.5 °C/W |
방열판 CFD에 권장되는 소프트웨어 도구는 무엇인가요?
권장 소프트웨어 도구는 고정밀 시뮬레이션을 위한 Ansys Icepak 및 Fluent이며, 초기 단계 범위 설정을 위한 비용 효율적인 대안으로 SimScale 또는 OpenFOAM이 있습니다. Ansys Icepak은 전자 냉각용으로 특별히 설계되었으며 팬, 방열판, PCB에 대한 내장 모델을 포함하여 범용 CFD보다 설정 시간을 50% 단축합니다. Ansys 라이선스 비용은 연간 $25,000~40,000이며, 연간 50개 이상의 맞춤형 방열판 설계를 생산하는 제조업체에게는 정당한 비용입니다. 소규모 볼륨의 경우 SimScale은 연간 $5,000~15,000의 클라우드 기반 구독을 제공하며 정상 상태 열 분석에서 유사한 정확도를 제공합니다. BQUQ에서는 상세 분석에 Ansys Fluent를 사용하고, 해석적 핀 효율 방정식을 기반으로 한 빠른 1차 최적화를 위해 자체 개발한 사내 도구를 사용합니다. 소프트웨어 선택보다 엔지니어가 경계 조건을 올바르게 설정하는 기술이 더 중요합니다. 잘못된 입구 속도 가정은 소프트웨어와 관계없이 50% 이상의 오차를 생성합니다.
FAQ
CFD 열 시뮬레이션 서비스의 일반적인 비용은 얼마인가요?
단일 방열판 설계에 대한 전문 CFD 열 시뮬레이션은 반복 횟수와 형상 복잡성에 따라 일반적으로 $500~$1,500입니다. 여기에는 CAD 정리, 메싱, 솔버 실행, 온도 플롯과 권장 사항이 포함된 상세 보고서가 포함됩니다. BQUQ에서는 500개 이상의 생산 주문을 진행하는 고객에게 이 서비스를 무료로 제공합니다.
단순한 방열판의 CFD 시뮬레이션은 얼마나 걸리나요?
고정 형상의 단순한 방열판 시뮬레이션은 정상 상태 분석에 엔지니어 시간 2~4시간과 컴퓨팅 시간 6~12시간이 소요됩니다. 10개 설계 지점에 걸쳐 핀 피치와 높이를 변경하는 최적화 연구는 2~4 영업일이 소요됩니다. 이는 동일한 설계 반복의 물리적 프로토타입 제작에 필요한 2~3주보다 훨씬 빠릅니다.
CFD가 열원(CPU 또는 IGBT)의 온도를 예측할 수 있나요?
네, CFD는 열원 온도를 예측할 수 있지만 인터페이스 재료와 열원 패키지 자체의 열저항을 포함해야 합니다. 시뮬레이션 출력은 방열판 베이스 온도이며, 접합부 온도는 TIM 저항(Rth tim)과 패키지 저항(Rth j-c)을 더하여 계산됩니다. 예를 들어, 방열판 베이스가 70°C, TIM 저항이 0.2°C/W, 100W 열원인 경우 접합부 온도는 90°C입니다.
열 성능에 알루미늄과 구리 중 어느 것이 더 좋은가요?
구리(k=400 W/mK)는 알루미늄(k=180 W/mK)의 열전도율보다 2배 이상 높아 동일한 형상에서 열저항을 최대 30% 낮출 수 있지만, 무게는 3배, 부품당 비용은 4~5배 더 높습니다. CFD 시뮬레이션은 정확한 성능 향상을 정량화하여 결정을 돕습니다. 알루미늄 설계가 목표 Rth를 10% 이내로 달성한다면 알루미늄의 비용 절감이 일반적으로 사용을 정당화합니다. 20 W/cm² 이상의 고열유속 적용 분야에서는 구리 또는 구리 베이스와 알루미늄 핀이 권장됩니다.
핀 표면 처리는 CFD 결과에 어떤 영향을 미치나요?
주로 양극산화 처리인 표면 처리는 방사율에 영향을 미치므로 시뮬레이션의 복사 열 전달 구성 요소에 영향을 줍니다. 순수 알루미늄의 방사율은 0.05~0.1인 반면, 검정 양극산화 알루미늄의 방사율은 0.85~0.95로 복사 증가로 인해 자연 대류 성능을 최대 25% 향상시킬 수 있습니다. CFD에서는 복사 모델에서 표면 방사율을 올바르게 설정해야 합니다. 잘못된 값을 사용하면 자연 대류 시나리오에서 5~15°C의 오차가 발생할 수 있습니다.
생산 변경 후 방열판 설계를 다시 시뮬레이션해야 하는 경우는 언제인가요?
핀 형상, 베이스 두께, 재료 또는 공기 흐름 조건이 원래 사양에서 5% 이상 변경될 때마다 방열판 설계를 다시 시뮬레이션해야 합니다. 핀 두께의 작은 변경(예: 2.0mm에서 1.5mm)만으로도 핀 효율이 크게 감소하고 열저항이 증가할 수 있습니다. 표면적 대 부피 비율이나 유동 경로에 영향을 미치는 모든 변경에 대해 재시뮬레이션을 권장합니다. 이러한 요소가 열 성능의 주요 결정 요인이기 때문입니다.
CFD 시뮬레이션이 방열판 무게를 줄이는 데 도움이 될 수 있나요?
네, CFD는 열 전달에 거의 기여하지 않는 영역에서 재료를 제거하도록 핀 프로파일을 최적화하여 열적 손실 없이 10~20%의 무게 감소를 달성할 수 있습니다. 예를 들어, 시뮬레이션에서 핀 높이의 80%를 넘는 끝부분이 주변 온도보다 10°C만 높은 것으로 나타나면 핀 높이를 20% 줄여도 Rth는 5%만 증가합니다. 이는 무게가 중요한 제약 조건인 자동차 및 항공우주 응용 분야에서 특히 가치가 있습니다.
결론
CFD 열 시뮬레이션은 사치품이 아니라 빡빡한 일정과 예산 내에서 고성능 방열판을 제공해야 하는 엔지니어링 팀에게 필수 요소입니다. BQUQ 정밀제조에서는 단순한 압출 알루미늄 프로파일부터 복잡한 구리 스카이브 설계까지 모든 맞춤형 방열판 프로젝트에 CFD를 통합하여 첫 번째 물리적 샘플이 열 사양을 충족하거나 초과하도록 보장합니다. 20년의 제조 경험과 현대적인 시뮬레이션 도구의 결합으로 시뮬레이션 값의 5% 이내의 열저항을 보장할 수 있습니다. 최적화가 필요한 방열판 설계나 열 검증이 필요한 새 프로젝트가 있으면 CAD 파일과 작동 조건을 보내주십시오. 당사 엔지니어링 팀이 12시간 이내에 CFD 분석과 견적을 제공합니다. sc@bquq.com 또는 WhatsApp +86 13713157787로 문의하거나 www.bquq.com을 방문하여 오늘 프로젝트를 시작하십시오.
