금속 스탬핑이 방열판 효율을 향상시키는 방법

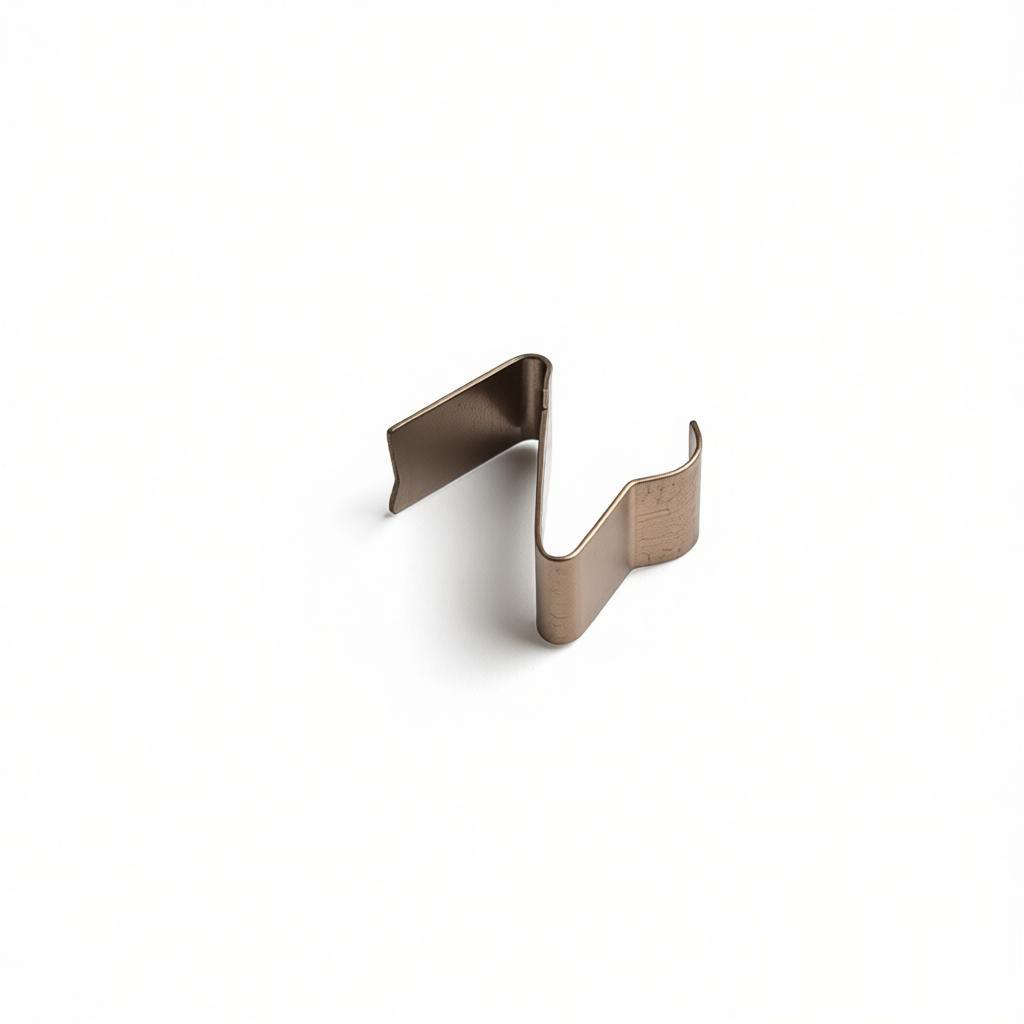

방열판 제조에서 금속 스탬핑 소개
방열판은 CPU, LED, 전원 모듈과 같은 전자 기기에서 열을 방출하는 중요한 부품입니다. 이를 효율적으로 제조하는 것은 수요를 충족하는 데 핵심입니다. 고속 성형 공정인 금속 스탬핑은 정밀성, 확장성 및 비용 효율성을 제공하여 방열판 생산에 혁신을 가져왔습니다. 이 가이드는 설계부터 납품까지 모든 단계에서 금속 스탬핑이 효율성을 어떻게 향상시키는지 살펴봅니다.
방열판을 위한 금속 스탬핑의 장점
속도 및 생산량
금속 스탬핑은 프로그레시브 다이를 사용하여 분당 수백 개의 부품을 생산합니다. 방열판의 경우 가공이나 압출에 비해 사이클 타임이 더 빠릅니다. 단일 프레스로 알루미늄 또는 구리 방열판을 매일 수천 개 생산하여 리드 타임을 단축할 수 있습니다.
정밀성 및 일관성
스탬핑은 반복 가능한 정확도로 엄격한 공차(예: ±0.1mm)를 달성합니다. 핀형 방열판의 경우 일관된 간격 크기가 균일한 기류와 열 성능을 보장합니다. 이 공정은 인적 오류와 변동을 제거합니다.
재료 활용도
스탬핑은 종종 스트립에 부품을 밀접하게 배치하여 스크랩을 최소화합니다. 고급 다이 설계는 80% 이상의 재료 활용도를 달성할 수 있어 원자재 비용을 낮춥니다. 특히 구리와 같은 고가 금속에 중요합니다.
비용 효율성
대량 생산을 위한 스탬핑 공정은 수백만 개의 부품에 걸쳐 금형 비용을 분산시킵니다. 개당 비용은 CNC 가공보다 현저히 낮아 대량 생산에 이상적입니다. 초기 금형 제작 후 셋업 시간은 최소화됩니다.
방열판 생산을 위한 스탬핑 공정
1단계: 재료 선정 및 코일 준비
열전도성과 성형성을 위해 알루미늄(예: 6061, 5052) 또는 구리 코일이 선택됩니다. 코일은 교정기와 피더를 통해 프레스에 공급됩니다.
2단계: 프로그레시브 다이 스탬핑
멀티 스테이션 금형이 블랭킹, 벤딩, 코이닝, 컷오프를 순차적으로 수행합니다. 방열판의 경우 핀, 베이스 플레이트, 장착 구멍과 같은 특징이 순서대로 생성됩니다. 각 스트로크마다 완성된 부품이 생산됩니다.
3단계: 핀 성형
핀은 종종 베이스에서 루버 또는 지그재그 패턴으로 위쪽으로 구부러집니다. 스탬핑을 사용하면 2차 작업 없이 핀 밀도와 높이를 가변적으로 조절할 수 있습니다.
4단계: 표면 마감
스탬핑 후 부품은 디버링, 세척 또는 내식성 및 방사율 향상을 위해 아노다이징 처리될 수 있습니다.
스탬프 히트싱크 설계 고려 사항
핀 높이 및 두께
: 더 높은 핀은 표면적을 증가시키지만 더 두꺼운 재료와 더 깊은 드로잉이 필요합니다. 찢어짐을 방지하기 위해 종횡비를 제한하십시오.드래프트 각도
: 약간의 테이퍼(1~3°)는 다이에서 이젝션을 용이하게 합니다.최소 기능
기하학을 단순화하여 다이 비용 절감. 스탬핑의 일부로 마운팅 탭 통합.소재 두께
두꺼운 소재(0.5–2.0mm)는 강성을 높이지만 스탬핑력을 증가시킴.
다른 제조 방법과의 비교
| 방법 | 속도 | 정밀도 | 부품당 비용 (대량 생산) | 재료 낭비 |
|---|---|---|---|---|
| 금속 스탬핑 | 높음 (100–400 ppm) | 높음 (±0.1 mm) | 낮음 | 낮음 |
| CNC 가공 | 낮음 (1–10 ppm) | 매우 높음 (±0.01 mm) | 높음 | 높음 |
| 압출 | 중간 (10–20 ppm) | 중간 (±0.5 mm) | 중간 | 중간 |
| 다이캐스팅 | 중간 (10–30 ppm) | 중간 (±0.3 mm) | 중간 | 중간 |
방열판 스탬핑 효율 최적화 팁
고속 프레스 사용
: 서보 구동 프레스는 속도 제어를 개선하고 사이클 타임을 단축합니다.윤활
: 미세 윤활을 적용하여 마찰을 줄이고 금형 수명을 연장합니다.금형 유지보수
: 절삭날의 정기적인 검사와 연마로 버(burr)를 방지합니다.시뮬레이션 소프트웨어
: FEA를 활용하여 재료 흐름을 예측하고 시행착오를 최소화합니다.자동화된 부품 핸들링
: 컨베이어나 로봇을 통합하여 수작업을 줄입니다.
품질 관리 및 테스트
스탬프 히트싱크는 CMM, 광학 비교기, 누출 테스트(밀폐형의 경우)를 통해 치수 검사를 받습니다. 열 저항은 ASTM D5470에 따라 측정됩니다. 센서를 통한 공정 중 모니터링은 균열이나 정렬 불량을 감지하여 실시간 조정을 가능하게 합니다.
스탬프 히트싱크의 미래 트렌드
진보된 기술로는 복잡한 3D 형상을 위한 멀티 슬라이드 스탬핑, 소형 전자제품을 위한 마이크로 스탬핑, 그리고 밀도 향상을 위해 스탬핑과 냉간 단조를 결합한 하이브리드 공정이 포함됩니다. 지속 가능성은 재활용 금속과 에너지 효율적인 프레스의 사용을 촉진합니다.
결론
메탈 스탬핑은 방열판 제조에 있어 게임 체인저로, 속도, 비용 및 일관성 면에서 비교할 수 없는 효율성을 제공합니다. 설계 및 공정 매개변수를 최적화함으로써 제조업체는 전자제품의 열 관리 솔루션에 대한 증가하는 수요를 충족할 수 있습니다. 이 기술의 잠재력을 최대한 활용하려면 경험 많은 스탬핑 업체와 협력하십시오.
