메탈 스탬핑 DFM: 비용 효율적인 설계를 위한 7가지 규칙
금속 스탬핑에서 제조 가능성 설계(DFM)는 비용 절감, 품질 향상, 생산 속도 향상에 중요합니다. 다음 7가지 규칙을 따르면 비용 효율적인 제조를 위해 금속 스탬핑 설계를 최적화할 수 있습니다.

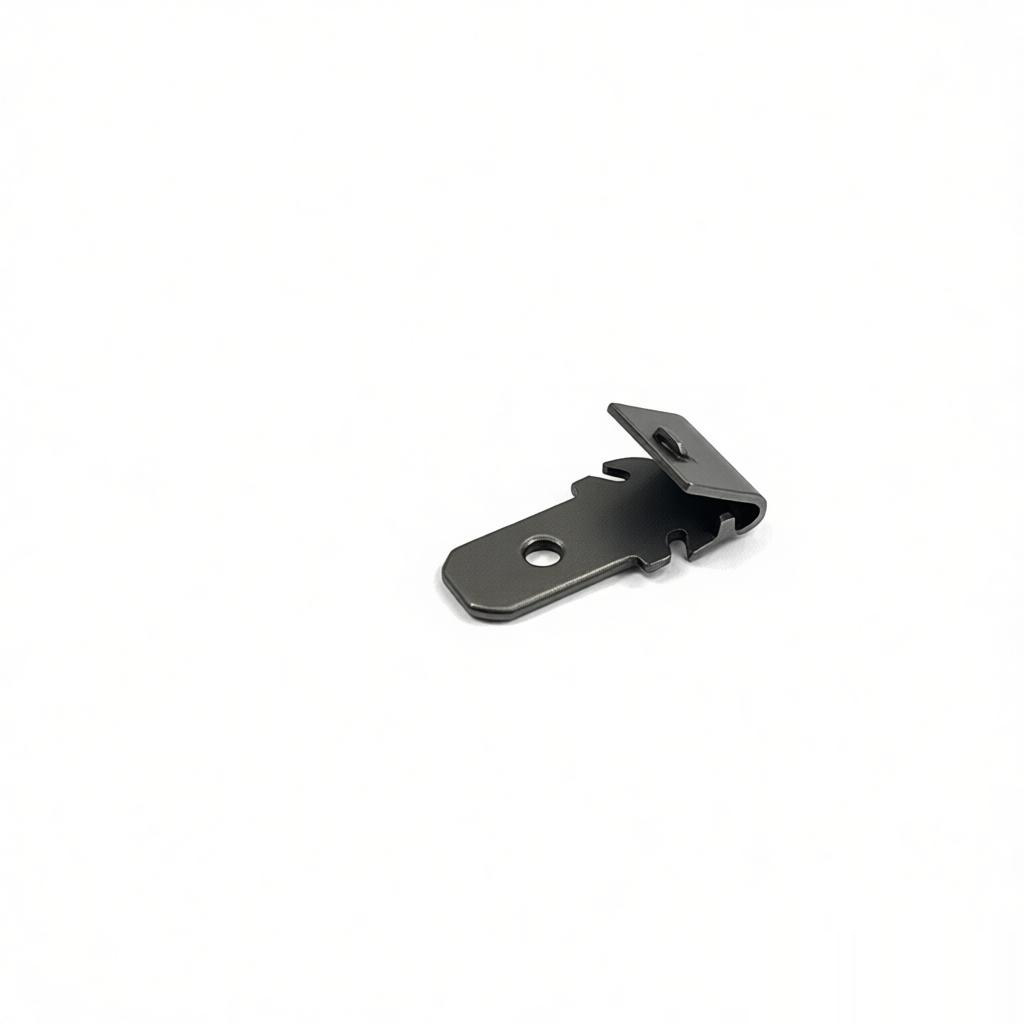

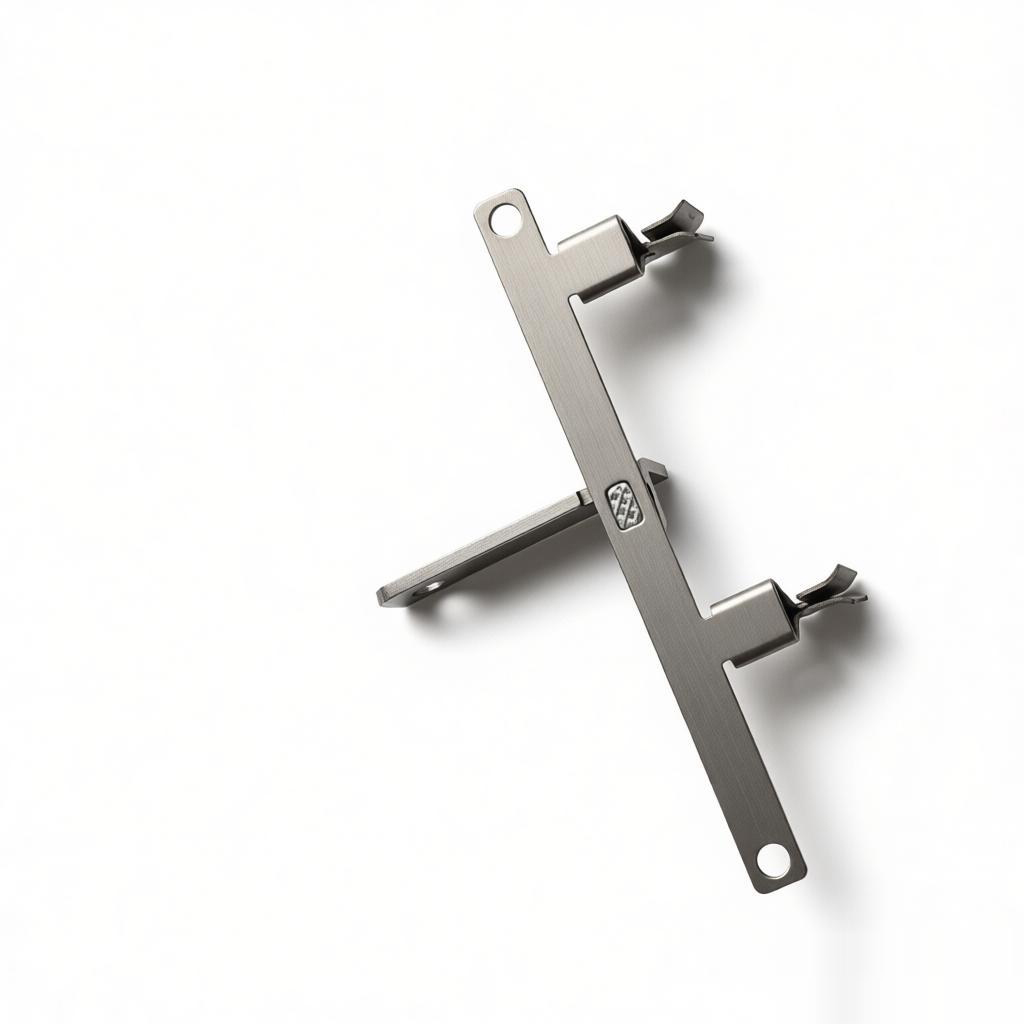

규칙 1: 날카로운 모서리 피하기
금속 스탬핑 설계에서 날카로운 모서리는 성형 중 균열을 유발하는 응력 집중을 만듭니다. 또한 공구 마모를 가속화하고 다이 파손 위험을 높입니다. 이러한 문제를 피하려면 내부 및 외부 모서리에 항상 라운드 처리를 포함하세요. 일반적으로 재료 두께의 최소 0.5배 반경을 사용하는 것이 좋습니다. 더 큰 반경은 성형성을 더욱 개선하고 공구 수명을 연장하여 전체 생산 비용을 절감합니다.
규칙 2: 균일한 벽 두께 유지
벽 두께의 변화는 스탬핑 중 재료 흐름이 불균일해져 뒤틀림, 얇아짐 또는 균열을 유발합니다. 부품 전체에 걸쳐 일관된 벽 두께로 설계하세요. 두께 변경이 불가피한 경우 급격한 단계 대신 점진적인 전환을 사용하세요. 이 규칙은 플랜지 및 리브와 같은 기능에도 적용됩니다. 결함을 유발할 수 있는 급격한 변경을 피하세요. 균일한 두께는 공구 설계를 단순화하고 스크랩 비율을 줄입니다.
규칙 3: 구멍 크기와 거리 최소화
작은 구멍은 깨지기 쉽고 파손되기 쉬운 소직경 펀치가 필요합니다. 비용 효율적인 스탬핑을 위해 구멍 직경이 최소 재료 두께와 같도록 하세요. 이보다 작은 구멍은 공구 비용과 유지보수를 크게 증가시킵니다. 또한 구멍 간 및 구멍에서 부품 가장자리까지 적절한 거리를 유지하세요. 일반적으로 재료 두께의 최소 2배입니다. 이는 변형 및 찢어짐을 방지합니다.
규칙 4: 표준 공차 사용
모든 피처에 엄격한 공차를 지정하면 추가 검사와 느린 프레스 속도로 인해 제조 비용이 증가합니다. 엄격한 공차는 부품 기능에 영향을 미치는 중요 치수에만 제한적으로 사용하십시오. 비핵심 피처의 경우 표준 스탬핑 공차(예: 홀 위치의 경우 ±0.005인치, 성형 치수의 경우 ±0.010인치)를 사용하십시오. 표준 공차는 생산 속도를 높이고 2차 작업의 필요성을 줄여줍니다.
규칙 5: 벤드 릴리프 설계
벤드가 홀이나 슬롯과 같은 다른 피처 근처에서 발생하는 경우, 찢어짐을 방지하기 위해 릴리프 컷을 제공하십시오. 릴리프의 너비는 재료 두께의 최소 2배 이상이어야 하며, 깊이는 벤드 반경을 넘어서 확장되어야 합니다. 또한 내부 벤드 반경은 균열을 방지하기 위해 재료 두께의 0.5배 이상이어야 합니다. 적절한 벤드 릴리프는 추가 마감 단계 없이 깨끗하고 강한 벤드를 보장합니다.
규칙 6: 언더컷 및 복잡한 형상 피하기
언더컷은 사이드 액션 캠이나 슬라이드와 같은 복잡한 툴링이 필요하므로 다이 제조 비용과 유지보수가 증가합니다. 마찬가지로 딥 드로우나 여러 레벨이 있는 형상은 복잡성을 더합니다. 가능하면 언더컷을 제거하기 위해 피처를 재설계하십시오. 불가피한 경우 스탬핑 파트너와 상담하여 비용 절충을 평가하십시오. 툴링 비용과 사이클 타임을 줄이기 위해 형상을 단순화하십시오.
규칙 7: 재료 선택 고려
재료 선택은 비용과 제조 가능성에 큰 영향을 미칩니다. 표준 탄소강(예: SPCC, DC01)이 가장 비용 효율적이며 널리 사용 가능합니다. 내식성이 필요한 경우 스테인리스강 대신 아연도금강을 고려하여 비용을 절감하십시오. 반드시 필요한 경우가 아니라면 이국적인 합금은 피하십시오. 또한 재료 두께를 고려하십시오. 두꺼운 게이지는 재료 비용과 필요한 프레스 톤수를 증가시킵니다. 성능과 예산의 균형을 맞추기 위해 설계 초기에 재료 선택을 최적화하십시오.
이러한 DFM 규칙을 적용하면 제조 비용과 리드 타임을 크게 줄이면서 고품질의 금속 스탬핑 부품을 보장할 수 있습니다. 설계 단계 초기에 경험이 풍부한 스탬핑 제조업체와 협력하여 설계를 검증하고 비용 절감을 극대화하십시오.
