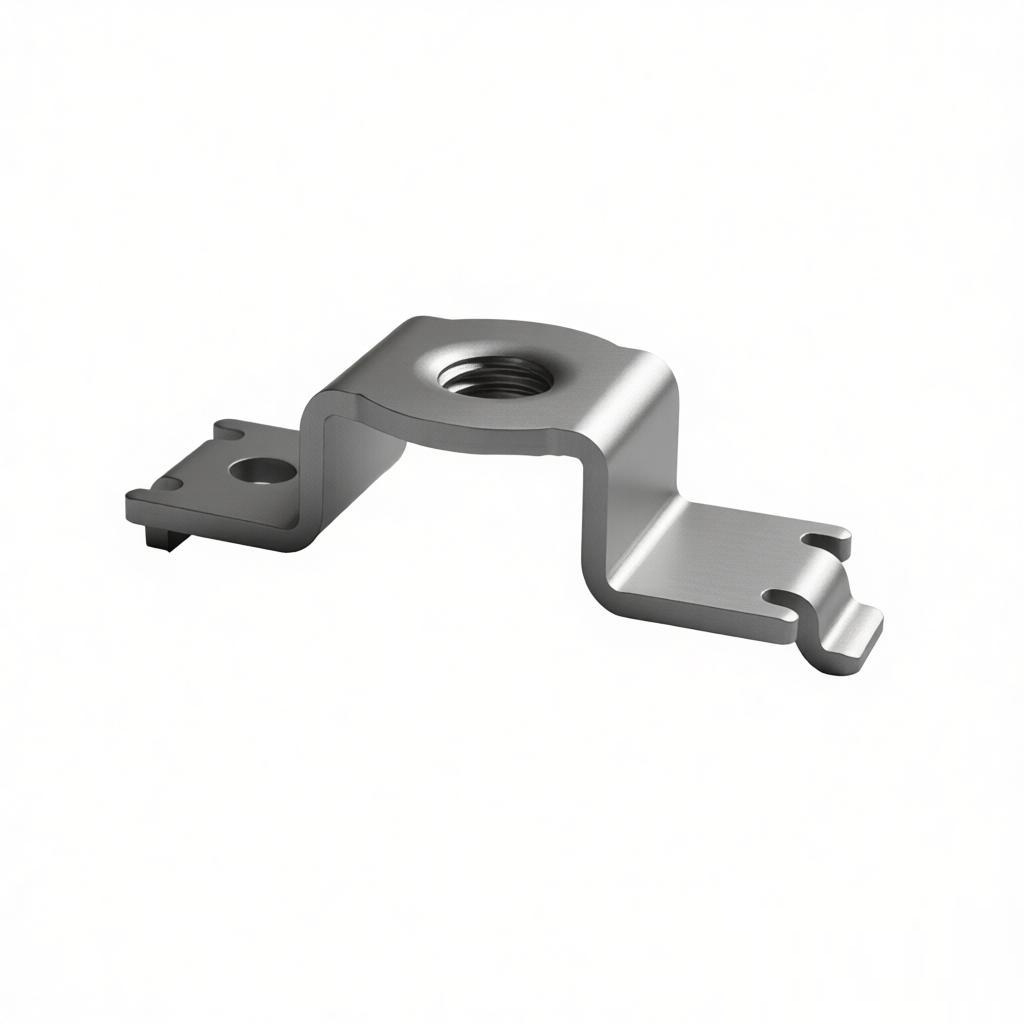

금속 스탬핑 소재 선정: 다이 성능을 위한 핵심 특성
금속 스탬핑 소재 선정: 금형 성능을 결정하는 핵심 물성
직접적인 답변: 금속 스탬핑에서 가장 중요한 소재 물성은 항복강도, 인장강도, 연신율, 경도, 가공경화지수(n-value)입니다. 이는 달성 가능한 벤딩 반경, 스프링백 크기, 치수 안정성, 금형 마모율을 결정하기 때문입니다. 항복강도가 500 MPa 이상이고 연신율이 10% 미만인 소재는 더 큰 벤딩 반경과 적극적인 스프링백 보정이 필요하며, 이는 금형 비용과 부품 공차에 직접적인 영향을 미칩니다.
---
H2: 소재 물성이 스탬핑 결과에 미치는 직접적인 영향
금속 스탬핑은 고속 변형 공정입니다. 압축력과 인장력에 대한 소재의 반응은 최소 피처 크기부터 버(burr) 높이까지 모든 것을 결정합니다. 분당 100~400 스트로크로 운영되는 공장에서 인장강도가 5% 변동하면 스프링백 각도가 0.3~0.8도 변화하며, 이는 종종 ±0.1 mm 공차와 ±0.3 mm 공차의 차이를 만듭니다.
| 물성 | 기호 | 일반 범위 (일반 강재) | 스탬핑에 미치는 영향 | --- | --- | --- | --- | 항복강도 | YS | 180–550 MPa | 스프링백 및 필요 프레스 톤수 결정 | 인장강도 | UTS | 300–700 MPa | 달성 가능한 최대 벽 두께 감소 설정 | 파단 연신율 | A% | 8–45% | 벤딩성 및 딥 드로잉 깊이 제한 | 경도 | HRB / HV | 50–95 HRB | 금형 마모율과 상관관계 | 가공경화지수 | n-value | 0.10–0.25 | 드로잉 중 변형 분포 결정 | 이방성 계수 (r-value) | r | 0.8–2.2 | 이어링(earring) 및 모서리 균열 제어 | 두께 공차 | ASTM A568 | ±0.05 mm (1.0 mm 기준) | 금형 클리어런스 및 버 크기에 직접 영향 |
|---|
예를 들어, 두께 1.0 mm의 DC01 냉연강(EN 10130)은 일반적인 UTS가 270–410 MPa이고 최소 연신율이 28%입니다. 반면 DP980 초고장력강은 UTS가 980 MPa이지만 연신율은 12%에 불과합니다. DP980은 최소 벤딩 반경이 소재 두께의 2.5배가 필요한 반면, DC01은 0.5배이며, DP980은 2~3배 더 큰 스프링백을 나타냅니다.
---
H2: 항복강도와 스프링백 보정
항복강도는 펀치가 후퇴한 후 금속의 탄성 회복인 스프링백의 주요 결정 요인입니다. 저탄소강(YS ~ 200 MPa)의 경우 90도 벤딩에서 스프링백은 일반적으로 1~3도입니다. 고장력강(YS > 550 MPa)의 경우 스프링백이 8도를 초과할 수 있습니다.
BQUQ 생산 현장에서는 다음과 같은 경험 법칙을 사용합니다: 스프링백 각도는 항복강도와 탄성계수의 비율(YS/E)에 비례하여 증가합니다. 강재의 E는 약 210 GPa입니다. YS가 200 MPa에서 600 MPa로 상승하면 YS/E 비율이 3배가 되며, 최종 90도 부품을 얻기 위해 금형에 6~9도의 역벤딩 각도를 반영해야 함을 의미합니다.
CNC 금형 프로그레시브 다이의 실제 데이터: 두께 2.0 mm SPCC(YS ~ 210 MPa)의 경우 오버벤드 각도를 2.5도로 설정합니다. 두께 2.0 mm SAPH440(YS ~ 355 MPa)의 경우 오버벤드 각도는 5.0도로 증가합니다. 이를 무시하면 재작업과 금형 재절삭 비용이 발생하며, 일반적으로 금형 비용이 15~20% 증가합니다.
---
H2: 연신율과 벤딩 반경 한계
연신율은 소재가 균열 전까지 늘어날 수 있는 정도를 정의합니다. 90도 벤딩의 경우 최소 벤딩 반경은 다음과 같이 계산됩니다:
최소 벤딩 반경 = 소재 두께 × (50 / 연신율 % - 1)
실제 예시로, 두께 1.5 mm의 5052-H32 알루미늄 합금(연신율 12%)을 사용하는 경우: - 최소 반경 = 1.5 × (50/12 - 1) = 1.5 × 3.17 = 4.75 mm
설계에 2.0 mm 반경이 필요한 경우 이 소재는 균열이 발생합니다. 연신율 25%인 5052-O로 전환해야 하며, 이 경우 최소 반경은 1.5 mm가 됩니다. 또는 더 연질의 템퍼로 변경해야 합니다. 이는 이론적인 문제가 아닙니다. 당사는 입고되는 알루미늄 코일의 약 6%를 실제 연신율이 밀 테스트 보고서 인증값보다 낮아 반려합니다.
딥 드로잉의 경우 연신율은 압연 방향으로 평가해야 합니다. r-value(랭크포드 계수)는 두께 감소에 대한 저항 능력을 나타냅니다. 딥 드로잉용 강재(DDQ)의 경우 r-value는 1.6 이상이어야 합니다. r-value가 낮은 소재(1.2 미만)를 사용하면 벽 두께 감소가 8~15% 더 발생하고 펀치 코너부 바닥 파단 위험이 높아집니다.
---
H2: 경도와 금형 마모 경제성
경도는 압입에 대한 저항입니다. 부품 형상에 직접적인 영향을 미치지는 않지만 금형 강재에 대한 소재의 연마성을 결정합니다. 스테인리스강 301 풀하드(HV 380–420)와 같은 더 단단한 소재는 SPCC(HV 100–130)보다 D2 금형강을 3~4배 더 빠르게 마모시킵니다.
부품당 금형 비용을 고려해 보겠습니다. 두께 2.0 mm 강재 브래킷용 일반 프로그레시브 다이는 USD 8,000–15,000입니다. SPCC의 경우 재연삭 전까지 약 50만 회 타격이 가능합니다. 301 스테인리스의 경우 12만 회로 감소합니다. 재연삭 비용은 사이클당 약 USD 300–500이며, 가동 중단 시간이 추가됩니다. 이는 스테인리스의 경우 부품당 USD 0.002–0.004의 유지보수 비용이 추가되고, 연강의 경우 USD 0.0006–0.001입니다.
100만 개 이상의 대량 생산의 경우 경도 350 HV 이상의 소재를 스탬핑할 때 카바이드 인서트를 권장합니다. 카바이드 금형은 초기 비용이 2.5배이지만 금형 수명이 5~8배 연장되어 부품당 금형 비용이 40~60% 절감됩니다.
| 소재 | 경도 (HV) | 권장 금형 소재 | 예상 금형 수명 (타격 수) | 상대 금형 비용 | --- | --- | --- | --- | --- | SPCC (연강) | 100–130 | D2 / O1 | 500,000 | 1.0x | 304 스테인리스 (소둔) | 200–220 | M2 HSS | 200,000 | 1.3x | 301 스테인리스 (풀하드) | 380–420 | 카바이드 | 120,000 | 2.5x | 티타늄 Grade 2 | 180–220 | 카바이드 + PVD 코팅 | 80,000 | 3.0x | 구리 C11000 | 80–100 | D2 | 400,000 | 1.1x |
|---|
---
H2: 가공경화(n-value)와 드로잉 깊이
n-value는 소성 변형 중 소재가 강해지는 속도를 나타냅니다. 높은 n-value(0.20–0.25)는 소재가 변형을 균일하게 분산시켜 국부적 네킹 없이 더 깊은 드로잉이 가능합니다. 낮은 n-value(0.10–0.15, 사전 템퍼링 처리된 소재에서 일반적)는 즉각적인 변형 집중과 파단을 초래합니다.
1.0 mm 블랭크에서 50 mm 직경의 원통형 컵 드로잉의 경우: - n=0.22 소재(알루미늄 킬드강): 소둔 없이 최대 드로잉 깊이 38 mm - n=0.12 소재(경질 압연강): 최대 드로잉 깊이 22 mm
이는 부품이 30 mm 깊이의 하우징인 경우 DDQ 강재로는 한 번의 공정으로 가능함을 의미합니다. 경질 압연 소재의 경우 중간 소둔 단계가 포함된 2회 드로잉이 필요하며, 사이클 타임이 4초에서 30초로 증가하고 부품당 USD 0.05–0.08의 에너지 및 인건비가 추가됩니다.
---
H2: 두께 공차와 버 제어
금속 스탬핑 금형은 펀치와 다이 사이에 고정 클리어런스로 제작되며, 일반적으로 소재 두께의 5~10%가 양쪽에 적용됩니다. 소재 두께가 ±0.03 mm 이상 변동하면 클리어런스가 너무 좁아지거나(과도한 버와 금형 치핑 발생) 너무 느슨해져(롤오버 및 불량한 모서리 품질) 문제가 발생합니다.
예를 들어, 두께 1.20 mm 강재용으로 설계된 금형에 양쪽 0.10 mm 클리어런스가 있는 경우: - 실제 소재가 1.25 mm이면 클리어런스가 0.08 mm가 되어 버 높이가 0.02 mm에서 0.07 mm로 증가합니다. - 실제 소재가 1.15 mm이면 클리어런스가 0.12 mm가 되어 모서리 롤오버가 증가하고 치수 정밀도가 0.05 mm 저하됩니다.
당사는 모든 스탬핑 코일에 ASTM A568 두께 공차를 지정합니다. 1.0–1.5 mm 게이지의 경우 표준 공차는 ±0.05 mm입니다. 더 정밀한 부품(예: 전기 접점)의 경우 3~5% 더 비싸지만 ±0.025 mm를 보장하는 "하프 공차" 코일을 주문합니다. 버 높이가 0.03 mm 미만이 필요한 부품에는 이는 필수 조건입니다.
---
H2: 엔지니어를 위한 FAQ 스타일 실무 권장사항
**Q: 딥 드로잉 인클로저에 DC01과 DC04 중 어떻게 선택하나요?** 드로잉 깊이가 블랭크 직경의 60%를 초과하면 DC04를 사용하세요. DC04는 최소 연신율이 38%로 DC01의 28%보다 높습니다. 가격 프리미엄은 kg당 약 USD 0.02로, 균열 부품 비용(불량률 5%에서 0.5%로 감소)에 비해 무시할 수 있습니다.
**Q: 모든 코일에 대해 소재 인증서를 지정해야 하나요?** 네, 항상 EN 10204 3.1 인증서를 요청하세요. 이 인증서에는 공칭값뿐만 아니라 실제 YS, UTS, 연신율이 명시됩니다. 당사는 다른 제철소의 동일 등급 코일 간 YS 변동이 15%에 달하는 것을 확인했습니다. 금형 승인 전에 이를 검증하면 10만 개 부품 불량을 방지할 수 있습니다.
**Q: 소재를 변경하지 않고 스프링백을 줄이는 가장 저렴한 방법은 무엇인가요?** 바토밍(bottoming) 공정을 사용하세요. 스트로크 끝에서 프레스 톤수의 10~15%를 추가로 적용하여 벤딩 영역을 코이닝합니다. 이는 압축 잔류 응력을 도입하여 스프링백을 40~60% 감소시킵니다. UTS 400 MPa 이하의 소재에 효과적입니다. 그 이상에서는 다단 성형 공정이 필요합니다.
**Q: 고강도 등급 대신 더 두꺼운 소재를 사용하는 것이 더 나은 경우는 언제인가요?** 설계에 항복강도보다 강성(굽힘 저항)이 필요한 경우, 두께를 1.5 mm에서 2.0 mm로 증가시키면 강성이 (2.0/1.5)^3 = 2.37배 증가합니다. 소재 비용 증가는 33%에 불과하며, 연신율이 변하지 않으므로 스탬핑이 더 용이합니다. 이는 일반적으로 금형 마모를 3배로 만드는 DP600으로 전환하는 것보다 저렴합니다.
---
결론
소재 물성은 단순한 데이터 시트 항목이 아니라 스탬핑 금형의 수명, 부품 정밀도, 단위 비용을 결정하는 지배 방정식입니다. 항복강도는 스프링백 보정을 결정하고, 연신율은 벤딩 한계를 설정하며, 경도는 금형 마모를 주도하고, 두께 공차는 버 품질을 제어합니다. 등급 이름만이 아닌 실제 시험값으로 소재를 선택함으로써 금형 재작업, 불량률, 생산 지연을 줄일 수 있습니다.
