메탈 스탬핑 품질 관리: 검사 방법 및 기준

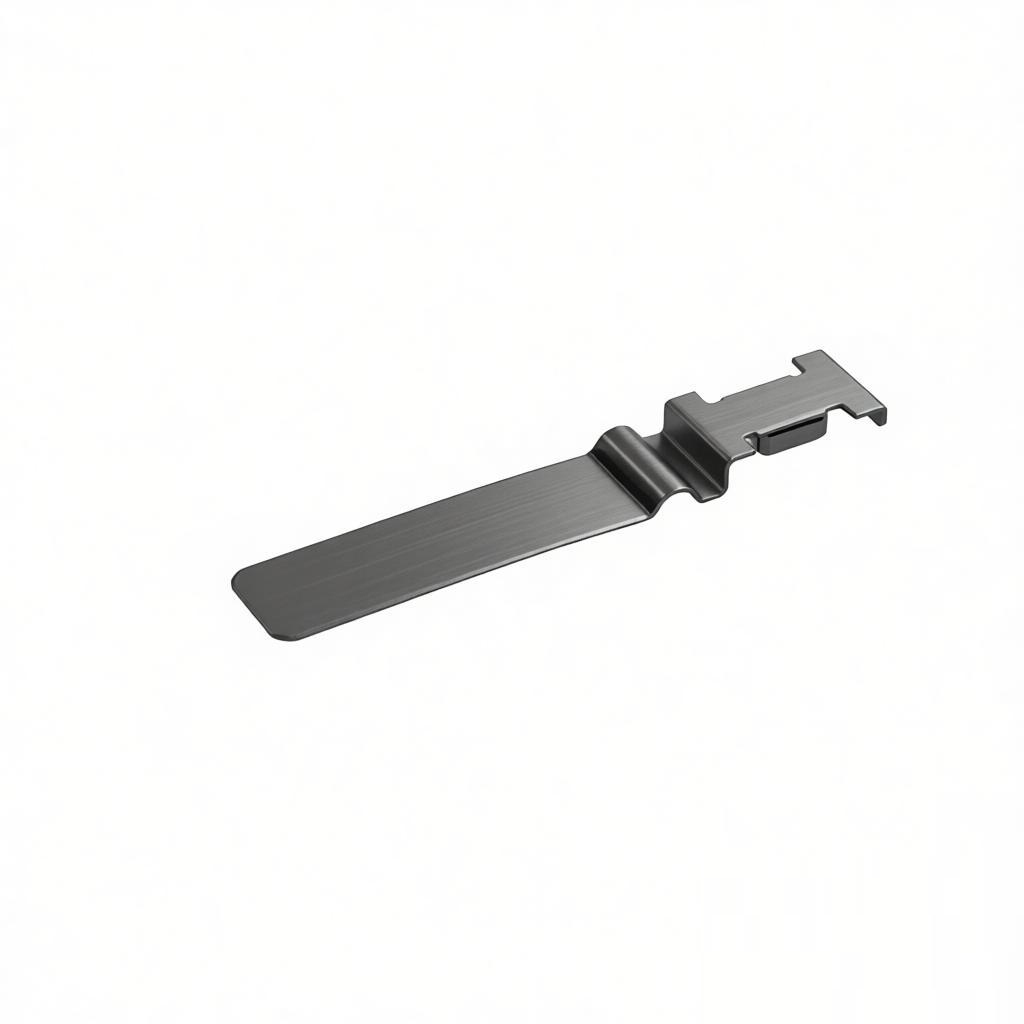

소개
메탈 스탬핑은 엄격한 공차를 가진 복잡한 부품을 생산하기 위해 사용되는 고속, 대량 생산 공정입니다. 스탬핑 부품의 일관된 품질을 보장하는 것은 안전, 기능성 및 비용 효율성에 매우 중요합니다. 이 종합 가이드는 메탈 스탬핑 품질 관리에 사용되는 필수 검사 방법과 표준을 다루며, 제조업체가 결함을 줄이고 생산성을 향상시키며 고객 요구 사항을 충족할 수 있도록 돕습니다.
메탈 스탬핑에서 품질 관리의 중요성
메탈 스탬핑의 품질 관리(QC)는 최종 제품 검사에 그치지 않고 전체 생산 공정을 모니터링하고 제어하는 체계적인 접근 방식입니다. 효과적인 QC는 스크랩을 최소화하고 재작업을 줄이며 비용이 많이 드는 리콜을 방지하고 브랜드 평판을 향상시킵니다. 자동차, 항공우주 및 전자 산업에서는 치수나 재료 특성의 미세한 편차라도 치명적인 고장으로 이어질 수 있습니다. 따라서 엄격한 검사 방법을 구현하고 국제 표준을 준수하는 것은 필수적입니다.
메탈 스탬핑 부품의 주요 품질 특성
스탬핑 부품을 효과적으로 검사하려면 먼저 적합한 제품을 정의하는 중요한 품질 속성을 이해해야 합니다. 여기에는 다음이 포함됩니다:
치수 정확도:
구멍 직경, 모서리 거리, 굽힘 각도 및 전체 길이와 같은 기능의 공차.표면 마감:
허용 가능한 수준의 긁힘, 움푹 들어간 곳, 버(burr) 또는 공구 자국.소재 무결성:
인장 또는 굽힘으로 인한 균열, 파손 또는 과도한 두께 감소 없음.열처리:
스탬핑 후 공정이 포함된 경우 적절한 경도 및 강도.청결도:
조립 또는 성능에 영향을 미칠 수 있는 오일, 그리스 또는 기타 오염 물질이 없음.
일반적인 금속 스탬핑 검사 방법
육안 검사
육안 검사는 1차 방어선으로, 블랭킹, 포밍, 최종 마감 등 여러 단계에서 수행되어야 합니다. 작업자는 버(burr), 균열, 스크래치, 공구 자국, 변색 등 눈에 보이는 결함을 확인합니다. 간단한 방법이지만 숙련된 눈과 적절한 조명이 필요합니다. 고속 생산 라인에서는 확대 도구나 자동 비전 시스템이 자주 사용됩니다.
치수 측정
정밀 측정은 금속 스탬핑 QC의 핵심입니다. 일반적인 도구는 다음과 같습니다:
캘리퍼스와 마이크로미터:
외부 및 내부 치수를 최대 0.01mm 정확도로 측정합니다.3차원 측정기(CMM):
다중 데이텀과 엄격한 공차를 가진 복잡한 형상을 측정합니다.광학 비교기:
부품의 확대된 실루엣을 스크린에 투사하여 마스터 프로파일과 비교합니다.레이저 스캐너:
자유 곡면의 비접촉식 3D 스캐닝용.
게이지 반복성 및 재현성(GR&R)을 보장하기 위해 측정 시스템 분석(MSA)을 따르는 것이 모범 사례입니다.
표면 거칠기 테스트
표면 마감은 마찰, 마모 및 외관에 영향을 미칩니다. 프로필로미터는 Ra(산술 평균 거칠기), Rz(평균 피크-밸리) 및 기타 파라미터를 측정합니다. 정밀 블랭킹이나 밀봉 표면이 필요한 부품의 경우 표면 거칠기 사양을 엄격히 관리해야 합니다. 접촉식 및 비접촉식(광학식) 프로필로미터가 있습니다.
경도 시험
경도는 재료의 강도와 균일성을 나타냅니다. 일반적인 시험으로는 로크웰(HRB/HRC), 브리넬(HB), 비커스(HV)가 있습니다. 얇은 프레스 부품의 경우 저하중 마이크로 경도 시험기가 선호됩니다. 경도 시험은 특히 후속 열처리를 거치거나 고응력 환경에서 사용되는 부품에 중요합니다.
재료 성분 분석
다른 합금을 사용하거나 스크랩 재료를 재인증할 때 화학 성분 확인은 매우 중요합니다. 분광계(OES, XRF)는 신속한 원소 분석을 제공합니다. 올바른 재료 등급(예: 304 스테인리스 대 316)을 보장하면 조기 파손을 방지할 수 있습니다.
금속 프레스 품질을 위한 국제 표준
확립된 품질 표준을 준수하는 것은 글로벌 경쟁력에 필수적입니다. 주요 표준은 다음과 같습니다.
| 표준 | 범위 | 프레스 관련성 |
|---|---|---|
| ISO 9001:2015 | 품질경영시스템 | 공정 관리 및 지속적 개선을 위한 일반 요구사항 |
| IATF 16949 | 자동차 품질경영 | 자동차 스탬핑에 특화되어 결함 예방 및 자동차 핵심 도구(APQP, PPAP, FMEA, SPC, MSA)에 중점을 둠 |
| AS9100 | 항공우주 품질 관리 | 항공기용 스탬핑 부품에 적용되며, 추적성, 초품 검사(FAI) 및 엄격한 문서화가 필요합니다. |
| ISO 2768 | 일반 공차 | 개별 공차 표시 없이 선형 및 각도 공차에 대한 표를 제공합니다. |
| ASTM 규격 (예: ASTM A109) | 재료 사양 | 스탬핑 강철 부품의 기계적 특성과 치수를 정의합니다. |
스탬핑 공정의 통계적 공정 관리(SPC)
최종 검사에만 의존하지 않고, SPC를 통해 스탬핑 공정을 실시간으로 모니터링할 수 있습니다. 주요 도구는 다음과 같습니다:
관리도 (X-bar R, X-bar S, 개별값):
부품이 공차를 벗어나기 전에 시간 경과에 따른 주요 치수를 추적하여 변화나 추세를 감지합니다.공정 능력 연구 (Cp, Cpk):
공정이 규격을 얼마나 잘 충족하는지 정량화합니다. 일반적으로 Cpk 1.33 이상이 요구됩니다.파레토 분석:
불량 유형의 우선순위를 정하여 개선 활동에 집중합니다.
SPC를 도입하면 제조업체는 검사 비용을 절감하고 사전에 불량을 예방할 수 있습니다.
효과적인 품질 관리를 위한 실용적인 팁
초품 검사(FAI):
새 배치의 첫 번째 부품이나 공구 교체 후 첫 번째 부품에 대해 포괄적인 점검을 수행하여 셋업을 검증합니다.게이지 교정:
ISO 10012 또는 내부 표준에 따라 모든 측정 도구를 정기적으로 교정하여 정확성을 유지합니다.작업자 교육:
작업자가 중요 형상을 이해하고 올바른 검사 도구를 사용하며 기본 SPC 차트 작성 교육을 받도록 합니다.공정 중 검사:
블랭킹 후, 포밍 후, 그리고 모든 2차 작업(예: 탭핑, 열처리) 후 등 주요 단계에서 검사를 일정에 따라 수행합니다.모든 것을 문서화하세요:
검사, 시정 조치 및 프로세스 변경 사항에 대한 기록을 유지하여 추적성과 지속적 개선을 보장하세요.가능한 경우 자동화하세요:
비전 시스템과 인라인 센서는 생산 속도로 부품의 100%를 검사하여 인적 오류를 줄일 수 있습니다.
결론
금속 스탬핑 품질 관리는 육안 검사, 정밀 측정, 통계 분석 및 글로벌 표준 준수를 결합한 다각적인 분야입니다. 간단한 캘리퍼스부터 고급 CMM 및 SPC에 이르기까지 강력한 검사 방법을 구현함으로써 제조업체는 모든 스탬핑 부품이 최고 품질 요구 사항을 충족하도록 보장할 수 있습니다. 이는 폐기물과 재작업을 줄일 뿐만 아니라 자동차, 항공우주, 전자 및 기타 중요한 산업 분야의 고객과의 신뢰를 구축합니다. 오늘 품질 프로세스에 투자하여 내일의 경쟁 우위를 확보하세요.
