전자기기용 정밀 금속 스탬핑: 주요 고려 사항 가이드
소개

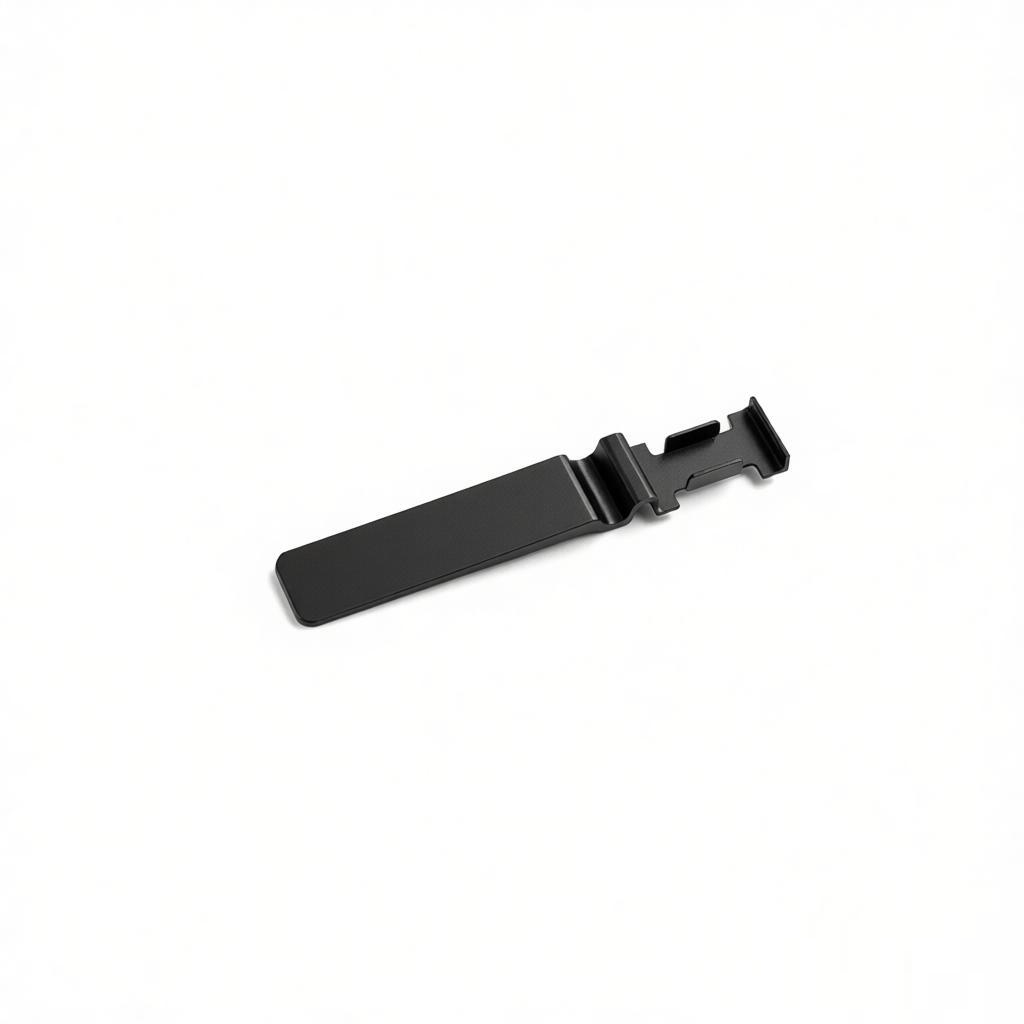

정밀 금속 스탬핑은 현대 전자제품 제조의 핵심 기술로, 높은 정밀도와 엄격한 공차를 가진 복잡한 부품을 대량 생산할 수 있게 합니다. 커넥터, 차폐재, 방열판, 스프링에 이르기까지 스탬핑 금속 부품은 스마트폰에서 의료 장비에 이르기까지 다양한 기기에 널리 사용됩니다. 그러나 일관된 품질과 성능을 달성하려면 전자제품 응용 분야에 특화된 주요 고려 사항을 철저히 이해해야 합니다. 이 가이드는 엔지니어와 조달 전문가가 전자제품용 정밀 금속 스탬핑에서 성공적인 결과를 보장하기 위해 평가해야 할 중요한 요소를 살펴봅니다.
재료 선택: 성능의 기초
전자제품용 금속 스탬핑에서 올바른 재료를 선택하는 것은 가장 중요한 결정입니다. 재료는 전기 전도성, 열 관리, 강도, 내식성 요구 사항을 충족해야 하며 스탬핑 공정과 호환되어야 합니다.
일반 재료 및 응용 분야
| 재료 | 주요 특성 | 일반적인 전자제품 용도 |
|---|---|---|
| 구리 (C110, C102) | 우수한 전기 및 열 전도성, 우수한 성형성 | 커넥터, 리드 프레임, EMI 차폐 |
| 황동 (C260, C268) | 우수한 전도성, 내식성, 스탬핑 용이 | 터미널, 소켓, 스프링 접점 |
| 인청동 (C510, C521) | 높은 피로 강도, 우수한 전도성 | 반복 굽힘용 스프링, 파편, 커넥터 |
| 스테인리스 스틸 (304, 316) | 고강도, 내식성, 자성 옵션 | 차폐 캔, 브래킷, 구조 부품 |
| 니켈 실버 (C752) | 우수한 스프링 특성, 내식성, 납땜 가능 | 소형 커넥터, 스위치 접점 |
팁:
재료 선택 시 전체 수명 주기를 고려하세요: 스탬핑 성형성, 후속 도금 또는 코팅 요구 사항, 최종 장치의 열 사이클 성능.
정밀 공차: 미크론에서 성공까지
전자 부품은 종종 ±0.025mm 또는 그보다 더 정밀한 공차를 요구합니다. 이러한 정밀도를 달성하려면 금형 품질, 프레스 안정성, 재료 일관성과 같은 요소에 의존합니다.
주요 공차 고려 사항
다이 정렬:
펀치와 다이의 정렬 불량은 버(burr), 치수 변동, 조기 마모를 유발할 수 있습니다. 정밀 스탬핑은 가이드 핀과 좁은 간격의 프로그레시브 다이를 사용합니다.재료 두께 변동:
투입 재료는 일관된 부품 치수를 유지하기 위해 엄격한 두께 공차(예: ±0.005mm)를 충족해야 합니다.스프링백 보정:
스탬핑 후 스테인리스 스틸과 같은 재료는 약간 스프링백되는 경향이 있습니다. 고급 시뮬레이션과 금형 설계는 이를 고려하여 최종 형상이 사양을 충족하도록 합니다.버 제어:
버는 조립을 방해하거나 단락을 유발할 수 있습니다. 적절한 간극과 날카로운 공구는 버를 최소화하며, 텀블링과 같은 후처리 공정이 필요할 수 있습니다.
팁:
스탬핑 파트너와 긴밀히 협력하여 기능에 중요한 치수를 정의하고 통계적 공정 관리(SPC)를 수립하여 공차 준수를 모니터링하십시오.
금형 설계 및 유지보수
금형(다이)은 스탬핑 부품의 품질과 반복성을 결정합니다. 전자제품의 경우 금형은 높은 정밀도와 긴 수명을 위해 설계되어야 합니다.
프로그레시브 다이 vs. 컴파운드 다이
프로그레시브 다이는 단일 패스에서 여러 작업(블랭킹, 포밍, 코이닝)을 수행하여 대량 생산 전자 부품에 이상적입니다. 컴파운드 다이는 한 스테이션에서 여러 작업을 수행하지만 단순한 부품으로 제한됩니다. 프로그레시브 금형은 복잡한 벤드가 있는 커넥터 핀과 같은 정교한 부품에 선호됩니다.
금형 재질 및 코팅
공구강:
일반 내마모성용 D2, A2 또는 M2.카바이드 인서트:
공구 수명 연장을 위해 고마모 영역에 사용.코팅:
TiN, TiCN 또는 DLC 코팅은 마찰을 줄이고, 특히 구리나 알루미늄 스탬핑 시 재료 부착을 방지합니다.
팁:
스탬핑 공급업체가 금형에 대한 예방적 유지보수 일정을 갖추고, 정기적인 연마 및 검사를 통해 치수 변동을 방지하도록 하십시오.
표면 마감 및 도금
많은 전자 부품은 납땜성, 전도성 또는 내식성을 보장하기 위해 특정 표면 마감이 필요합니다.
일반적인 표면 처리
주석 도금:
납땜성과 내식성을 제공합니다. 열침지 또는 전기 도금 주석은 커넥터에 일반적으로 사용됩니다.금 도금:
낮은 접촉 저항과 불활성으로 인해 (예: 항공우주 또는 의료 분야에서) 고신뢰성 접점에 사용됩니다.은 도금:
우수한 전도성을 가지나 변색되기 쉬우며, 고전류 응용 분야에서 자주 사용됩니다.패시베이션:
스테인리스 부품의 내식성 향상을 위한 처리.
스탬핑 공정 자체는 도금 접착력에 영향을 줄 수 있는 금형 자국, 스크래치 또는 오염을 피해야 합니다. 최대 표면 거칠기(예: Ra 0.8 μm)를 지정하는 것이 일반적입니다.
팁:
도금 공급업체와 스탬핑 공급업체와 조기에 협력하여 스탬핑 윤활제와 도금 화학 물질 간의 호환성을 보장하십시오.
품질 관리 및 검사
전자 제품에서 일관된 품질은 타협할 수 없습니다. 치수, 표면 품질 및 기능 테스트를 포함한 강력한 검사 계획을 구현하십시오.
검사 방법
3차원 측정기(CMM):
프로토타입이나 첫 번째 제품의 중요 치수 측정용.비전 시스템:
대량 생산 시 고속 광학 검사로 버(burr), 균열, 누락된 형상 등의 결함 감지.경도 시험:
스탬핑 후 소재의 템퍼 상태 확인.전기 시험:
스프링 접점 같은 부품의 접촉 저항이나 힘 측정.
통계적 샘플링 계획(예: AQL 0.65)이 일반적이나, 안전 중요 부품의 경우 100% 검사가 필요할 수 있습니다.
팁:
공급업체로부터 PFMEA(공정 실패 모드 및 영향 분석)를 요청하여 초기에 위험을 식별하고 완화하세요.
품질 저하 없는 비용 최적화
정밀 스탬핑은 비용 효율적일 수 있지만, 특정 요소가 비용을 증가시킵니다. 이를 이해하면 예산과 성능의 균형을 맞추는 데 도움이 됩니다.
주요 비용 요인
금형 복잡성:
더 많은 단계와 더 엄격한 공차는 초기 금형 비용을 증가시킵니다.재료비:
특수 합금이나 귀금속 도금은 비용을 증가시킵니다.수량:
대량 생산 시 금형 비용이 분산되어 개당 가격이 낮아집니다.후가공:
도금, 열처리 또는 조립 공정은 총 비용을 증가시킵니다.
최적화를 위해 굽힘 횟수를 줄이거나 꼭 필요한 경우에만 엄격한 공차를 적용하여 부품을 설계하는 것을 고려하세요. 금형 제작 전에 시뮬레이션 소프트웨어를 사용하여 설계를 검증하세요.
팁:
스탬핑 공급업체와 제조 설계 검토(DFM)를 진행하여 두 부품을 하나로 결합하는 등 비용 절감 기회를 찾으세요.
리드 타임 및 공급망
전자 시장은 빠른 납기를 요구합니다. 정밀 스탬핑의 리드 타임에는 금형 제작(4~8주)과 생산(주문당 2~4주)이 포함됩니다. 중요 부품의 안전 재고를 유지하면 지연을 완화할 수 있습니다.
빠른 납기를 위한 전략
가능한 표준 공구 부품을 사용하세요.
리드 타임이 긴 자재는 미리 주문하세요.
설계 검증을 위해 신속한 프로토타이핑을 제공하는 공급업체와 협력하세요.
팁:
품질 요구 사항을 이해하고 일관된 리드 타임을 제공할 수 있는 단일 소싱 파트너와 강력한 관계를 구축하세요.
환경 및 규제 준수
전자제품은 RoHS, REACH, 분쟁광물 요건과 같은 규정을 준수해야 합니다. 특히 도금 및 재료 제한과 관련하여 스탬핑 부품이 이러한 기준을 충족하는지 확인하세요.
팁:
공급업체에 재료 인증서와 도금 보고서를 요청하여 규정 준수 문서를 유지하세요.
결론
전자제품용 정밀 금속 스탬핑은 재료 선택부터 최종 검사까지 전체적인 접근 방식이 필요합니다. 재료 특성, 공차, 금형 설계, 표면 마감, 품질 관리, 비용, 리드 타임 및 규정 준수와 같은 주요 요소를 고려하여 스탬핑 부품이 전자 기기의 엄격한 요구 사항을 충족하도록 할 수 있습니다. 이러한 분야에 전문성을 갖춘 스탬핑 제조업체와 협력하고, 그들의 지식을 활용하여 성능과 제조 가능성 모두에 최적화된 설계를 구현하세요. 빠르게 변화하는 전자 산업에서 이러한 세부 사항을 처음부터 올바르게 처리하면 비용을 절감하고 시장 출시 시간을 단축할 수 있습니다.
