커넥터용 정밀 샤프넬 스탬핑: 완벽 가이드

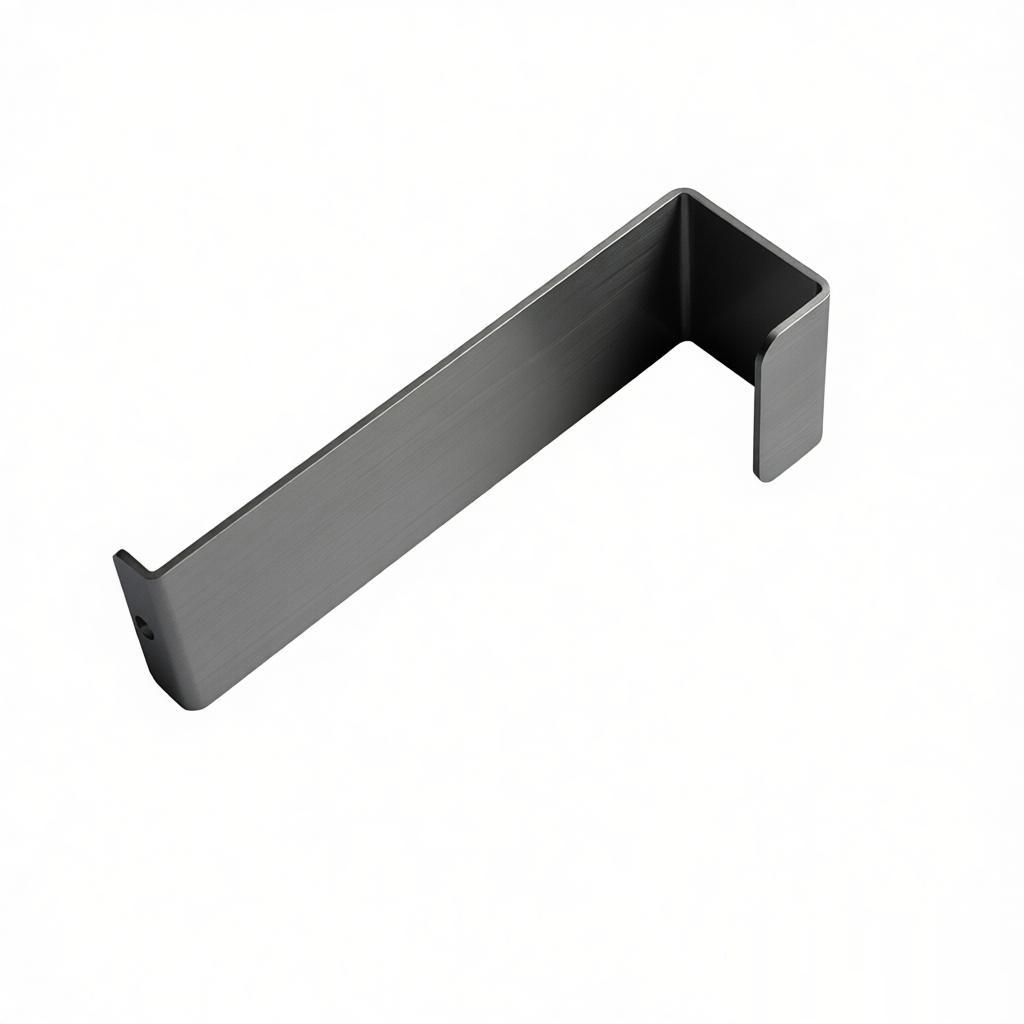

커넥터용 정밀 샤프넬 스탬핑 소개
정밀 샤프넬 스탬핑은 자동차, 항공우주, 전자, 통신 등 다양한 산업에서 사용되는 커넥터 제조의 핵심 공정입니다. 샤프넬(접점 스프링 또는 판스프링이라고도 함)은 커넥터 내에서 전기적 연속성과 기계적 유지를 제공하는 얇은 금속 부품입니다. 이 가이드에서는 재료 선택, 금형 설계, 공정 파라미터, 품질 관리 및 실용적인 팁을 다루며 스탬핑을 통한 고품질 정밀 샤프넬 생산의 세부 사항을 설명합니다.
커넥터의 샤프넬 이해
샤프넬은 상대 접점에 스프링 힘을 가해 안정적인 전기 연결을 보장하는 유연한 금속 스트립입니다. USB 포트, SIM 카드 홀더, 배터리 커넥터, 자동차 하네스에서 흔히 볼 수 있습니다. 주요 특성으로는 높은 탄성, 낮은 접촉 저항, 우수한 피로 저항이 있습니다. 스탬핑 공정은 엄격한 공차(종종 ±0.01mm)와 신호 손실이나 기계적 고장을 방지하기 위한 버 없는 모서리를 달성해야 합니다.
샤프넬 스탬핑의 일반적인 재료
재료 선택은 성능에 직접적인 영향을 미칩니다. 일반적인 재료는 다음과 같습니다:
인청동 (C5191, C5210):
우수한 스프링 특성과 내식성으로 소비자 전자제품에 이상적입니다.베릴륨 구리 (C17200):
높은 강도와 전도성을 가지며 항공우주 및 고신뢰성 커넥터에 사용됩니다.스테인리스 스틸 (SUS301, SUS304):
탄성과 내구성이 우수하며, 비용에 민감한 애플리케이션에 자주 선택됩니다.황동 (C2680, C2600):
비용은 낮지만 스프링 성능이 떨어지며, 중요하지 않은 접점에 사용됩니다.
| 재질 | 항복 강도 (MPa) | 전도도 (%IACS) | 일반적인 용도 |
|---|---|---|---|
| 인청동 C5191 | 450-600 | 15-20 | 오디오 잭, USB 커넥터 |
| 베릴륨 구리 C17200 | 1000-1400 | 20-25 | 군용/항공우주 커넥터 |
| 스테인리스 스틸 SUS301 | 800-1000 | 2-3 | 배터리 스프링, 카드 슬롯 |
| 황동 C2600 | 300-400 | 28-30 | 저가형 소비재 |
탄편 정밀 스탬핑 공정
탄편 스탬핑은 복잡한 형상과 엄격한 공차로 인해 다단 프로그레시브 금형이 필요합니다. 일반적인 공정은 다음과 같은 단계로 구성됩니다:
1. 코일 공급 및 교정
원자재 코일 형태가 교정기를 통과하여 코일 곡률이 제거됩니다. 서보 피더가 스트립을 ±0.02mm 정밀도로 금형 내로 정확하게 이송합니다.
2. 블랭킹 및 성형
첫 번째 스테이션에서 블랭크 외곽선을 절단하고 인덱싱용 파일럿 홀을 생성합니다. 후속 스테이션에서 탄편의 굽힘 반경, 각도 및 접촉 팁을 성형합니다. 예를 들어, 일반적인 커넥터 탄편은 반경 0.2mm의 90도 굽힘을 가질 수 있습니다. 성형 시 스프링백을 고려하여 오버벤딩 또는 코이닝이 필요합니다.
3. 피어싱 및 트리밍
장착이나 추가 기능을 위해 구멍이나 슬롯을 뚫습니다. 트리밍은 최종 외형을 얻기 위해 여분의 재료를 제거합니다.
4. 중요 성형 및 코이닝
코이닝은 재료를 압축하여 표면을 평탄화하고 치수 안정성을 개선하며 스프링백을 줄이는 재가공 작업입니다. 이는 대량 생산에 필수적입니다.
5. 절단 및 배출
최종 스테이션에서 스트립에서 샤프넬을 절단합니다. 배출은 공압식 또는 기계식으로 이루어지며, 부품이 손상 없이 안전하게 제거되도록 합니다.
샤프넬 스탬핑을 위한 금형 설계 고려 사항
성공적인 샤프넬 스탬핑은 정밀 금형에 의존합니다. 주요 설계 측면은 다음과 같습니다:
재료 경도:
내마모성이 높은 다이 스틸(예: D2, M2)이 사용됩니다. 대량 생산(100만 개 이상)의 경우 카바이드 인서트가 권장됩니다.클리어런스:
최적의 펀치-다이 클리어런스는 일반적으로 재료 두께의 5-8%입니다. 너무 좁으면 버(burr)가 과도하게 발생하고, 너무 넓으면 가장자리가 거칠어집니다.벤드 여유:
정확한 벤드 공제는 재료 두께와 벤드 반경을 기준으로 계산됩니다. 유한 요소 해석(FEA)은 스프링백을 예측하는 데 도움이 됩니다.윤활:
박막 윤활제는 마찰을 줄이고 갤링(galling)을 방지합니다. 수용성 윤활제는 세척이 용이하여 일반적으로 사용됩니다.
정밀 샤프넬 스탬핑의 품질 관리
일관된 품질을 보장하려면 여러 단계에서 엄격한 검사가 필요합니다. 주요 매개변수는 다음과 같습니다:
| 매개변수 | 공차 | 측정 방법 |
|---|---|---|
| 부품 치수 | ±0.01 mm | 비전 시스템, CMM |
| 굽힘 각도 | ±1 | 광학 비교기 |
| 표면 조도 | Ra ≤ 0.4 μm | 프로파일로미터 |
| 버 높이 | ≤ 0.02 mm | 현미경, 30배 |
| 스프링 힘 | ±5% of spec | 힘 게이지 |
일반적인 결함 및 해결 방법
버(Burrs):
과도한 간극 또는 마모된 공구로 인해 발생합니다. 펀치/다이를 재연삭하거나 간극을 조정하십시오.스프링백 변동:
재료 이방성으로 인해 발생합니다. 코이닝을 사용하거나 대체 열처리를 시도하십시오.미세 균열:
심한 성형으로 인한 문제. 굽힘 반경을 줄이거나 더 연성 재료로 변경하십시오.치수 변동:
열팽창 확인; 프레스 및 금형 온도 안정화.
샤프넬 스탬핑 최적화를 위한 실용 팁
높은 수율과 낮은 비용을 달성하려면 업계에서 검증된 다음 팁을 고려하십시오.
파일럿 홀이 있는 프로그레시브 금형을 사용하여 스트립 정렬을 유지하고 스크랩을 줄이십시오.
성형 시 정밀한 속도 및 위치 제어를 위해 서보 프레스를 사용하십시오.
결함 발생 전 마모된 공구를 감지하기 위해 인라인 힘 모니터링을 구현하십시오.
불균형 힘을 최소화하기 위해 대칭적인 특징을 가진 슈라프넬을 설계하십시오.
공구 교체 후 초품 검사(FAI)를 실시하십시오.
대량 주문의 경우 버가 중요한 경우 디버링 공정(예: 진동 연마) 추가를 고려하십시오.
고급 기술: 고속 스탬핑 및 마이크로 스탬핑
현대 커넥터 소형화는 두께 0.1mm 미만의 마이크로 슈라프넬을 요구합니다. 분당 600-1500 스트로크로 작동하는 고속 스탬핑 프레스는 초정밀 금형과 고급 윤활이 필요합니다. 마이크로 스탬핑은 공구 제작에 에칭 또는 방전 가공(EDM)을 사용하며, 종종 와이어 컷 부품을 사용합니다. 대량 생산의 경우 퀵 다이 체인지 시스템을 통해 설정 시간을 줄이는 데 중점을 둡니다.
결론
커넥터용 정밀 슈라프넬 스탬핑은 재료 과학, 공구 엔지니어링 및 공정 제어를 결합한 전문 분야입니다. 재료 특성을 이해하고, 금형 설계를 최적화하며, 강력한 품질 검사를 구현하고, 고속 기술을 지속적으로 파악함으로써 제조업체는 신뢰할 수 있고 비용 효율적인 부품을 생산할 수 있습니다. 설계 엔지니어든 조달 전문가든, 이 가이드는 커넥터용 슈라프넬 스탬핑에서 우수성을 달성하기 위한 기초가 됩니다.
