프로그레시브 다이 스탬핑 설계: 효율성을 위한 모범 사례

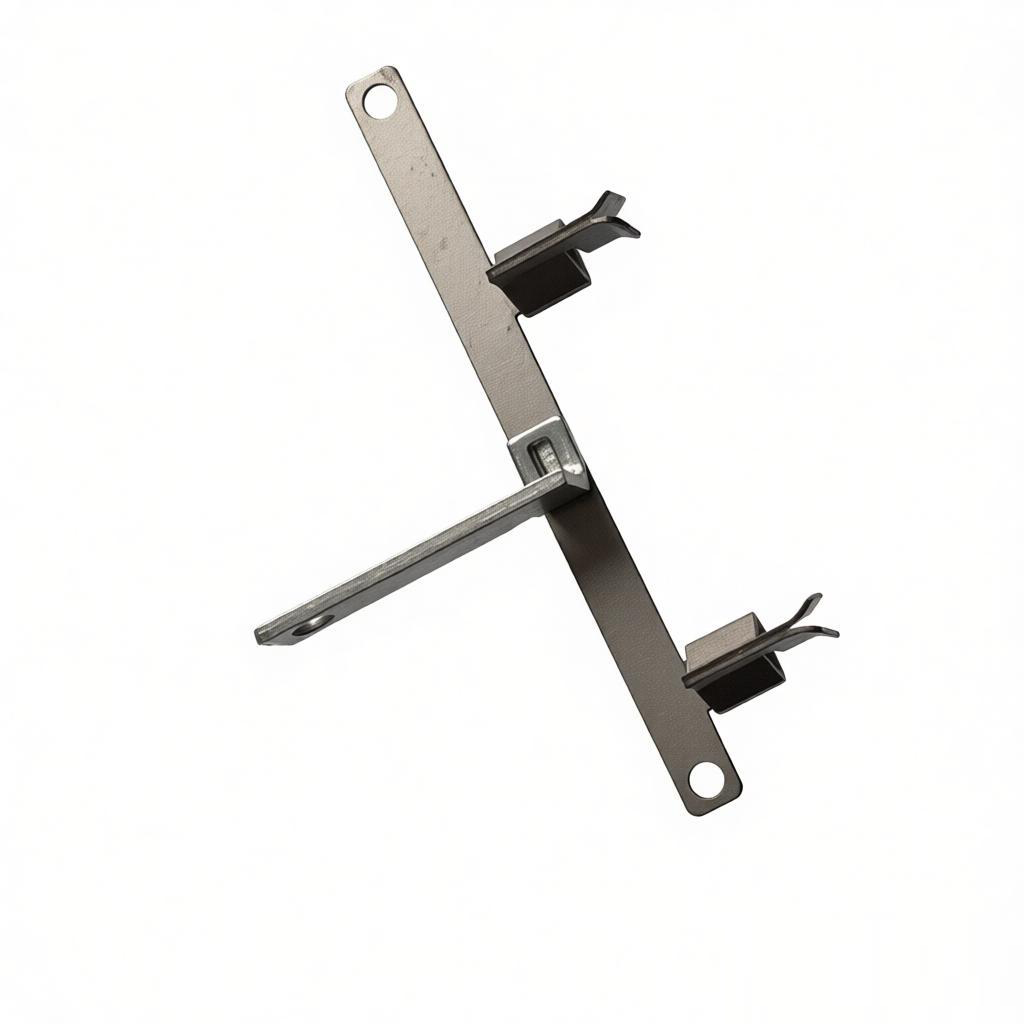

소개
프로그레시브 다이 스탬핑은 단일 다이 내에서 여러 작업을 수행하기 위해 일련의 스테이션을 사용하는 대량 금속 성형 공정입니다. 각 스테이션은 금속 스트립이 다이를 통과하면서 절단, 굽힘 또는 드로잉과 같은 특정 작업을 완료합니다. 프로그레시브 다이 스탬핑 설계의 효율성은 생산 속도, 금형 수명 및 부품 품질에 직접적인 영향을 미칩니다. 이 가이드에서는 최대 효율성을 위해 프로그레시브 다이 스탬핑 설계를 최적화하는 모범 사례를 살펴봅니다.
프로그레시브 다이 스탬핑이란?
프로그레시브 다이 스탬핑은 여러 스테이션이 포함된 다이 세트를 통해 금속 스트립 코일을 공급하는 방식입니다. 각 프레스 스트로크에서 스트립은 한 피치씩 전진하며, 각 스테이션은 고유한 작업을 수행합니다. 최종 부품은 일반적으로 마지막 스테이션에서 절단됩니다. 이 방법은 엄격한 공차를 가진 복잡한 부품의 대량 생산에 이상적입니다. 주요 장점으로는 고속, 반복성 및 최소한의 수동 처리가 있습니다.
효율성을 위한 주요 설계 원칙
재료 선택 및 스트립 레이아웃
올바른 재료를 선택하고 스트립 레이아웃을 최적화하는 것은 효율성의 기본입니다. 변동성을 줄이기 위해 일관된 두께와 기계적 특성을 가진 재료를 선택하십시오. 부품을 밀접하게 배치하여 스크랩을 최소화하는 스트립 레이아웃을 사용하십시오. 굽힘 작업 시 균열을 방지하기 위해 결정 방향을 고려하십시오. 고급 네스팅 소프트웨어는 레이아웃을 시뮬레이션하여 재료 활용도를 극대화할 수 있으며, 종종 70% 이상의 수율을 달성합니다.
다이 설계 및 간극
적절한 다이 간극(펀치와 다이 사이의 간격)은 절단 품질, 금형 마모 및 에너지 소비에 영향을 미칩니다. 대부분의 금속에서 간극은 일반적으로 재료 두께의 5~10%입니다(측면 기준). 좁은 간극은 더 깨끗한 절단을 생성하지만 마모를 증가시키고, 넓은 간극은 마모를 줄이지만 버(burr)가 남을 수 있습니다. 재료 및 프레스 속도에 최적의 간극을 결정하려면 경험적 표나 시뮬레이션을 사용하십시오. 또한, 다이 섹션을 경화 공구강(예: D2 또는 M2)으로 설계하여 수명을 연장하십시오.
파일럿 홀 및 정렬
파일럿 홀은 스트립 이송 정확도를 보장하는 데 중요합니다. 파일럿을 스크랩 영역이나 캐리어 스트립에 배치하십시오. 파일럿 직경은 결합을 방지하기 위해 0.005–0.010인치의 여유 공간을 허용해야 합니다. 진입을 용이하게 하기 위해 테이퍼 파일럿을 사용하십시오. 정렬을 위해 스트립 평탄도를 유지하는 가이드 부싱과 스트리퍼 플레이트를 통합하십시오. 정렬 불량은 부품 정밀도 저하와 다이 손상으로 이어집니다.
스크랩 관리
효율적인 스크랩 제거는 걸림과 다운타임을 방지합니다. 다이 영역에서 폐기물을 멀리 보내는 스크랩 초퍼나 슬라이드를 설계하십시오. 작은 구멍의 경우 스크랩 이젝터 핀 사용을 고려하십시오. 스크랩 조각이 압축 공기나 진공 시스템으로 쉽게 제거될 수 있을 만큼 작은지 확인하십시오. 적절한 스크랩 관리는 안전성도 향상시킵니다.
프로그레시브 다이 설계의 고급 기술
센서 및 인다이 모니터링 사용
스트립 이송 오류, 재료 두께 변동 또는 공구 파손을 감지하기 위해 센서를 통합하십시오. 일반적인 센서로는 근접 스위치, 로드 셀 및 비전 시스템이 있습니다. 실시간 모니터링을 통해 프레스가 즉시 정지하여 불량 부품과 다이 손상을 방지할 수 있습니다. 수집된 데이터는 예측 유지보수 일정을 수립하는 데도 활용될 수 있습니다.
퀵 체인지 다이 시스템
생산 전환 간 가동 중단 시간을 줄이기 위해 퀵 체인지 다이 시스템을 사용하세요. 표준화된 다이 베이스, 유압 클램프, 자동 셧 하이트 조정 기능을 활용하세요. 잘 설계된 퀵 체인지 시스템은 셋업 시간을 50~80% 단축하여 전체 설비 효율(OEE)을 크게 향상시킬 수 있습니다.
피해야 할 일반적인 실수
스트립 레이아웃을 과도하게 복잡하게 만드는 경우:
스테이션이 너무 많으면 부가 가치 없이 비용과 복잡성만 증가합니다. 레이아웃은 가능한 한 단순하게 유지하세요.프레스 톤수 요구 사항을 무시하는 경우:
힘을 과소평가하면 공구 변형이나 프레스 과부하가 발생할 수 있습니다. 각 스테이션에 대해 하중 분석을 수행하세요.윤활 불량:
부적절한 윤활유는 갤링과 과도한 열을 유발합니다. 적절한 윤활제 유형과 적용 방법(예: 스프레이 또는 플러드)을 사용하세요.유지보수 접근성을 소홀히 하는 경우:
설계 다이 섹션을 쉽게 분리 및 교체 가능하도록 설계하세요. 접근이 어려운 체결구는 가동 중단 시간을 증가시킵니다.
생산 사이클 최적화를 위한 모범 사례
| 실무 | 이점 |
|---|---|
| 10~15% 여유 용량을 가진 프로그레시브 다이 사용 | 향후 부품 수정 또는 생산량 증가 대비 가능 |
| 전사적 예방 보전(TPM) 구현 | 계획되지 않은 다운타임 감소 및 금형 수명 연장 |
| 프레스 속도(분당 스트로크) 최적화 | 생산량과 공구 마모 및 부품 품질 간 균형 유지 |
| CNC 정밀 공구 사용 | 금형 부품의 높은 정밀도와 반복성 보장 |
결론
효율적인 프로그레시브 다이 스탬핑 설계는 신중한 재료 선택, 정밀한 공구 형상, 지능적인 스크랩 관리, 그리고 고급 모니터링 시스템의 통합의 결과입니다. 이러한 모범 사례를 따르면 제조업체는 스크랩을 줄이고 가동 시간을 늘리며 경쟁력 있는 비용으로 고품질 금속 스탬핑 부품을 생산할 수 있습니다. 프로그레시브 다이 설계 및 제조에 대한 전문가 지원이 필요하시면 당사 엔지니어 팀에 문의하십시오. 당사는 방열판, 스프링 및 정밀 CNC 부품을 포함한 맞춤형 금속 스탬핑 솔루션을 전문으로 합니다.
