금속 스탬핑 금형 리드타임 단축: 10가지 팁

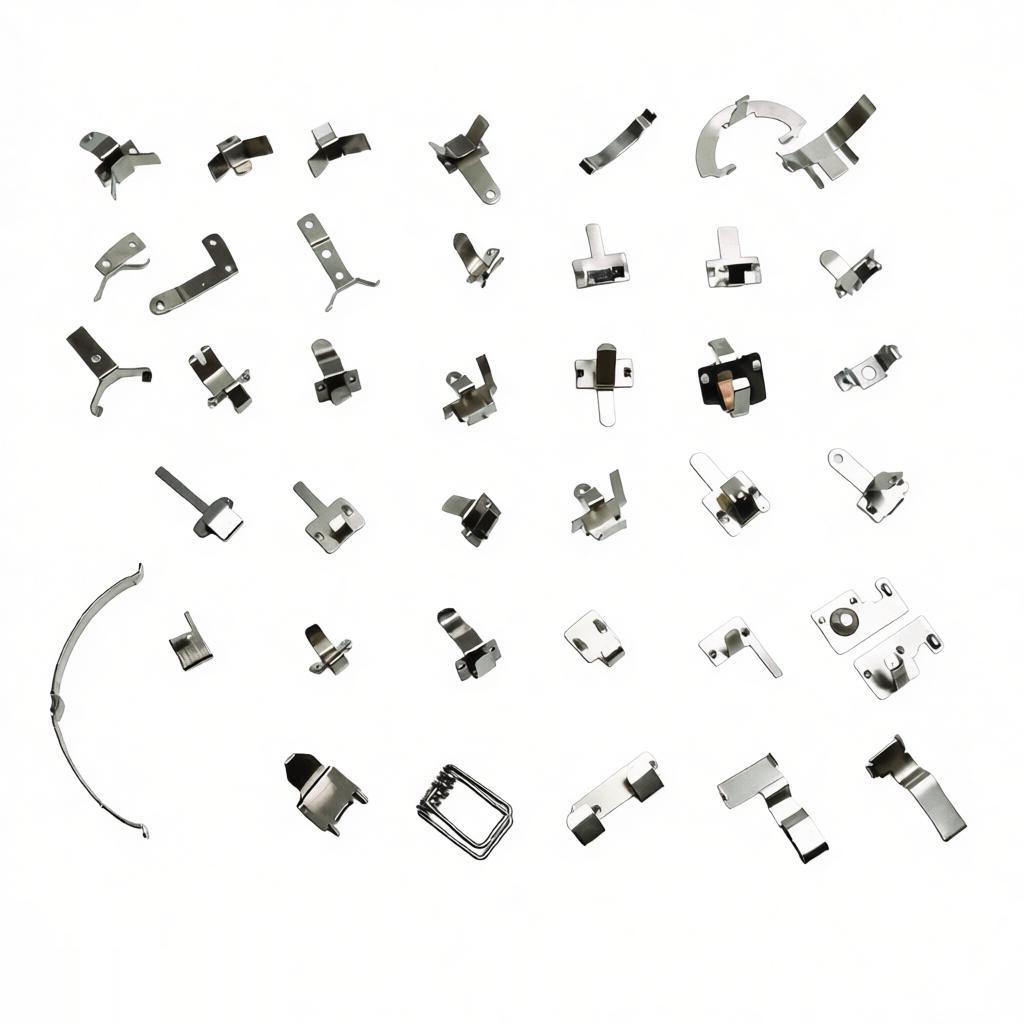

1. 조기 공급업체 참여 (ESI)
설계 단계 초기에 금형 공급업체를 참여시키면 리드 타임을 획기적으로 단축할 수 있습니다. 예비 부품 설계와 성능 요구 사항을 공유함으로써 금형 제작사는 설계가 확정되기 전에 제조 가능성 문제를 식별할 수 있습니다. 이러한 협업을 통해 날카로운 모서리나 복잡한 다이 단계가 필요한 딥 드로우를 피하는 등 금형 제작을 간소화하는 설계 조정이 가능합니다.
또한 ESI를 통해 공급업체는 설계 확정과 동시에 장기 리드 타임 자재(특수 금형강이나 초경 인서트 등)를 발주할 수 있습니다. 이러한 활동의 중복은 전체 일정에서 수 주를 단축할 수 있습니다. 컨셉이 준비되는 즉시 금형 파트너와 제조 가능성 설계(DFM) 검토를 진행하는 것을 고려하세요.
2. 금형 부품 표준화
펀치, 다이, 가이드, 스프링에 표준화된 부품을 사용하면 제조 시간을 최대 30%까지 단축할 수 있습니다. 각 금형에 맞춤형 부품을 설계하는 대신 Misumi이나 Dayton과 같은 신뢰할 수 있는 공급업체의 기성 부품 카탈로그에서 선택하세요. 표준화는 재고 관리를 간소화하고 조립 중 오류 위험을 줄여줍니다.
가능하면 모듈식 시스템을 중심으로 금형을 설계하세요. 예를 들어, 교체 가능한 다이 인서트와 공통 다이 세트를 사용하면 동일한 기본 금형을 여러 부품에 약간의 변경만으로 재사용할 수 있습니다. 이 접근 방식은 초기 금형 제작뿐만 아니라 향후 개정 작업도 가속화합니다.
3. 시뮬레이션 소프트웨어 활용
AutoForm이나 Dynaform과 같은 시뮬레이션 도구를 사용하면 스탬핑 공정을 가상으로 시험해 볼 수 있습니다. 재료 흐름, 응력, 변형을 시뮬레이션함으로써 실제 강재를 절단하기 전에 잠재적 문제(주름, 균열, 스프링백)를 감지할 수 있습니다. 이는 프레스에서 필요한 실제 시험 타수(물리적 트라이아웃)를 줄여주며, 이는 주요 시간 소모 요인입니다.
최신 시뮬레이션 소프트웨어는 사이클 타임을 추정하고 블랭크 형상 및 스트립 레이아웃을 최적화할 수 있습니다. 시뮬레이션에 대한 투자는 현장에서의 재작업 및 시행착오 반복을 최소화하여 효과를 봅니다. 많은 금형 제작사가 이제 시뮬레이션을 표준 단계로 사용하여 리드 타임을 2~4주 단축하고 있습니다.
4. 공구 경로 및 가공 전략 최적화
고속 가공(HSM) 및 적응형 클리어링 기술은 공구강 절삭 시간을 크게 줄일 수 있습니다. 더 작은 스텝오버, 높은 스핀들 속도, 일정한 칩 부하 전략을 사용하면 품질 저하 없이 더 빠른 재료 제거가 가능합니다. 깊은 캐비티에는 트로코이드 밀링을 적용하여 전체 폭 맞물림을 피하십시오.
또한, 셋업을 최소화하도록 가공 순서를 계획하십시오. 5축 기계를 사용하여 한 번의 클램핑으로 금형의 여러 면에 접근할 수 있습니다. 이는 재배치 오류를 제거하고 총 가공 시간을 줄여줍니다. 더 빠른 금형 제조를 위해 이러한 전략을 현장에서 구현하도록 협력하십시오.
5. 복잡한 인서트에 적층 제조 고려
컨포멀 냉각 채널이나 복잡한 내부 형상과 같은 복잡한 지오메트리의 경우, 적층 제조(3D 프린팅)가 기존 가공보다 훨씬 빠르게 인서트를 생산할 수 있습니다. 금속 분말(예: 공구강)로 코어나 인서트를 프린팅한 후 중요한 표면만 마무리 가공할 수 있습니다.
적층 제조된 인서트의 리드 타임은 기존 EDM 가공의 4~6주와 비교하여 1주일 정도로 짧을 수 있습니다. 특정 애플리케이션에만 제한되지만, 이 기술은 리드 타임 단축을 위해 빠르게 비용 효율적으로 변하고 있습니다. 공구에 가공보다 프린팅이 더 효율적인 구성 요소가 있는지 평가하십시오.
6. 금형 설계 검토 및 승인 게이트 우선순위 지정
승인 프로세스를 간소화하려면 명확한 마일스톤을 설정하세요. 초기 DFM 및 시뮬레이션 후, 고객에게 상세한 금형 설계를 제시하여 승인을 받으세요. 모든 중요 기능(셧 하이트, 트림 직경, 윤활 지점, 유지보수 접근성)을 포함한 체크리스트를 사용하세요. 모든 이해관계자를 초기에 참여시켜 불필요한 변경을 방지하세요.
협업형 온라인 리뷰 플랫폼(예: GrabCAD Workbench)을 도입하여 의견을 문서화하고 변경 사항을 추적하세요. 단일 수정 주기에 며칠이 걸릴 수 있지만, 체계적이고 신속하게 대응하면 총 리뷰 시간을 50% 단축할 수 있습니다.
7. 신뢰할 수 있는 금형강 공급업체와 관계 구축
금형강 밀 또는 유통업체와 장기 계약을 체결하여 원자재 우선 공급을 보장하세요. D2 또는 A2 금형강 같은 주요 재료는 과거 사용량을 기준으로 사전 주문하여 새 프로젝트 시작 시 보유할 수 있습니다. 일부 공급업체는 추가 비용으로 신속 가공(절단, 연삭) 서비스를 제공하여 전체 시간을 절약할 수 있습니다.
또한, 가공 후 열처리가 필요 없는 사전 경화 재료 사용을 고려하세요. 가공 비용은 더 비싸지만, 열처리(및 관련 변형 보정)를 생략하면 리드 타임을 1~2주 단축할 수 있습니다.
8. 툴룸에 린 제조 도입
5S, 가치 흐름 매핑, 표준화된 작업과 같은 린 원칙을 금형 제조 공정에 적용하세요. 자주 사용하는 도구와 인서트를 손이 닿는 곳에 배치하여 작업 동선 낭비를 줄이세요. 설계부터 최종 트라이아웃까지의 흐름을 매핑하여 병목 현상을 식별하고 부가가치 없는 단계를 제거하세요.
기계공을 교차 교육하여 여러 작업자가 동시에 다른 금형 부품을 작업할 수 있도록 하세요. 잘 구현된 린 시스템은 처리량을 20% 이상 향상시켜 리드 타임을 직접적으로 단축합니다. 금형 공정에 초점을 맞춘 정기적인 개선 활동은 지속적인 개선을 이끌어냅니다.
9. 래피드 프로토타이핑 및 임시 금형 사용
매우 촉박한 일정에 직면했을 때, 프로토타입이나 소량 생산 금형에는 알루미늄 또는 커크사이트 같은 연질 재료를 사용하는 것을 고려하세요. 이러한 금형 세트는 경화 강철 다이보다 훨씬 빠르게 가공할 수 있어, 영구 금형이 제작되는 동안 부품 설계를 검증하고 고객 승인을 받으며 생산을 시작할 수 있습니다.
금형 수명이 제한적이지만(수백~수천 개 부품), 이 접근 방식은 리드 타임을 12~14주에서 4~6주로 단축할 수 있습니다. 최종 금형이 준비되면 공정을 원활하게 전환할 수 있습니다. 이는 시장 테스트나 긴급 고객 요구를 충족하는 데 특히 유용합니다.
10. 명확한 의사소통과 기대치 관리
마지막으로, 의사소통이라는 소프트 스킬이 불필요한 지연을 방지할 수 있습니다. 금형 파트너에게 재료 유형, 두께, 부품 공차, 연간 생산량, 프레스 사양 등 완전한 사양 세트를 제공하세요. 불완전하거나 모호한 데이터는 금형 제작자가 질문을 하게 만들어 작업이 중단되고 재시작되는 원인이 됩니다.
현실적인 마감일을 설정하고 금형 제작자를 일정 계획에 참여시키세요. 8주짜리 금형이 필요하지만 일반 리드 타임이 12주라면, 솔직하게 이야기하고 긴급 추가 요금이나 절충안(예: 단순한 금형)에 대한 옵션을 논의하세요. 협력적인 관계는 항상 더 빠르고 정확한 결과를 가져옵니다.
