스프링 제조 공차: 알아야 할 표준

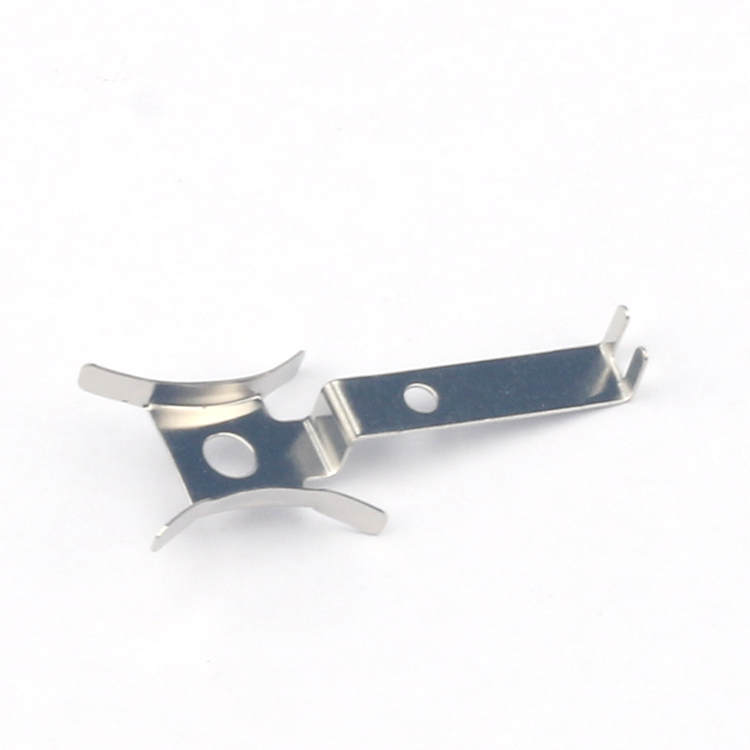

스프링 제조 공차 소개
스프링은 자동차 서스펜션부터 의료 기기에 이르기까지 수많은 기계 어셈블리에서 중요한 구성 요소입니다. 성능과 신뢰성은 치수 정확도와 일관성에 크게 좌우됩니다. 제조 공차는 와이어 직경, 코일 직경, 자유 길이, 스프링 정수 및 하중 용량과 같은 주요 매개변수의 허용 편차를 정의합니다. 이러한 공차를 이해하는 것은 엔지니어, 조달 전문가 및 품질 관리자가 스프링이 올바르게 기능하고 더 큰 시스템에 원활하게 통합되도록 하는 데 필수적입니다.
이 종합 가이드는 DIN, ISO 및 ASTM과 같은 국제 표준을 포함한 스프링 공차의 기본 표준과 생산에서 공차를 지정하고 검증하기 위한 실용적인 팁을 다룹니다.
스프링 제조에서 공차가 중요한 이유
스프링은 탄성 변형을 통해 에너지를 저장하고 방출합니다. 설계 사양에서 약간만 벗어나도 조기 피로, 불일치한 힘 출력 또는 조립 간섭과 같은 성능 문제가 발생할 수 있습니다. 항공우주 액추에이터나 시계 메커니즘과 같이 높은 정밀도가 필요한 애플리케이션에는 엄격한 공차가 중요합니다. 반대로, 지나치게 엄격한 공차는 기능적 이점 없이 제조 비용을 증가시킵니다. 비용과 성능의 균형을 맞추려면 공차 등급과 실제 영향에 대한 명확한 이해가 필요합니다.
주요 치수 매개변수 및 공차
와이어 직경 (d)
와이어 직경은 스프링 강성과 강도에 직접적인 영향을 미칩니다. 와이어 직경의 공차는 일반적으로 ASTM A228(피아노선) 또는 ASTM A227(경질 인발선)과 같은 표준에 따라 와이어 제조업체에서 정의합니다. 대부분의 코일 스프링의 경우 와이어 직경 공차는 와이어 크기에 따라 ±0.001~±0.005인치(0.025~0.13mm) 범위입니다. 정밀 스프링은 ±0.0005인치(0.013mm)까지 더 엄격한 공차가 필요할 수 있습니다.
코일 외경(OD) 및 내경(ID)
코일 직경은 스프링이 하우징 내에 적절히 맞는지를 결정합니다. OD 및 ID에 대한 공차는 일반적으로 플러스/마이너스 값으로 지정되며, 일반 스프링의 경우 ±0.010~±0.030인치(0.25~0.76mm) 범위인 경우가 많습니다. 맨드릴 위에서 작동하거나 보어 내부에서 작동하는 스프링의 경우 더 좁은 공차가 필요할 수 있습니다.
자유 길이(Lf)
자유 길이는 스프링에 하중이 가해지지 않은 상태의 길이입니다. 압축 스프링의 경우 자유 길이 공차는 일반적으로 코일 수와 스프링 지수에 따라 ±0.015~±0.060인치(0.38~1.5mm)입니다. 정밀 스프링은 ±0.005인치(0.13mm)를 유지할 수 있습니다.
스프링 상수(k)
스프링 상수, 즉 강성은 단위 변위당 하중입니다. 스프링 상수에 대한 공차는 일반적으로 백분율(예: ±5%~±10%)로 표시됩니다. 고정밀 애플리케이션의 경우 신중한 설계 및 제조 관리로 ±2%를 달성할 수 있습니다.
지정 높이에서의 하중
압축 스프링의 경우 지정된 압축 높이에서의 하중은 중요한 기능적 매개변수입니다. 공차는 일반적으로 지정된 하중의 ±10%이지만, 하중 테스트 및 선별과 같은 추가 공정을 통해 더 좁은 공차(±5% 또는 ±3%)를 달성할 수 있습니다.
스프링 국제 공차 기준
스프링 제조 공차에 대한 지침을 제공하는 여러 표준 기관이 있습니다. 가장 널리 참조되는 기준은 다음과 같습니다:
| 표준 | 범위 | 일반 공차 등급 |
|---|---|---|
| DIN EN 10270 | 스프링용 강선 | 와이어 직경에 대한 등급 A, B, C; DIN 2095 및 DIN 2096의 특정 스프링 공차 |
| ISO 7913 | 나선형 압축 스프링 – 공차 | 등급 1, 2, 3 (1이 가장 조임) |
| ASTM A125 | 강철 스프링 (다양한 유형) | 자유 길이, 직경 및 하중에 대한 공차 지정 |
| JIS B 2704 | 압축 및 인장 스프링 | 1학년, 2학년, 3학년 (1학년이 가장 거침) |
이 표준은 치수 공차뿐만 아니라 허용 가능한 표면 결함, 열처리 변동 및 시험 방법을 정의합니다. 스프링을 지정할 때 설계자는 적절한 표준 및 공차 등급을 참조하여 제조업체에 요구 사항을 명확하게 전달해야 합니다.
스프링 공차 지정을 위한 실용적인 팁
가능한 경우 표준 공차 등급을 사용하십시오:
등급 2(ISO 7913) 또는 이에 상응하는 등급을 선택하면 맞춤형 엄격 공차에 비해 비용과 리드 타임이 절감됩니다.적층 공차를 고려하십시오:
여러 스프링이 있는 어셈블리에서는 누적 변동이 전체 성능에 영향을 미칠 수 있습니다. 중요한 치수에만 공차를 엄격하게 적용하십시오.치수적 매개변수보다 기능적 매개변수를 지정하십시오:
예를 들어 정확한 자유 길이보다 높이에서의 하중을 지정하십시오. 하중이 성능과 더 직접적으로 관련되기 때문입니다.제조 공정 변동을 허용하십시오:
권선, 열처리, 표면 연삭 모두 변동성을 유발합니다. 공차 분석 시 이를 고려하십시오.공급업체에 공차 분석을 요청하십시오:
경험 많은 스프링 제조업체는 공정 능력을 기반으로 공차 사양 최적화를 지원할 수 있습니다.
스프링 공차 측정 및 검증 방법
스프링 공차 검증에는 적절한 장비와 절차가 필요합니다:
마이크로미터 및 캘리퍼스:
와이어 직경 및 코일 직경 측정용.높이 게이지 및 비교기:
자유 길이 및 높이별 하중 테스트용.스프링 테스터
(예: 기계식 또는 디지털 힘-변위 테스터) 스프링 레이트 및 하중 측정용.광학 또는 레이저 측정
복잡한 형상의 비접촉 검사용.
샘플링 계획(예: ANSI/ASQ Z1.4)을 사용하여 통계적 신뢰성을 확보해야 합니다. 대량 생산의 경우 자동 검사 시스템으로 100% 치수 및 기능 테스트를 수행할 수 있습니다.
일반적인 공차 문제 및 해결 방법
스프링 끝 코일이 평평하지 않음(압축 스프링)
끝단 코일의 불량한 연삭은 베어링 표면의 불균일을 초래할 수 있습니다. 끝단 평탄도에 대한 공차는 일반적으로 최대 각도 편차(예: 1°) 또는 끝단 코일 아래의 간격으로 지정됩니다. 해결 방법: 밀폐형 및 연삭형 끝단을 지정하고 평탄도 측정을 요청하십시오.
끝단의 직각도
축에 대해 직각이 아닌 스프링은 좌굴되거나 정렬이 어긋날 수 있습니다. 직각도에 대한 공차는 일반적으로 자유 길이의 백분율(예: Lf의 1%~3% per degree)입니다. 스프링 끝단 연삭 작업을 사용하여 직각도를 개선하는 것을 고려하십시오.
코일 피치의 변동
일관되지 않은 피치는 비선형 스프링 레이트를 유발할 수 있습니다. 이는 코일링 기계의 정밀도와 재료 균일성에 의해 제어됩니다. 엄격한 피치 공차는 제조 중 통계적 공정 관리(SPC)가 필요할 수 있습니다.
결론
스프링 제조 공차는 설계 및 생산의 중요한 요소로, 성능, 신뢰성 및 비용에 직접적인 영향을 미칩니다. 주요 매개변수를 이해하고 ISO 7913 또는 DIN 2095와 같은 국제 표준을 참조하며 실용적인 사양 및 검증 기술을 적용함으로써 엔지니어는 불필요한 정밀도에 과도한 비용을 지출하지 않고 스프링이 기능적 요구 사항을 충족하도록 보장할 수 있습니다. 품질과 경제성의 균형을 맞추는 실현 가능한 공차를 설정하려면 항상 스프링 제조업체와 긴밀히 협력하십시오.
