메탈 스탬핑 스프링백 보상: 설계 및 시뮬레이션 가이드

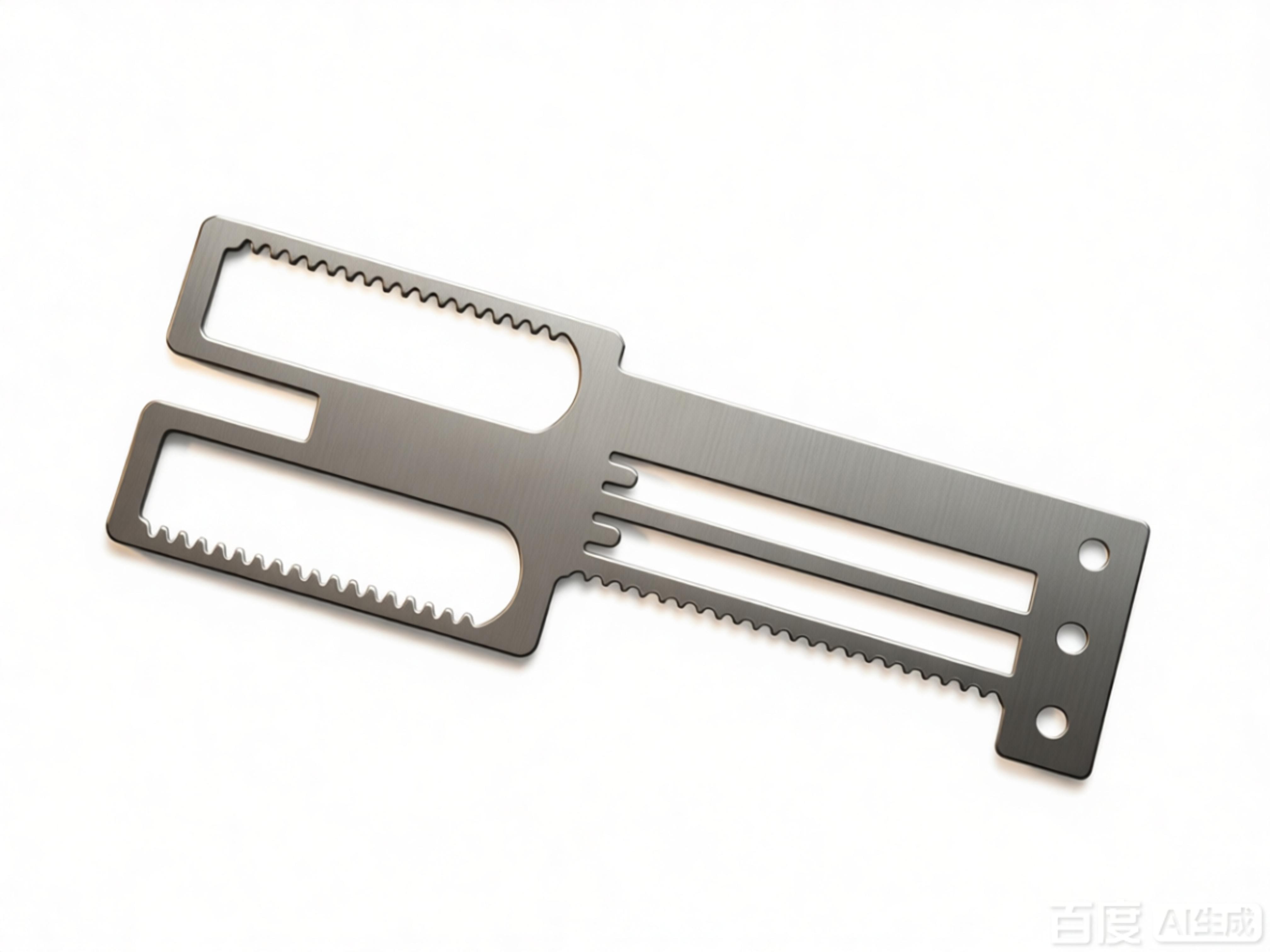

금속 스탬핑에서 스프링백 이해하기
스프링백은 스탬핑 과정에서 변형된 금속 부품이 탄성적으로 원래 형태로 회복되는 현상입니다. 이 현상은 재료가 성형 하중이 제거된 후 원래 모양으로 돌아가려는 성질 때문에 발생합니다. 스프링백은 치수 정밀도를 떨어뜨려 부품 품질과 조립에 영향을 줄 수 있습니다. 스프링백의 메커니즘을 이해하는 것은 효과적인 보정 전략을 개발하는 데 중요합니다.
스프링백에 영향을 미치는 요인
금속 스탬핑에서 스프링백의 크기에 영향을 미치는 여러 요인은 다음과 같습니다:
- 재료 특성:
항복 강도, 탄성 계수 및 가공 경화 거동은 스프링백에 큰 영향을 미칩니다. 고강도 강은 연강보다 더 큰 스프링백을 나타냅니다. - 공구 형상:
굽힘 반경, 다이 간극 및 펀치 형상은 응력 분포에 영향을 주어 스프링백에 영향을 미칩니다. - 공정 매개변수:
블랭크 홀더 힘, 윤활 및 성형 속도는 응력 상태와 스프링백을 변화시킵니다. - 두께:
얇은 재료는 굽힘 강성이 낮아 두꺼운 재료에 비해 스프링백이 더 많이 발생합니다.
이러한 요소를 제어함으로써 엔지니어는 스프링백을 최소화하거나 보정 기능을 설계할 수 있습니다.
스프링백 보정을 위한 설계 전략
스프링백을 보정하려면 원하는 형상으로 스프링백되는 부품을 생산하도록 금형 설계를 수정해야 합니다. 일반적인 전략은 다음과 같습니다:
- 과도 굽힘:
필요한 각도보다 더 많이 부품을 구부려서 스프링백 후 최종 각도가 사양에 맞도록 하는 것. 오버벤드 양은 시뮬레이션이나 시행착오를 통해 결정됩니다. - 보정 기능 추가:
엠보스, 리브, 비드와 같은 국부적 특징을 추가하여 강성을 높이고 스프링백을 줄입니다. - 응력 완화 기술:
열처리나 국부 가열을 사용하여 잔류 응력을 줄입니다. - 다이 형상 조정:
스프링백을 고려하여 다이 표면을 수정하며, 종종 시뮬레이션 결과를 기반으로 공구 형상을 반복적으로 보정합니다.
이러한 전략은 신중한 분석과 반복적인 재설계가 필요합니다.
스프링백 예측을 위한 시뮬레이션 기술
유한 요소 해석(FEA)은 스프링백 예측에 가장 일반적인 시뮬레이션 방법입니다. 주요 단계는 다음과 같습니다:
- 재료 모델링:
소성 거동 및 하중 제거를 포착하는 정확한 경화 모델(예: 등방성, 운동학적)을 사용하십시오. - 경계 조건:
현실적인 마찰, 블랭크 홀더 힘 및 공구 접촉을 정의하십시오. - 요소 선택:
굽힘 응력을 포착하기 위해 적절한 적분점을 가진 쉘 또는 솔리드 요소를 사용하십시오. - 스프링백 분석:
성형 후, 금형을 해제하고 탄성 회복을 계산합니다. 결과는 목표 형상과의 편차를 보여줍니다.
고급 시뮬레이션 소프트웨어(예: AutoForm, LS-DYNA, PAM-STAMP)를 사용하면 금형 형상이 부품 공차를 충족할 때까지 자동으로 조정되는 반복 보상이 가능합니다.
다음은 일반적인 시뮬레이션 접근 방식의 비교입니다:
| 방법 | 장점 | 단점 |
|---|---|---|
| 암시적(정적) 솔버 | 작은 변형에 정확하고 판금에 빠름 | 복잡한 접촉 처리에 어려움을 겪을 수 있음 |
| 명시적 솔버 | 대변형 및 복잡한 접촉을 잘 처리함 | 스프링백 단계에서 계산 집약적 |
| 원스텝 솔버 | 매우 빠르며, 빠른 반복에 적합 | 복잡한 부품에 대해 정확도가 낮음 |
스프링백 보정을 위한 실용적인 팁
- 소재 테스트부터 시작하세요:
특정 배치의 소재에 대한 정확한 기계적 특성(응력-변형률 곡선)을 확보하세요. 이를 시뮬레이션에 사용하여 신뢰할 수 있는 예측을 수행합니다. - 가능하면 대칭을 활용하세요:
부품의 절반 또는 1/4만 모델링하여 시뮬레이션 시간을 줄이되, 비대칭 효과를 인지하세요. - 실제 시험으로 검증하세요:
항상 시뮬레이션 결과를 실제 스탬핑과 비교하세요. 필요에 따라 재료 모델이나 마찰 파라미터를 조정합니다. - 보정을 반복하세요:
스프링백 결과를 사용하여 편차의 역으로 툴 표면을 수정합니다. 일반적으로 2~3회 반복으로 수렴합니다. - 공정 안정성을 고려하세요:
보상이 이루어지더라도 재료 두께, 윤활 및 프레스 속도의 변동으로 인해 잔류 스프링백이 발생할 수 있습니다. 더 엄격한 제어를 통해 강건한 공정을 설계하십시오. - 강건한 설계 통합:
실험계획법(DOE)을 사용하여 스프링백에 대한 민감도를 최소화하는 공정 파라미터를 식별하십시오.
결론
스프링백 보상은 고정밀 금속 스탬핑의 중요한 측면입니다. 재료 거동 이해, 전략적 금형 설계 및 고급 시뮬레이션 기술을 결합함으로써 제조업체는 엄격한 공차를 달성하고 시행착오를 줄일 수 있습니다. 위에서 논의된 전략을 구현하면 부품 품질이 향상될 뿐만 아니라 금형 개발 시간과 비용도 절약할 수 있습니다. 최적의 결과를 위해 최첨단 시뮬레이션 및 보상 방법을 활용하는 경험이 풍부한 금속 스탬핑 서비스와 협력하십시오.
