스탬핑 스프링 제조: 공정, 재료 및 팁

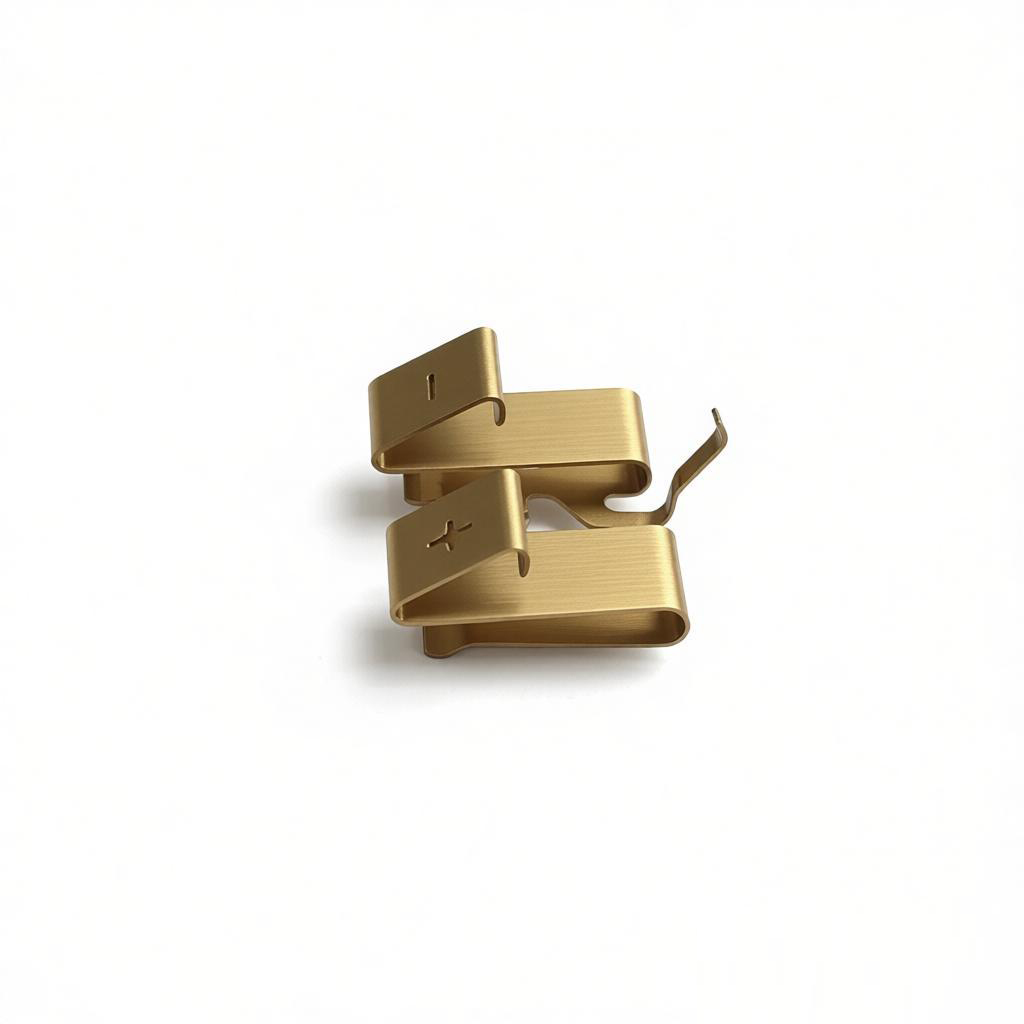

소개
스탬핑 스프링 제조는 정밀 금속 스탬핑과 스프링 엔지니어링을 결합한 특수 공정입니다. 스탬핑으로 제조된 스프링은 비용 효율성, 반복성, 복잡한 형상 제조 능력 덕분에 자동차, 전자, 산업 분야에서 널리 사용됩니다. 이 가이드는 스탬핑 스프링 생산을 마스터하는 데 도움이 되도록 공정, 재료, 설계 팁 및 일반적인 문제를 다룹니다.
스탬핑 스프링 제조란?
스탬핑 스프링 제조는 금속 스트립을 프로그레시브 스탬핑 다이에 공급하여 스프링을 생산하는 공정입니다. 다이는 블랭킹, 포밍, 벤딩, 때로는 코이닝과 같은 일련의 작업을 수행하여 최종 스프링 형상을 만듭니다. 기존 와이어 스프링과 달리 스탬핑 스프링은 판금으로 제작되며 단일 부품에 장착 구멍, 탭 또는 벤드와 같은 기능을 포함할 수 있습니다. 이 방법은 대량 생산에 적합하며 일관된 품질을 보장합니다.
스탬핑 스프링에 사용되는 주요 재료
스프링 성능, 피로 수명 및 비용을 위해 적절한 재료를 선택하는 것이 중요합니다. 아래는 일반적인 재료와 그 특성입니다.
| 재료 | 주요 특성 | 일반 용도 |
|---|---|---|
| 스프링 강 (예: 1075, 1095) | 높은 항복 강도, 우수한 피로 저항성, 저렴한 비용 | 자동차 클립, 판 스프링, 소형 스프링 |
| 스테인리스 스틸 (예: 301, 304, 17-7 PH) | 내식성, 우수한 성형성, 적당한 강도 | 의료 기기, 식품 장비, 야외 사용 |
| 인청동 (C51000, C52100) | 탁월한 전기 전도성, 내식성, 낮은 마찰 | 전기 접점, 커넥터, 스위치 스프링 |
| 베릴륨 구리 (C17200) | 매우 높은 강도, 우수한 전도성, 비자성 | 항공우주, 군사, 고신뢰성 커넥터 |
재료 선택 팁
작동 환경(온도, 습도, 화학 물질), 필요한 힘과 변형, 비용을 고려하세요. 고주기 사용의 경우 스테인리스 스틸이나 베릴륨 구리와 같은 피로 수명이 좋은 재료를 선택하세요.
스탬핑 공정 단계별
1. 재료 준비 및 블랭킹
금속 스트립이 풀려 블랭킹 다이가 장착된 프레스에 공급됩니다. 다이는 스프링의 외형을 절단하며, 정렬을 위한 파일럿 홀도 포함하는 경우가 많습니다. 공차는 일반적으로 ±0.05 mm로 엄격합니다. 다이 마모를 줄이고 갤링을 방지하기 위해 윤활이 적용됩니다.
2. 성형 및 절곡
후속 스테이션에서 스트립은 절곡, 코이닝, 드로잉 등의 성형 작업을 거쳐 스프링 암, 루프 또는 각진 형상을 만듭니다. 프로그레시브 다이가 이러한 단계를 순차적으로 수행합니다. 복잡한 형상의 경우 열처리와 같은 2차 작업이 필요할 수 있습니다.
3. 열처리 (응력 제거)
일부 재료, 특히 스프링 강은 성형 후 내부 응력을 제거하고 탄성을 개선하기 위해 응력 제거가 필요합니다. 이는 250~450°C의 제어된 분위기로에서 15~60분 동안 수행됩니다. 과열은 탈탄을 유발하고 스프링 힘을 감소시킬 수 있습니다.
4. 마감 및 표면 처리
부품은 윤활제를 제거하기 위해 세척됩니다. 추가 표면 처리에는 스테인리스강의 부동태화, 내식성을 위한 인산염 처리, 또는 전도성을 위한 니켈 도금이 포함됩니다. 광학 비교기나 3차원 측정기(CMM)를 사용한 검사로 치수 정밀도를 보장합니다.
스탬핑 스프링 설계 고려 사항
소재 두께:
힘과 유연성에 영향을 미칩니다. 두꺼운 소재는 더 높은 힘을 제공하지만 더 큰 굽힘 반경이 필요합니다.굽힘 반경:
날카로운 굽힘은 응력 집중을 유발합니다. 소재 두께의 1~2배 최소 반경을 사용하세요.결 방향:
결을 가로질러 굽히면 균열이 줄어듭니다. 부품 방향이 스트립의 압연 방향과 일치하는지 확인하세요.구배 각도:
금형에서 쉽게 분리되도록 1~3°의 구배를 포함하세요.스프링 레이트 예측:
유한 요소 해석(FEA)을 사용하여 스프링 상수를 예측하고 요구 사항을 충족하는지 확인합니다.
일반적인 결함 및 방지 방법
스프링백:
성형 후 탄성 회복. 오버벤딩 또는 코이닝 작업을 통해 보정합니다.균열:
날카로운 굽힘 또는 부적절한 재료로 인해 발생합니다. 굽힘 반경을 늘리거나 재료를 어닐링합니다.치수 변동:
금형 마모 또는 스트립 두께 불균일. 정기적인 금형 유지보수와 정밀 블랭크 사용.버(Burr):
블랭킹 시 금형 간극이 너무 크면 발생. 간극을 줄이거나 2차 디버링 공정 추가.열처리 중 변형:
제어되지 않은 가열 또는 급속 냉각. 고정구로 형상을 유지하고 온도 상승 속도 제어.
고품질 스탬핑 스프링을 위한 실용 팁
금형 설계 최적화:
각 공정별 개별 스테이션이 있는 프로그레시브 금형을 사용하여 핸들링 최소화 및 불량 감소.적절한 윤활제 선택:
딥 드로잉에는 고피막 강도 윤활제를 사용하세요. 스테인리스 스틸의 부식을 방지하기 위해 염소계 오일은 피하십시오.공구 마모 모니터링:
펀치와 다이 엣지를 정기적으로 점검하십시오. 무딘 공구는 버(burr)와 치수 변동을 유발합니다.스트립 피드 제어:
정밀 인덱싱과 스크랩 감소를 위해 서보피드 시스템을 사용하십시오.공정 중 검사 수행:
주요 치수(스프링 높이, 힘 등)에 통계적 공정 관리(SPC)를 적용합니다.경험 많은 제조업체와 협력하세요:
복잡하거나 대량 생산의 경우 스프링 동역학과 재료 거동을 이해하는 스탬핑 전문가와 협력하세요.
스탬프 스프링의 응용 분야
스탬프 스프링은 전자제품의 스냅핏 커넥터, 스위치의 리턴 스프링, 자동차 시트의 토션 스프링, 배터리 단자의 접점 스프링 등 수많은 제품에 사용됩니다. 저렴한 비용과 높은 정밀도로 대량 생산에 필수적입니다.
결론
스탬핑 스프링 제조는 재료 과학, 금형 설계, 공정 관리가 결합된 분야입니다. 재료를 이해하고 견고한 스탬핑 공정을 따르며 실용적인 설계 및 제조 팁을 적용하면 신뢰할 수 있는 고성능 스프링을 구현할 수 있습니다. 신제품을 설계하든 기존 생산을 최적화하든, 이러한 인사이트는 일관되고 내구성 있는 스탬프 스프링을 생산하는 데 도움이 됩니다. 맞춤형 스탬핑 스프링 솔루션이 필요하시면 프로젝트에 대해 문의해 주세요.
