스탬핑 금속 부품의 최고 디버링 방법 비교

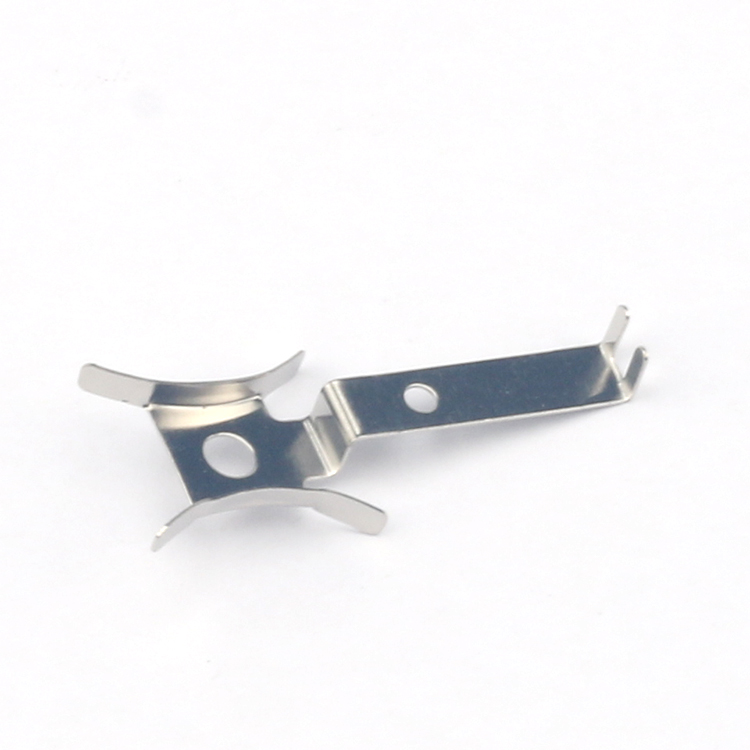

스탬핑 금속 부품 디버링 소개
디버링은 스탬핑 작업 후 남은 날카로운 모서리, 버(burr) 및 불완전함을 제거하는 금속 스탬핑의 중요한 마무리 공정입니다. 버는 부품의 미관에 영향을 미칠 뿐만 아니라 안전 위험을 초래하고 조립이나 기능을 방해할 수 있습니다. 적절한 디버링 방법을 선택하는 것은 비용, 품질 및 생산 효율성에 영향을 미칩니다. 이 글에서는 수동, 기계식, 열식, 전기화학식, 연마재 유동식 및 초음파식 등 스탬핑 금속 부품을 위한 주요 디버링 방법을 비교하여 귀하의 애플리케이션에 가장 적합한 방법을 선택하는 데 도움을 드립니다.
금속 스탬핑에서 버 이해하기
버는 금속이 전단되거나 펀칭될 때 형성되며, 재료, 다이 간극 및 속도에 따라 크기와 모양이 다양합니다. 일반적인 유형으로는 롤오버 버, 프랙처 버 및 푸아송 버가 있습니다. 효과적인 디버링은 부품의 치수나 표면 마감을 손상시키지 않으면서 이러한 버를 처리해야 합니다.
디버링 방법 비교
| 방법 | 공정 개요 | 최적 대상 | 장점 | 단점 | 일반 사이클 타임 | 부품당 비용 |
|---|---|---|---|---|---|---|
| 수동 디버링 | 작업자가 사용하는 수공구(파일, 스크레이퍼, 연마 패드) | 소량 생산, 복잡한 형상, 프로토타입 | 낮은 자본 투자; 유연함; 정밀한 제어 | 노동 집약적; 일관성 부족; 느림; 인체공학적 문제 | 부품당 5~30분 | 높음(노동) |
| 기계식 디버링 | 브러시, 벨트, 휠 또는 미디어를 사용한 텀블링(진동식 또는 원심식) | 중대량, 단순~중간 형상 | 일관성 있음; 빠름; 자동화 옵션; 대량 시 부품당 저비용 | 섬세한 특징 손상 가능; 내부 모서리 접근 제한; 미디어 마모 | 배치당 1~10분 | 낮음~중간 |
| 열식 디버링 (TEM) | 챔버 내부의 폭발성 가스 혼합물이 버를 순간적으로 제거합니다. | 내부 크로스홀, 복잡한 캐비티, 다중 버. | 위치에 관계없이 모든 버 제거; 빠른 사이클; 부품 손상 없음. | 높은 장비 비용; 안전 조치 필요; 특정 금속에만 적용 가능; 산화 위험. | 사이클당 0.5~2분 | 높음 (부피) |
| 전해 디버링 (ECD) | 전극과 전해질을 사용한 버(burr)의 전해 용해. | 정밀 부품, 엄격한 공차, 경질 재료. | 기계적 힘 없음; 매끄러운 표면; 버 재부착 없음. | 높은 설정 비용; 전도성 재료 필요; 전해질 폐기; 마스킹 필요. | 부품당 1~5분 | 중간~높음 |
| 연마 유동 가공 (AFM) | 점성 연마 매체가 부품 통로를 통해 압출됩니다. | 내부 모서리, 복잡한 채널, 균일한 디버링. | 숨은 버(burr) 제거에 탁월; 균일한 모서리 반경; 우수한 표면 마감. | 대형 부품에는 속도 느림; 미디어 비용; 고정구 필요; 관통 구멍으로 제한됨. | 사이클당 5~30분 | 중간 |
| 초음파 디버링 | 액체 배스 내 연마 입자를 이용한 고주파 진동 방식 | 소형·정밀 부품; 복잡한 형상; 미세 버(burr) | 부드러운 가공; 부품 변형 없음; 모든 표면 세척 가능; 친환경적 | 제거 가능한 버 크기 제한; 속도 느림; 중대형 버에 부적합; 폐액 처리 필요 | 배치당 10~30분 | 중간 |
각 방식의 상세 분석
수동 디버링
이 전통적인 방식은 숙련공이 수공구를 사용하여 작업합니다. 소량 생산이나 기계가 접근하기 어려운 복잡한 형상의 부품에 적합합니다. 그러나 인건비가 높고, 일관성이 떨어지며, 부상 위험이 있습니다. 얇은 단면의 스탬핑 부품의 경우 수동 디버링이 유일한 선택일 수 있습니다.
기계식 디버링
기계적 방식은 브러싱, 그라인딩, 텀블링을 포함합니다. 진동 텀블러는 소형~중형 부품의 배치 가공에 흔히 사용됩니다. 대량 가공 시 비용 효율적이지만 내부 모서리까지 도달하지 못할 수 있습니다. 원심 배럴 마감은 사이클이 더 빠르지만 장비 비용이 높습니다.
열식 디버링 (TEM)
열에너지 방식(TEM)은 밀폐 챔버 내에서 가연성 혼합 가스(예: 메탄+산소)를 점화하여 밀리초 단위로 버를 태워 제거합니다. 접근이 어려운 부위에 많은 버가 있는 부품에 매우 효과적입니다. 단점은 높은 비용과 방폭 시설이 필요하다는 점입니다.
전해 디버링
ECD는 양극 용해를 통해 버(burr)를 제거합니다. 기계적 응력이 허용되지 않는 정밀 부품에 탁월합니다. 그러나 전도성 재료가 필요하며, 환경 규제 준수를 위해 전해액을 주의 깊게 관리해야 합니다.
연마 유동 가공
AFM은 반고체 연마 매체를 부품 내부로 강제로 통과시켜 유동 경로를 따라 버를 연마합니다. 내부 통로에 탁월하며 일관된 모서리 반경을 생성합니다. 공정 속도가 느리고 맞춤형 고정 장치가 필요합니다.
초음파 디버링
액체 매체 내 연마 입자를 이용한 초음파 캐비테이션은 미세한 버를 부드럽게 제거합니다. 전자 접점과 같은 민감한 스탬핑 부품에 완벽합니다. 비파괴 공정이지만 두꺼운 버에는 적합하지 않습니다.
디버링 방법 선택의 핵심 요소
부품 형상:
단순한 형상은 기계적 방식에 유리하며, 복잡한 내부 구조는 TEM 또는 AFM이 필요합니다.생산 수량:
대량 생산은 자동화(기계적, TEM)를 정당화하며, 소량 생산은 수동 또는 초음파 방식이 적합합니다.재질:
연질 금속(알루미늄)은 공격적인 방법에 손상될 수 있으며, 경질 금속(스테인리스)은 열처리 또는 ECD가 필요합니다.공차 요구 사항:
정밀 부품은 치수 변화를 방지하기 위해 ECD 또는 AFM이 필요합니다.비용:
수동 방식은 초기 비용이 저렴하지만 부품당 비용이 높고, 기계적 방식은 대량 생산 시 비용이 낮습니다.환경 규제:
ECD 및 초음파는 폐수 처리가 필요하며, 열처리는 가스를 사용합니다.
당사 생산 현장 사례 연구
당사는 세라믹 미디어를 사용한 진동 텀블링으로 스탬프 방열판을 정기적으로 디버링하며, 200개 배치당 8분의 사이클 타임으로 일관된 0.1mm 모서리 반경을 달성합니다. 내부 크로스 홀이 있는 CNC 선반 부품의 경우 TEM을 사용하며, 사이클 타임은 45초로 버가 남지 않습니다. 스프링 및 파편의 경우 섬세한 형상으로 인해 수동 디버링이 여전히 사용됩니다.
권장 사항: 우선 순위에 따라 선택
중대량의 대부분 스탬프 금속 부품의 경우
기계식 디버링(진동 또는 원심식)
비용, 속도, 일관성의 최적 균형을 제공합니다. 복잡한 내부 버(burr)가 있는 경우,
열식 디버링(thermal deburring)
이 비교할 수 없습니다. 엄격한 공차가 필요한 정밀 부품의 경우,
전해 디버링(electrochemical deburring)
이 권장됩니다. 방법을 결정하기 전에 항상 소량 샘플을 테스트하세요.
결론
디버링은 품질 스탬핑 금속 부품에 필수적입니다. 각 방법은 뚜렷한 장점과 단점이 있습니다. 부품 특성과 생산 요구 사항을 이해함으로써 최적의 디버링 공정을 선택할 수 있습니다. 당사 시설에서는 여러 기술을 활용하여 버(burr) 없는 부품을 효율적으로 제공합니다. 무료 디버링 상담을 위해 문의하세요.
