정밀 스탬핑 공차: 완벽 가이드
금속 스탬핑의 세계에서 정밀도는 가장 중요합니다. 자동차, 항공우주, 전자, 의료 기기용 부품을 제조하든, 공차를 이해하고 제어하는 것은 부품 기능, 조립 적합성 및 비용 효율성을 보장하는 데 필수적입니다. 이 종합 가이드는 정밀 스탬핑 공차의 복잡성을 깊이 있게 다루며, 일관되고 고품질의 결과를 달성하는 데 도움이 되는 실용적인 통찰력과 모범 사례를 제공합니다.

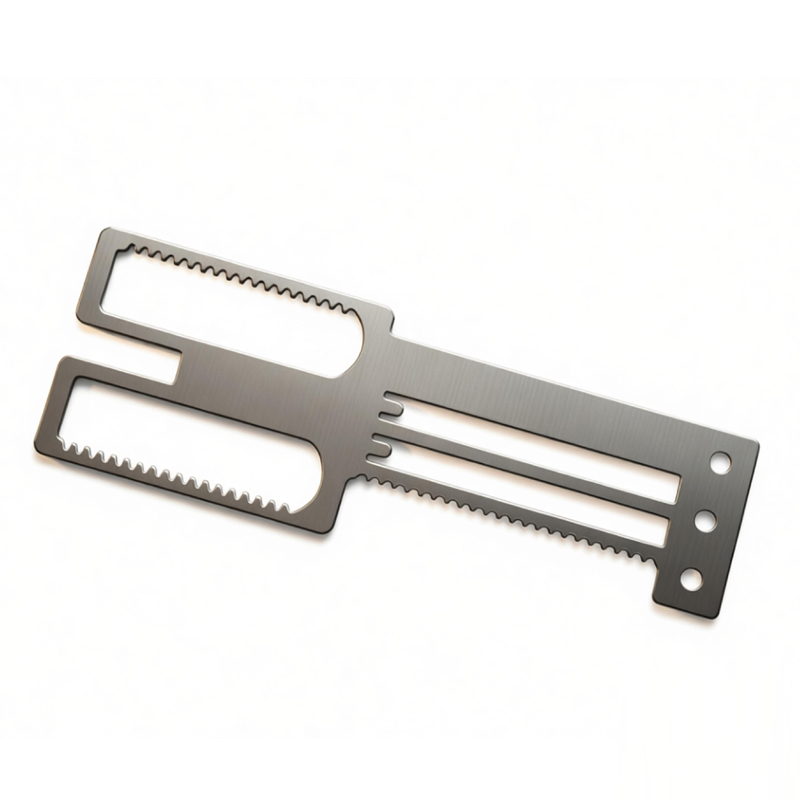

정밀 스탬핑 공차란 무엇인가?
정밀 스탬핑 공차는 스탬핑 부품의 치수, 형상 및 표면 마감에서 허용되는 변동 한계를 의미합니다. 이는 부품이 올바르게 기능하기 위해 제조되어야 하는 허용 범위를 정의합니다. 공차는 엔지니어링 도면에 명시되며, 부품이 완벽하게 조립되고 의도한 대로 작동하며 품질 기준을 충족하도록 하는 데 중요합니다.
금속 스탬핑에서 공차가 중요한 이유
정확한 공차는 신뢰할 수 있는 제조의 기초입니다. 그 중요성은 다음과 같습니다:
호환성:
다른 생산 배치의 부품이 수정 없이 함께 조립되어야 합니다.품질 및 성능:
엄격한 공차는 구성 요소가 설계 사양을 충족하도록 보장하여 더 나은 제품 성능으로 이어집니다.비용 관리:
과도하게 좁은 공차는 사이클 타임 증가, 추가 검사, 높은 불량률로 인해 생산 비용을 증가시킵니다. 최적의 공차 균형은 비용을 절감합니다.고객 만족:
공차 요구 사항을 충족하면 신뢰가 쌓이고 반품이나 재작업이 줄어듭니다.
스탬핑에서 일반적인 공차 유형
치수 공차
이들은 길이, 너비, 구멍 직경, 두께와 같은 선형 치수를 제어합니다. 일반적으로 ± 값(예: 25.0 ± 0.1 mm)으로 표시됩니다. 정밀 스탬핑에서 치수 공차는 표준(±0.1 mm)에서 초정밀(±0.01 mm)까지 다양하며, 이는 적용 분야에 따라 다릅니다.
기하 공차 (GD&T)
기하 공차 및 치수 공차 (GD&T)는 형상, 방향 및 흔들림을 정의합니다. 일반적인 기호로는 평탄도, 평행도, 직각도 및 동심도가 있습니다. 예를 들어, 스탬핑 브래킷은 결합면에 대한 적절한 밀봉을 보장하기 위해 0.05mm의 평탄도 공차가 필요할 수 있습니다.
표면 마감 공차
표면 거칠기(Ra, μm)는 다른 부품과 미끄러지거나 특정 미관이 필요한 부품에 중요합니다. 스탬핑은 0.8μm(미세)에서 3.2μm(거침)까지의 마감을 달성할 수 있습니다. 윤활, 금형 상태 및 재료 경도가 표면 마감에 영향을 미칩니다.
각도 공차
스탬핑 부품의 굽힘 각도는 종종 ±1 이하의 각도 공차 내에서 유지되어야 합니다. 이는 조립을 위해 일관된 각도가 필요하거나 서로 맞물리는 부품에 중요합니다.
스탬핑 공차에 영향을 미치는 요소
재료 특성
재료 유형, 두께, 경도 및 결정 방향은 스프링백과 성형성을 결정합니다. 예를 들어, 고강도 강은 스프링백이 더 커서 금형 설계 시 보정이 필요합니다.
금형 품질 및 마모
경화강을 사용한 정밀 금형, 적절한 간극, 정기적인 유지보수로 일관된 부품 생산 가능. 마모된 펀치나 금형은 버(burr), 치수 변동, 불량한 기하 공차를 유발함.
프레스 성능 및 속도
프레스 톤수, 강성, 속도, 슬라이드 평행도는 부품 정밀도에 영향을 미침. 고속 프레스는 진동을 유발하여 공차 능력을 저하시킬 수 있음.
윤활 및 냉각
적절한 윤활은 마찰, 열, 마모를 줄여 공차 유지에 도움. 비효율적인 냉각은 열팽창과 치수 변화를 초래할 수 있음.
부품 형상 및 복잡성
날카로운 모서리, 깊은 드로우, 좁은 반경은 제어가 더 어렵습니다. 넉넉한 반경을 가진 단순한 형상이 더 쉽게 정밀 공차를 달성합니다.
스탬핑 공차에 대한 업계 표준
일반적인 표준으로는 ISO 2768(일반 공차), DIN 6930(스탬핑용), JIS B 0411, ANSI Y14.5(GD&T)가 있습니다. 공차를 지정할 때는 항상 관련 표준을 참조하세요. 정밀 부품의 경우 ISO 286의 IT 등급(예: IT7~IT10)을 구멍 및 샤프트 공차에 고려하세요.
정밀 공차 달성을 위한 실용 팁
제조 설계(DFM):
릴리프 노치를 추가하고, 날카로운 모서리를 피하며, 일관된 반경을 사용하세요.재료 선택:
안정적인 특성과 최소 스프링백을 가진 재료를 선택하세요.금형 유지보수:
금형 마모를 정기적으로 점검하고 신속히 수리하세요.공정 제어:
프레스 파라미터(톤수, 속도)를 모니터링하고 SPC를 사용하여 조기 편차를 감지합니다.프로그레시브 금형 설계:
복잡한 부품의 경우 파일럿 홀과 코이닝 스테이션이 있는 프로그레시브 금형을 사용하여 정밀도를 유지합니다.윤활:
적절한 윤활제를 사용하고 일관되게 적용합니다.검사:
CMM, 광학 비교기, 합격/불합격 게이지를 사용하여 검증합니다.
도면에 공차를 지정하는 방법
명확한 의사소통이 필수입니다. 다음 단계를 따르세요:
단위(mm) 및 참조 표준(예: ISO 2768-m)을 표시합니다.
중요한 기능에는 GD&T 기호를 사용합니다.
블랭킹, 포밍, 피어싱 작업에 대한 공차 등급을 지정합니다.
Ra 값으로 표면 마감 요구 사항을 제공합니다.
디버링 및 모서리 조건에 대한 참고 사항을 포함합니다.
일반적인 문제 및 해결 방법
| 도전 과제 | 솔루션 |
|---|---|
| 버(Burr) 형성 | 날카로운 금형 사용, 적절한 간극(예: 재료 두께의 5-10%), 디버링 공정 적용 |
| 스프링백(Springback) | 재료를 과도하게 굽히거나 코이닝(Coining) 처리; 고강도 펀치 사용 |
| 차원적 드리프트 오버런 | SPC를 구현하고, 금형을 정기적으로 유지보수하며, 프레스 조건을 안정화합니다. |
| 표면 스크래치 | 윤활을 개선하고, 금형을 연마하며, 보호 필름을 사용합니다. |
| 일관되지 않은 구멍 배치 | 파일럿 홀을 사용하고, 금형 정렬을 보장하며, 스트립 피드를 제어합니다. |
결론
정밀 스탬핑 공차는 도면상의 숫자에 불과한 것이 아니라, 품질, 기능 및 비용을 정의하는 중요한 언어입니다. 공차 유형, 영향 요인 및 모범 사례를 이해함으로써 스탬핑 파트너와 효과적으로 협력하여 정확한 사양을 충족하는 부품을 생산할 수 있습니다. 엄격한 공차와 제조 가능성의 균형을 맞추어 최적의 결과를 얻으십시오. 일관된 정밀도를 제공하는 전문 금속 스탬핑 서비스를 원하시면 지금 저희 팀에 문의하십시오.
