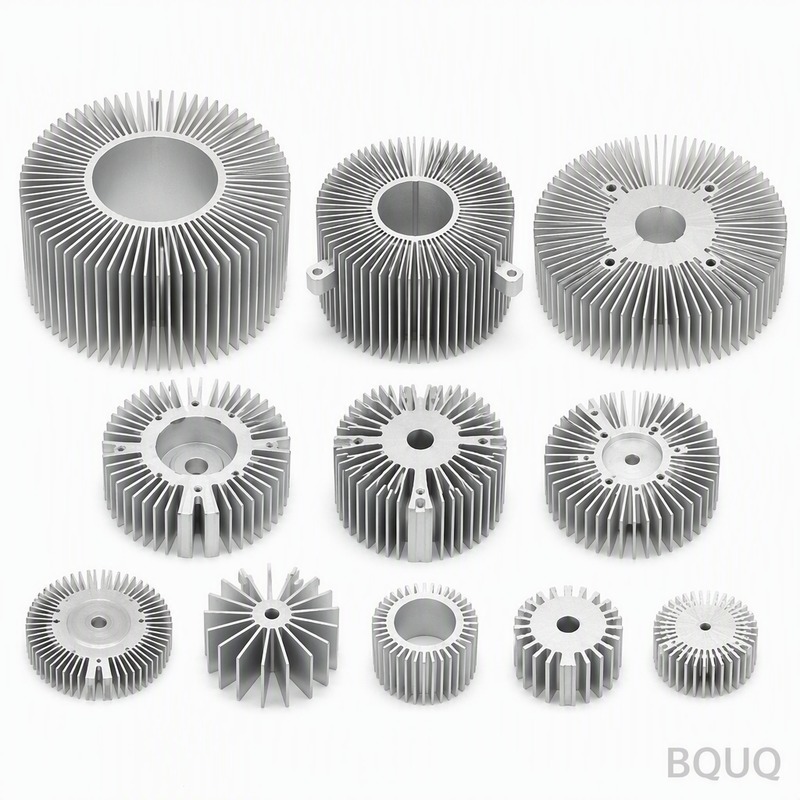

5G 통신 장비를 위한 최고의 방열판 솔루션은 무엇인가?
5G 및 통신 장비를 위한 최적의 방열판 솔루션은 전력 범위와 폼 팩터에 따라 고밀도 강제 대류 알루미늄 핀 스택 또는 구리 베이퍼 챔버입니다. 150W 이상에서 작동하는 기지국의 경우 열저항이 0.08°C/W 미만인 알루미늄 본디드 핀 또는 스카이브드 핀 방열판이 표준이며, 100W 미만의 소형 원격 무선 장치(RRU)의 경우 열전도율이 3000W/m·K인 베이퍼 챔버가 순동보다 우수합니다. BQUQ에서는 핀 피치 공차 ±0.02mm로 이러한 정밀 열 부품을 제조하여 실내외 통신 환경에서 10~500W의 열 부하를 안정적으로 방출합니다.
5G 통신 장비의 주요 발열원은 무엇인가?
5G 장비의 주요 발열원은 전력 증폭기(PA), 기저대역 처리 장치, 그리고 FPGA(필드 프로그래머블 게이트 어레이)입니다. 일반적인 64송신/64수신(64T64R) 대규모 MIMO 안테나 어레이는 200W에서 400W 사이의 열을 방출할 수 있으며, 개별 질화갈륨(GaN) PA는 각각 20~50W를 발생시킵니다. 이러한 부품의 최대 접합 온도는 105°C에서 125°C이므로, 피크 부하 시 케이스-대-주변 온도 차이가 40°C를 초과하지 않도록 방열판이 필요합니다. 또한 전원 공급 장치(PSU)는 유닛당 30~60W, 광 트랜시버는 각각 5~10W의 열을 추가로 발생시키며, 이 모든 열은 수분 유입을 방지하기 위해 밀폐 또는 반밀폐 인클로저 내에서 관리되어야 합니다.
고밀도 핀 형상은 5G 방열판의 열 성능을 어떻게 향상시키는가?
고밀도 핀 형상은 방열판 설치 면적을 확장하지 않으면서 대류 열 전달에 사용 가능한 표면적을 증가시켜 열 성능을 향상시킵니다. 200mm x 200mm 베이스를 가진 표준 알루미늄 방열판의 경우, 핀 밀도를 인치당 8핀(FPI)에서 16FPI로 증가시키면 총 표면적이 약 0.32m²에서 0.58m²로 81% 증가합니다. 이는 열저항을 직접적으로 감소시킵니다. 예를 들어, 핀 두께 2.0mm, 간격 1.5mm의 16FPI 설계는 3m/s의 기류에서 0.05°C/W의 열저항을 달성할 수 있는 반면, 동일한 유량에서 8FPI 설계는 0.09°C/W입니다. 그러나 방열판 양단의 압력 강하도 50Pa에서 180Pa로 증가하므로, 엔지니어는 통신 인클로저에서 일반적으로 200~400Pa인 사용 가능한 팬 정압과 핀 밀도의 균형을 맞춰야 합니다.
5G 통신 방열판 제조에 최적의 재료는 무엇인가?
5G 통신 방열판에 최적의 재료는 압출 및 스카이브 설계용 알루미늄 합금 6063-T5 및 6061-T6, 그리고 베이퍼 챔버 및 고열유속 인서트용 C1100 또는 C1020 구리입니다. 알루미늄 6063-T5는 열전도율 209W/m·K, 항복 강도 145MPa를 제공하여 핀 비율 1:10, 최대 300mm 길이의 압출 프로파일에 이상적입니다. 더 높은 성능을 위해 C1020 구리는 391W/m·K의 열전도율을 제공하며, 20mm x 20mm 다이 영역에서 120mm x 120mm 베이스로 열을 확산시켜 열저항이 단 0.02°C/W인 베이퍼 챔버에 사용됩니다. 하이브리드 설계에서는 브레이징을 통해 알루미늄 핀에 접합된 구리 베이스 플레이트(두께 3mm)를 사용하여 본드 라인 열저항 0.01°C/W를 달성합니다. 이는 구리가 알루미늄보다 kg당 3.5배 비싸지만 25~30%의 열 성능 향상을 제공하는 비용-성능 절충안입니다.
강제 대류와 자연 대류는 5G 방열판 크기 산정에 어떤 영향을 미치는가?
강제 대류는 전력 밀도가 0.5W/cm² 이상인 5G 방열판에 필수적이며, 자연 대류는 30W 미만의 저전력 원격 장치에만 사용할 수 있습니다. 자연 대류 시나리오에서 150W 방열판은 1.2m²의 핀 면적과 6리터의 부피가 필요하므로, 최대 외형이 400mm x 300mm x 80mm인 폴 장착형 설치에는 비현실적입니다. 30CFM을 제공하는 40mm 축류 팬을 사용한 강제 대류의 경우, 동일한 150W 열 부하를 0.35m²의 핀 면적과 1.8리터의 부피로 관리할 수 있어 70% 감소합니다. 실외 5G 기지국의 경우 핀 어레이를 가로지르는 기류는 일반적으로 2~5m/s이며, 도시 배치의 경우 소음 수준을 55dBA 미만으로 유지하도록 방열판을 설계해야 합니다. 이는 팬 속도를 2500~3500RPM으로 제한하고 가청 난류를 피하기 위해 최소 핀 간격 1.5mm를 규정합니다.
통신 방열판의 표준 제조 공차는 무엇인가?
BQUQ의 통신 방열판 표준 제조 공차는 베이스 평탄도 ±0.05mm, 핀 피치 ±0.02mm, 전체 높이 ±0.1mm로, 부품과의 일관된 열 접촉을 보장합니다. 베이스 표면은 150mm 길이에 걸쳐 0.05mm의 평탄도를 달성해야 열 인터페이스 재료(TIM) 본드 라인을 0.05mm 이하로 유지하여 접촉 저항을 0.02°C·cm²/W 미만으로 유지할 수 있습니다. 스카이브 방열판의 경우 핀 두께 공차 ±0.03mm, 핀 높이 ±0.10mm를 유지하며, 베이스 표면 거칠기 Ra 0.8µm, 핀 표면 거칠기 Ra 1.6µm를 적용합니다. 이러한 공차는 핀 높이의 0.1mm 편차가 공기 흐름 효율을 5% 감소시키고 열저항을 7% 증가시켜 GaN 증폭기의 접합 온도에 직접적인 영향을 미치므로 매우 중요합니다.
방열판 표면 마감은 5G 통신 성능에 어떤 영향을 미치는가?
표면 마감은 복사 열 전달의 방사율을 향상시키고 실외 환경에서 부식을 방지하여 5G 통신 성능에 영향을 미칩니다. 흑색 양극산화 코팅(MIL-A-8625, Type II, 18~25µm 두께)은 표면 방사율을 0.04(순수 알루미늄)에서 0.85로 증가시켜 자연 대류 또는 저유량 시나리오에서 복사 열 방출을 최대 15% 향상시킵니다. 염수 분무와 습기에 노출되는 실외 5G 장치의 경우, 크로메이트 전환 코팅과 60~80µm 두께의 파우더 코트는 ASTM B117 기준 500시간의 염수 분무 저항성을 제공하여 5년 동안 열저항을 20% 증가시킬 수 있는 핀 열화를 방지합니다. 그러나 베이스 접촉 영역에 니켈 도금은 0.02°C/W의 열저항을 추가하므로 권장하지 않습니다. 대신 베이스를 마스킹하고 양극산화 처리만 적용하거나 직접 TIM 접촉을 위해 베어 상태로 둡니다.
프로토타입 및 양산 5G 방열판의 비용과 리드 타임은 얼마인가?
5G 방열판의 비용과 리드 타임은 프로토타입과 양산 단계에서 크게 다르며, 금형이 초기 비용의 주요 부분을 차지합니다. 맞춤형 프로파일의 압출 알루미늄 방열판의 경우 압출 다이 비용은 $800~$1,500이며 제작에 2~3주가 소요되고, 샘플 부품은 3~4주 내에 납품됩니다. 스카이브 방열판은 핀에 금형이 필요하지 않지만 맞춤형 CNC 고정장치가 $500~$1,000이며, 프로토타입은 1~2주 내에 제공됩니다. 양산의 경우 일반적인 5G 기지국 방열판(200mm x 200mm x 60mm, 16FPI)은 1,000개 수량에서 개당 $18~$35이며, 가공 시간 감소로 10,000개 수량에서는 개당 $12~$20로 낮아집니다. 베이퍼 챔버는 챔버 자체에 개당 $8~$15, 구리 베이스에 $5~$8의 추가 비용이 발생하여 5,000개 수량에서 총 개당 $40~$60, 리드 타임 4~6주입니다.
| 방열판 유형 | 열저항 (°C/W) | 최대 전력 (W) | 1,000개 단가 (USD) | 리드 타임 (주) | 핀 밀도 (FPI) |
| 압출 알루미늄 (6063-T5) | 0.08–0.12 | 150 | $18–$25 | 3–4 | 8–12 |
| 스카이브 알루미늄 (6061-T6) | 0.05–0.08 | 250 | $25–$35 | 2–3 | 14–20 |
| 본디드 핀 (Al 베이스 + Cu 핀) | 0.04–0.06 | 350 | $35–$45 | 4–5 | 16–24 |
| 베이퍼 챔버 (구리 C1020) | 0.02–0.04 | 500 | $40–$60 | 4–6 | 20–30 |
| 다이캐스트 알루미늄 (A380) | 0.10–0.15 | 100 | $12–$18 | 5–6 | 6–10 |
전통적인 핀 스택 대신 베이퍼 챔버를 선택해야 하는 경우는 언제인가?
열원이 고도로 집중되어 있고(열유속 50W/cm² 이상) 방열판 베이스용 사용 가능한 공간이 한 방향으로 50mm 미만일 때 전통적인 핀 스택 대신 베이퍼 챔버를 선택해야 합니다. 예를 들어, 5mm x 5mm 크기의 단일 GaN PA 다이가 25W를 방출하면 100W/cm²의 열유속이 발생하며, 이는 순수 알루미늄 베이스에서 베이스 온도보다 15°C 높은 국부 핫스팟을 유발합니다. 베이퍼 챔버는 이 열을 0.5초 만에 100mm x 100mm 면적에 확산시켜 핫스팟을 3°C로 줄이고 핀이 균일하게 작동하도록 합니다. 또한 베이퍼 챔버는 기류가 외부 핀으로 제한되는 밀폐형 IP65 인클로저에서 유일하게 실행 가능한 옵션입니다. 0.03°C/W의 열저항으로 인클로저 벽을 통해 열을 전달할 수 있기 때문입니다.
내 5G 모듈에 필요한 방열판 크기를 어떻게 계산합니까?
총 전력 소비량(P)과 최대 허용 케이스 온도(T_case)를 결정한 다음 주변 온도(T_amb)로 나누고 원하는 열저항(R_th = (T_case - T_amb) / P)을 계산하여 필요한 방열판 크기를 산정합니다. 최대 케이스 온도 85°C, 주변 온도 45°C의 200W 모듈의 경우 필요한 열저항은 (85-45)/200 = 0.20°C/W입니다. 핀 길이 100mm당 0.05°C/W의 강제 대류 방열판을 사용하면 총 핀 길이 400mm가 필요하며, 이는 200mm x 200mm 설치 면적과 16FPI로 달성할 수 있습니다.
실외 5G 방열판의 최대 주변 온도는 얼마입니까?
실외 5G 방열판의 최대 주변 온도는 일반적으로 55°C이며, 이는 열대 기후에서 태양 부하 장비에 대한 IEC 60068-2-2 표준에 기반합니다. 이 주변 온도에서 방열판은 부품 접합 온도를 105°C 미만으로 유지해야 하므로 전체 열 경로에 50°C의 온도 차이가 남습니다. 실제로 우리는 핀에 먼지가 쌓이는 것을 고려하여 열 성능에 10%의 디레이팅 계수를 적용한 최악의 경우 주변 온도 60°C로 설계합니다.
실내외 5G 장비에 동일한 방열판 설계를 사용할 수 있습니까?
아니요, 실내외 5G 장비에 동일한 방열판 설계를 사용할 수 없습니다. 환경 요구 사항이 크게 다르기 때문입니다. 실외 장치는 IP65 등급 밀봉, 내식성 코팅(최소 500시간 염수 분무), 이물질 막힘 방지를 위한 최소 2mm 핀 간격이 필요하지만, 실내 장치는 더 좁은 핀(1.5mm 간격)과 가벼운 양극산화 처리를 사용할 수 있습니다. 또한 실외 방열판은 물 배수를 위해 더 가파른 핀 각도(5~7도)가 필요한 반면, 실내 설계는 최대 기류를 위해 수직 핀을 사용할 수 있습니다.
고도는 5G 통신 배치에서 방열판 성능에 어떤 영향을 미칩니까?
고도는 공기 밀도를 감소시켜 대류 열 전달 계수를 고도 1000m 상승당 약 3% 감소시킵니다. 3000m 고도에서 해수면용으로 설계된 방열판은 열저항이 9% 더 높아지며, 이는 100W 부하에서 부품 접합 온도가 9°C 상승함을 의미합니다. 이를 보상하기 위해 2000m 이상에서 배치할 때 전력을 10~15% 디레이팅하거나 팬 속도를 20% 증가시킬 것을 권장합니다.
5G 방열판의 일반적인 고장 모드는 무엇입니까?
5G 방열판의 일반적인 고장 모드는 먼지와 곤충에 의한 핀 막힘, 핀 가장자리의 부식, 열 사이클로 인한 베이스-핀 접합부의 피로 균열입니다. -40°C와 +85°C 사이의 열 사이클링은 알루미늄과 구리 사이의 차등 팽창을 유발하여 10,000사이클 후 솔더 접합부 피로를 초래할 수 있습니다. 이를 완화하기 위해 우리는 컴플라이언트 TIM 층과 50~100N의 기계적 클램핑력을 사용하여 10~20psi의 접촉 압력을 유지합니다.
맞춤형 방열판의 열 성능을 어떻게 검증할 수 있습니까?
CFD 시뮬레이션 후 실제 전력 소비를 모방한 열원과 열전대를 사용한 물리적 테스트를 수행하여 열 성능을 검증합니다. 물리적 테스트에서는 열전대를 방열판 베이스와 부품 케이스에 장착하고 정격 전력을 인가한 후 30분 후 정상 상태 온도를 측정합니다. 측정된 열저항은 시뮬레이션 값의 5% 이내여야 합니다. 더 높다면 TIM 본드 라인과 베이스 평탄도를 확인하십시오.
맞춤형 5G 방열판의 최소 주문 수량은 얼마입니까?
맞춤형 5G 방열판의 최소 주문 수량은 CNC 가공 및 표면 마감의 설정 비용으로 인해 압출 설계의 경우 500개, 스카이브 설계의 경우 300개입니다. 프로토타입 검증을 위해 개당 30% 비용 프리미엄으로 최소 20개의 소량 서비스를 제공합니다. 베이퍼 챔버 설계의 경우 챔버 밀봉 공정에 필요한 맞춤형 금형 때문에 MOQ는 1,000개입니다.
고밀도 5G 열 솔루션의 핵심은 특정 전력 범위, 기류 및 환경 제약 조건에 맞는 방열판 아키텍처를 선택하는 것입니다. 250W 원격 무선 장치용 16FPI 스카이브 알루미늄 핀 스택이 필요하든, 500W 대규모 MIMO 어레이용 구리 베이퍼 챔버가 필요하든, 당사의 20년 CNC 가공 및 열 부품 제조 경험은 정밀한 공차와 안정적인 성능을 보장합니다. 12시간 견적 응답과 무료 열 설계 검토를 위해 BQUQ에 문의하십시오. sc@bquq.com으로 이메일을 보내거나, WhatsApp +86 13713157787로 연락하거나, www.bquq.com을 방문하여 프로젝트를 논의하십시오.
