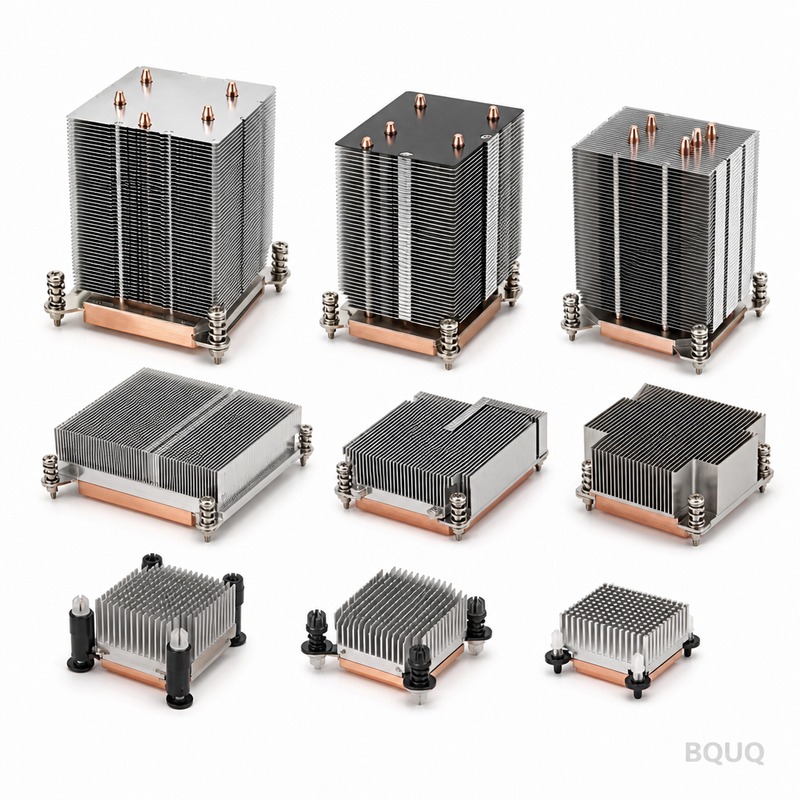

자연 대류 방열판이란 무엇인가? 수동 냉각 설계 가이드
자연 대류 방열판은 팬이나 펌프 없이 오로지 부력에 의한 기류만으로 열을 방출하는 수동식 열 관리 부품입니다. 이는 따뜻한 공기가 상승하는 원리를 이용하여 연속적인 자연 통풍을 만들어 휜 표면에서 열을 운반합니다. 본 가이드는 신뢰성, 무소음, 무전력 소비가 중요한 애플리케이션에서 자연 대류 냉각을 구현하기 위한 엔지니어링 사양, 성능 데이터 및 설계 규칙을 제공합니다.
자연 대류 냉각은 실제로 어떻게 작동하나요?
자연 대류는 가열된 공기와 주변 공기 사이의 밀도 구배에 의해 작동합니다. 방열판 베이스가 가열되면 인접한 공기층을 데워 공기 밀도를 낮추고 공기가 상승하게 만듭니다. 더 차갑고 밀도가 높은 공기가 바닥이나 측면에서 유입되어 이를 대체하면서 연속적인 순환 루프가 형성됩니다. 이러한 구동력은 그라쇼프 수(Gr)로 정량화되며, 일반적인 전자 장치 인클로저의 경우 10^4에서 10^7 범위로, 층류에서 초기 천이 유동 영역을 나타냅니다. 50–250 W/m²K의 열전달 계수를 달성할 수 있는 강제 대류와 달리, 자연 대류 계수는 현저히 낮아 일반적으로 2–15 W/m²K입니다. 이는 동일한 열 부하를 방출하기 위해 방열판 표면적이 팬 냉각 방식에 비해 5~20배 더 커야 함을 의미합니다.
일반적인 성능 한계와 열 저항 값은 어떻게 되나요?
잘 설계된 자연 대류 방열판은 크기와 방향에 따라 0.5W에서 50W 사이의 열을 방출할 수 있습니다. 10mm 휜 피치를 가진 200mm x 100mm x 40mm 크기의 표준 압출 알루미늄 프로파일의 경우, 접합부에서 주변까지의 열 저항은 일반적으로 1.5 °C/W에서 3.5 °C/W 범위입니다. 아래 표는 25°C 주변 온도에서 자연 대류 조건 하의 일반적인 구성에 대한 측정 참조 데이터를 제공합니다.
| 구성 | 휜 피치 (mm) | 휜 높이 (mm) | 베이스 두께 (mm) | 열 저항 (°C/W) | 최대 방열량 (W) |
| 표준 압출 프로파일, 수직 휜 | 8 | 25 | 8 | 2.8 | 18 |
| 고밀도 압출 프로파일, 수직 휜 | 6 | 30 | 10 | 2.1 | 24 |
| 핀-휜 방열판, 사각 핀, 수직 방향 | 5 | 20 | 8 | 3.2 | 15 |
| 평판, 휜 없음, 수직 방향 | N/A | N/A | 10 | 6.5 | 7 |
| 스키빙 휜 방열판, 고종횡비 | 4 | 40 | 12 | 1.8 | 28 |
이 값들은 흑색 양극 산화 표면(방사율 0.85)과 수직 장착 방향을 가정합니다. 수평 방향은 기류 경로가 방해를 받아 성능이 20~30% 저하됩니다.
최적 성능을 위한 휜 간격과 높이는 어떻게 계산해야 하나요?
자연 대류에 대한 최적 휜 간격은 엘렌바스 상관식을 따르며, 75°C 온도 차이에서 높이 25mm 휜의 이상적인 간격(b)은 약 10.5mm입니다. 더 정확하게는, 인접한 휜의 경계층이 합쳐져 기류를 막지 않도록 휜 간격을 계산해야 합니다. 주변 온도보다 50°C 높은 알루미늄 휜의 경우 권장 휜 간격은 6–12mm이며, 대부분의 애플리케이션에서 8–10mm가 최적입니다. 휜 높이는 휜 간격의 10배를 초과해서는 안 됩니다. 이 비율을 넘으면 공기가 이미 주변 온도에 가깝게 도달했기 때문에 휜의 윗부분이 비효율적이 됩니다. 압출 알루미늄의 휜 두께는 재료 비용과 전도 효율의 균형을 맞춰 1.5–3mm가 적절합니다. 일반적인 실수는 자연 대류 설계에 강제 대류용 휜 간격(2–4mm)을 사용하는 것으로, 이는 열 성능을 최대 40%까지 저하시킵니다.
수동식 방열판에 가장 적합한 열전도율을 가진 재료는 무엇인가요?
알루미늄 6063-T5는 열전도율(201 W/m·K), 압출성, 그리고 kg당 약 USD 4–6의 비용 측면에서 우수한 균형을 제공하여 자연 대류 방열판의 업계 표준입니다. 구리는 385 W/m·K를 제공하여 전도율이 약 90% 더 우수하지만 kg당 USD 12–15로 비싸고 밀도가 3.3배 높아 무게와 비용이 크게 증가합니다. 고성능 애플리케이션의 경우 알루미늄 휜이 있는 구리 방열판이 열 에폭시 또는 기계적 체결 방식으로 조립되기도 하며, 무게의 60%로 순동 성능의 80–90%를 달성합니다. 더 저렴한 대안으로는 ADC12 다이캐스트 알루미늄(96 W/m·K)이 있으며, 복잡한 형상에 적합하지만 압출 알루미늄 성능에 맞추려면 20–30% 더 많은 표면적이 필요합니다. 흑연 기반 재료(면내 150–400 W/m·K)는 평판 애플리케이션에서 부상하고 있지만 3차원 휜 구조에는 비용 효율적이지 않습니다. 대부분의 산업용 전자 제품의 경우, 양극 산화 처리가 방사율을 0.04에서 0.85로 높여 복사 열전달을 15–25% 개선하므로 흑색 양극 산화 코팅된 6063-T5 알루미늄이 권장됩니다.
표면 마감과 색상은 복사 열 방출에 어떤 영향을 미치나요?
복사 열전달은 자연 대류에서 총 열 방출의 20–35%를 차지하므로 표면 처리가 중요합니다. 방사율이 0.04–0.09인 광택 알루미늄 표면은 열을 거의 복사하지 않아 대류가 전체 부하를 처리해야 합니다. 흑색 양극 산화 알루미늄(방사율 0.85–0.90)은 업계 표준으로, 금속 표면에 비해 총 열 방출을 25–35% 증가시킵니다. 무광 블랙 파우더 코팅은 유사한 방사율(0.85–0.92)을 달성하지만 30–50µm 두께가 추가되어 코팅의 낮은 열전도율로 인해 열 저항이 0.1–0.3 °C/W 증가할 수 있습니다. 투명 양극 산화 처리는 미미한 개선(방사율 0.15–0.30)만 제공하므로 수동 냉각에는 권장되지 않습니다. 표면 마감은 먼지 축적에도 영향을 미칩니다. 질감 있는 표면은 입자를 가두어 0.1–0.5mm의 절연층을 형성하고 시간이 지남에 따라 성능을 10–15% 저하시킬 수 있습니다. 옥외 또는 먼지가 많은 환경에서는 주기적인 청소 간격과 함께 매끄러운 양극 산화 마감을 지정하십시오.
스키빙 휜, 압출, 본디드 휜 방열판 중 어떤 것을 선택해야 하나요?
압출 알루미늄 방열판은 자연 대류에 가장 비용 효율적인 옵션으로, 금형 비용은 USD 1,500–3,000이고 최소 주문 수량은 500개입니다. 최대 휜 높이 대 간격 비율은 약 10:1로 제한되어 휜 밀도가 제한됩니다. 스키빙 휜 방열판은 절삭 공정을 사용하여 높이 40mm, 간격 2.5mm까지의 휜을 생산할 수 있어 압출 설계보다 풋프린트당 표면적을 최대 40% 더 확보할 수 있습니다. 금형 비용은 USD 5,000–10,000으로 더 높고, 일반적인 크기의 단가 범위는 USD 8–20입니다. 개별 휜을 베이스 플레이트에 에폭시로 접착하는 본디드 휜 방열판은 재료 혼합(알루미늄 베이스에 구리 휜)이 가능하고 인치당 최대 18개의 휜 밀도를 달성할 수 있지만, 에폭시 접합부가 0.5–1.0 °C/W의 열 저항을 추가합니다. 특히 자연 대류의 경우 기류가 부력에 의해 제한되므로 극도로 밀집된 휜은 도움이 되지 않습니다. 6–12mm 간격이 이상적입니다. 1,000개 이상의 볼륨과 표준 형상에는 압출을, 높이 30mm 이상의 고성능 요구 사항에는 스키빙을, 재료 혼합이 필수적인 경우에만 본디드 휜을 선택하십시오.
수동 냉각 시스템에서 가장 흔한 설계 실수는 무엇인가요?
가장 빈번한 오류는 방열판을 수평으로 장착하는 것으로, 가열된 공기가 휜에서 자유롭게 상승할 수 없어 자연 대류 성능이 30–50% 저하됩니다. 두 번째 중요한 실수는 방열판을 인클로저 벽에 너무 가깝게 배치하는 것입니다. 공기가 빠져나가고 신선한 공기가 유입되도록 휜 끝 위로 최소 10–15mm의 여유 공간이 필요합니다. 셋째, 설계자는 열원의 확산 저항을 무시하는 경우가 많습니다. 20mm x 20mm 풋프린트에 집중된 50W IGBT(절연 게이트 양극성 트랜지스터)는 휜 배열 전체에 열을 효과적으로 확산시키기 위해 최소 8–12mm의 베이스 두께가 필요합니다. 그렇지 않으면 열원 근처의 휜은 뜨거워지고 바깥쪽 휜은 차가운 상태로 유지됩니다. 넷째, 자연 대류 설계에 강제 대류용 휜 간격(2–4mm)을 사용하면 기류가 감소하고 열 저항이 30–40% 증가합니다. 마지막으로, 흡기 벤트를 막거나 방열판을 뜨거운 부품의 하류에 배치하는 등 시스템 수준의 기류 경로를 무시하면 유효 주변 온도가 10–20°C 상승하여 방열판 성능 여유가 절반으로 줄어들 수 있습니다.
자연 대류 성능을 정확하게 예측하려면 어떻게 해야 하나요?
전산 유체 역학(CFD) 시뮬레이션이 가장 정확한 방법으로, 최신 소프트웨어는 자연 대류에 대해 실험 측정값과 5–10% 이내의 일치도를 달성합니다. 예비 추정을 위해 수직 평판 및 휜 배열에 대한 경험적 상관식은 층류의 경우 Nu = 0.59 × (Gr × Pr)^0.25입니다. 여기서 Nu는 누셀트 수, Gr은 그라쇼프 수, Pr은 프란틀 수(공기의 경우 0.71)입니다. 이 상관식은 레일리 수(Ra = Gr × Pr)가 10^4에서 10^9 사이일 때 유효합니다. 더 간단한 경험 법칙: 수직으로 장착된 알루미늄 방열판의 경우 열 저항(°C/W)은 50°C 온도 상승을 가정할 때 총 표면적(제곱센티미터)을 250으로 나눈 값과 거의 같습니다. 예를 들어, 총 표면적이 500cm²인 방열판의 추정 열 저항은 0.5 °C/W입니다. 불균일한 기류, 인클로저 제한, 50°C 이상의 높은 주변 온도 등 실제 조건을 고려하여 항상 10–20%의 디레이팅 계수를 적용하십시오.
결론
자연 대류 방열판은 휜 형상, 재료, 표면 마감 및 장착 방향이 올바르게 지정된 경우 최대 50W의 애플리케이션을 위한 신뢰할 수 있고 유지보수가 필요 없는 냉각 솔루션입니다. 주요 엔지니어링 매개변수는 6–12mm의 휜 간격, 10:1 미만의 휜 높이 대 간격 비율, 방사율 0.85 이상의 흑색 양극 산화 알루미늄, 그리고 최소 10mm 여유 공간을 둔 수직 방향입니다. 이러한 규칙을 따르면 적절한 크기의 방열판은 예측 가능한 성능으로 1.5–3.5 °C/W의 열 저항을 달성할 수 있습니다. 열 시뮬레이션, 프로토타입 개발 및 양산을 포함한 수동 냉각 설계 지원이 필요하시면 BQUQ의 엔지니어링 팀에 문의하여 12시간 이내에 견적을 받아보십시오.
