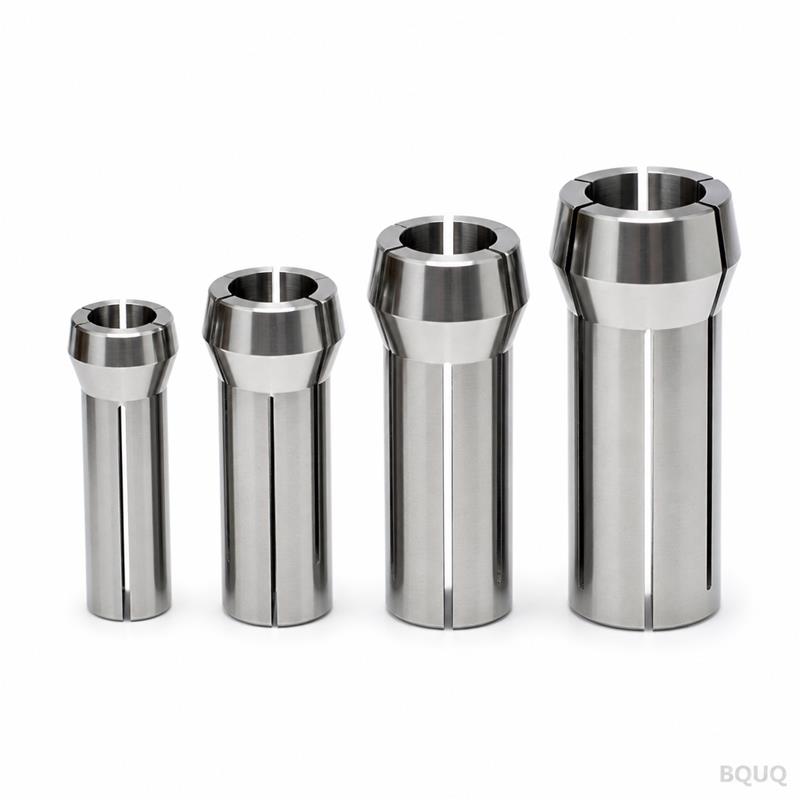

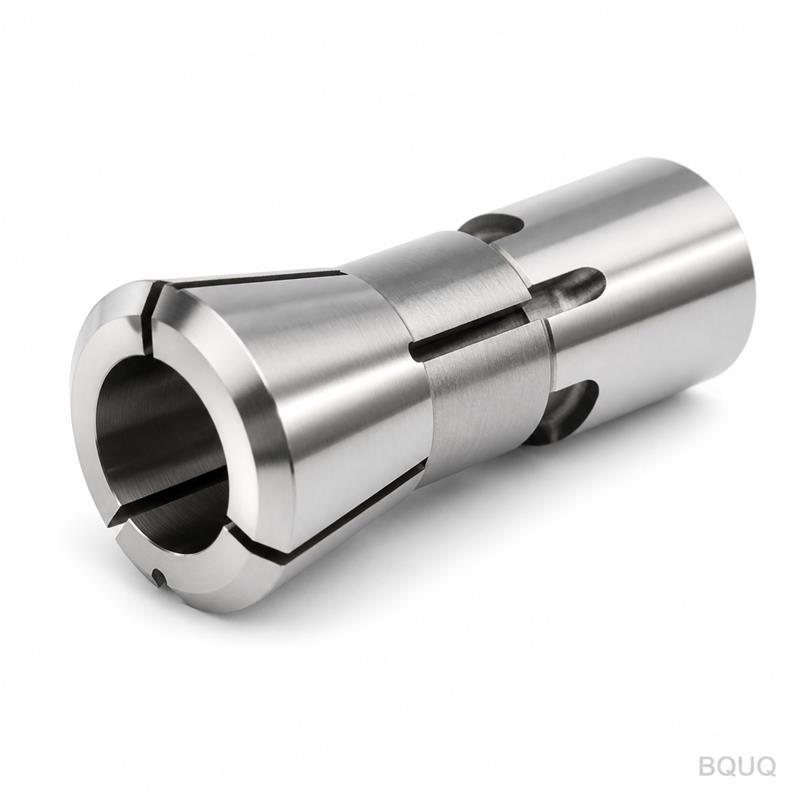

자동선반 생산에서 원형 보어 콜릿이 필수적인 이유는 무엇인가?
원형 보어 콜릿은 자동 선반 생산의 동심도, 반복 정밀도, 그리고 사이클 타임을 직접 결정하는 정밀 공작물 고정 부품입니다. 바 공급 CNC 및 캠 작동식 자동 선반에서 원형 보어 콜릿은 균일한 원통형 힘으로 공작물을 파지하여 일반적으로 0.005mm~0.013mm의 흔들림 공차를 달성하므로 대량 생산 선삭 가공 부품에 필수적입니다. 포인트 접촉 변형을 유발하는 척 죠와 달리 원형 보어 콜릿은 클램핑 압력을 전체 원주에 분산시켜 공작물 미끄러짐이나 표면 자국 없이 최대 8,000RPM의 생산 속도를 가능하게 합니다.
원형 보어 콜릿은 다른 콜릿 유형과 어떻게 다른가요?
원형 보어 콜릿은 형상 소재용으로 설계된 사각 또는 육각 콜릿과 달리 톱니, 홈, 또는 릴리프 컷이 없는 완전히 원통형인 내부 파지 표면을 특징으로 합니다. 내부 특징이 없다는 것은 콜릿이 360도 전체에 걸쳐 바 소재와 접촉한다는 의미이며, 이는 클램핑력을 균일하게 분산시키고 박벽 부품을 변형시킬 수 있는 국부적 응력 집중을 방지합니다. 자동 선반의 경우 이 전체 원주 접촉은 우수한 파지 강성을 제공하여 스테인리스 강에서 0.15mm/rev의 이송 속도를 유지하면서도 Ra 0.8µm 이상의 표면 조도를 유지할 수 있습니다. 또한 원형 보어 형상은 일반적으로 30도인 원통형 진입 챔퍼가 소재를 원활하게 안내하여 다중 죠 척에 비해 로딩 시간을 15~20% 단축시키므로 바 소재 로딩을 단순화합니다.
원형 보어 콜릿은 생산에서 어떤 공차를 달성할 수 있나요?
BQUQ의 생산 환경에서 원형 보어 콜릿은 파지 영역에서 공작물 동심도를 0.008mm TIR(총 지시 편차) 이내로 일관되게 유지하며, 가장 정밀한 그라운드 콜릿은 0.005mm를 달성합니다. 표준 원형 보어 콜릿의 파지 직경 공차는 일반적으로 +0.000mm ~ -0.005mm이며, 이는 콜릿이 공칭 바 직경보다 약간 작아 확실한 파지를 보장함을 의미합니다. 예를 들어, 20.00mm 원형 보어 콜릿의 실제 보어 직경은 19.995mm로, 중절삭 하중에서 바 인발을 방지하는 제어된 억지 끼워맞춤을 생성합니다. 열 안정성도 요인입니다: 경화 콜릿은 작동 온도 150°C까지 이러한 공차를 유지하며, 그 이상에서는 열팽창으로 인해 10°C당 0.002mm의 반경 방향 성장이 추가될 수 있습니다.
원형 보어 콜릿 고정에 가장 적합한 재료는 무엇인가요?
원형 보어 콜릿은 알루미늄 합금(6061-T6, 7075-T6), 쾌삭 황동(C36000), 탄소강(12L14, 1215), 스테인리스 강(303, 304)의 원형 바 소재에 탁월하며, 이들은 전 세계 자동 선반 생산량의 85% 이상을 차지합니다. 가장 중요한 재료 특성은 항복 강도 대 경도입니다: 브리넬 경도 200HB 미만(알루미늄, 황동, 연강)인 재료는 표면 손상 없이 파지되지만, 300HB 이상(열처리강, 티타늄)인 더 단단한 재료는 응력 집중을 방지하기 위해 Ra 0.2µm의 표면 조도를 가진 그라운드 보어가 필요할 수 있습니다. 304 스테인리스와 같이 칩 파쇄 특성이 좋지 않은 재료의 경우, 원형 보어 콜릿의 균일한 파지는 콜릿 계면에서의 가공 경화 없이 더 높은 절삭 속도(최대 120m/min)를 허용하며, 그렇지 않으면 조기 마모와 스크랩이 발생할 수 있습니다.
원형 보어 콜릿 공구 비용은 얼마이며 수명은 얼마나 되나요?
자동 선반용 표준 원형 보어 콜릿(예: 16mm 또는 20mm 용량)은 일반적으로 45~180달러이며, Hardinge 또는 Schaublin과 같은 제조업체의 정밀 그라운드 버전은 더 높은 가격대에 있습니다. 원형 보어 콜릿의 공구 수명은 개폐 사이클 수에 따라 달라집니다: 경화 및 그라운드 콜릿(62~64HRC)은 보어 마모가 0.010mm를 초과하기 전까지 500,000~1,000,000사이클을 유지하며, 이는 일반적인 교체 기준입니다. 분당 30개의 생산 속도에서 이는 콜릿당 약 300~550생산 시간에 해당하며, 재연마 서비스 비용은 새 콜릿 가격의 25~40%입니다. 3교대로 운영되는 일반적인 자동 선반의 경우 연간 콜릿 지출은 약 1,200~2,500달러로 총 공구 비용의 3% 미만이지만 부품 품질에 직접적인 영향을 미칩니다.
콜릿 보어 크기 선택이 사이클 타임과 스크랩률에 어떤 영향을 미치나요?
올바른 원형 보어 콜릿 크기를 선택하는 것은 사이클 타임에 직접적인 영향을 미칩니다. 보어가 너무 크면 바가 미끄러져 밀림을 방지하기 위해 이송 속도를 줄여야 하고, 보어가 너무 작으면 파지력은 증가하지만 바에 스크래치가 생기고 이송이 막힐 수 있기 때문입니다. BQUQ의 생산 데이터에 따르면 바 소재보다 0.05mm 큰 보어 직경의 콜릿을 사용하면 동심도 드리프트로 인해 스크랩률이 4.2% 증가하고 진동을 방지하기 위해 허용 주축 속도가 20% 감소합니다. 반대로 바 소재보다 0.02mm 작은 콜릿 보어는 파지력을 약 30% 증가시키지만 마찰로 인해 사이클당 바 로딩 시간이 0.5초 추가되며, 월 10,000개 부품 기준으로 월 83분의 생산 시간 손실이 발생합니다. 최적의 방법은 사용 지점에서 마이크로미터로 측정한 실제 바 직경에 +0.000~-0.010mm 이내로 일치하는 콜릿 보어를 사용하는 것입니다.
일관된 성능을 위해 원형 보어 콜릿을 어떻게 유지관리해야 하나요?
원형 보어 콜릿은 냉각수 잔여물과 금속 분말이 보어에 축적되어 파지력을 최대 15%까지 감소시키므로 명시된 공차를 유지하기 위해 매일 청소하고 매주 윤활해야 합니다. 권장 유지관리 절차는 교대마다 압축 공기(6bar)로 보어를 불어내고, 콜릿의 외부 테이퍼에 저점도 스핀들 오일(ISO VG 10)을 얇게 도포하며, 500생산 시간마다 플러그 게이지로 보어 직경을 검사하는 것입니다. 보어 마모가 0.010mm를 초과하면 콜릿을 제거하고 재연마해야 하지만, 이는 콜릿에 보어 직경 기준 최소 0.25mm의 연마 여유가 있는 경우에만 가능합니다. BQUQ에서는 색상 코드 태깅 시스템을 구현합니다: 신품 콜릿은 녹색, 300,000~700,000사이클 콜릿은 노란색, 즉시 재생이 필요한 콜릿은 빨간색으로 표시하여 콜릿 관련 가동 중단 시간을 38% 줄였습니다.
| 콜릿 보어 크기 (mm) | 일반 가격 (USD) | 사이클 수명 (개폐) | 달성 가능 흔들림 (mm TIR) | 권장 최대 주축 속도 (RPM) |
| 10.00 | 55 | 700,000 | 0.005 | 10,000 |
| 16.00 | 85 | 600,000 | 0.008 | 8,000 |
| 20.00 | 120 | 550,000 | 0.008 | 6,500 |
| 25.00 | 165 | 500,000 | 0.010 | 5,000 |
| 32.00 | 210 | 450,000 | 0.013 | 3,500 |
원형 보어 콜릿은 언제 재연마 대신 교체해야 하나요?
원형 보어 콜릿은 보어 직경의 총 감소량이 0.25mm를 초과하거나, 외부 테이퍼 표면에 갤링 또는 스코어링이 나타나거나, 콜릿이 두 번 이상의 재연마 작업을 거친 경우 재연마 대신 교체해야 합니다. 재연마는 보어 형상을 복원하지만 콜릿의 벽 두께를 줄여 반경 방향 강성을 감소시키고 높은 클램핑력에서 탄성 변형에 더 취약하게 만듭니다. 예를 들어, 공칭 벽 두께 4.0mm의 20mm 콜릿은 첫 번째 재연마(직경에서 0.125mm 제거) 후 파지 강성의 약 8%를 잃고, 두 번째 재연마 후에는 15%를 잃습니다. 콜릿에 열변색(200°C 이상의 청색 또는 갈색 색조) 징후가 있으면 경도가 55HRC 미만으로 떨어졌을 것이므로 공작물과 스핀들 모두에 안전하지 않으므로 교체가 필수입니다.
원형 보어 콜릿의 일반적인 고장 모드는 무엇이며 어떻게 예방할 수 있나요?
원형 보어 콜릿의 가장 일반적인 세 가지 고장 모드는 보어 마모, 테이퍼 프레팅, 슬롯 균열이며, 각각 뚜렷한 원인과 예방 전략이 있습니다. 보어 마모는 바 소재와의 연마 접촉으로 발생하며, 바 소재가 깨끗하고 스케일이 없는지 확인하고 바 표면에 가벼운 절삭유를 도포하여 예방합니다. 콜릿의 30도 외부 테이퍼에 회색 침전물로 나타나는 테이퍼 프레팅은 진동 하에서 콜릿과 스핀들 노즈 사이의 미세 움직임으로 인해 발생하며, 제조업체 사양(일반적으로 20~30Nm)에 따라 드로바를 적절히 윤활하고 토크를 가하여 완화합니다. 콜릿 슬롯 기부에서 시작되는 슬롯 균열은 과도한 클램핑력 또는 주축 과속으로 인한 피로 파괴입니다. 예방에는 재료 항복 강도에 대한 올바른 클램핑력을 계산하고 표준 원형 보어 콜릿의 경우 주축 최대 정격 속도의 80%인 콜릿 정격 최대 RPM을 절대 초과하지 않아야 합니다.
원형 보어 콜릿을 비표준 바 소재에 맞게 맞춤 제작할 수 있나요?
네, 원형 보어 콜릿은 0.5mm 단위의 미터법 크기와 1/64인치 단위의 인치법 크기를 포함한 비표준 바 소재 직경에 맞게 맞춤 제작할 수 있으며, 일반적인 맞춤 제작 리드 타임은 5~7영업일입니다. 맞춤 제작에는 CNC 내부 연삭기를 사용하여 콜릿을 정확한 직경으로 보링한 후 열처리 및 최종 연삭을 통해 +0.000~-0.005mm의 요구 공차를 달성하는 과정이 포함됩니다. 극소 직경(3mm 미만) 또는 대구경(50mm 초과)의 경우 붕괴를 방지하기 위해 수정된 슬롯 형상을 가진 특수 콜릿 블랭크가 필요할 수 있으며, 이로 인해 비용이 30~50% 증가합니다. BQUQ에서는 인치 기반 기계에서 미터법 바 소재를 사용하는 고객을 위해 정기적으로 맞춤형 원형 보어 콜릿을 생산하며, 공칭 사양이 아닌 실제 재료 직경에 보어가 일치하도록 주문 시 실제 바 소재 샘플을 제공할 것을 권장합니다.
자동 선반에 원형 보어 콜릿을 설치하기 위한 모범 사례는 무엇인가요?
원형 보어 콜릿 설치의 모범 사례는 콜릿 테이퍼와 스핀들 노즈 테이퍼를 보푸라기가 없는 천으로 청소하고, 결합 표면에 이황화 몰리브덴 그리스의 얇은 층을 도포한 다음, 완전한 착좌를 보장하기 위해 약간의 비틀림 동작으로 콜릿을 삽입하는 것입니다. 드로바는 3단계로 점진적으로 조여야 하며, 먼저 전체 토크의 50%, 그 다음 75%, 마지막으로 100%로 조이면서 매번 스핀들을 수동으로 회전시켜 결속이 있는지 확인해야 합니다. 설치 후 바 소재 조각으로 테스트 사이클을 실행하고 다이얼 인디케이터로 콜릿 면의 흔들림을 측정합니다. 흔들림이 0.013mm TIR을 초과하면 콜릿을 제거하고 180도 회전시킨 후 다시 설치하여 테이퍼 불일치를 제거해야 합니다. 대량 생산의 경우 드로바를 보정된 설정으로 토크를 가하고 매번 토크 렌치를 사용할 것을 권장합니다. 단 10%의 과도한 조임만으로도 콜릿 수명이 30% 감소할 수 있기 때문입니다.
원형 보어 콜릿은 얼마나 자주 검사해야 하나요?
원형 보어 콜릿은 매 교대 시작 시 육안 검사를, 500생산 시간 또는 30일 중 먼저 도래하는 시점에 플러그 게이지를 사용한 치수 검사를 수행해야 합니다. 치수 검사는 테이퍼 또는 벨마우스 현상을 감지하기 위해 세 지점(전면, 중간, 후면)에서 보어 직경을 측정해야 하며, 이는 불균일한 클램핑력이나 마모된 드로바 부품을 나타냅니다. 공칭 값에서 0.008mm 이상 벗어난 측정값이 있으면 콜릿을 사용 중지하고 재연마하거나 교체해야 합니다.
원형 보어 콜릿과 스텝 콜릿의 차이점은 무엇인가요?
원형 보어 콜릿은 바 소재의 전체 길이를 파지하는 연속적인 원통형 보어를 가지고 있는 반면, 스텝 콜릿은 일반적으로 이전에 가공된 직경을 파지하는 데 사용되는 더 작은 직경 섹션이 있는 계단형 보어를 가지고 있어 공작물의 일부만 파지합니다. 스텝 콜릿은 숄더나 축소 섹션이 있는 부품의 2차 가공에 사용되지만 파지 표면이 적어 토크 용량이 낮습니다. 자동 선반의 1차 바 가공의 경우 원형 보어 콜릿이 최대 파지 면적과 축방향 절삭력에 대한 가장 높은 바 밀림 저항을 제공하므로 선호됩니다.
원형 보어 콜릿으로 육각 또는 사각 바 소재를 고정할 수 있나요?
아니요, 원형 보어 콜릿은 원형 바 소재 전용으로 설계되었으며 육각 또는 사각 소재를 제대로 파지할 수 없습니다. 원통형 보어가 형상 바의 모서리에만 접촉하여 미끄러짐과 부품 변형을 유발하기 때문입니다. 형상 바 소재의 경우 모서리를 수용할 수 있는 톱니 또는 릴리프가 있는 해당 형상의 보어를 가진 육각 또는 사각 콜릿을 사용해야 합니다. 형상 소재에 원형 보어 콜릿을 사용하려고 하면 즉시 스크랩 부품이 발생하고 콜릿과 스핀들이 손상될 수 있습니다.
주축 속도는 원형 보어 콜릿 성능에 어떤 영향을 미치나요?
주축 속도는 원심력을 통해 원형 보어 콜릿 성능에 직접적인 영향을 미치며, 이로 인해 콜릿이 바깥쪽으로 팽창하고 고RPM에서 파지력이 감소합니다. 대부분의 원형 보어 콜릿의 임계 속도 임계값은 약 6,000RPM이며, 이 이상에서는 파지력이 최대 25%까지 감소하여 드로바 압력의 보상 증가가 필요합니다. 8,000RPM 이상의 고속 가공의 경우 파지 섹션의 질량이 감소된 밸런스드 콜릿을 권장하며, 이는 15~20%의 비용 프리미엄이 있는 특별 주문 품목으로 제공됩니다.
표준 원형 보어 콜릿의 최대 클램핑력은 얼마인가요?
표준 원형 보어 콜릿의 최대 클램핑력은 크기에 따라 다르지만, 30도 테이퍼의 20mm 콜릿의 경우 드로바가 최대 정격 당김(일반적으로 30kN)일 때 이론적 최대 반경 방향 클램핑력은 약 18,000N입니다. 그러나 실제 안전 클램핑력은 바 소재의 항복 강도에 의해 제한됩니다. 알루미늄의 경우 표면 압흔을 피하기 위해 최대 안전 클램핑력은 약 8,000N이지만, 경화강의 경우 최대 15,000N까지 가능합니다. 안전 클램핑력을 초과하면 바 소재에 영구 변형이 발생하고 콜릿의 파지 정밀도가 저하됩니다.
사용하지 않을 때 원형 보어 콜릿은 어떻게 보관해야 하나요?
원형 보어 콜릿은 깨끗하고 건조한 환경, 가능하면 건조제 팩이 있는 밀봉된 플라스틱 용기에 보관하고 방청유의 얇은 층으로 코팅해야 합니다. 정밀 연삭 표면에 닉과 버가 발생할 수 있으므로 보호 분리판 없이 콜릿을 직접 쌓아 올리지 마십시오. 보관 전에 보어가 깨끗하고 칩이 없는지 확인하고 보어와 테이퍼 표면 모두에 가벼운 오일을 도포하십시오. 이렇게 하면 부식을 방지하고 필요할 때 콜릿을 즉시 사용할 수 있습니다.
자동 선반 생산에서 최대 생산성을 추구하는 엔지니어에게 정밀한 원형 보어 콜릿의 선택과 유지관리는 필수입니다. BQUQ의 팀은 CNC 가공 및 자동 선반용 정밀 공작물 고정 분야에서 20년의 경험을 보유하고 있으며 특정 재료, 공차 및 생산량 요구 사항에 맞는 올바른 콜릿을 지정하는 데 도움을 드릴 수 있습니다. 맞춤형 원형 보어 콜릿에 대한 12시간 견적 또는 표준 콜릿 사이징 상담을 위해 오늘 문의하십시오: Email: sc@bquq.com, WhatsApp: +86 13713157787, 또는 www.bquq
