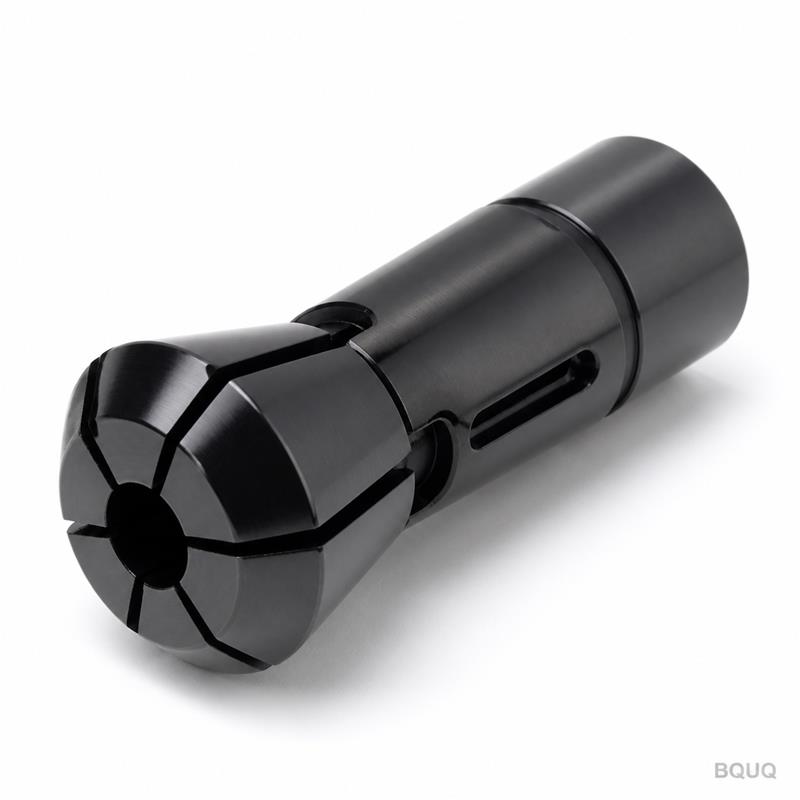

퀵체인지 척이 유연한 자동화의 미래인 이유
퀵 체인지 척은 기존의 나사산 또는 플랜지 장착형 척과 비교하여 공구 교체 시간을 최대 90%까지 단축하며, 다품종 소량 생산에 필요한 유연 자동화를 직접적으로 가능하게 합니다. 작업자나 로봇이 척과 공작물 어셈블리 전체를 10초 이내에 교체할 수 있고 반복 위치 정밀도가 0.005mm에 달하는 이 시스템은 수동 셋업의 병목 현상을 제거합니다. CNC 가공, 금속 스탬핑, 방열판 제조가 동시에 이루어지는 BQUQ와 같은 공장에서 퀵 체인지 척은 단순한 액세서리가 아니라 무인 가공과 적시 생산(JIT)의 핵심 동력입니다.
퀵 체인지 척이란 정확히 무엇이며, 표준 척과 어떻게 다른가?
퀵 체인지 척은 정밀 매칭 인터페이스(일반적으로 다각형 테이퍼, 페이스 콘택트가 있는 숏 테이퍼, 또는 볼-락 메커니즘)를 갖춘 워크홀딩 시스템으로, 스핀들이나 머신의 좌표계를 건드리지 않고 척 본체, 죠, 공작물 서브플레이트 전체를 탈착하고 교체할 수 있습니다. 개별 죠 조정, 인디케이팅, 토크 렌칭이 필요한 표준 3죠 척(교체당 5~15분 소요)과 달리, 퀵 체인지 척은 드로우바 또는 수동 베요넷 락을 사용하여 새 어셈블리를 한 번의 동작으로 고정합니다. 핵심 차이는 데이텀(datum)입니다. 인터페이스는 동심도 0.003mm, 페이스 직각도 0.005mm로 가공되어 새 척이 자동으로 스핀들 축에 센터링되고 정렬됩니다. CNC 선반이나 밀링 머신의 경우, 이는 수시간의 셋업 시간을 수초의 부품 교체 시간으로 전환하며, 이것이 유연 자동화의 기반입니다.
퀵 체인지 척은 일반 생산 교대조에서 얼마나 많은 시간과 비용을 절감할 수 있는가?
BQUQ의 실제 생산 시나리오에서 우리는 CNC 선반 1대에서 하루 평균 12회의 작업 교체로 24시간 교대조를 운영합니다. 표준 척의 경우 각 교체에 12분의 수작업이 필요하며, 하루 총 144분의 비생산 시간이 발생합니다. 퀵 체인지 시스템의 경우 각 교체에 1.5분이 소요되어 하루 총 18분입니다. 이 126분의 일일 절감은 기계당 하루 2.1시간의 추가 가동 시간, 즉 기계당 연간 약 630시간에 해당합니다. 보수적인 기계 시간당 요금 USD 80을 적용하면, 기계당 연간 USD 50,400의 회수된 생산능력입니다. 정밀 퀵 체인지 척 시스템(척 본체 + 서브플레이트 3개)의 초기 투자 비용은 크기와 정밀도 등급에 따라 약 USD 4,500~8,500입니다. 따라서 셋업 오류로 인한 스크랩 감소와 작업자 피로 감소를 고려하지 않더라도 회수 기간은 10주 미만입니다.
유연 자동화에서 반복 정밀도가 가장 중요한 사양인 이유는 무엇인가?
퀵 체인지 척을 무인 운전에 신뢰하고 사용할 수 있는지 여부를 결정하는 것은 정밀도(accuracy)가 아니라 반복 정밀도(repeatability)입니다. 정밀도는 단일 측정값이 실제 값에 얼마나 가까운지를 나타내고, 반복 정밀도는 여러 번의 교체 이후 연속 측정값들이 서로 얼마나 가까운지를 나타냅니다. 유연 자동화의 경우 척은 매번 정확히 동일한 축 방향 및 반경 방향 위치로 복귀해야 합니다. 머신의 툴 오프셋과 터치 프로브 프로그램이 고정된 공작물 데이텀을 가정하기 때문입니다. 독일 또는 일본 제조업체의 고품질 퀵 체인지 척은 반경 방향 반복 정밀도 0.005mm TIR(총 지시 편차)과 축 방향 반복 정밀도 0.010mm를 명시합니다. 이 수준의 정밀도는 로봇 셀이 블랭크를 로딩하고, 척을 닫고, 재프로빙 없이 즉시 절삭을 시작할 수 있게 합니다. 반복 정밀도가 0.02mm로 흔들리면 프로빙 사이클(부품당 30초)을 추가해야 하며, 이는 전체 효율성 이득을 잠식합니다. 따라서 척을 선택할 때는 브로슈어 수치가 아닌 인증된 반복 정밀도 테스트 보고서를 요구해야 합니다.
어떤 퀵 체인지 척 인터페이스가 어떤 용도에 가장 적합한가?
지배적인 인터페이스 표준은 세 가지가 있으며, 선택은 애플리케이션의 지배적인 힘과 토크에 따라 달라집니다. 첫째, 다각형 테이퍼(예: MAPPS 또는 Forkardt 시스템)는 자체 센터링이 되고 높은 토크 전달을 제공하는 비원형 테이퍼를 사용하며, 5kN 이상의 절삭력이 발생하는 중절삭 터닝 작업에 가장 적합합니다. 둘째, 페이스 콘택트가 있는 숏 테이퍼(워크홀딩용 HSK 스타일, 예: Schunk TENDO 또는 ROTA-S)는 가장 높은 강성을 제공하며, 원심력으로 인한 죠 리프트오프가 발생할 수 있는 고속 가공(8,000RPM 이상)에 이상적입니다. 셋째, 볼-락 또는 디텐트 시스템(예: Jergens 또는 VDI 스타일)은 초기 비용이 낮고 2kN 미만의 절삭력이 발생하는 경절삭 밀링, 드릴링 또는 2차 가공에 충분합니다. BQUQ의 방열판 생산의 경우, 12,000RPM에서 경절삭으로 얇은 핀형 알루미늄 부품을 가공하므로 HSK 스타일 숏 테이퍼가 선호됩니다. 강철 스탬핑 다이 수리 작업의 경우, 중충격 하중의 단속 절삭이 발생하므로 다각형 테이퍼가 필수입니다.
퀵 체인지 척은 로봇 로딩 및 언로딩 셀과 어떻게 통합되는가?
퀵 체인지 척의 진정한 가치는 6축 로봇과 결합될 때 드러납니다. 로봇은 고정된 척에 느슨한 부품을 로딩할 필요가 없습니다. 대신 스토리지 매거진에서 척과 부품이 결합된 서브플레이트 전체를 집어서 머신 스핀들에 삽입합니다. 머신의 자동 드로우바가 인터페이스를 당겨서 고정하고, 근접 센서가 완전한 결합을 확인합니다. 이 구조는 로봇이 복잡한 부품 방향 정렬과 죠 클램핑 시퀀스가 아닌 단일 픽앤플레이스 동작만 수행하므로 로봇 사이클 타임을 단축합니다. BQUQ에서는 각각 퀵 체인지 척이 장착된 CNC 선반 3대를 1대의 로봇이 서비스하는 셀을 구현했습니다. 로봇은 4분마다 사이클을 수행합니다. 완성된 서브플레이트(완성 부품 포함)를 제거하고 새 서브플레이트(원자재 블랭크 포함)를 삽입합니다. 기계당 총 교체 시간은 12초이며, 3대의 머신은 로봇을 기다리며 유휴 상태가 되지 않습니다. 그 결과 스핀들 가동률이 평균 62%에서 84%로 35% 증가했으며, 추가 머신 없이 달성했습니다.
퀵 체인지 척의 유지보수 및 마모 특성은 무엇인가?
주요 마모 부품은 테이퍼 또는 볼-락 인터페이스로, 반복적인 시팅과 언시팅으로 인해 미세 프레팅이 발생합니다. 프리미엄 척은 반복 정밀도가 0.010mm 이상 저하되기 전까지 200,000~500,000회의 교체 사이클을 견딥니다. 윤활이 중요합니다. 인터페이스 전용 이황화몰리브덴 페이스트를 500사이클마다 도포하고, 시팅 전에 항상 보푸라기 없는 천과 압축 공기로 인터페이스를 청소해야 합니다. 척 본체의 내부 클램핑 메커니즘(드로우바 또는 콜릿)은 2,000시간마다 죠 마모를 점검해야 하며, 표준 경화강 죠는 약 10,000개 부품 동안 공차를 유지합니다. 숨은 비용은 오염입니다. 방열판 가공에서 발생하는 알루미늄 칩은 연마성이 있어 테이퍼에 끼어 0.02mm의 위치 오차를 유발할 수 있습니다. 따라서 로봇이 서브플레이트를 스핀들에 제시하기 전에 항상 에어 블라스트 또는 브러시 스테이션을 사용해야 합니다. 적절한 유지보수가 이루어지면 척 본체 자체는 머신 공구보다 오래 지속되지만, 부품을 운반하는 서브플레이트는 중요한 페이스 직각도를 유지하기 위해 15,000사이클마다 재면 가공이 필요합니다.
퀵 체인지 척 시스템 구현 시 숨은 비용과 함정은 무엇인가?
가장 큰 함정은 서브플레이트 비용을 과소평가하는 것입니다. 척 본체는 일회성 구매이지만 시스템을 유용하게 만들려면 여러 개의 서브플레이트가 필요합니다. 각 서브플레이트는 매칭 인터페이스를 갖춘 정밀 부품이며 개당 USD 800~1,500입니다. 30개의 활성 부품 번호를 보유한 잡샵의 경우 60개의 서브플레이트(교대 로딩을 위해 부품당 2개)가 필요할 수 있으며, 이는 USD 60,000~90,000의 투자에 해당합니다. 두 번째 함정은 수동 또는 자동 세척 스테이션의 필요성입니다. 이것이 없으면 칩 오염이 반복 정밀도 이점을 무효화합니다. 셋째, 로봇을 사용하는 경우 맞춤형 스토리지 매거진 예산을 책정해야 합니다. 서브플레이트 10개용 단순 랙은 USD 3,000, 자동 회전식 매거진은 USD 18,000입니다. 마지막으로 각 서브플레이트의 죠 구성을 설계하고 첫 번째 제품을 검증하는 엔지니어링 시간이 필요합니다. 이러한 비용에도 불구하고, 기계당 하루 6회 이상의 작업 교체가 있는 다품종 환경에서는 투자 수익률이 여전히 긍정적입니다. 아래 표는 중간 규모 구현의 일반적인 비용 내역을 요약합니다.
| 비용 구성 요소 | 일반 가격 (USD) | 필요 수량 | 총 비용 (USD) | 비고 |
| 정밀 퀵 체인지 척 본체 | 4,500~7,500 | 기계당 1개 | 4,500~7,500 | 드로우바 및 액추에이터 포함 |
| 인터페이스 포함 서브플레이트 | 800~1,500 | 부품 번호당 2개 | 24,000~45,000 | 부품 번호 15개 기준 |
| 죠 세트(경화강) | 150~300 | 서브플레이트당 2개 | 4,500~9,000 | 소프트 죠는 저렴하지만 마모가 빠름 |
| 서브플레이트용 로봇 그리퍼 | 3,000~6,000 | 셀당 1개 | 3,000~6,000 | 맞춤형 핑거 필요 |
| 세척 스테이션(에어 블라스트) | 1,500~3,500 | 셀당 1개 | 1,500~3,500 | 자동 브러시 권장 |
| 스토리지 매거진(랙) | 3,000~18,000 | 셀당 1개 | 3,000~18,000 | 대량 생산용 자동 버전 |
| 엔지니어링 및 설치 | 2,000~5,000 | 1회 | 2,000~5,000 | 프로빙 루틴 포함 |
| 총 초기 투자 | 42,500~94,000 | 3대 머신 로봇 셀 기준 |
FAQ
퀵 체인지 척 인터페이스는 교체가 필요할 때까지 얼마나 오래 지속되는가?
고품질 인터페이스는 반복 정밀도가 0.010mm 이상 저하되기 전까지 200,000~500,000사이클을 견딥니다. 하루 20회 교체 기준으로 27~68년의 사용 수명에 해당하므로, 인터페이스는 사실상 수명이 다할 때까지 사용하는 부품입니다. 그러나 서브플레이트의 위치 결정 면은 더 빨리 마모되므로 직각도를 유지하기 위해 15,000사이클마다 재연삭해야 합니다.
퀵 체인지 척을 개조 없이 기존 CNC 머신에 사용할 수 있는가?
네, 대부분의 퀵 체인지 시스템은 동일한 스핀들 노즈 또는 플랜지에 표준 척을 직접 대체하도록 설계되었습니다. 드로우바 풀 포스를 확인해야 합니다. 일부 시스템은 올바른 시팅을 위해 15~20kN의 풀이 필요합니다. 유압 드로우바가 있는 머신이라면 어댑터를 통해 충분한 힘을 제공할 수 있습니다.
퀵 체인지 척이 처리할 수 있는 최대 공작물 중량은 얼마인가?
200mm 척의 경우 최대 안전 공작물 중량은 8,000RPM에서 약 50kg이지만, 원심력으로 인해 12,000RPM에서는 20kg으로 감소합니다. 제한 요소는 척의 그립력이 아니라 동적 하중 하에서 서브플레이트 인터페이스의 유지력입니다. 정확한 모델에 대한 제조업체의 속도-힘 다이어그램을 항상 참조하십시오.
강성 측면에서 퀵 체인지 척은 표준 척과 어떻게 비교되는가?
다각형 테이퍼 또는 HSK 스타일 페이스 콘택트를 갖춘 최신 퀵 체인지 척은 인터페이스의 접촉 면적이 넓고 높은 드로우바 힘으로 당겨지기 때문에 실제로 표준 3죠 척보다 더 강성이 높습니다. 동일 크기의 기존 척과 비교하여 정적 강성이 20~30% 증가합니다. 이 향상된 강성은 진동을 줄이고 표면 조도를 최대 1.6 Ra까지 개선할 수 있습니다.
CNC 머신 2대만 있는 소규모 잡샵에도 퀵 체인지 척이 가치가 있는가?
네, 단 하루 6회 이상의 작업 교체가 있을 경우에만 해당합니다. 6회 교체 시 각 12분이면 하루 72분을 손실합니다. 퀵 체인지 시스템은 이를 9분으로 줄여 하루 63분을 회수합니다. 시간당 USD 80 기준으로 하루 USD 84, 연간 약 USD 21,000에 해당하며, 3개월 이내에 시스템 비용을 회수합니다.
무인 운전을 위해 퀵 체인지 척에 필요한 안전 기능은 무엇인가?
완전한 시팅을 확인하는 근접 센서가 있는 자동 드로우바가 필수입니다. 또한 정전 시 척이 풀리는 것을 방지하기 위해 기계적 잠금(스프링 힘만이 아닌)이 필요합니다. 마지막으로, 드로우바 작동 후 0.5초 이내에 센서가 시팅을 확인하지 못하면 머신의 PLC가 가공 사이클을 중단하도록 프로그래밍되어야 합니다.
결론
퀵 체인지 척은 틈새 액세서리가 아니라 현대 유연 자동화의 핵심 축으로, 다품종 환경에서 90% 더 빠른 교체, 0.005mm의 반복 정밀도, 10주 미만의 회수 기간을 제공합니다. 엔지니어링 결정은 지배적인 절삭력, 일일 교체 빈도, 서브플레이트 및 세척 인프라에 대한 투자 의향에 따라 달라집니다. BQUQ에서는 퀵 체인지 척을 장착한 3대 머신 로봇 셀이 스핀들 가동률을 62%에서 84%로 끌어올려 바닥 공간을 추가하지 않고도 처리량을 직접 증가시킨다는 것을 입증했습니다. 유연 제조 셀용 워크홀딩을 평가 중이라면 시험 장치를 요청하고 일주일간의 실제 생산에서 실제 교체 시간을 측정해 보십시오. 데이터가 결정을 명확하게 만들어 줄 것입니다.
