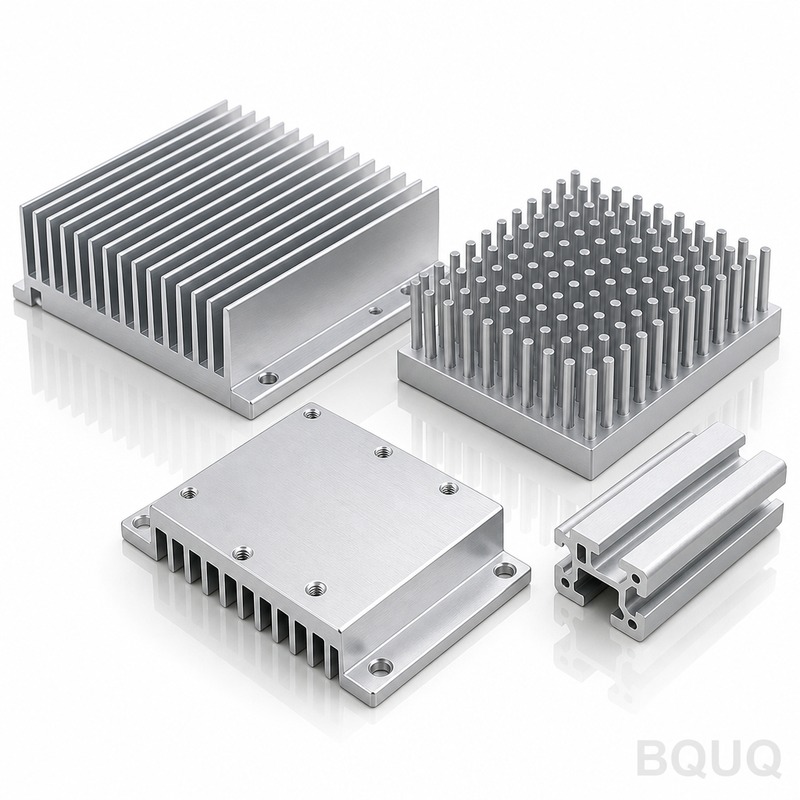

LED 방열판 설계가 수명과 성능에 중요한 이유는 무엇인가?
직접적인 답변은 LED 방열판 설계가 LED 칩의 접합 온도(Tj)를 결정하며, Tj가 10°C 낮아질 때마다 다이오드의 작동 수명이 두 배로 늘어난다는 것입니다. 적절히 설계된 열 경로가 없으면 50,000시간으로 정격된 LED도 가속화된 광속 감쇠와 치명적인 솔더 조인트 피로로 인해 10,000시간 미만에서 고장날 수 있습니다. 효과적인 열 관리는 액세서리가 아니라 모든 LED 조명 시스템의 투자 수익률을 결정하는 핵심 요소입니다.
고출력 LED의 최대 안전 접합 온도는 얼마인가?
대부분의 고출력 LED의 최대 허용 접합 온도는 120°C이지만, 85°C 이상에서 연속 작동하면 상당한 성능 저하가 발생합니다. 예를 들어, 25°C에서 1150루멘으로 정격된 Cree XP-G3 LED는 Tj가 110°C로 상승하면 약 900루멘으로 떨어집니다. 조명공학회(IES)의 산업 표준은 50,000시간(L70)의 정격 수명을 위해 Tj를 85°C 미만으로 유지할 것을 권장합니다. 105°C에서 작동하면 L70 정격이 약 15,000시간으로 줄어들어 유효 수명이 70% 감소합니다. 따라서 열 설계 목표는 최대 주변 온도(일반적으로 실내 40°C~50°C)에서 Tj를 85°C 미만으로 유지하는 접합-주변 열저항(Rth j-a)이어야 합니다.
열 발생은 LED 패키지와 솔더 조인트에 어떤 영향을 미치는가?
LED 내부의 열 발생은 전기적 비효율의 직접적인 결과입니다. 일반적으로 입력 전력의 70%는 빛이 아닌 열로 변환됩니다. 이 열은 p-n 접합에 집중되며 다이 부착부, 열 패드, 솔더 조인트를 통해 방열판까지 흘러야 합니다. LED 패키지(세라믹의 경우 보통 6 ppm/°C)와 PCB(알루미늄의 경우 일반적으로 17 ppm/°C) 사이의 열팽창계수(CTE) 불일치가 높은 온도 사이클과 결합되면 솔더 조인트 피로가 발생합니다. 3W LED의 경우, 제대로 설계되지 않은 열 경로는 솔더 지점에서 주변 온도보다 30°C 높은 온도 상승을 유발하여 5,000회의 열 사이클 후에 미세 균열이 생길 수 있습니다. 적절한 방열판은 솔더 지점 온도 상승을 15°C 미만으로 제한하여 기계적 연결 수명을 50,000회 이상으로 연장합니다.
비용 대비 최상의 열 성능을 제공하는 방열판 재료는 무엇인가?
방열판 재료 선택은 열전도율, 무게, 제조 비용 사이의 균형입니다. 아래 표는 BQUQ가 CNC 가공 및 스탬핑 공정에서 사용하는 세 가지 가장 일반적인 재료를 비교합니다.
| 재료 | 열전도율 (W/mK) | kg당 상대 비용 | 최적 제조 방법 | 일반적인 용도 |
| 알루미늄 6063-T5 | 201 | 1.0 | 압출 + CNC | 표준 LED 다운라이트 |
| 알루미늄 1050 (스탬핑) | 231 | 0.9 | 금속 스탬핑 | 대량 생산, 얇은 핀 |
| 구리 C11000 | 398 | 3.5 | CNC 가공 | 고광속 COB LED |
| 다이캐스트 ADC-12 | 96 | 0.8 | 다이캐스팅 | 복잡한 저가 하우징 |
알루미늄 6063-T5는 열전도율(201 W/mK)과 저비용의 좋은 균형을 제공하므로 업계 표준입니다. 10W 미만의 대량 생산 애플리케이션의 경우, 스탬핑 알루미늄 핀(1050 합금)이 약 $800~$1,500의 낮은 금형 비용과 소형 스탬핑 부품당 $0.50의 단가로 인해 선호됩니다. 50W 이상의 LED 어레이의 경우, 구리 인서트는 알루미늄보다 비용이 3.5배 높음에도 불구하고 확산 저항을 40% 줄여주기 때문에 자주 사용됩니다.
방열판 형상과 표면적은 냉각 효율에 어떤 영향을 미치는가?
방열판의 주요 기능은 공기 흐름 저항을 최소화하면서 대류 표면적을 최대화하는 것입니다. 100mm x 100mm의 평평한 알루미늄 판은 20°C 온도 상승에서 약 10W를 방출할 수 있지만, 20mm 높이의 핀 20개를 추가하면 표면적이 0.01m²에서 0.09m²로 증가하여 자연 대류条件下 35W를 방출할 수 있습니다. 핀 간격은 중요합니다. 자연 대류의 경우, 공기가 경계층 질식 없이 자유롭게 상승할 수 있도록 최적 핀 간격은 6.5mm~8mm입니다. 강제 대류(팬)의 경우 핀 간격을 3mm~4mm로 줄일 수 있습니다. 경험칙으로, 자연 대류의 경우 방열판 부피는 방출되는 열 와트당 5~10cm³이어야 합니다. 10W LED의 경우, 70cm³의 부피와 120cm²의 표면적을 가진 압출 방열판은 25°C 주변 온도에서 케이스 온도를 65°C로 유지합니다.
열계면재료(TIM)가 방열판 성능에 미치는 영향은 무엇인가?
열계면재료(TIM)는 LED MCPCB와 방열판 사이의 층으로, 열 경로에서 종종 병목 지점이 됩니다. 공극이 있는 건조한 계면의 열저항은 0.1~0.2°C/W인 반면, 5 W/mK 전도율의 고품질 서멀 페이스트는 이를 0.02°C/W로 줄입니다. 10W LED의 경우, 이 차이는 Tj를 1.8°C 낮추며, 이는 약 3,500시간의 추가 수명으로 이어집니다. 상변화 재료는 진동이 심한 환경에서 권장되며, 서멀 패드(1.0 W/mK)는 간단한 조립에 적합하지만 적절한 접촉을 위해 20% 더 많은 표면 압력이 필요합니다. BQUQ에서는 50마이크로미터 미만의 본드 라인 두께를 보장하기 위해 TIM에 최소 20 PSI의 클램핑 압력을 지정합니다.
맞춤형 LED 방열판의 설계 및 제조 비용은 얼마인가?
맞춤형 LED 방열판의 비용은 제조 공정과 생산 수량에 크게 좌우됩니다. 스탬핑 알루미늄 방열판의 경우 초기 금형 비용은 $1,000~$2,500이며, 10,000개 이상의 수량에서 단가는 $0.80입니다. CNC 가공 방열판은 금형 비용이 없지만 단가가 더 높습니다. 일반적인 100mm 직경의 핀형 원형 방열판은 500개 기준 개당 $4.50이며, 2,000개에서는 $2.80으로 낮아집니다. 압출 방열판의 금형 비용은 $2,000~$3,500이며, 100mm 프로파일의 단가는 $1.20까지 낮아질 수 있습니다. LED 홀더와 나사를 포함한 완전한 솔루션의 경우 엔지니어링 설계 비용은 $500~$1,500이지만, BQUQ는 일반적으로 5,000개 이상의 생산 주문에 대해 이 비용을 면제합니다.
LED에 수동 냉각보다 강제 대류를 선택해야 하는 경우는 언제인가?
강제 대류(팬 또는 능동 공기 흐름 사용)는 수동 냉각에 필요한 방열판 부피가 제품 외관 제한을 초과할 때 필요합니다. 자동차 헤드라이트나 산업용 하이베이 조명기구와 같이 주변 온도가 50°C 이상인 경우, 20W LED의 수동 냉각에는 200cm³의 방열판이 필요할 수 있으며 이는 종종 너무 부피가 큽니다. 이러한 경우, 40mm 팬과 결합된 더 작은 방열판(100cm³)이 동일한 열을 방출하면서 케이스 온도를 10°C 더 낮출 수 있습니다. 그러나 팬은 신뢰성 문제를 도입합니다. 표준 슬리브 베어링 팬의 수명은 30,000시간으로 LED의 50,000시간 정격보다 짧습니다. 40,000시간 이상의 수명이 필요한 애플리케이션에서는 수동 냉각이 필수적이거나, 이중화 팬이 있는 하이브리드 설계를 구현해야 합니다.
FAQ
LED 와트당 방열판 크기의 "경험칙"은 무엇인가?
수동 냉각의 경우, 방열판 부피는 LED 전력 와트당 약 8~10입방센티미터여야 합니다. 이는 주변 온도보다 약 25°C 높은 온도 상승을 보장하며, 일반적인 실내 환경에서 접합 온도를 85°C 미만으로 유지합니다.
방열판이 LED에 비해 너무 클 수 있는가?
네, 과도하게 큰 방열판은 비효율적이고 비용이 많이 들지만 전기적으로 해롭지는 않습니다. 한계점을 넘어서면 한계 효용이 감소합니다. 표면적을 20% 늘려도 대류 제한으로 인해 열저항은 약 5%만 개선됩니다.
주변 온도는 필요한 방열판 설계에 어떤 영향을 미치는가?
주변 온도가 1°C 상승할 때마다 LED의 접합 온도도 동일하게 상승하여 수명이 약 10% 감소합니다. 주변 온도가 25°C 대신 40°C인 경우, 동일한 Tj를 유지하려면 방열판의 열저항을 30% 줄여야 합니다.
알루미늄 LED 방열판에 아노다이징이 필요한가?
아노다이징은 열 성능에 반드시 필요한 것은 아닙니다. 산화층(얇은 경우)은 0.01°C/W의 저항만 추가하기 때문입니다. 그러나 내식성과 방사율을 0.1(순수 알루미늄)에서 0.9(검정 아노다이징)로 높이기 위해 권장되며, 이는 밀폐형 조명기구에서 복사 열 전달을 15% 개선합니다.
L70과 L50 수명 정격의 차이는 무엇인가?
L70은 LED 출력이 초기 광속의 70%로 감쇠된 시점을 나타내며, L50은 50% 감쇠를 나타냅니다. Tj를 85°C로 유지하는 방열판은 50,000시간에서 L70을 달성할 수 있지만, L50 정격은 70,000시간까지 연장될 수 있습니다. 대부분의 상업용 보증은 L70을 기준으로 합니다.
금속 스탬핑으로 충분한 표면적의 방열판을 생산할 수 있는가?
네, 스탬핑 방열판은 핀 높이 대 두께의 종횡비 4:1을 달성할 수 있지만 핀 높이는 15mm~20mm로 제한됩니다. 더 높은 성능을 위해 BQUQ는 스탬핑-적층 공정을 사용하여 얇은 시트를 쌓아 압출 프로파일보다 30% 더 높은 핀 밀도를 만듭니다.
결론
방열판 설계와 LED 수명 사이의 상관관계는 절대적입니다. 접합 온도를 10°C 낮추면 작동 수명이 두 배가 됩니다. 올바른 재료, 형상, 제조 공정을 선택하는 것은 열 물리학과 비용 엔지니어링의 균형입니다. 견고한 솔루션을 위해 낮은 열저항 경로를 우선시하고, TIM 적용을 검증하며, 폼팩터가 허용할 때마다 수동 냉각을 선택하십시오. LED 방열판에 대한 열 시뮬레이션이나 프로토타입 견적이 필요하시면 BQUQ 엔지니어링 팀에 문의하십시오. 12시간 이내에 응답해 드립니다. 이메일: sc@bquq.com 또는 WhatsApp: +86 13713157787. 당사 웹사이트 www.bquq.com에서 열 설계 가이드를 다운로드하실 수 있습니다.
