스탬핑 부품의 초도품 검사: 무엇을 확인해야 하는가
간단한 답변: 스탬핑 부품의 초도품 검사(FAI)는 시제품이 아닌 양산 의도 금형에서 생산된 부품을 대상으로 도면 전체 — 모든 치수, 공차, 버 한계, 소재 등급 및 표면 처리 — 를 검증해야 합니다. 스트립, 부품, 공정을 확인하십시오: 소재 인증, 금형 세팅, 블랭크 레이아웃, 벤딩 각도, 홀 위치, 버 높이, 평탄도, 도금 두께 및 최소 30개의 연속 부품에 대한 공정 능력 검증. FAI 보고서가 도면과 일치하고, 샘플이 보관되며, 금형이 문서화된 설정에 고정된 경우에만 승인하십시오. 견적 단계에는 12 영업시간, 신규 프로그레시브 금형의 전체 FAI 패키지에는 3-10 영업일을 예상하십시오.
초도품 검사는 "금형이 작동한다"와 "우리가 이것을 수천 개 납품할 수 있다" 사이의 관문입니다. 스탬핑 부품의 경우 많은 가공 부품보다 위험이 더 큽니다. 프로그레시브 금형은 수십 개의 형상을 경화강에 한 번에 고정시키기 때문입니다. 홀이 0.05 mm 벗어나면 프로그램을 조정하는 것이 아니라 금형 인서트를 연삭해야 합니다.
이 가이드는 스탬핑 금속 부품에 대한 엄격한 FAI가 실제로 무엇을 포함하는지, 무엇을 측정하고 무엇을 문서화해야 하는지, 그리고 느슨한 초도품 검토에서 가장 자주 빠져나가는 실패 모드를 다룹니다.
스탬핑 부품의 초도품 검사란 무엇인가?
초도품 검사는 양산 툴링 설정에서 생산된 첫 부품이 모든 엔지니어링 요구사항을 준수하는지 공식적으로 문서화된 검증입니다. 스탬핑의 경우 금형, 프레스, 코일, 윤활제 및 작업자 설정이 모두 양산 의도 상태여야 합니다 — 수작업으로 만든 샘플이나 소프트 툴 시제품이 아닙니다.
FAI 보고서는 기록입니다. 일반적으로 다음을 포함합니다:
- 검증 중인 도면 리비전 및 부품 번호
- 번호가 매겨진 특성이 표시된 풍선 도면
- 모든 풍선 치수에 대한 측정값, 공차 및 합격/불합격
- 소재 및 표면 처리 인증서
- 육안 및 기능 검사 (버, 균열, 코팅, 스프링백)
- 사용된 측정 장비, 교정 상태 포함
- 서명 및 날짜가 기입된 보관용 초도품 샘플
자동차, 의료 또는 항공우주 공급망의 경우 FAI는 일반적으로 PPAP 또는 유사한 제출로 이어집니다. 산업 및 소비자 전자제품 구매자의 경우에도 잘 만들어진 FAI 보고서는 가장 저렴한 보험이 됩니다: 금형이 아직 연하고, 작업대 위에 있으며, 수정 비용이 저렴할 때 금형 문제를 잡아냅니다.
FAI vs. PPAP vs. 레이아웃 검사
이 용어들은 혼동되기 쉽습니다. FAI는 첫 양산 부품의 치수 및 육안 검증입니다. PPAP는 FAI와 공정 흐름, PFMEA, 관리 계획, 공정 능력 연구 및 샘플 부품을 포함하는 더 넓은 제출 패키지입니다. 레이아웃 검사는 모든 도면 특성에 대한 전체 치수 검사로, 본질적으로 FAI의 치수 핵심입니다. 공급업체가 "레이아웃을 했다"고 말하면 양산 툴링에서 했는지, 보고서에 서명이 있는지 물어보십시오.
스탬핑 금속 부품을 위한 핵심 FAI 체크리스트
아래 표는 BQUQ에서 스탬핑 부품에 사용하는 작업 체크리스트입니다. 부서가 아닌 검사 대상별로 구성되어 있습니다.
| 카테고리 | 확인 사항 | 일반적인 합격 기준 |
|---|---|---|
| 소재 | 등급, 조질, 두께, 코일 폭, 밀 인증서 | 도면 기준; 코일 공차 내 두께 |
| 스트립 / 블랭크 | 블랭크 크기, 네스팅, 버 방향, 캐리어 폭 | 스트립 레이아웃 기준; 에지 균열 없음 |
| 중요 치수 | 홀 직경, 피치, 벤딩 각도, 전체 길이 | 도면 기준; 풍선 치수 100% 측정 |
| 프로파일 / 형상 | 평탄도, 뒤틀림, 캠버, 벤딩 반경, 스프링백 | 도면 또는 합의된 외관 기준 |
| 버 | 전단 에지의 버 높이, 방향성 버 면 | 일반적으로 ≤ 0.05 mm (별도 지정 없는 경우) |
| 표면 | 스크래치, 금형 자국, 갈링, 오렌지 필, 찌그러짐 | 승인된 경계 샘플 기준 |
| 코팅 / 표면 처리 | 도금 두께, 밀착력, 납땜성, 색상 | 사양 기준; XRF 또는 쿨롱 테스트 데이터 |
| 기능 | 삽입력, 접촉 저항, 상대 부품과의 끼워맞춤 | 도면 또는 기능 사양 기준 |
| 공정 | 금형 세팅 시트, 프레스 톤수, 윤활, 스트로크 속도 | 문서화 및 고정 |
| 문서 | 풍선 도면, FAI 보고서, 인증서, 샘플 보관 | 서명, 날짜, 리비전 관리 |
이 표에서 두 행은 가장 흔히 과소 지정되므로 강조할 가치가 있습니다: 버와 평탄도. 구매자는 종종 도면에 숫자 없이 "디버링"이라고만 씁니다. 이는 금형 제작자와 검사자에게 결정을 맡기며, 다음 주문에서 다르게 해석될 것입니다.
버 사양: 도면에 숫자를 기입하십시오
버 높이는 금형 클리어런스, 펀치 날카로움 및 소재의 함수입니다. 합리적인 클리어런스로 작동하는 잘 유지보수된 프로그레시브 금형은 일반적으로 얇은 강판에서 버 높이를 0.05 mm 이하로 유지하지만, 이는 일반적인 수치이지 보장이 아닙니다 — 소재, 두께 및 툴의 스트로크 수에 따라 달라집니다.
버 높이를 최대값으로 지정하고, 버가 허용되는 면을 지정하십시오. 많은 어셈블리에서 버 방향은 버 크기보다 더 중요합니다. 잘못된 면의 버는 상대 접촉부를 방해하거나 인접 부품의 코팅을 긁을 수 있기 때문입니다.
평탄도, 뒤틀림 및 캠버
스탬핑 부품은 완벽하게 평평한 경우가 거의 없습니다. 코일에는 잔류 응력이 있고, 모든 전단과 벤딩은 이를 재분배합니다. 평탄도를 정의된 영역에 대한 측정값으로 정의하고, 캠버를 스트립 길이 방향의 편차로 정의하십시오. 어셈블리가 적층에 민감한 경우 — 심, 스페이서, 리드 프레임 또는 접촉 스프링을 생각해보십시오 — 평탄도는 종종 홀 직경이 아니라 실제 수율을 좌우하는 특성입니다.
어떤 치수가 실제로 가장 중요한가?
모든 특성이 동일한 위험을 가지지는 않습니다. 유용한 FAI는 도면 순서가 아닌 기능별로 우선순위를 정합니다. 아래 표는 스탬핑 부품 특성을 일반적으로 분류하는 방법을 보여줍니다.
| 등급 | 정의 | 예시 | 검사 수준 |
|---|---|---|---|
| 중요 | 안전, 끼워맞춤 또는 기능에 영향; 실패 시 조립 중단 | 상대 홀 피치, 접촉 형상, 터미널 폭 | 100% 측정, 공정 능력 연구 |
| 주요 | 조립 또는 고객 끼워맞춤에 영향 | 전체 길이, 벤딩 각도, 버 높이 | FAI에서 측정 + 주기적 SPC |
| 경미 | 외관 또는 비기능 | 표면 금형 자국, 로고 위치 | 경계 샘플 대비 육안 검사 |
| 참조 | 검사하지 않음, 정보 제공 | 이론적 벤딩 허용량, 블랭크 무게 | 측정하지 않음 |
실용적인 요점: 40개의 경미한 치수를 측정하고 두 개의 중요한 상대 형상을 건너뛰는 초도품 보고서는 쓸모없는 것보다 나쁩니다 — 잘못된 확신을 만듭니다. 금형을 절단하기 전에 공급업체가 기능에 중요한 특성을 식별하도록 하고, FAI 보고서가 적절한 기기로 이를 측정하는지 확인하십시오.
금형 제작 선택이 어떤 특성을 유지할 수 있는지에 대한 더 깊은 내용은 프로그레시브 금형 스트립 레이아웃 기사를 참조하십시오.
FAI 보고서 패키지에 무엇이 포함되어야 하는가?
스탬핑 부품의 완전한 FAI 패키지는 단일 리비전 관리 문서 세트로 도착해야 합니다. 다음을 요청하십시오:
1. 풍선 도면 — 모든 특성에 번호가 매겨져 보고서와 줄별로 일치.
2. 치수 결과 표 — 공칭, 공차, 실제, 편차, 합격/불합격.
3. 소재 인증서 — 사용된 코일에 추적 가능한 히트 번호가 있는 밀 인증서.
4. 표면 처리 인증서 — 도금 두께 판독값, 해당되는 경우 밀착력 테스트 결과.
5. 육안 검사 기록 — 서명된 경계 샘플 또는 사진 세트 포함.
6. 공정 능력 데이터 — 연속 부품 실행에서 중요한 특성에 대한 Cp/Cpk.
7. 금형 세팅 기록 — 프레스, 톤수, 셧 높이, 피드 길이, 윤활.
8. 보관 샘플 — 최소 하나의 초도품 부품, 라벨 부착 및 보관.

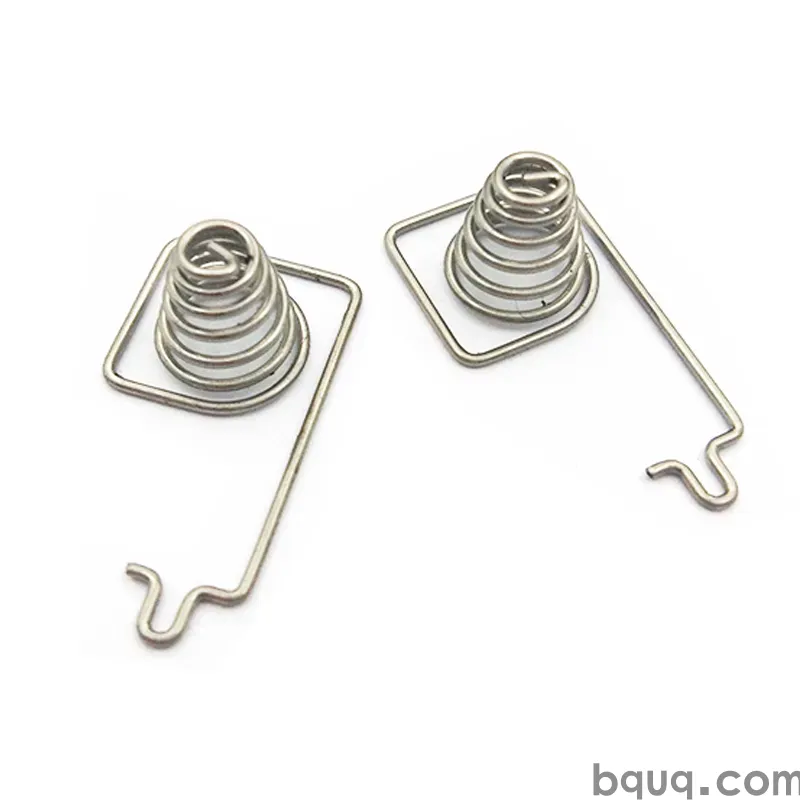

스탬핑 터미널 또는 접촉부를 소싱하는 경우 표면 처리 및 기능 행이 추가 비중을 가집니다. 릴 전체의 도금 두께 변화는 삽입력과 접촉 저항을 변화시킬 수 있으므로 FAI는 중간에서 하나의 부품이 아닌 스트립의 여러 위치에서 판독값을 포함해야 합니다. 스탬핑 터미널 및 접촉부 페이지는 커넥터 및 배터리 접촉 부품에 대한 검증 구조를 다룹니다.
몇 개의 부품을 측정해야 하는가?
단일 부품은 공정에 대해 아무것도 증명하지 않습니다; 단지 하나의 부품이 존재했음을 증명할 뿐입니다. 의미 있는 FAI를 위해 동일한 설정에서 최소 30개의 연속 부품을 중요한 특성에 대해 측정하고, 전체 풍선 치수 세트에 대해 최소 5-10개의 부품을 측정하십시오. 30개 부품 실행은 대략적인 공정 능력 그림을 제공합니다 — 공정이 중심에 있는지 또는 공차 한계로 드리프트하는지 확인하기에 충분합니다.
매우 높은 볼륨 프로그램의 경우 가장 중요한 두세 가지 특성에 대해 100개 이상의 더 긴 실행이 합리적입니다. 30개 연구는 통계적으로 견고한 Cpk가 아닌 지표적 공정 능력 추정치를 제공하므로 스크리닝 도구로 취급하십시오.
FAI가 잡아야 할 일반적인 실패 모드
좋은 FAI는 스탬핑에서 실제로 잘못되는 것을 중심으로 설계됩니다. 수입 초도품을 검토할 때 가장 자주 보는 문제:
- 금형 클리어런스 과대 — 찢어진 전단 에지, 과도한 버, 불량한 에지 마감.
- 금형 클리어런스 과소 — 2차 전단, 슬리버, 빠른 펀치 마모.
- 홀드다운 또는 스프링 압력 부족 — 뒤틀림, 캠버, 일관성 없는 벤딩 각도.
- 스프링백 미보상 — 고강도 소재에서 공차를 벗어나는 벤딩 각도.
- 스트립 피드 오류 — 프로그레시브 피치 드리프트로 인한 누적 홀 위치 오류.
- 파일럿 정렬 불량 — 한 부품에서는 FAI를 통과하지만 릴 끝에서 실패하는 중심에서 벗어난 홀.
- 갈링 — 금형 면에 소재가 붙어 실행 중 악화되는 스크래치로 보임.
- 코일 두께 변화 — 코일 시작에서 통과하고 끝에서 실패하는 치수.
마지막 두 가지는 FAI가 하나의 편리한 절단 조각이 아닌 코일 전체에서 샘플링해야 하는 이유입니다. 공급업체가 처음 몇 미터의 부품만 측정하면 공정을 검증한 것이 아니라 설정을 검증한 것입니다.
생산 시작 후 이러한 문제를 진단하는 체계적인 접근은 스탬핑 금형 문제 해결을 참조하십시오.
BQUQ가 초도품 검사를 실행하는 방법
BQUQ는 ISO9001 아래 둥관의 한 공장에서 네 개의 생산 라인을 운영합니다: ±0.005 mm의 CNC 가공, 금속 스탬핑, 맞춤 스프링 및 방열판 생산. 스탬핑, 스프링 성형 및 가공이 한 지붕 아래 있기 때문에 탭 홀 또는 성형 스프링 레그가 필요한 스탬핑 브래킷은 느슨한 부품이 아닌 완전한 어셈블리로 검증될 수 있습니다 — 대부분의 교차 공정 공차 누적이 숨는 곳입니다.
신규 스탬핑 부품에 대한 FAI 워크플로:
1. 도면 검토 — 견적 전에 누락된 버, 평탄도 및 표면 처리 사양을 표시합니다.
2. DFM 피드백 — 공차 및 형상 권장 사항, 일반적으로 12 영업시간 견적 창 내에.
3. 금형 제작 및 초도품 — 양산 의도 툴링에서 부품 추출.
4. 치수 및 육안 FAI — 풍선 도면, 측정 결과, 보관 샘플.
5. 공정 능력 실행 — 중요한 특성에 대해 30개 이상 연속 부품.
6. 승인 및 출시 — 고정된 세팅 시트, 리비전 관리 보고서, 유연한 MOQ 생산.
브래킷 및 장착 하드웨어의 경우 FAI는 일반적으로 홀 위치, 평탄도 및 버 방향에 달려 있습니다 — 부품이 평평하게 앉고 재작업 없이 조립되는지를 결정하는 세 가지입니다. 자세한 내용은 스탬핑 브래킷 및 마운트 페이지에 있습니다.
소싱 지역을 비교하거나 중국 스탬핑 프로그램이 무엇을 포함하는지 더 넓은 시각이 필요하면 맞춤 금속 스탬핑 가이드가 툴링, 리드 타임 및 문서 기대치를 안내합니다.
자주 묻는 질문
Q: 초도품 검사는 언제 수행해야 합니까?
A: FAI는 신규 금형 제작 후, 도면 특성에 영향을 미치는 금형 수리 또는 인서트 교체 후, 다른 프레스로 툴 이동 후, 부품 또는 소재에 대한 엔지니어링 변경 후에 수행됩니다. 툴이 장기간 유휴 상태였다면 새로운 생산 캠페인 시작 시에도 표준입니다. 원칙은 간단합니다: 치수를 이동시킬 수 있는 모든 변경은 납품 전에 재검증이 필요합니다.
Q: 스탬핑 FAI에서 몇 개의 부품을 측정해야 합니까?
A: 최소 5-10개의 부품에 대해 전체 풍선 치수 세트를 측정하고, 중요한 특성에 대한 공정 능력을 위해 30개 이상의 연속 부품을 실행하십시오. 두께 및 조질 변화를 포착하기 위해 한 위치가 아닌 코일 전체에서 샘플링하십시오. 30개 연구는 통계적으로 견고한 Cpk가 아닌 지표적 공정 능력 추정치를 제공하므로 스크리닝 도구로 취급하고 지속적인 SPC로 이어가십시오.
Q: 스탬핑 금속 부품에서 허용되는 버 높이는 얼마입니까?
A: 보편적인 숫자는 없습니다 — 소재, 두께, 기능 및 상대 어셈블리에 따라 다릅니다. 얇은 강판 및 황동 부품의 경우 일반적인 생산 목표는 버 높이 0.05 mm 이하이지만, 이는 허용된 버 면과 함께 최대값으로 도면에 기재되어야 합니다. 도면에 "디버링"만 있다면 공급업체 간 및 생산 실행 간에 일관성 없는 해석을 예상하십시오.
Q: FAI가 지속적인 검사를 대체합니까?
A: 아닙니다. FAI는 시작 시 공정이 능력이 있음을 검증하지만, 능력을 유지한다고 보장하지 않습니다. 스탬핑 툴은 마모되고, 펀치는 치핑되며, 클리어런스는 실행 중에 벌어집니다. FAI는 공정 중 검사, 주기적 치수 샘플링 및 문서화된 금형 유지보수 간격이 있는 관리 계획으로 뒷받침되어야 합니다. 높은 볼륨 프로그램의 경우 FAI 검토 중 식별된 중요한 특성에 SPC를 추가하십시오.
Q: FAI와 레이아웃 검사의 차이점은 무엇입니까?
A: 레이아웃 검사는 모든 도면 특성에 대한 전체 치수 측정입니다. FAI는 더 넓습니다: 치수 검증을 소재 및 표면 처리 인증, 육안 및 기능 검사, 공정 문서 및 보관 샘플과 결합하며, 모두 양산 의도 툴링에서 수행됩니다. 실제로 레이아웃 보고서는 종종 FAI 패키지의 치수 섹션을 구성하며, 둘은 함께 제출됩니다.
