자동차 스프링: 밸브, 리턴 및 센서 스프링
간단한 답변: 자동차 스프링은 세 가지 기능군으로 나뉩니다 — 수십억 번의 고응력 사이클을 견뎌야 하는 밸브 스프링, 수백만 번의 짧은 스트로크에서 반복 가능한 힘을 제공해야 하는 리턴 스프링, 그리고 거의 이동 없이 정밀하고 안정적인 하중을 유지해야 하는 센서 스프링. 일반적인 밸브 스프링은 오일 템퍼드 또는 크롬 실리콘 와이어에 쇼트 피닝과 핫 프리셋을 적용합니다. 리턴 스프링은 종종 스테인리스 또는 뮤직 와이어를 사용하며, 센서 스프링은 일반적으로 내식성과 낮은 자기 간섭을 위해 스테인리스 강을 사용합니다. BQUQ는 중국 동관의 ISO9001 공장에서 세 가지 모두를 생산하며, CNC 가공 스프링 관련 부품에서 ±0.005 mm를 유지하고 12 근무 시간 내에 맞춤형 스프링 프로그램을 견적합니다.
자동차 스프링은 차량 내부에서 실제로 무엇을 하고 있나요?
현대 자동차에는 수백 개의 스프링이 있습니다. 대부분 구매자에게 보이지 않지만, 각각은 안전 관련 또는 기능에 중요한 부품입니다. 이들은 세 가지 주요 역할로 나뉩니다:
- 에너지 저장 및 방출 — 밸브 스프링, 클러치 스프링, 브레이크 리턴 스프링.
- 위치 또는 예압 유지 — 센서 스프링, 커넥터 스프링, 시트 및 트림 스프링.
- 메커니즘을 알려진 상태로 복귀 — 스로틀 리턴 스프링, 페달 리턴 스프링, 액추에이터 리턴 스프링.
엔지니어링 문제는 각각 다릅니다. 밸브 스프링은 고온에서 극한의 반복 응력을 견뎌야 합니다. 리턴 스프링은 저렴하고 일관되며 작은 변위의 긴 수명 동안 신뢰할 수 있어야 합니다. 센서 스프링은 치수적으로 안정적이고 화학적으로 불활성이어야 합니다. 왜냐하면 드리프트하는 센서 스프링은 드리프트하는 센서 판독값이 되기 때문입니다.
세 가지 제품군이 다르게 지정되는 이유
| 제품군 | 일반적인 와이어 | 하중 특성 | 주요 고장 모드 | 핵심 사양 동인 |
|---|---|---|---|---|
| 밸브 스프링 | 크롬 실리콘, 오일 템퍼드 | 고응력, 고주파 | 피로, 처짐, 공진 | 피로 수명, 레이트 공차 |
| 리턴 스프링 | 뮤직 와이어, 스테인리스 | 저응력, 많은 짧은 스트로크 | 세트, 부식, 마모 | 자유 길이, 길이에서의 하중 |
| 센서 스프링 | 스테인리스 (302/304/316) | 매우 낮은 이동, 거의 정적 | 하중 드리프트, 부식 | 하중 정밀도, 재료 안정성 |
이 표는 전체 기사의 축소판입니다. 아래의 모든 내용은 한 행씩 확장합니다.
밸브 스프링: 엔진에서 가장 열심히 일하는 스프링
밸브 스프링은 실린더 헤드와 리테이너 사이에 위치하여 캠 프로파일에 대해 분당 수천 번 밸브를 닫습니다. 4행정 엔진에서 6,000 rpm에서 각 밸브 스프링은 분당 약 3,000회 사이클을 수행합니다 — 운전 시간당 약 180,000 사이클입니다.
재료 선택
크롬 실리콘 합금강(종종 크롬 실리콘 또는 CrSi라고 함)은 가솔린 엔진 밸브 스프링의 기본 재료입니다. 왜냐하면 높은 피로 강도와 고온에서의 우수한 처짐 저항을 결합하기 때문입니다. 오일 템퍼드 탄소강은 저응력 및 저비용 응용 분야에 사용됩니다. 극한 조건 또는 고온 틈새 시장에서는 특수 합금이 등장하며, 우리는 Hastelloy 및 Inconel 스프링에 대한 노트에서 이 제품군을 별도로 다룹니다.
밸브 스프링이 살아남게 하는 세 가지 공정
1. 쇼트 피닝 — 제어된 매체로 표면을 폭격하여 압축 잔류 응력을 유도하여 피로 균열 시작을 지연시킵니다. 이는 밸브 스프링에서 가장 영향력이 큰 단일 공정 단계입니다.
2. 핫 프리셋 (핫 세팅 / 스크래깅) — 스프링을 온도에서 규정된 높이로 압축하여 첫 번째 사이클의 "세트"가 엔진이 아닌 공장에서 발생하도록 합니다. 우리는 핫 프리셋 공정에 대한 기사에서 메커니즘을 설명합니다.
3. 연삭 및 방향 — 닫힌 연삭 끝은 평평한 베어링 표면을 제공하고 하중 하에서 스프링을 수직으로 유지합니다.
밸브 스프링 도면에 지정해야 할 사항
| 매개변수 | 중요한 이유 | 일반적인 공차 범위 |
|---|---|---|
| 와이어 직경 | 레이트와 응력 설정 | 일반적으로 ±0.02 mm |
| 자유 길이 | 설치 높이의 기준 | 일반적으로 ±0.5 mm |
| 설치 높이에서의 하중 | 밸브 시트 압력을 직접 제어 | 일반적으로 ±5% |
| 개방 높이에서의 하중 | 노즈 압력 및 플로트 저항 제어 | 일반적으로 ±5% |
| 레이트 (N/mm) | 두 하중 지점 사이의 기울기 | 일반적으로 ±5% |
| 직각도 | 밸브의 측면 하중 방지 | 일반적으로 1.5°–2.5° |
| 표면 상태 | 피로 시작 지점 | 쇼트 피닝, 이음매 없음 |
위의 공차는 생산 자동차 스프링에 대한 지표입니다. 더 좁은 범위도 가능하지만 비용이 증가하며 습관이 아닌 엔진의 민감도에 의해 정당화되어야 합니다.

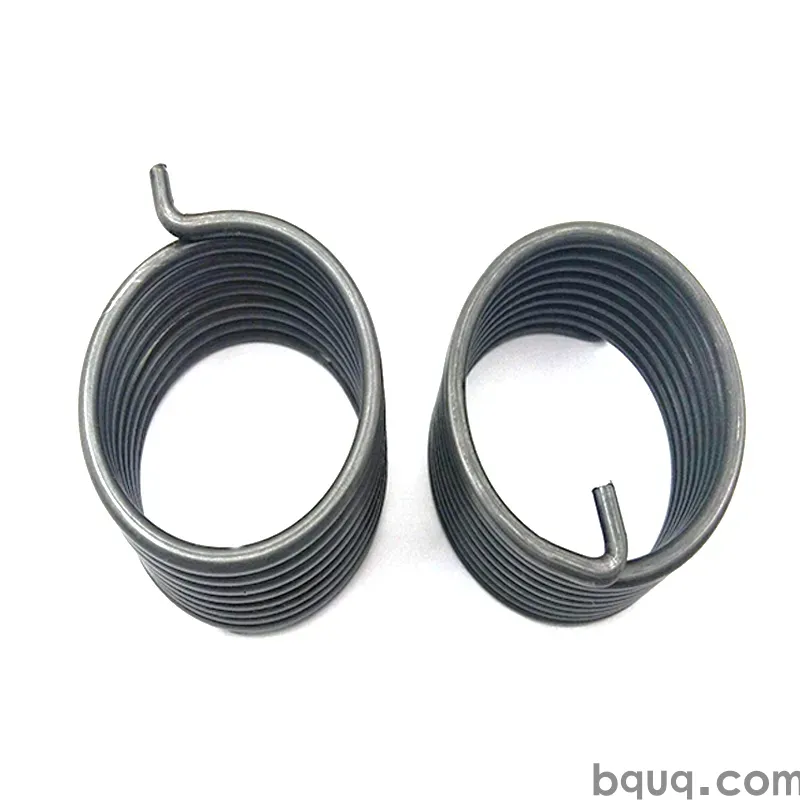

리턴 스프링: 값싼 부품이지만 비싼 고장 모드
리턴 스프링은 어디에나 있습니다 — 스로틀 바디, 브레이크 및 클러치 페달, 주차 브레이크 메커니즘, 시트 래치, 도어 핸들, 액추에이터 암, EV 충전 포트 커버. 일반적으로 저응력이지만, 아무도 재검증하지 않는 부품인 경우가 많으며, 이것이 바로 현장에서 고장나는 이유입니다.
세 가지 실제 위험
- 영구 세트. 조립 중에 솔리드 또는 거의 솔리드로 압축된 리턴 스프링은 자유 길이를 잃고 복귀를 멈춥니다. 이는 설계 오류而非 제조 오류, 그리고 우리가 보는 가장 흔한 리턴 스프링 불만입니다.
- 부식. 하부, 엔진 베이 및 도어 캐비티 스프링은 염수 분무, 결로 및 도로 화학 물질에 노출됩니다. 도금되지 않은 뮤직 와이어는 녹슬 것입니다. 스테인리스 또는 도금된 탄소강이 해결책입니다.
- 끝 부분의 마모. 연삭되지 않은 끝이 스탬핑 브래킷에 문지르는 리턴 스프링은 두 부품 모두를 마모시킵니다.
뮤직 와이어, 스테인리스 및 도금 탄소강 중 선택
| 옵션 | 내식성 | 비용 | 최적 용도 |
|---|---|---|---|
| 뮤직 와이어 (ASTM A228) | 도금하지 않으면 불량 | 최저 | 건조한 내부 메커니즘 |
| 아연 또는 니켈 도금 뮤직 와이어 | 보통 | 낮음 | 일반 엔진 베이 및 캐빈 |
| 302/304 스테인리스 | 양호에서 우수 | 보통 | 외부, 습한, 세척 지역 |
| 17-7PH 스테인리스 | 우수 + 고강도 | 높음 | 고응력 + 부식성 조합 |
고강도 스테인리스 리턴 스프링의 경우, 석출 경화 등급이 프리미엄 가치가 있습니다. 우리는 17-7PH 스프링 강 가이드에서 비교합니다.
리턴 스프링 고장을 방지하는 설계 규칙
- 최대 작동 변위를 솔리드 높이에서의 변위의 약 60–70% 미만으로 유지하십시오. 더 높은 값은 세트를 유발합니다.
- 닫힌 끝을 사용하고, 스프링이 단단한 평평한 표면에 베어링되는 경우 연삭 끝을 사용하십시오.
- 자유 길이만이 아니라 정의된 길이에서의 하중을 지정하십시오. 자유 길이만으로는 메커니즘이 실제로 느끼는 힘을 제어하지 않습니다.
- 스프링에 가이드 로드 또는 포켓 보어를 제공하여 좌굴되지 않도록 하십시오.
센서 스프링: 정밀 하중, 최소 이동
센서 스프링은 가장 매력적이지 않고 가장 공차에 민감한 제품군입니다. 압력 센서, 위치 센서, 페달 이동 센서, 시트 점유 센서 및 커넥터 접점 시스템에 나타납니다. 그들의 임무는 온도와 수명에 걸쳐 가능한 한 적은 변동으로 감지 요소 또는 움직이는 대상에 대해 정의된 힘을 유지하는 것입니다.
스테인리스로 지정되는 이유
세 가지 이유가 지배적입니다:
1. 내식성 — 센서는 엔진 베이, 휠 웰 및 하부 위치에 있습니다.
2. 낮은 자기 투자율 — 302 및 304 스테인리스는 어닐링 상태에서 사실상 비자성이므로 홀 효과 또는 유도 감지를 방해하지 않습니다.
3. 안정적인 모듈러스 및 낮은 크리프 — 하중은 15년 차량 수명 동안 드리프트되지 않아야 합니다.
센서 스프링 정확도를 실제로 제어하는 것
- 와이어 직경 공차. 레이트는 와이어 직경의 네제곱에 비례합니다. 1% 와이어 직경 오류는 대략 4% 레이트 오류입니다. 이것이 센서 스프링이 범용 스프링보다 더 엄격한 입고 와이어 제어를 요구하는 이유입니다.
- 코일 직경 제어. 레이트는 평균 코일 직경의 세제곱에 반비례합니다.
- 활성 코일 수. 레이트는 활성 코일에 반비례합니다 — 활성 코일에 대한 우리 기사는 RFQ 불일치의 빈번한 원인인 계산 규칙을 설명합니다.
- 끝 조건. 닫힌, 연삭, 정사각형 끝은 가장 반복 가능한 설치 높이를 제공합니다.
- 응력 지수. 높은 스프링 지수(D/d)는 스프링을 작은 치수 변화에 민감하게 만듭니다. 스프링 지수 및 응력에 대한 우리 글은 지수, 응력 및 제조 가능성 간의 균형을 설명합니다.
하중 공차: 현실적인 것
| 응용 계층 | 길이에서의 하중 공차 | 설명 |
|---|---|---|
| 일반 리턴 스프링 | ±10% | 표준 생산 |
| 자동차 차체 / 트림 | ±7% | 선택된 와이어 로트 |
| 센서 / 액추에이터 예압 | ±5% | 제어된 와이어 + 100% 하중 테스트 |
| 정밀 센서 기준 | ±3% | 분류 또는 선택적 조립 |
범위는 일반적이며 형상, 와이어 크기 및 100% 테스트 적용 여부에 따라 다릅니다. 작은 센서 스프링의 ±3% 범위는 거의 항상 순수한 제조 능력 주장이 아니라 100% 하중 분류를 의미합니다.
BQUQ가 자동차 스프링을 제조하는 방법
BQUQ는 중국 동관에 있는 ISO9001 정밀 제조 소스 공장으로, 한 지붕 아래에서 네 가지 생산 라인을 운영합니다: CNC 가공, 금속 스탬핑, 맞춤형 스프링 및 방열판 생산. 이 조합은 자동차 작업에 중요합니다. 왜냐하면 스프링은 거의 단독으로 출하되지 않기 때문입니다 — 브래킷, 리테이너, 하우징 또는 스탬핑 클립에 출하됩니다.
자동차 스프링 프로그램의 공정 흐름
1. RFQ 검토 — 도면, 하중 지점, 재료, 표면 마감, 연간 볼륨. 견적은 12 근무 시간 내에 발행됩니다.
2. DFM 피드백 — 툴링 전에 지수, 응력, 솔리드 높이 마진 및 끝 조건 문제를 표시합니다.
3. 와이어 선택 — 인증된 로트, 센서 및 밸브 스프링 프로그램에서 직경 검증.
4. 코일링 — 압축, 인장 및 비틀림 형상을 위한 CNC 스프링 성형기.
5. 2차 작업 — 응력 완화, 쇼트 피닝, 핫 프리셋, 끝 연삭, 도금 또는 분체 도장.
6. 검사 — 치수, 길이에서의 하중, 자유 길이, 직각도 및 필요한 경우 피로 또는 염수 분무 샘플링.
7. 포장 및 문서 — 로트 추적성, 검사 보고서, 요청 시 PPAP 스타일 문서 패키지.
네 라인이 결합하는 곳
| 조립 필요 | BQUQ 라인 | 예 |
|---|---|---|
| 스프링 본체 | 맞춤형 스프링 | 밸브, 리턴, 센서 코일 |
| 장착 브래킷 | 금속 스탬핑 | 리턴 스프링 앵커 플레이트 |
| 리테이너 또는 시트 | CNC 가공 | 센서 스프링 시트, ±0.005 mm |
| 열 관리 | 방열판 | 센서 하우징 열 방출 |
스프링, 스탬핑 브래킷 및 가공된 시트를 한 공장에서 소싱하면 세 공급업체가 서로를 비난할 때 나타나는 공차 누적 논쟁이 제거됩니다.
자동차 스프링 서비스용 재료 및 마감
| 재료 | 일반적인 자동차 용도 | 비고 |
|---|---|---|
| 뮤직 와이어 (A228) | 리턴 스프링, 클립 | 최저 비용, 야외에서 도금 필요 |
| 오일 템퍼드 (A229) | 범용, 대형 코일 | 양호한 피로, 중간 비용 |
| 크롬 실리콘 (A401) | 밸브 스프링, 고사이클 | 최고의 피로 대비 비용 비율 |
| 크롬 바나듐 | 중부하 밸브, 서스펜션 | 더 높은 온도 능력 |
| 302 / 304 스테인리스 | 센서, 외부 리턴 | 내식성, 낮은 자기 |
| 17-7PH | 고응력 + 부식성 | 프리미엄, 석출 경화 |
| 인청동 | 전기 접점 스프링 | 전도성 + 스프링 특성 |
자동차 서비스용 마감에는 아연 도금, 아연-니켈, 니켈, 블랙 산화물 및 분체 도장이 포함됩니다. 코팅 두께는 코일 치수에서 고려되어야 합니다 — 1 mm 와이어에 15 µm 코팅은 3% 직경 변화와 측정 가능한 레이트 이동입니다. 우리는 스프링 도금 및 분체 도장에 대한 기사에서 균형을 다룹니다.
테스트 및 검증: 공급업체에 요청할 사항
자동차 프로그램의 경우 검사 패키지는 일반적으로 부품만큼 중요합니다. 합리적인 기준 요청:
- 열 번호가 있는 재료 인증
- 와이어 직경, 코일 직경, 자유 길이 및 직각도에 대한 치수 보고서
- 지정된 길이에서의 하중, 샘플 크기 명시
- 경도 및 해당되는 경우 미세 구조
- 밸브 스프링에 대한 쇼트 피닝 커버리지 검증 (Almen 강도)
- 코팅된 부품에 대한 염수 분무 시간
- 안전 관련 스프링에 대한 피로 또는 사이클 테스트
RFQ에서 샘플 크기와 합격 기준을 명확히 하십시오. 샘플 크기와 공차 범위가 명시되지 않은 "하중 테스트됨"은 사양이 아닙니다.
자주 묻는 질문
Q: 자동차 밸브 스프링은 일반적으로 어떤 재료로 만들어지나요?
A: 크롬 실리콘 합금강은 고온 엔진 온도에서 피로 강도, 처짐 저항 및 비용의 강력한 균형을 제공하기 때문에 가장 일반적인 밸브 스프링 재료입니다. 오일 템퍼드 탄소강은 저응력 엔진을 커버하며, 크롬 바나듐 및 특수 합금은 중부하 또는 고온 응용 분야에 나타납니다. 거의 모든 생산 밸브 스프링은 서비스에 들어가기 전에 하중을 안정화하기 위해 쇼트 피닝 및 핫 프리셋됩니다.
Q: 리턴 스프링을 재설계 없이 스테인리스 강 버전으로 교체할 수 있나요?
A: 직접적으로는 아닙니다. 스테인리스 등급은 일반적으로 뮤직 와이어보다 낮은 모듈러스와 다른 허용 응력을 가지므로 드롭인 대체는 일반적으로 레이트와 길이에서의 하중을 모두 변경합니다. 내식성이 목표라면 코일 형상을 조정하여 스프링 레이트를 일치시키거나 탄소강 설계를 유지하고 아연-니켈 또는 분체 도장을 추가하십시오. 재료 변경 후에는 항상 솔리드 높이 마진을 다시 확인하십시오.
Q: 센서 스프링이 다른 스프링보다 더 엄격한 공차가 필요한 이유는 무엇인가요?
A: 센서가 스프링이 가하는 힘을 읽기 때문에 스프링 변동이 측정 오류가 됩니다. 레이트는 와이어 직경의 네제곱과 코일 직경의 세제곱에 따라 달라지므로 작은 치수 변화가 큰 하중 변화를 초래합니다. 따라서 센서 스프링은 더 엄격한 와이어 로트로 제작되고, 필요한 경우 길이에서의 하중에 대해 100% 검사되며, 자기 감지 요소를 방해하지 않도록 낮은 투자율 스테인리스로 지정됩니다.
Q: 맞춤형 자동차 스프링 견적을 받는 데 얼마나 걸리나요?
A: BQUQ는 도면, 하중 지점, 재료, 마감 및 연간 볼륨과 함께 제출된 표준 맞춤형 스프링 RFQ에 대해 12 근무 시간 내에 견적을 발행합니다. 프로토타입 및 샘플 리드 타임은 툴링 및 재료 가용성에 따라 다르며, 생산 리드 타임은 볼륨 및 쇼트 피닝, 핫 프리셋 또는 도금과 같은 2차 작업에 따라 다릅니다. 초기 DFM 피드백은 단일 공정 단계보다 전체 주기를 단축합니다.
Q: 자동차 스프링의 최소 주문 수량은 얼마인가요?
A: BQUQ는 유연한 MOQ로 작업하므로 실질적인 최소값은 와이어 크기, 툴링 및 2차 작업 필요 여부에 따라 다릅니다. 소량 프로토타입 및 검증 배치가 가능하며 볼륨이 증가함에 따라 단가가 개선됩니다. 자동차 프로그램의 경우 프로토타입, 검증 및 생산 볼륨을 함께 견적하여 공정 경로가 한 번 고정되고 단계 간에 변경되지 않도록 하는 것이 좋습니다.
