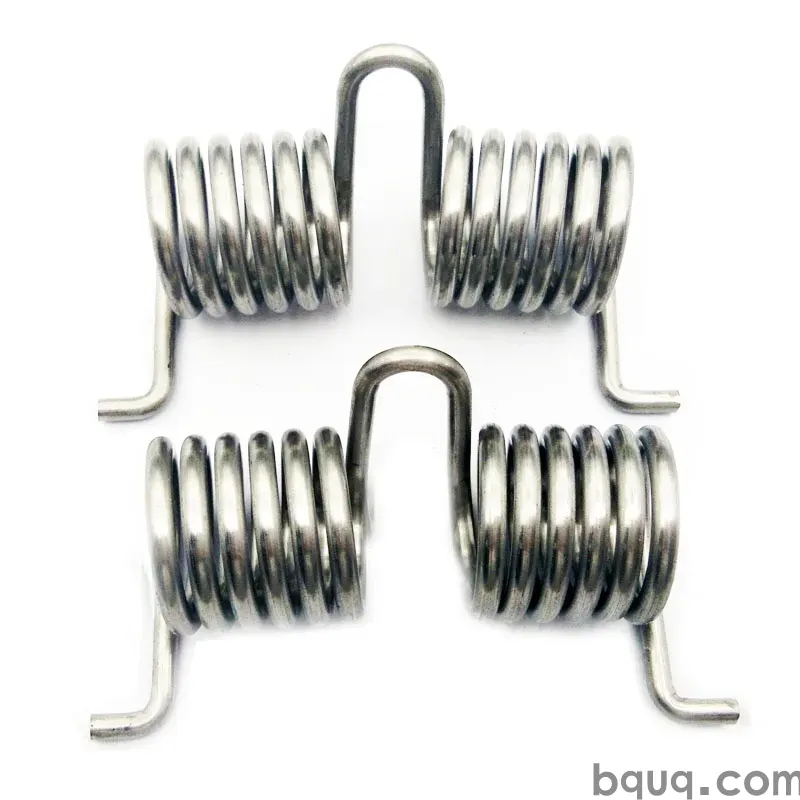

진동 절연용 스프링: 스프링 상수와 고유 진동수

진동 절연용 스프링: 스프링 상수와 고유 진동수

간단한 답변: 스프링이 진동을 절연하려면 고유 진동수가 가진 주파수보다 훨씬 낮아야 합니다. 비율이 3:1 이상이어야 하며, 이는 스프링의 고유 진동수가 구동 주파수의 1/3 이하에 위치해야 함을 의미합니다. 25 Hz 모터의 경우 8 Hz 이하를 목표로 하십시오. 고유 진동수는 스프링 상수를 지지 질량으로 나눈 값의 제곱근에 비례하므로, 주파수를 절반으로 줄이려면 스프링 상수를 1/4로 줄여야 합니다. 실제로는 충분한 정하중 지지 능력을 갖춘 부드럽고 긴 변위의 스프링을 선택한 다음, 변위, 응력 및 좌굴을 검증합니다. BQUQ는 중국 Dongguan에서 아이솔레이터 스프링을 ±0.005 mm CNC 공차로 가공 및 권선하며, 12 근무 시간 내에 견적을 제공합니다.

물리적으로 진동 절연이란 무엇인가?

진동 절연은 기계에서 구조물로, 또는 바닥에서 민감한 기기로 전달되는 진동력의 경로를 차단하는 것을 의미합니다. 스프링은 두 지점 사이에 유연한 요소를 도입하여 이를 수행합니다. 힘을 강성으로 전달하는 대신, 스프링은 에너지를 저장하고 방출하며, 지지하는 질량은 자체 주파수를 가진 공진기가 됩니다.

두 가지 영역이 중요합니다:

• 증폭 영역: 구동 주파수가 스프링-질량 고유 진동수에 가까울 때, 운동은 감소하지 않고 증폭됩니다. 이는 공진 영역이며 파괴적입니다.
• 절연 영역: 구동 주파수가 고유 진동수보다 훨씬 높을 때, 전달률이 감소합니다. 전달되는 힘은 주파수 비율이 증가함에 따라 감소합니다.

전환점이 설계 문제입니다. 모든 아이솔레이터는 시동 및 정지 시 공진을 통과하므로, 스프링은 이를 견뎌야 하며, 시스템은 이를 빠르게 감쇠하거나 스너버로 제한해야 합니다.

하나의 방정식으로 표현한 전달률

점성 감쇠비 ζ와 주파수 비율 r = f_driving / f_natural을 갖는 단일 자유도 시스템의 경우:

T = √[ (1 + (2ζr)²) / ( (1 − r²)² + (2ζr)² ) ]

r = 3, ζ = 0.05일 때 T ≈ 0.13으로, 교란력의 약 87%가 차단됩니다. r = 5일 때 T ≈ 0.045입니다. 이것이 3:1 규칙이 목표가 아니라 최소 기준인 이유입니다.

스프링 고유 진동수는 어떻게 계산합니까?

스프링으로 지지된 질량의 고유 진동수는 다음과 같습니다:

f_n = (1 / 2π) × √(k / m)

여기서 k는 N/mm 단위의 스프링 상수(SI 단위로는 N/m)이고, m은 kg 단위의 지지 질량입니다. 다중 스프링 설치의 경우, k는 하중을 분담하는 모든 스프링 상수의 합이며, m은 지지되는 총 질량입니다.

Hz와 kg으로 작업하는 엔지니어를 위한 실용적인 지름길:

f_n ≈ 15.76 / √δ

여기서 δ는 지지 하중 하에서의 정적 변위(mm)입니다. 이 단일 숫자, 즉 정적 변위는 아이솔레이터가 작동할 수 있는지 판단하는 가장 빠른 방법입니다. 5 Hz를 원하십니까? 약 10 mm의 정적 변위가 필요합니다. 3 Hz를 원하십니까? 약 28 mm가 필요합니다.

정적 변위 목표

이 수치는 단일 자유도 모델에 대한 지표입니다. 실제 설치는 구조적 컴플라이언스를 추가하며, 이는 일반적으로 유효 시스템을 부드럽게 하고 주파수를 낮춥니다. 때로는 유용하게, 때로는 예측할 수 없게 작용합니다.

스프링 재질보다 스프링 상수가 더 중요한 이유는 무엇입니까?

스프링 상수는 주파수를 결정합니다. 재질은 응력, 피로 수명 및 부식 거동을 결정합니다. 엔지니어는 종종 구체적으로 느껴지는 재질부터 시작하지만, 스프링 상수 결정이 먼저 이루어지며 다른 모든 것을 제약합니다.

원형 와이어로 만든 헬리컬 압축 스프링의 스프링 상수:

k = G d⁴ / (8 D³ N_a)

여기서 G는 전단 탄성 계수, d는 와이어 직경, D는 평균 코일 직경, N_a는 유효 코일 수입니다. 와이어 직경에 대한 4제곱 의존성이 지배적인 레버입니다. 와이어 직경이 10% 증가하면 스프링 상수는 약 46% 증가합니다. 평균 직경이 10% 증가하면 스프링 상수는 약 25% 감소합니다.

실질적인 결과: 낮은 고유 진동수를 얻으려면 부드러운 스프링이 필요하며, 부드러운 스프링은 얇은 와이어, 큰 직경, 많은 코일 또는 이 세 가지 모두를 의미합니다. 이는 길고 가느다란 스프링으로 이어지며, 좌굴 및 서지 문제가 발생합니다.

좌굴 및 세장비

자유 길이가 평균 직경에 비해 길어질수록 압축 스프링은 측면 좌굴에 취약해집니다. 일반적인 경험 법칙은 비유도 스프링의 경우 자유 길이 대 평균 직경 비율을 약 4 이하로 유지하거나, 그 이상에서는 내부 또는 외부 가이드를 제공하는 것입니다. 좌굴된 스프링은 설계대로 작동하지 않습니다: 스프링 상수가 비선형이 되고, 측면 강성이 나타나며, 절연 주파수가 이동합니다.

매우 부드러운 아이솔레이터의 경우 다음을 고려하십시오:

• 가이드 로드 또는 슬리브
• 다른 스프링 상수를 가진 두 개의 스프링을 동심원으로 중첩
• 원추형 또는 배럴 스프링과 같은 다른 형상으로 전환
• 하중을 여러 개의 짧은 스프링에 분산

실제 진동 문제에 스프링을 어떻게 맞춤니까?

스프링이 아니라 가진부터 시작하십시오. 아래 워크플로는 BQUQ에서 아이솔레이터 스프링을 견적할 때 사용하는 것입니다.

1단계: 가진 특성 파악

구동 주파수를 식별합니다. 회전 기계의 경우 f = RPM / 60입니다. 3000 RPM의 2극 모터의 경우 50 Hz입니다. 고조파를 기억하십시오: 모터는 2배 및 3배 운전 속도에서 의미 있는 에너지를 생성할 수 있으며, 베어링은 더 높은 차수의 성분을 추가할 수 있습니다. 가장 낮은 유의 주파수가 50 Hz인 경우, 16 Hz 이하의 고유 진동수를 목표로 하십시오.

2단계: 주파수 비율 설정

r ≥ 3, 이상적으로는 4~5를 선택합니다. 3 미만으로 가면 공진에 너무 가까워져 질량이나 스프링 상수의 작은 변화가 전달률에 큰 변화를 일으킵니다. 5 이상으로 가면 수확 체감이 발생하고 매우 부드럽고 매우 긴 스프링이 필요합니다.

3단계: 정적 변위로 변환

δ = (15.76 / f_n)²를 사용합니다. f_n = 8 Hz의 경우 δ ≈ 3.9 mm입니다. f_n = 5 Hz의 경우 δ ≈ 9.9 mm입니다.

4단계: 스프링 크기 결정

스프링당 정하중 W와 변위 δ로부터 스프링 상수 k = W / δ입니다. 그런 다음 응력을 허용 가능한 범위로 유지하면서 해당 스프링 상수를 달성하도록 d, D 및 N_a를 선택합니다. 확인 사항:

• 밀착 높이 — 설치 높이에서 최대 동적 변위를 뺀 값보다 작아야 합니다
• 밀착 시 응력 — 재질 및 사이클 수에 대한 허용 응력 이하로 유지되어야 합니다
• 서지 — 스프링 자체(그 위의 질량이 아님)의 고유 진동수는 가진 주파수보다 훨씬 높아야 합니다

5단계: 하중 시험으로 검증

스프링 상수는 틀리기 쉽습니다. 와이어 직경 공차, 코일 수 및 끝단 조건 가정은 모두 측정값을 변화시킵니다. 예상 변위의 20%, 40% 및 60%에서 하중-변위 시험을 수행하면 조립 전에 대부분의 오류를 잡을 수 있습니다. 스프링 하중 시험 기사에서 측정 설정을 자세히 다룹니다.

감쇠 및 감쇠비는 어떻습니까?

순수 강철 스프링은 고유 감쇠가 거의 없습니다. ζ는 일반적으로 0.001~0.01입니다. 이는 공진 이상에서 절연 효율에는 탁월하지만 공진 제어에는 좋지 않습니다. 실제로 아이솔레이터 시스템은 다음과 같은 방법으로 감쇠를 추가합니다:

• 스프링과 직렬 또는 병렬로 연결된 엘라스토머 요소
• 끝 코일과 시트에서의 마찰
• 마운트 내 유체 또는 공기 감쇠
• 공진 시 변위를 제한하는 스너버

감쇠가 높을수록 공진 시 피크가 감소하지만 그 이상에서는 절연이 약간 저하됩니다. r ≥ 3의 경우 페널티는 작습니다. ζ = 0.1과 0.01은 r = 4에서 T를 약 0.067에서 약 0.077로 변화시킵니다. 허용 가능합니다. 실제 이점은 시동 및 정지 시 견디는 것입니다.

값은 선형 단일 자유도 모델에 대한 지표입니다.

어떤 스프링 유형이 어떤 절연 작업에 적합합니까?

다른 형상은 다른 제약을 해결합니다. 아래 표는 일반적인 아이솔레이터 용도와 스프링 제품군을 매핑합니다.

대부분의 산업용 마운트의 경우 헬리컬 압축 스프링이 기본입니다. 저렴하고 예측 가능하며 사양 지정이 쉽습니다. 엔지니어링 노력은 형상이 아니라 스프링 상수에 집중됩니다.

절연 시스템을 망가뜨리는 설계 함정

시동 시 공진

모든 기계는 속도에 도달하는 과정에서 공진을 통과합니다. 스프링이 증폭된 변위를 견디지 못하면 항복하거나 피로 파괴됩니다. 공진 시 피크 진폭을 확인하고 스프링이 밀착 높이에 도달하지 않는지 확인하십시오.

구조적 컴플라이언스

스프링은 그것이 놓인 구조물만큼만 부드럽습니다. 장착 플레이트가 휘면 유효 시스템 강성이 변하고 고유 진동수가 이동합니다. 강성이고 질량이 큰 베이스는 선택 사항이 아닙니다.

온도 및 재질

전단 탄성 계수 G는 온도에 따라 감소합니다. 강철의 경우 정상 작동 범위에서 100°C 상승당 G는 약 2~3% 감소합니다. 이는 스프링 상수를 낮추고 주파수를 낮춥니다. 일반적으로 작은 영향이지만 고온 응용 분야에서는 확인할 가치가 있습니다. 부식성 환경의 경우 302 또는 316과 같은 스테인리스 등급은 G와 허용 응력을 모두 변화시키므로 스프링 상수와 수명을 스케일링하는 대신 재계산해야 합니다. 스프링 와이어 직경 선택 기사에서 트레이드오프를 설명합니다.

피로 및 사이클 수

아이솔레이터 스프링은 종종 몇 번의 큰 사이클보다 수백만 번의 작은 사이클을 겪습니다. 응력 범위가 피크 응력보다 중요합니다. 교번 전단 응력을 재질 및 표면 상태에 대한 피로 한계보다 훨씬 낮게 유지하고, 사이클 수가 많은 경우 숏 피닝을 지정하십시오. 스프링 동하중 설계 가이드의 원칙이 직접 적용됩니다.

공차 누적

스프링 상수 공차는 와이어 직경 공차, 코일 수 및 끝단 연삭의 함수입니다. 절연 목표가 엄격한 경우 스프링 상수 공차를 명시적으로 지정하고 그에 따라 시험하십시오. 카탈로그의 공칭 스프링 상수가 5% 이내에 들어올 것이라고 가정하지 마십시오.

BQUQ가 아이솔레이터 스프링 프로그램을 지원하는 방법

BQUQ는 하나의 Dongguan 공장에서 네 개의 생산 라인을 운영합니다: CNC 가공(±0.005 mm), 금속 스탬핑, 맞춤형 스프링 및 방열판 생산. 진동 절연 작업의 경우 스프링, 시트 및 가공 하우징을 세 공급업체 대신 함께 소싱할 수 있으며, 이는 스프링 상수와 형상이 상호 작용할 때 중요합니다.

기대할 수 있는 사항:

• 12 근무 시간 내 견적 — 정의된 스프링 사양에 대해
• 유연한 MOQ — 시제품 및 소량 생산 환영
• ISO9001 품질 시스템과 치수 및 하중 검증
• 재질 범위 — 뮤직 와이어, 오일 템퍼드, 크롬 실리콘 및 스테인리스 등급 포함

와이어 직경, 평균 직경, 유효 코일 수, 자유 길이, 끝단 유형, 재질 및 목표 변위에서의 하중을 보내주십시오. 진동 문제(질량, 구동 주파수 및 필요한 절연)만 있는 경우 그것을 보내주십시오. 스프링으로 역산해 드리겠습니다.

자주 묻는 질문

Q: 진동 아이솔레이터의 고유 진동수는 얼마여야 합니까?

A: 가장 낮은 유의 구동 주파수의 1/3 이하, 이상적으로는 1/4~1/5를 목표로 하십시오. 50 Hz 모터의 경우 10~16 Hz를 의미합니다. 낮을수록 절연에 좋지만 더 많은 정적 변위, 더 긴 스프링 및 더 많은 설치 공간이 필요합니다. 3 Hz 미만에서는 일반적으로 헬리컬 강철 스프링을 떠나 에어 스프링으로 이동합니다.

Q: 부드러운 스프링이 항상 더 잘 절연합니까?

A: 공진 영역 이상에서는 그렇습니다. 낮은 스프링 상수는 낮은 고유 진동수와 낮은 전달률을 의미합니다. 그러나 부드러운 스프링은 더 많은 변위가 필요하고 좌굴에 더 취약하며 시동 시 공진을 견디지 못할 수 있습니다. 또한 실질적인 하한이 있습니다: 매우 부드러운 스프링은 질량 변화와 구조적 컴플라이언스에 민감해져 유효 주파수가 변동합니다.

Q: 아이솔레이터의 스프링 상수를 어떻게 계산합니까?

A: 헬리컬 압축 스프링의 경우 k = G d⁴ / (8 D³ N_a)를 사용합니다. 또는 역으로 계산할 수 있습니다: 스프링 상수는 정하중을 필요한 정적 변위로 나눈 값이며, 정적 변위는 목표 고유 진동수에서 나옵니다. 두 경로가 일치해야 합니다. 일치하지 않으면 유효 코일 수와 끝단 조건을 확인하십시오.

Q: 강철 스프링이 자체적으로 충분한 감쇠를 제공할 수 있습니까?

A: 아닙니다. 강철 스프링의 감쇠비는 약 0.001~0.01로 매우 낮습니다. 이는 공진 이상에서 절연 효율에는 괜찮지만 공진 시 큰 진폭을 의미합니다. 대부분의 아이솔레이터 설계는 엘라스토머, 마찰 또는 유체 감쇠를 추가하거나 시동 및 정지 시 변위를 제한하는 스너버를 장착합니다.

Q: 아이솔레이터 스프링이 조기에 파손되는 원인은 무엇입니까?

A: 일반적인 원인은 시동 시 공진 오버슈트, 과도한 세장비로 인한 좌굴, 높은 교번 응력으로 인한 피로, 도금 또는 스테인리스 부품의 부식 또는 수소 취성입니다. 스프링 상수 공차를 지정하고 가이드를 추가하며 표면을 숏 피닝하면 현장에서 나타나기 전에 대부분의 문제를 해결할 수 있습니다.
