스프링 하중 시험: QC 방법 및 합격 기준

스프링 하중 시험: QC 방법 및 합격 기준

간단한 답변: 하중 시험은 스프링이 설계된 힘을 제공하는지 검증하는 것이지, 단순히 도면에 명시된 치수를 확인하는 것이 아닙니다. 생산 로트는 지정된 변위에서 측정된 하중이 도면 공차 내에 있을 때 합격으로 간주됩니다. 일반적으로 상용 스프링은 ±10%, 정밀 스프링은 ±5%이며, 레이트, 자유 길이, 세트가 샘플 전체에서 일관되어야 합니다. 교정된 힘-변위 측정기에서 시험하고, 정의된 계획(일반적으로 치수/하중 검사용으로 로트당 5–10개)에 따라 샘플링하며, 단일 값이 아닌 곡선 상의 2–3개 지점에서 하중을 기록하십시오. BQUQ는 둥관의 동일한 ISO9001 생산 현장에서 스프링을 가공, 스탬핑, 성형하며 하중 시험을 수행하고, 12 근무 시간 내에 견적을 반환합니다.

치수 검사만으로 스프링이 작동함을 증명할 수 없는 이유

스프링은 완벽하게 측정될 수 있습니다 — 와이어 직경이 공칭값이고, 외경이 공칭값이며, 자유 길이가 공칭값입니다 — 그럼에도 조립에서 실패할 수 있습니다. 그 이유는 하중이 여러 변수의 함수이기 때문입니다: 와이어 직경의 네제곱, 활성 코일 수, 평균 코일 직경, 재료의 전단 탄성 계수. ±0.05 mm 공차에 대해 보이지 않는 2%의 와이어 직경 변화는 하중을 약 8% 이동시킵니다. 활성 코일이 하나 더 추가되면 레이트가 몇 퍼센트 변합니다. 다른 열처리에서 나온 재료나 동일하게 응력 제거되지 않은 코일은 전체 곡선을 이동시킵니다.

그렇기 때문에 스프링 QC는 힘-변위 곡선을 중심으로 구축됩니다. 치수는 스프링이 도면대로 제작되었음을 알려주고, 하중 시험은 조립이 기대하는 방식으로 작동할 것임을 알려줍니다.

이러한 기하학적 변수가 어떻게 상호 작용하는지 더 깊이 알아보려면 스프링 인덱스와 응력에 관한 기사를 참조하십시오. 이 기사는 인덱스가 응력과 제조 가능성 모두를 좌우하는 이유를 설명합니다.

스프링 하중 시험은 실제로 무엇을 측정합니까?

거의 모든 스프링 합격 논의에서 세 가지 양이 중요합니다.

길이에서의 하중 (또는 변위에서의 하중)

스프링을 지정된 설치 높이로 압축(또는 인장)하는 데 필요한 힘. 이는 서비스 조건을 직접 반영하므로 가장 유용한 합격 수치입니다. "15 mm 설치 높이에서 12.5 N"으로 지정된 압축 스프링은 정확히 그 높이에서 시험해야 합니다.

스프링 레이트

힘-변위 곡선의 기울기로, N/mm 또는 lbf/in로 표현됩니다. 레이트는 일반적으로 단일 지점이 아닌 두 측정 지점 사이에서 계산되어 엔드 코일 안착과 측정 노이즈의 영향을 줄입니다. 선형 스프링의 경우 레이트는 작동 범위 전체에서 안정적이어야 합니다.

자유 길이와 세트

자유 길이는 사이클링 전후에 측정됩니다. 첫 압축 후 길이가 줄어든 스프링은 "세트"가 발생한 것입니다 — 재료의 탄성 한계를 초과하는 응력으로 인한 영구 변형. 첫 사이클에서 어느 정도의 세트는 정상입니다. 과도하거나 지속적인 세트는 결함입니다.

하중 시험과 함께 자주 수행되는 추가 검사

어떤 시험 방법을 지정해야 합니까?

올바른 방법은 생산량, 공차, 스프링 사용 방식에 따라 다릅니다. 아래 표는 일반적인 옵션을 비교합니다.

중국 스프링 공장에서 소싱하는 대부분의 B2B 구매자에게 실용적인 조합은 샘플링용 모터 구동 힘-변위 시험기와 중요한 부품의 100% 스크리닝용 합격/불합격 하중 고정구입니다. 이는 엔지니어링 기록용 전체 곡선과 라인에서 빠른 합격/불합격을 제공합니다.

견고한 합격 기준을 어떻게 설정합니까?

합격 기준은 사후 협상이 아니라 도면에 명시되어야 합니다. 잘 지정된 스프링 도면에는 다음이 포함됩니다:

• 하나 또는 두 개의 기준 높이에서의 하중, 공차 포함 (예: 20.0 mm에서 18.0 N ±1.0 N)
• 레이트, 공차 포함 (예: 1.20 N/mm ±8%)
• 자유 길이, 공차 포함
• 고체 높이 최대값
• 시험 방법 및 고정구 정의 — 특히 압축 플레이트 직경, 마찰과 엔드 코일 접촉이 판독값을 변경하기 때문
• 세트 / 프리세팅 요구 사항, 스프링이 권선된 자유 길이를 초과하는 높이에 설치될 경우

공차 범위에 대한 유용한 경험 법칙:

±3%보다 엄격한 것은 달성 가능하지만 더 엄격한 와이어 직경 제어, 공정 중 레이트 조정, 종종 100% 시험이 필요하며, 이 모든 것이 단가를 높입니다. 구매자는 조립이 실제로 허용하는 가장 느슨한 범위를 지정해야 합니다.

샘플링 계획: 스프링을 몇 개 시험합니까?

샘플링은 검사자의 편의가 아니라 실패의 결과에 맞춰야 합니다.

로트 정의

로트를 하나의 와이어 열처리, 하나의 기계 설정, 하나의 연속 생산 실행에서 나온 스프링으로 정의하십시오. 설정을 혼합하면 변동이 숨겨집니다.

일반적인 샘플링 접근법

안전이 중요한 또는 생명이 중요한 스프링의 경우 샘플링으로 충분하지 않습니다 — 100% 하중 스크리닝을 지정하십시오. 맞춤형 네스트가 있는 모터 구동 시험기에서 소형 압축 스프링의 100% 스크리닝은 생산 속도로 현실적이며, 모든 유닛이 하중 창을 충족하도록 보장하는 유일한 방법입니다.

초기 샘플 및 설정 승인

모든 새 금형, 새 와이어 열처리 또는 중요한 기계 조정은 단일 하중 지점이 아닌 전체 힘-변위 곡선을 포함한 초기 샘플 검사를 촉발해야 합니다. 곡선은 스프링이 선형인지, 끝단이 제대로 안착되는지, 레이트가 설계 의도와 일치하는지 보여줍니다. 곡선이 승인되면 생산 샘플링은 길이에서의 하중 검사로 축소할 수 있습니다.

전체 QC 흐름에서 하중 시험의 위치

하중 시험은 일련의 단계 중 하나의 게이트입니다. 견고한 스프링 QC 흐름은 다음과 같습니다:

1. 입고 와이어 검사 — 직경, 인장, 코팅, 열처리 로트 추적성

2. 설정 승인 — 전체 곡선 및 치수 보고서가 있는 초기 샘플

3. 공정 중 검사 — 정의된 간격으로 자유 길이 및 길이에서의 하중

4. 후처리 검증 — 응력 제거, 숏 피닝, 코팅 또는 열간 프리세팅 후

5. 최종 검사 — 계획에 따른 샘플링, 하중, 치수, 육안 포함

6. 문서화 — 합격/불합격이 아닌 실제 값이 포함된 검사 보고서

4단계는 대부분의 구매자가 예상하는 것보다 더 중요합니다. 응력 제거와 코팅 모두 하중을 약간 이동시킵니다. 코팅 전에 합격한 스프링은 코팅 후 공차 가장자리에 있을 수 있습니다. 최종 공정 단계 후 시험하는 것이 납품 상태를 인증하는 유일한 방법입니다.

검사를 통과했지만 현장에서 실패한 스프링을 문제 해결하는 경우, 스프링 고장 분석 가이드에서 수소 취성에서 피로 개시까지 일반적인 근본 원인을 설명합니다.

스프링 하중 시험의 일반적인 실수

잘못된 높이에서 시험. 기준 높이는 조립체의 설치 높이와 일치해야 합니다. 자유 길이 + 10 mm에서 시험한 스프링은 6 mm에 설치된 경우 아무것도 알려주지 않습니다.

고정구 효과 무시. 압축 플레이트 직경, 평탄도, 평행도가 판독값을 변경합니다. 다른 고정구에서 동일한 스프링을 시험하는 두 실험실은 몇 퍼센트 차이가 날 수 있습니다. 도면에 고정구를 지정하십시오.

레이트를 판단하기 위해 한 지점 사용. 단일 하중 판독값은 짧은 자유 길이를 가진 단단한 스프링과 긴 자유 길이를 가진 부드러운 스프링을 구별할 수 없습니다. 항상 두 지점에서 시험하십시오.

세트 시험 건너뛰기. 권선된 길이를 초과하여 설치된 스프링의 경우 프리세팅이 사양의 일부입니다. 첫 압축 사이클 전후에 자유 길이를 시험하십시오.

실제 값 기록 안 함. 합격/불합격 스탬프는 추세 데이터를 제공하지 않습니다. 실제 숫자는 거부가 되기 전에 드리프트를 감지할 수 있게 합니다.

잘못된 공정 단계 후 시험. 위에서 언급했듯이 항상 납품 상태에서 시험하십시오.

BQUQ가 스프링 하중 시험을 처리하는 방법

BQUQ는 둥관의 한 공장에서 네 개의 생산 라인 — CNC 가공, 금속 스탬핑, 맞춤형 스프링, 방열판 — 을 단일 ISO9001 품질 시스템 아래 운영합니다. 스프링은 동일한 현장에서 성형, 응력 제거, 하중 시험되므로 공정 변경이 선적 후가 아니라 즉시 가시화됩니다.

스프링 프로그램의 경우 일반적으로 다음을 제공합니다:

• 전체 힘-변위 곡선이 포함된 초기 샘플 검사
• 도면에 대한 길이에서의 하중 및 레이트 검증
• 자유 길이, 고체 높이, 직각도 검사
• 지정된 경우 세트 / 프리세팅 검증
• 실제 측정 값이 포함된 검사 보고서
• 유연한 MOQ로 시제품 및 파일럿 로트를 양산 약정 전에 검증 가능

현장 CNC 가공 능력은 ±0.005 mm에 도달하여 정확한 하중 시험에 의존하는 엄격한 고정구와 시험 네스트를 지원합니다. 견적은 12 근무 시간 내에 반환됩니다.

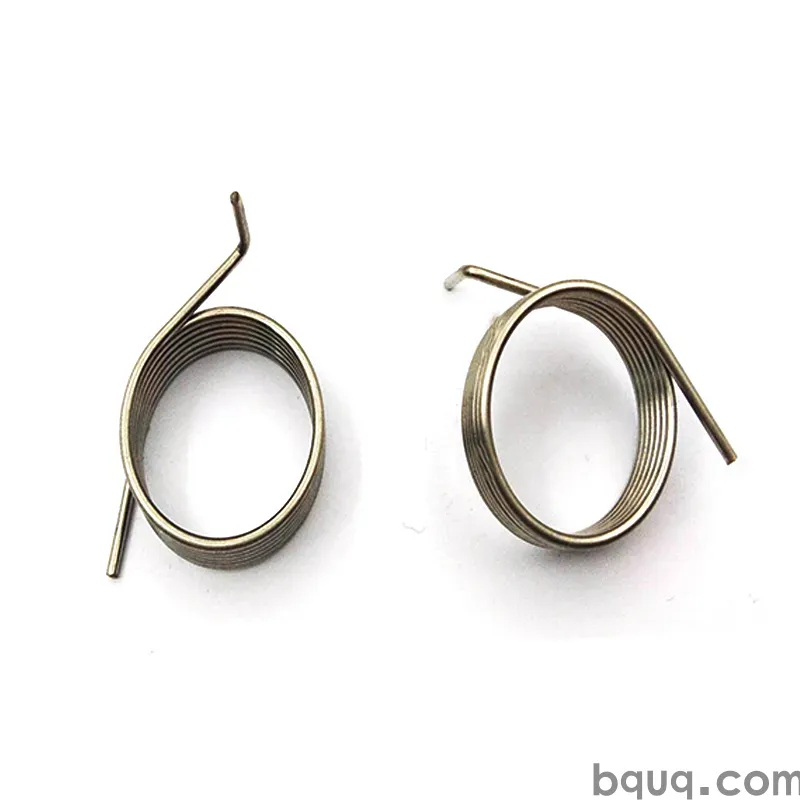

관련 제품 페이지: 압축 스프링, 인장 맞춤형 스프링, 토션 스프링.

스프링의 수명이 제한된 경우, 열간 프리세트 공정에 대한 노트에서 제어된 프리세팅이 하중을 안정화하고 피로 성능을 향상시키는 방법을 설명합니다.

자주 묻는 질문

Q: 스프링 하중의 표준 공차는 무엇입니까?

A: 보편적인 표준은 없습니다. 상용 스프링은 일반적으로 하중 ±10%, 정밀 스프링은 ±5%, 고정밀 스프링은 ±3% 또는 더 엄격하게 지정됩니다. 올바른 공차는 조립이 허용할 수 있는 가장 느슨한 범위입니다. 왜냐하면 이를 엄격하게 하면 더 엄격한 와이어 제어와 검사 증가를 통해 단가가 상승하기 때문입니다. 항상 도면에 공차와 기준 높이를 명시하십시오.

Q: 로트당 몇 개의 스프링을 시험해야 합니까?

A: 500개 미만 로트의 경우 5개 샘플이 일반적인 기준입니다. 500–5,000개의 경우 8~13개 샘플. 그 이상은 길이에서의 하중에 대한 통계적 공정 제어가 큰 샘플보다 더 효과적입니다. 안전이 중요한 스프링은 샘플링이 아닌 100% 하중 스크리닝을 해야 합니다. 로트를 하나의 와이어 열처리와 하나의 연속 설정으로 정의하십시오.

Q: 스프링을 파괴하지 않고 하중 시험을 할 수 있습니까?

A: 예. 길이에서의 하중 및 레이트 시험은 설계된 작동 범위 내에 있는 한 비파괴적입니다. 세트 시험, 고체 높이 압축, 피로 시험만 샘플을 소모합니다. 비파괴 시험이란 동일한 샘플 조각을 치수적으로도 측정할 수 있어 하중과 형상 데이터 간의 상관 관계가 향상됩니다.

Q: 왜 내 스프링은 검사를 통과했지만 조립에서 실패합니까?

A: 가장 일반적인 원인은 설치 높이와 다른 높이에서 시험, 스프링 제조업체와 귀하의 라인 간의 고정구 차이, 코팅 또는 응력 제거 후 하중 이동, 반복 사이클링 후에만 발생하는 세트입니다. 설치 높이, 고정구, 납품 상태를 지정하고 합격/불합격 스탬프가 아닌 실제 측정 값을 요청하십시오.

Q: 온도가 스프링 하중 시험에 영향을 미칩니까?

A: 예. 스프링 재료는 온도가 상승함에 따라 탄성 계수를 잃으므로 주어진 변위에서 하중이 떨어집니다. 표준 시험은 실온, 일반적으로 20–25°C에서 수행됩니다. 응용이 뜨겁거나 차가운 경우 도면에 서비스 온도를 명시하여 올바른 탄성 계수로 스프링을 설계 및 시험하고 시험실 조건을 제어할 수 있도록 하십시오.
