전자기기용 스탬핑 접지 하드웨어
간단한 답변: 스탬핑 접지 하드웨어는 PCB, 섀시 또는 실드를 공통 접지에 연결하는 작은 금속 부품 — 클립, 스프링 핑거, 톱니 와셔, 나사 러그 — 입니다. 그 역할은 사소해 보이지만 전기적 요구 사항은 엄격합니다: 접촉 저항을 낮고 안정적으로 유지해야 하며, 일반적으로 접합부당 약 10밀리옴 이하로, 제품 수명 동안 온도, 진동, 부식에 걸쳐 유지되어야 합니다. EMC나 안전 테스트에서 실패하는 부품은 거의 비싼 부품이 아닙니다. 그것들은 접촉력을 잃거나 인터페이스에서 부식된 저렴한 스탬핑 접촉부입니다.
접지는 기계 설계와 전기적 성능이 충돌하는 지점입니다. 도면상으로는 문제없어 보이는 클립이 벤치에서 연속성을 통과하고도 염수 분무 테스트에서 실패하거나, 진동 후 접촉력을 잃고 안전 접지 경로를 열 수 있습니다. 이 가이드는 스탬핑 접지 부품이 하는 일, 낮은 저항을 유지하는 재료와 도금, 그리고 실제 환경을 위한 접합부 설계 및 테스트 방법을 다룹니다.
전자기기에서 접지 하드웨어가 중요한 이유
접지 접합부는 세 가지 다른 목적을 수행합니다. 안전을 위해, 단락 시 차단기가 작동하도록 저임피던스 고장 전류 경로를 제공하여 섀시에 전원이 공급되지 않도록 합니다. EMC를 위해, 고주파 복귀 전류에 제어된 경로를 제공하여 방사되지 않도록 합니다. ESD를 위해, 민감한 부품을 손상시키지 않고 정전기를 정의된 기준으로 방전시킵니다.
각 목적은 저항에 대한 허용 오차가 다릅니다. 안전 접지는 반복적인 고장 전류를 견뎌야 하고, RF 접지는 수백 MHz에서 저임피던스여야 하며, 이는 재료만큼이나 형상에 달려 있습니다. 그래서 접지 클립은 브래킷이 아니라 정밀 스탬핑 부품입니다: 접촉력, 접촉 면적, 도금이 모두 저항을 결정하며, 이 세 가지는 부식과 기계적 이완으로 저하됩니다.
스탬핑 접지 부품의 유형
스탬핑 접지 제품군은 대부분의 BOM이 시사하는 것보다 넓습니다.

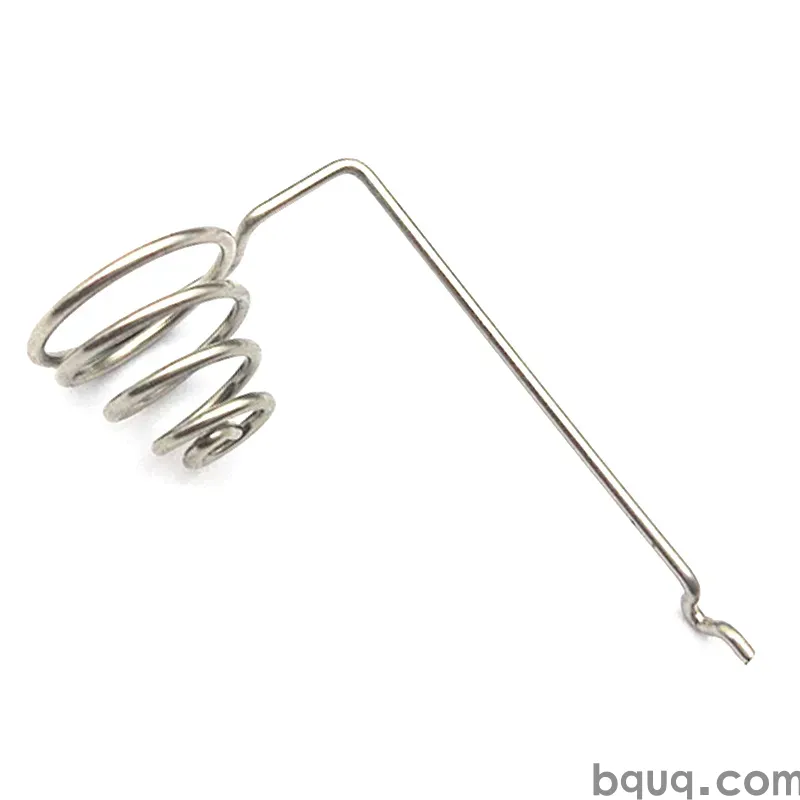

스프링 핑거는 보드 패드나 섀시 레일을 눌러 유연한 접지를 생성하는 캔틸레버 또는 U자형 접촉부입니다. 단일 및 이중 핑거는 삽입 노력 대비 접촉력을 교환합니다. 톱니 와셔 — 별형, 내치형 또는 외치형 — 는 나사 머리 아래의 산화물과 페인트를 뚫고 금속에 도달합니다. 접지 클립은 실드 캔이나 금속 하우징을 고정하면서 접지합니다. 나사 러그와 접지 플레이트는 접지 스터드용 볼트 인터페이스를 제공합니다. EMI 펜스와 보드 레벨 개스킷은 노이즈가 많은 섹션 주위에 연속적인 전도성 둘레를 형성합니다. 전도성 팁이 있는 섀시 스탠드오프는 보드를 위치시키고 접지합니다.
이 부품들은 종종 동일한 어셈블리에 공존하므로, 전체 제품군을 공유 툴링으로 스탬핑하는 것이 일반적으로 유리합니다. 그래서 구매자는 종종 실드 및 인클로저 부품과 함께 스탬핑 단자 및 접점을 소싱합니다.
낮은 접촉 저항을 위한 재료 및 도금
기본 금속은 전도성과 스프링 특성을 결정하고, 도금은 인터페이스에서 일어나는 일을 결정합니다.
| 마감 | 일반적인 접촉 저항 | 내식성 | 납땜성 | 일반적인 용도 |
|---|---|---|---|---|
| 니켈 위 무광 주석 | 낮음, 안정적 | 보통 | 우수 | 솔더다운 접지, 대량 생산 |
| 광택 주석 | 초기 낮음 | 낮음; 휘스커 위험 | 양호 | 비용 중심 솔더 조인트 |
| 니켈 (무도금) | 낮음~보통 | 양호 | 플럭스 없이는 불량 | 마모 표면, 나사 인터페이스 |
| 니켈 + 금 플래시 | 매우 낮음, 매우 안정적 | 우수 | 양호 | 저레벨 신호 및 RF 접지 |
| 은 | 가장 낮음 | 오버플레이트 없이는 불량 | 양호 | 고전류 접점, 노출되지 않음 |
| 강철 위 아연 / 크로메이트 | 보통 | 양호 | 납땜 불가 | 섀시 간 본딩 |
납땜 가능한 보드 접지의 경우, 니켈 배리어 위 무광 주석이 기본입니다. 나사로 조이거나 반복적으로 결합되는 접합부의 경우, 니켈 언더플레이트와 얇은 금 플래시가 저항을 낮고 안정적으로 유지하고 프레팅을 방지합니다. 와셔나 클립 전체에 금을 지정하지 마십시오 — 금 비용은 면적에 따라 결정되므로 접촉 영역에만 제한하십시오. 스탬핑 접점 도금 문서는 인터페이스 유형별로 주석, 니켈, 금 중에서 선택하는 방법을 설명합니다.
접촉 저항 및 유지를 위한 설계
저항은 하나의 숫자가 아닙니다; 벌크 저항, 접촉점에서의 수축 저항, 표면의 필름 저항의 합입니다. 마지막 두 가지는 접촉력, 접촉 형상, 도금을 통해 제어합니다.
| 설계 매개변수 | 일반적인 목표 | 중요한 이유 |
|---|---|---|
| 접점당 접촉력 | 0.5-3 N | 필름을 깨고 결합 상태를 유지하기에 충분; 너무 많으면 섀시가 변형됨 |
| 접합부당 접촉 저항 | < 10 mΩ | 고장 전류 및 RF 복귀 경로를 저임피던스로 유지 |
| 결합 시 와이프 거리 | 0.3-1.0 mm | 삽입 시 접촉점에서 산화물을 제거 |
| 결합 사이클 | 서비스 부품의 경우 10-100 | 템퍼 및 도금 선택을 결정 |
| 작동 온도 | -40 ~ +105 °C | 응력 이완 및 도금 선택을 주도 |
스프링 핑거는 스프링 템퍼 합금 — 인청동 또는 구리-베릴륨 등급 — 으로 만들어야 하며, 핑거가 재료의 항복 강도 이하로 응력을 유지하는 변형 범위에서 작동하도록 성형해야 합니다. 조립 시 과도하게 변형된 핑거는 몇 번의 열 사이클 내에 이완되어 힘을 잃습니다. 결합 표면에 정의된 와이프를 주어 접촉점이 자체 청소되도록 하고, 핑거가 매 사이클마다 슬라이딩 동작 없이 같은 지점에 접촉하는 설계를 피하십시오.
테스트 및 품질 검사
접촉 저항은 리드 저항을 제거하기 위해 4선 (Kelvin) 방법으로 측정하며, 일반적으로 지정된 테스트 전류에서 밀리옴을 보고합니다. 결합력 및 유지 테스트는 핑거가 설계된 접촉력을 제공하는지 확인합니다. 염수 분무 및 혼합 유동 가스 테스트는 도금의 부식 거동을 확인합니다. 진동 및 열 사이클링은 기계적 및 온도 스트레스 후에도 접합부가 낮은 저항을 유지하는지 확인합니다.
BQUQ에서는 스탬핑 접지 부품을 기본적으로 치수 검사 데이터와 함께 출하하며, 품질 계획에 접촉 저항 또는 도금 두께 검사를 추가할 수 있습니다. 스탬핑 접점이 검사되는 전체 그림은 접지 클립 및 EMI 차폐 접점 가이드에서 형상 및 테스트 각도를 다룹니다.
자주 묻는 질문
Q: 접지 접합부의 접촉 저항은 얼마여야 합니까?
A: 대부분의 전자 접지 접합부의 경우 인터페이스당 약 10밀리옴 이하를 목표로 하며, 4선 방법으로 측정합니다. RF 접지는 종종 더 낮고 안정적인 저항이 필요하며, 이는 일반적으로 베어 주석보다 접촉 영역에 니켈 언더플레이트와 금 플래시를 의미합니다.
Q: 접지 클립에 가장 좋은 도금은 무엇입니까?
A: 인터페이스에 따라 다릅니다. 납땜 접지의 경우 니켈 위 무광 주석이 표준이며 가장 저렴한 신뢰할 수 있는 옵션입니다. 나사 또는 반복 결합 접합부의 경우 니켈 언더플레이트와 얇은 금 플래시가 저항을 낮고 안정적으로 유지하고 프레팅 부식을 방지합니다. 베어 니켈은 좋은 마모 표면이지만 납땜이 어렵습니다.
Q: 접지 클립이 몇 달 후 접촉을 잃는 이유는 무엇입니까?
A: 일반적으로 응력 이완 또는 부식입니다. 조립 시 과도하게 변형된 핑거는 점차 접촉력을 잃고, 접촉점에 산화물 또는 부식 필름이 생깁니다. 핑거가 탄성 범위 내에서 작동하도록 설계하고, 결합 시 와이프를 추가하고, 환경에 적합한 도금을 선택하여 해결하십시오.
Q: 스탬핑 접지 부품을 엄격한 공차로 만들 수 있습니까?
A: 예. 접지 클립, 핑거, 와셔는 중요한 기능에 대해 표준으로 ±0.05 mm로 스탬핑되며, 특정 접촉 높이 또는 핑거 위치가 요구하는 경우 더 엄격하게 제어됩니다. 이 부품들이 전기적 성능을 제어하므로, 접촉에 중요한 치수를 검사 계획의 핵심 특성으로 취급합니다.
Q: 스탬핑 접지 하드웨어의 리드 타임과 MOQ는 무엇입니까?
A: 고정 MOQ는 없습니다; 실질적인 최소 수량은 툴링에 따라 다릅니다. 소프트 또는 브리지 툴링은 저볼륨 실행을 지원하고, 프로그레시브 다이는 고볼륨을 제공합니다. 재료, 도금, 수량이 포함된 도면을 sc@bquq.com으로 보내주시면 BQUQ가 12 근무 시간 내에 표시 견적을 반환합니다.
