알루미늄 방열판 블록은 6063-T5 알루미늄을 110 T 금형으로 스탬핑한 베이스 1.0 mm, 핀 1.0 mm 제품입니다. 100 mm 기준 0.10 mm의 평탄도를 유지하며, ΔT = 75 K, 강제 공랭 2.0 m/s 조건에서 0.62 K/W의 열저항을 구현합니다. 월 생산량은 50,000개이며, 핀 피치는 ±0.05 mm 이내로 관리됩니다.
베이스 1.0 mm, 핀 1.0 mm가 이 알루미늄 방열판 블록의 기준입니다. 6063-T5 알루미늄을 110 T 금형으로 프레스 성형하여 100 mm 기준 0.10 mm의 평탄도를 유지하고, ΔT = 75 K, 강제 공랭 2.0 m/s 조건에서 0.62 K/W를 제공합니다. 월 생산량은 50,000개입니다.
스탬핑은 압출이 유지할 수 없는 반복 가능한 1.0 mm 핀 프로파일을 구현합니다. 금형이 한 번의 스트로크로 모든 핀을 성형하므로 50,000개 생산에서도 피치가 ±0.05 mm 이내로 유지됩니다.
얇은 핀 두께는 스탬핑이 우위를 갖는 지점입니다. 3.0 mm 피치에 1.0 mm 핀은 동일한 외형 치수의 절삭 또는 압출 프로파일보다 단위 부피당 더 넓은 표면적을 제공합니다.
관련 자료: How to Select the Right CNC Machine for Your Application?.
일체형 구조는 2피스 쿨러에서 나타나는 접착층을 제거하여 열 경로를 단축합니다. 6063-T5 알루미늄과 공기 흐름 사이에는 스탬핑된 표면 자체 외에 아무것도 개재되지 않습니다.
스탬핑 구조는 압출보다 배치 편차를 더 잘 견딥니다. 금형 마모는 핀 피치의 측정 가능한 변화로 가장 먼저 나타나며, 이는 현장이 아닌 CMM 검사와 100% 유압 프레스 리크 테스트에서 검출됩니다.
흑색 아노다이즈 Type II, 10-15 µm 마감은 성형 후에 적용되므로, 절삭 가공 대안에서처럼 핀 루트부의 내식 보호층이 절단되는 일이 없습니다.
참고 자료: Metal Stamping Defects: Burrs, Springback and How to Prevent Them.
표준 소재는 6063-T5 알루미늄이며, 흑색 아노다이즈 Type II, 10-15 µm로 공급됩니다. LED 하이베이 조명 노출이 우려되는 용도에는 패시베이션 처리를 권장하며, 중량보다 전도성이 중요한 경우에는 구리 C110이 열 성능을 높여주지만 단위 중량이 약 두 배로 증가합니다.

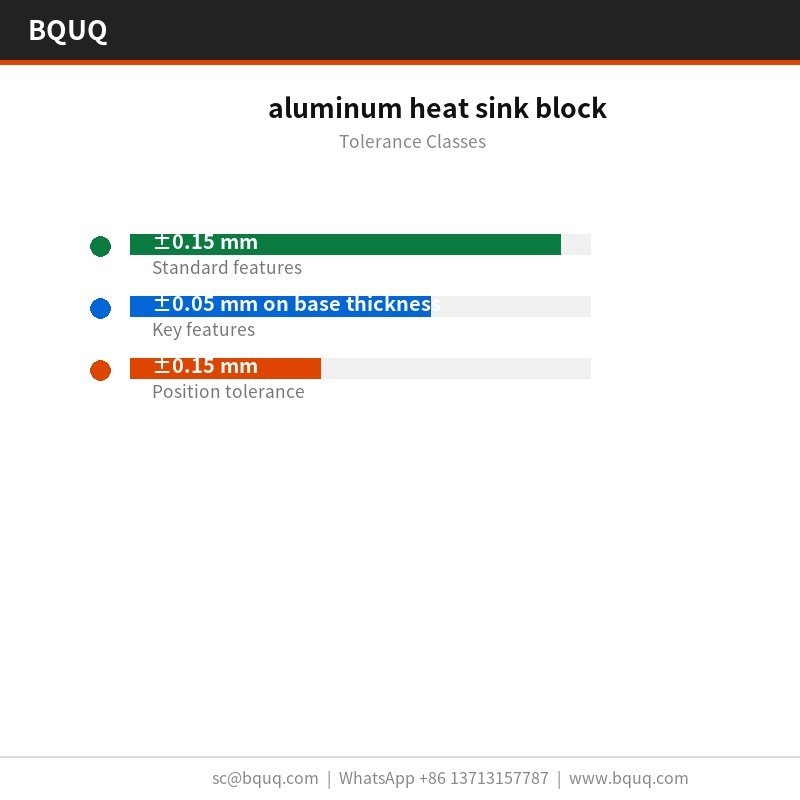

일반 치수는 ±0.15 mm로 관리하며, 베이스 두께와 같은 핵심 부위는 ±0.05 mm로 별도 관리합니다. 성형 형상은 금형 반복 정밀도 ±0.05 mm를 그대로 따르며, 홀 위치는 ±0.15 mm로 유지됩니다. 더 엄격한 등급은 추가 프레스 공정이 필요하므로, 금형 제작 이후가 아닌 이전에 결정하는 것이 좋습니다.
모든 배치는 CMM 성적서와 100% 유압 프레스 리크 테스트를 동반합니다. 평탄도, 피치, 베이스 두께, 홀 위치를 기록하며, ±0.15 mm를 벗어나는 항목은 라인을 떠나기 전에 표시됩니다.
샘플링은 핵심 치수에 AQL 0.65, 일반 치수에 1.5를 적용하며, 모든 초도품에 CMM 및 100% 유압 프레스 리크 테스트를 실시합니다. ±0.15 mm를 초과하는 편차는 전수 선별로 이어집니다.
평탄도는 주철이 아닌 화강암 정반에서 측정합니다. 20 x 20 x 10 mm에서 100 mm 기준 0.10 mm는 래핑되지 않은 정반에서는 다르게 읽히기 때문입니다. 기록에는 두 측정값을 모두 보관합니다.
자세히 보기: Digital Transformation in Manufacturing: Beyond Industry 4.0 for Precision Machining.
최종 포장은 PE 백 + 수출용 카톤이며, 카톤당 20 kg입니다. 모든 카톤에는 로트, 수량, 검사 상태가 라벨로 부착되며, 기록은 ISO9001 파일에 따라 10년간 보관됩니다.
LED 하이베이 조명 프로그램이 이 형상이 존재하는 이유입니다. 인클로저의 높이를 더 키울 수 없는 경우, 핀 밀도가 유일한 변수이며, 3.0 mm 피치에 1.0 mm 소재가 알루미늄의 실질적인 한계입니다.
LED 하이베이 조명 제작에서 100 mm 기준 0.10 mm의 장착면은 열 성능만큼 중요합니다. 이는 열 인터페이스 재료가 균일하게 퍼지는지, 한쪽 끝에 몰리는지를 결정하기 때문입니다.
추가 기술 자료: Custom CNC Collet Chuck Tool Holder HSK50 ER20 Precision Manufacturing.
LED 하이베이 조명 고객은 일반적으로 내식성 때문에 6063-T5 알루미늄을 지정한 후 도면을 ±0.15 mm로 관리합니다. 50,000개 라인이 이 물량을 이중 소싱 없이 소화합니다.
LED 하이베이 조명에서 베이스는 보통 장착 인터페이스 역할을 겸합니다. 100 mm 기준 0.10 mm의 평탄도를 갖는 1.0 mm 두께는 LED 하이베이 조명용 써멀 패드에 안정적인 표면을 제공합니다.
추천 자료: What Is the Difference Between Stamping and Bending? Forming Processes Compared.

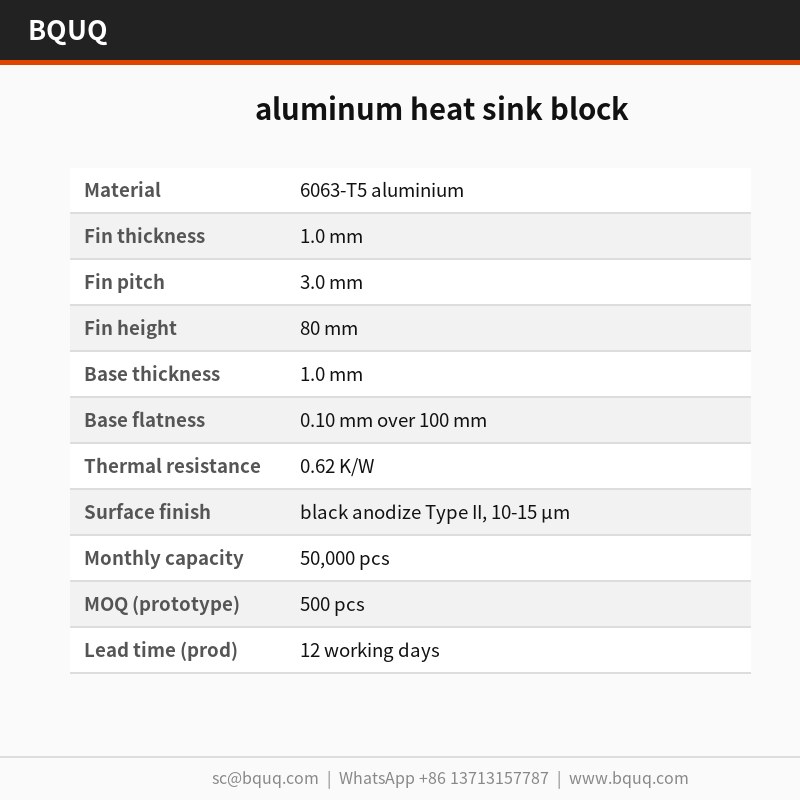

| 항목 | 값 / 범위 |
|---|---|
| 소재 | 6063-T5 알루미늄 |
| 핀 두께 | 1.0 mm |

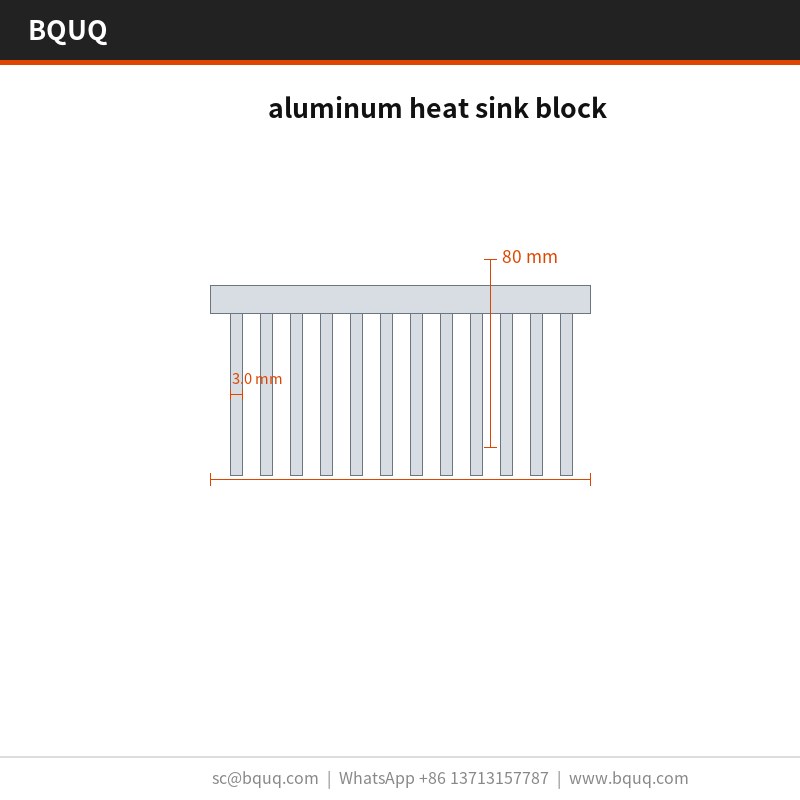

| 핀 피치 | 3.0 mm |
