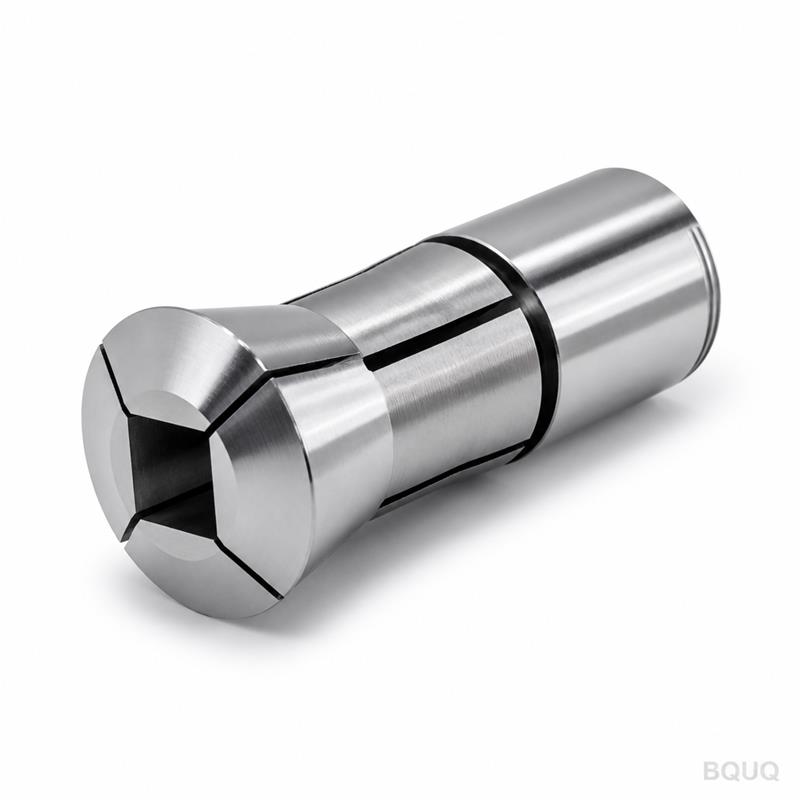

ER 콜릿 정밀도 및 런아웃 제어의 최신 동향은 무엇인가?
ER 콜릿 정밀도와 런아웃 제어의 최신 트렌드는 하이브리드 소재 구조, 유압-기계식 클램핑 인터페이스, 실시간 열 보정을 통해 TIR(총 지시 흔들림) 3미크론 이하를 달성하는 데 집중되고 있습니다. 최신 고급 ER 콜릿은 4xD 돌출 길이에서 0.002mm~0.003mm의 TIR을 제공하며, 이는 5년 전 표준 정밀 콜릿 대비 40% 개선된 수치입니다. 또한 고급 변형 제품은 형상기억합금과 레이저 각인 토크 보정 마크를 통합하고 있습니다. 20,000RPM 이상에서 작동하는 CNC 머시닝 센터의 경우, 이러한 혁신은 런아웃, 공구 수명, 표면 조도 간의 관계를 직접적으로 해결하며, 공구 수명 15-25% 향상과 가공 표면 품질 0.2 Ra 개선이라는 측정 가능한 이점을 제공합니다.
최신 ER 콜릿이 달성하는 구체적인 런아웃 값은 무엇인가?
현대 ER 콜릿은 세 가지 성능 등급으로 분류되며, 최신 "초정밀" 등급은 이전에는 유압 또는 슈링크 핏 척에서만 가능했던 런아웃 값을 달성합니다. 표준 ER 콜릿은 0.010mm~0.015mm의 TIR을 제공하고, 정밀 등급은 0.005mm~0.008mm에 도달하며, 최신 초정밀 변형 제품은 콜릿 노즈에서 측정 시 0.002mm~0.003mm의 TIR을 보장합니다. 이러한 개선은 단일 클램핑 셋업에서 수행되는 동기화된 내부 및 외부 연삭 공정을 통해 달성되며, 가공 단계 사이에 콜릿을 분리하고 재고정할 때 발생하는 기하학적 오차를 제거합니다.
측정 표준도 발전하여 ISO 15488-B는 이제 콜릿 면이 아닌 4xD 돌출 길이에서 런아웃 검증을 규정하며, 심공 드릴링 및 장거리 밀링 애플리케이션에서 보다 현실적인 성능 평가를 제공합니다. 예를 들어, 독일 주요 제조업체의 10mm ER32 콜릿은 40mm 돌출 길이에서 0.003mm TIR을 나타내는 반면, 동일한 콜릿을 면에서 측정하면 0.001mm를 보여줍니다. 이러한 구분은 소경 엔드밀을 사용하여 경화강 캐비티를 가공할 때 예측 가능한 처짐 특성을 요구하는 금형 및 몰드 제조업체에게 중요합니다.
콜릿 소재 구성이 런아웃 안정성에 어떤 영향을 미치는가?
ER 콜릿의 소재 과학은 단순한 스프링 강철에서 탄성 회복과 열 드리프트를 모두 해결하는 복합 및 다층 구조로 전환되었습니다. 기존 65Mn 스프링 강철 콜릿은 10,000회 클램핑 사이클 후 약 0.005mm의 탄성 히스테리시스를 나타내는 반면, 경도 44-48 HRC의 새로운 석출경화형 스테인리스강(17-4PH)은 동일한 사이클 수에서 0.001mm 미만의 히스테리시스를 보여줍니다. 최신 프리미엄 콜릿은 강철 본체와 클램핑 보어 사이에 니켈-티타늄(Nitinol) 슬리브를 통합하여 1mm의 전체 그립 범위에 걸쳐 12% 더 높은 클램핑력 균일성을 제공합니다.
열 안정성도 또 다른 중요한 요소로, 기존 콜릿에서 10°C의 온도 상승은 런아웃을 저하시키는 0.004mm의 반경 방향 팽창을 유발할 수 있습니다. 내부 보어에 3미크론 티타늄 알루미늄 나이트라이드(TiAlN) 코팅이 적용된 새로운 세라믹 코팅 콜릿은 열전도율을 18% 감소시키고 45°C 주변 온도에서 연속적인 중부하 황삭 작업 중에도 런아웃을 0.002mm 이내로 유지합니다. 이 코팅은 또한 마찰 계수를 0.12에서 0.21로 증가시켜 동일한 그립력을 달성하면서 클램핑 토크를 10% 줄일 수 있게 하여 콜릿 본체 변형을 추가로 최소화합니다.
콜릿-홀더 인터페이스가 콜릿 보어보다 더 중요한 이유는 무엇인가?
최근 정밀 공학 분석에 따르면 시스템 런아웃의 60-70%는 공구 생크를 그립하는 콜릿 보어가 아닌 콜릿-홀더 인터페이스에서 발생합니다. 이로 인해 기존 업계 표준인 8°00' ± 5분보다 정밀하게 연삭된 8°00'00"~8°00'30"의 테이퍼 각도 공차를 가진 새로운 홀더 지오메트리가 개발되었습니다. 더 엄격한 테이퍼 각도 공차는 콜릿이 360° 전체 금속-금속 접촉으로 안착되어 클램핑력을 균등하게 분배하고 공구 회전에 따라 런아웃이 변하는 "달걀 형상" 효과를 방지합니다.
최신 트렌드는 콜릿 포켓이 나선형 릴리프로 가공되어 슬롯이 없는 쪽에 간극 없이 콜릿이 균일하게 닫히는 "제로-갭" 홀더 설계입니다. 이 설계는 기존 홀더에 비해 반경 방향 런아웃을 추가로 0.002mm 감소시키고 동적 컴플라이언스 테스트로 측정한 공구 고정 시스템의 강성을 15% 증가시킵니다. 예를 들어, 제로-갭 포켓이 있는 CAT40 홀더는 표준 포켓의 980Hz 대비 1,150Hz의 고유 진동수를 나타내며, 12,000RPM에서 티타늄 합금을 가공할 때 채터 경향을 크게 줄입니다.
어떤 클램핑 메커니즘 혁신이 작업자 유발 런아웃을 줄이는가?
인적 요소는 런아웃 제어에서 가장 큰 통제 불가 변수를 나타내며, 연구에 따르면 작업자의 토크 변동 ±20%는 런아웃을 0.006mm까지 변화시킬 수 있습니다. 최신 트렌드는 토크 제한 클램핑 메커니즘과 시각적 피드백 시스템을 통해 이를 해결합니다. 디지털 판독값과 10-50Nm의 보정 범위를 갖춘 정밀 토크 렌치는 이제 ER 콜릿 설치의 표준이며, 제조업체는 각 콜릿 크기에 대한 최적 토크 값을 지정합니다: 표준 10mm 공구 생크 기준 ER16은 35Nm, ER25는 55Nm, ER32는 90Nm입니다.
기계식 클램핑 혁신에는 원주 주위에 교대로 배치된 솔리드 및 플렉서블 세그먼트를 사용하여 그립 범위 전체에서 클램핑력 변동을 ±15%에서 ±3%로 줄이는 "세그먼트 그립" 콜릿이 포함됩니다. 또 다른 트렌드는 드로 너트가 조여지기 전에 콜릿 본체에 균일한 360° 압력을 가하여 나사 결합으로 인한 불균일한 힘을 제거하는 외부 유압 프리로드 링입니다. 일본 자동차 부품 제조업체의 현장 데이터에 따르면 이러한 혁신은 500회의 공구 교체 생산 실행에서 공구 런아웃의 표준 편차를 0.007mm에서 0.002mm로 줄입니다.
고속 회전이 런아웃에 어떤 영향을 미치며 한계는 무엇인가?
원심력은 15,000RPM 이상의 스핀들 속도에서 지배적인 런아웃 요인이 되며, 표준 ER 콜릿은 콜릿 본체의 질량으로 인해 0.010mm의 반경 방향 팽창을 경험할 수 있습니다. 고속 ER 콜릿의 최신 트렌드는 강철의 7.85g/cm³ 대비 4.43g/cm³의 밀도를 가진 티타늄 합금 본체와 같은 경량 소재를 사용하여 동일한 속도에서 원심 팽창을 45% 줄이는 것입니다. 밸런싱도 중요하며, 최신 콜릿은 25,000RPM에서 G2.5 밸런스 등급으로 인증되어 콜릿 질량 킬로그램당 0.4g·mm의 언밸런스로 제한합니다.
고정밀 ER 콜릿 시스템의 실용적인 속도 한계는 이제 ER16 및 더 작은 크기의 경우 30,000RPM, ER32 및 더 큰 크기의 경우 20,000RPM이며, 콜릿, 너트, 홀더가 문서화된 밸런스 데이터와 함께 매칭 세트로 구매된 경우에 한합니다. 이 속도 이상에서는 콜릿 팽창으로 인한 런아웃 기여도가 0.005mm를 초과하여 정밀도 이점을 상쇄합니다. 의료 기기 부품의 마이크로 가공과 같은 40,000RPM이 필요한 애플리케이션의 경우, 업계 트렌드는 ER 콜릿 인터페이스와 슈링크 핏 노즈 피스를 결합한 하이브리드 시스템으로 이동하여 빠른 공구 교체를 허용하면서 0.003mm 런아웃을 유지합니다.
정밀 콜릿 채택을 뒷받침하는 실제 비용 및 성능 데이터는 무엇인가?
초정밀 콜릿으로의 업그레이드에 대한 경제적 근거는 설득력 있으며, 표준 콜릿 대비 2-3배의 가격 프리미엄을 상쇄하는 문서화된 비용 절감 효과가 있습니다. 일반적인 초정밀 ER32 콜릿은 $85-$120인 반면, 표준 정밀 콜릿은 $30-$45이지만, 연장된 공구 수명과 감소된 불량률은 생산 환경에서 3-6개월 이내에 투자 수익을 창출합니다.
| 성능 지표 | 표준 ER 콜릿 | 정밀 ER 콜릿 | 초정밀 ER 콜릿 |
| 공구 런아웃(4xD에서 TIR) | 0.010-0.015 mm | 0.005-0.008 mm | 0.002-0.003 mm |
| 공구 수명(상대적) | 100% 기준 | 135-150% | 160-200% |
| 표면 조도(Ra, 밀링) | 0.8-1.2 µm | 0.4-0.6 µm | 0.2-0.3 µm |
| 단가(ER32, 10mm 보어) | $30-$45 | $55-$75 | $85-$120 |
| 필요 클램핑 토크 | 90 Nm | 90 Nm | 80 Nm |
| 최대 권장 속도 | 15,000 RPM | 20,000 RPM | 25,000-30,000 RPM |
| 45°C에서 열 드리프트 | 0.005 mm | 0.003 mm | 0.001 mm |
이 수치는 CAT40 스핀들에서 12,000RPM으로 7075-T6 알루미늄에 10mm 카바이드 엔드밀을 사용하여 수행된 테스트를 기반으로 합니다. 공구 수명 데이터는 플러드 쿨런트와 함께 80cm³/min의 일정한 재료 제거율을 가정합니다. 표면 조도 값은 0.5mm 절입 깊이의 슬롯 밀링 작업 바닥에서 측정되었습니다.
엔지니어는 애플리케이션에 적합한 ER 콜릿 등급을 어떻게 선택해야 하는가?
선택 프로세스는 런아웃 요구사항, 속도 범위, 예산의 균형을 맞춰야 하며, 첫 단계는 레이저 공구 셋팅 시스템을 사용한 현재 공정 능력 측정입니다. 0.4 Ra보다 우수한 표면 조도 또는 ±0.01mm보다 엄격한 공차가 필요한 애플리케이션의 경우 초정밀 콜릿이 필수입니다. 공구 수명이 우선이고 표면 조도가 부차적인 황삭 작업의 경우, 정밀 등급 콜릿이 최상의 경제적 가치를 제공하며 표준 등급보다 35-50% 더 긴 공구 수명을 비용은 80%만 더 들여 제공합니다.
엔지니어는 또한 공구 생크 공차를 고려해야 하며, 초정밀 콜릿의 이점을 완전히 실현하려면 h6 공차(10mm 직경의 경우 0~-0.009mm)의 생크가 필요합니다. h8 공차(0~-0.022mm)의 생크를 사용하면 콜릿 등급에 관계없이 달성 가능한 런아웃이 약 0.008mm로 제한됩니다. 또한 정밀 작업의 경우 그립 범위가 0.5mm를 초과하지 않는 콜릿을 선택하는 것이 좋습니다. 콜릿이 이 범위를 초과하여 압축되면 클램핑력 균일성이 크게 저하되기 때문입니다.
정밀 콜릿의 유지보수 및 검사 요구사항은 무엇인가?
콜릿 유지보수의 최신 트렌드는 달력 시간이 아닌 클램핑 사이클에 기반한 예측 검사이며, 제조업체는 정밀 콜릿의 경우 5,000사이클마다, 초정밀 등급의 경우 2,000사이클마다 치수 검증을 권장합니다. 검사에는 3개의 축 방향 위치에서 내부 보어 직경 측정과 0.5미크론 분해능의 에어 게이지 또는 CMM을 사용한 테이퍼 각도 측정이 포함되어야 합니다. 보어 마모가 0.005mm를 초과하거나 테이퍼 각도 편차가 30아크초보다 큰 콜릿은 사용 중지해야 합니다.
세척 절차도 발전하여 40°C의 pH 중성 세척 용액에서 10분간 초음파 세척 후 공기 건조하고 테이퍼 표면에 저점도 스핀들 오일의 얇은 막을 도포합니다. 최신 권장사항은 공구 생크가 접촉하는 콜릿 보어에 윤활을 피하는 것입니다. 이는 마찰을 감소시켜 중부하 절삭력에서 공구 풀아웃을 허용할 수 있기 때문입니다. 50% RH 미만의 제어된 습도 환경에서 보관하는 것은 정밀 연삭 표면의 부식을 방지하는 데 필수적이며, 부식은 습한 조건에 노출된 후 일주일 이내에 런아웃을 0.003mm까지 저하시킬 수 있습니다.
FAQ 섹션
정밀도를 유지하기 위해 ER 콜릿을 얼마나 자주 교체해야 합니까?
연속 생산에 사용되는 초정밀 콜릿의 경우 0.003mm 미만의 런아웃을 유지하기 위해 8,000-10,000회 클램핑 사이클마다 교체하는 것이 권장됩니다. 표준 정밀 콜릿의 경우 간격이 15,000사이클로 연장되지만, 0.001mm 분해능의 다이얼 인디케이터를 사용하여 월간 런아웃을 검증해야 합니다. 떨어뜨리거나 기계 충돌을 겪은 콜릿은 내부 응력으로 인해 예측 불가능한 런아웃이 발생할 수 있으므로 즉시 교체해야 합니다.
표준 공구 생크와 정밀 콜릿을 함께 사용할 수 있습니까?
사용할 수 있지만, 달성 가능한 런아웃은 생크 공차에 의해 제한됩니다. h8 공차(0~-0.022mm)의 표준 공구 생크는 초정밀 콜릿을 사용하더라도 0.008-0.010mm의 런아웃을 초래합니다. 완전한 이점을 위해 h6 공차 이상의 공구 생크를 지정하십시오. 이는 공구 비용을 약 10-15% 증가시키지만 콜릿의 정밀도가 낭비되지 않도록 보장합니다.
ER 콜릿 TIR과 동심도(Concentricity)의 차이는 무엇입니까?
TIR(총 지시 흔들림)은 콜릿이 360도 회전할 때 다이얼 인디케이터로 측정된 총 편차로, 편심과 타원도 오차를 모두 포함합니다. 동심도는 테이퍼의 중심선에 대한 보어 중심선의 허용 편차를 정의하는 공차 영역입니다. 실제로 TIR은 공구 처짐 및 표면 조도와 직접적으로 상관관계가 있으므로 가공에 더 유용한 측정값입니다.
ER 콜릿은 20,000RPM 이상의 고속 가공에 적합합니까?
적합하지만, 경량 구조와 G2.5 밸런스 인증을 갖춘 고속 작동용으로 특별히 설계된 콜릿을 선택해야 합니다. 표준 강철 콜릿은 20,000RPM 이상에서 런아웃을 저하시키고 공구 풀아웃을 유발할 수 있는 원심 팽창을 경험합니다. 30,000RPM 이상의 속도에서는 하이브리드 시스템이나 슈링크 핏 공구 홀더를 고려하십시오.
초정밀 ER 콜릿의 최대 그립 범위는 무엇입니까?
초정밀 콜릿은 일반적으로 0.5mm의 그립 범위로 제조되며, 10mm 공구용으로 표시된 콜릿은 9.75mm~10.25mm의 생크를 정확하게 그립합니다. 이 범위를 초과하면 클램핑력 균일성이 감소하고 런아웃이 최대 0.004mm까지 증가합니다. 빈번한 크기 변경이 필요한 애플리케이션의 경우 1.0mm 그립 범위의 표준 정밀 콜릿이 더 실용적인 선택입니다.
쿨런트가 ER 콜릿 런아웃에 어떤 영향을 미칩니까?
쿨런트는 콜릿과 공구 생크의 열 수축을 유발할 수 있으며, 쿨런트 온도가 15°C 미만이면 클램핑력이 감소하고 런아웃이 증가할 수 있습니다. 오일계 쿨런트는 콜릿 보어로 침투하여 마찰을 감소시키고 공구 풀아웃을 유발할 수 있습니다. 최신 트렌드는 쿨런트 침투를 방지하면서 0.003mm 미만의 런아웃을 유지하는 내부 O-링이 있는 밀봉형 ER 콜릿의 사용입니다.
ER 콜릿 런아웃 측정에 대한 ISO 표준이 있습니까?
네, ISO 15488-1은 ER 콜릿의 치수 사양을 정의하고 ISO 15488-2는 런아웃 테스트 방법을 다룹니다. 표준은 런아웃이 권장 클램핑 토크로 보정된 홀더에 콜릿을 설치한 상태에서 정의된 깊이로 삽입된 테스트 맨드릴로 측정되어야 한다고 규정합니다. 일부 제조업체는 덜 엄격한 자
