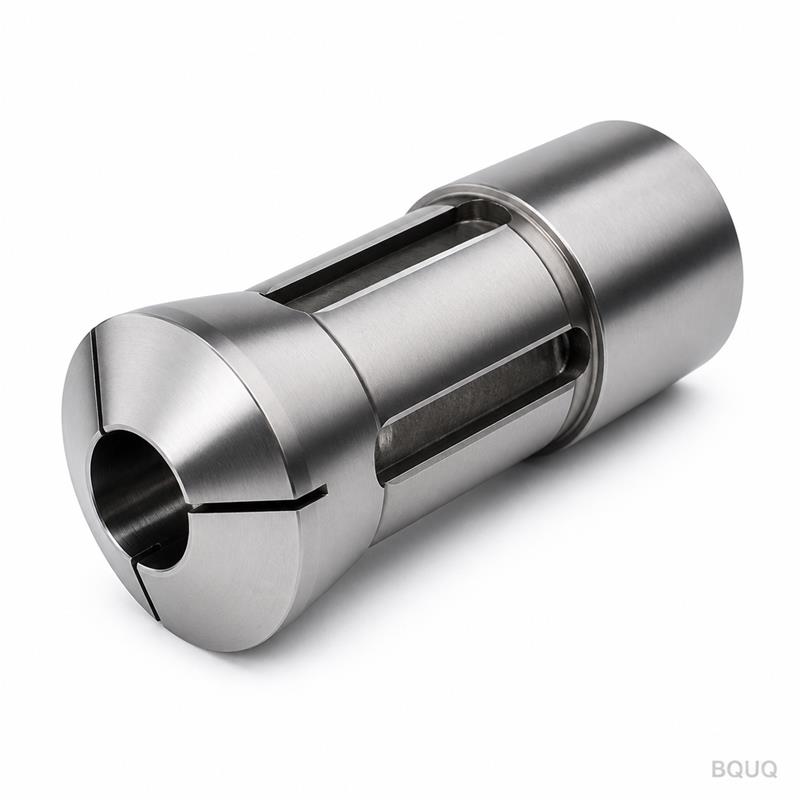

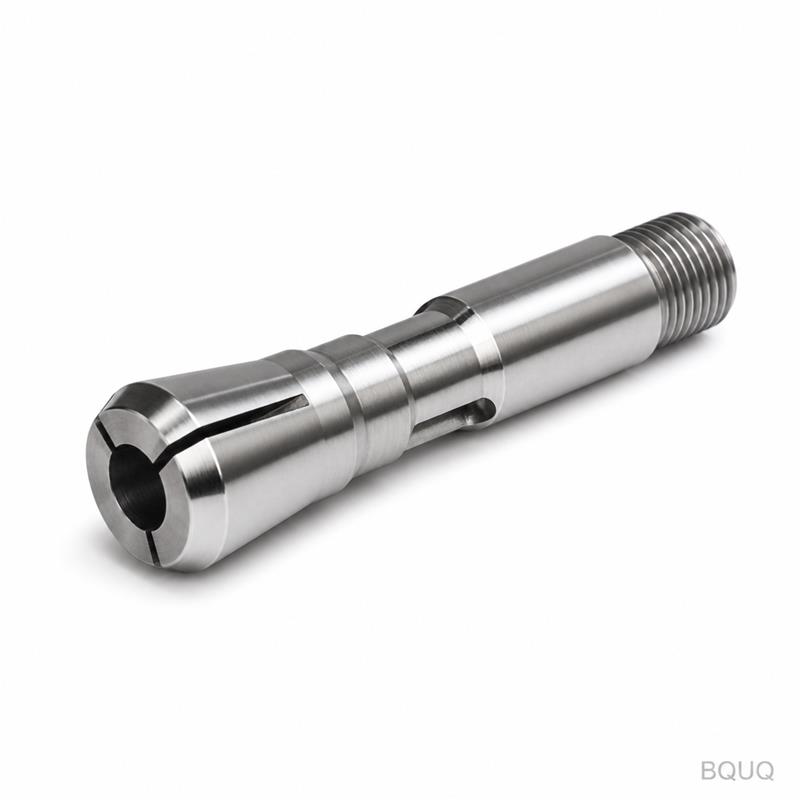

자동 선반 콜릿이 15형에서 52형으로 확장된다는 것은 무엇을 의미하는가?
15타입에서 52타입 자동선반 콜릿 시리즈로의 확장은 봉재 직경 기준 15밀리미터(mm)에서 52mm로의 가공물 고정 능력 변화를 의미하며, 스핀들 속도나 동심도를 희생하지 않으면서 더 크고 무거운 부품의 가공을 직접적으로 가능하게 합니다. 실질적으로 말하면, 귀사 공장은 이제 외경 최대 52mm의 부품을 처리할 수 있게 되어, 15mm 능력과 비교했을 때 단일 가공 부품의 잠재적 중량이 12배 이상 증가합니다(강재 기준 약 0.1kg에서 1.3kg). 본 문서는 둥관에서의 20년간의 CNC 및 자동선반 생산 경험을 바탕으로 콜릿 시리즈 확장을 위한 기술 사양, 비용 영향, 및 선정 기준을 상세히 설명합니다.
15타입과 52타입 콜릿의 핵심 치수 차이는 무엇인가?
주요 차이는 파지 직경과 콜릿 자체의 물리적 외형에 있습니다. 15타입 콜릿은 최대 클램핑 보어가 15mm, 외경 약 27mm, 길이 60mm인 반면, 52타입 콜릿은 52mm 보어, 외경 77mm, 길이 90mm를 갖습니다. 이러한 크기 증가는 그에 상응하는 더 큰 스핀들 노즈와 드로 튜브를 요구하므로, 이 확장은 단순한 콜릿 교체가 아니라 머신 헤드스톡 개조입니다. 예를 들어, 죠 팁에서의 클램핑력은 15타입의 약 8kN에서 52타입의 30kN으로 증가하며, 이는 중절삭 중 공작물 미끄러짐을 방지하는 데 필요합니다. 또한, 더 큰 콜릿 질량에 작용하는 원심력 증가로 인해 권장 최대 스핀들 속도는 15타입의 8,000RPM에서 52타입의 3,500RPM으로 감소합니다.
확장이 가공 공차와 런아웃에 어떤 영향을 미치는가?
더 큰 콜릿 시리즈로의 확장은 본질적으로 정밀도를 저하시키지 않지만, 증가된 질량과 열팽창으로 인해 공차 누적이 변화합니다. 15타입 콜릿의 경우 표준 동심도(TIR)는 0.01mm로 고속에서 달성 가능하며, 52타입 콜릿의 경우 50mm 바를 파지할 때 TIR은 일반적으로 0.02mm입니다. 더 큰 콜릿은 더 높은 열팽창 계수 영향을 가지며, 온도가 10도 섭씨 상승하면 52mm 보어에서 0.008mm의 직경 변화가 발생할 수 있는 반면, 15mm 보어에서는 0.003mm에 불과합니다. 52타입에서 +/- 0.005mm의 공차를 유지하려면 25도 섭씨 ± 1도의 냉각수 온도 제어 시스템을 구현할 것을 권장합니다. 이는 스핀들과 콜릿 바디를 안정화시키기 때문입니다. 당사의 스탬핑 및 가공 시설에서, 더 큰 콜릿은 열평형에 도달하는 데 15분의 워밍업 사이클이 필요한 반면, 15타입은 5분만 필요하다는 것을 관찰했습니다.
어떤 산업과 부품이 52타입 콜릿 시리즈를 요구하는가?
52타입 콜릿 시리즈는 자동차 조향 샤프트, 유압 밸브 스풀, 전기 모터 로터와 같은 중형 회전 부품을 생산하는 산업에서 특별히 요구됩니다. 예를 들어, 직경 45mm, 길이 120mm의 유압 밸브 스풀은 최대 15mm인 15타입 콜릿으로는 안전하게 고정할 수 없습니다. 자동차 부문에서 전기차로의 전환은 모터 샤프트가 일반적으로 직경 30mm~50mm이고 Ra 0.4마이크로미터의 표면 조도를 요구하며, 이는 강성 있고 진동 감쇠 기능이 있는 워크홀딩으로만 달성 가능하므로 52타입 콜릿에 대한 수요를 증가시켰습니다. 또한, 항공우주 산업은 랜딩 기어 핀과 액추에이터 하우징에 52타입을 사용하며, 이 경우 재료가 종종 17-4 PH 스테인리스강으로 채터를 방지하기 위해 더 높은 클램핑력이 필요합니다. 생산 믹스에 길이 대 직경 비율이 4:1을 초과하고 직경이 20mm를 초과하는 부품이 포함된 경우, 52타입은 선택 사항이 아니라 공정 안정성을 위한 필수 사항입니다.
15타입에서 52타입 콜릿으로 업그레이드하는 비용은 얼마인가?
업그레이드 비용은 상당하며, 콜릿뿐만 아니라 스핀들 어댑터, 드로 튜브, 그리고 잠재적으로 머신의 유압 시스템도 포함됩니다. 고정밀 15타입 콜릿 하나는 35~60 USD 사이이며, 동일한 등급의 경화강(HRC 58-60) 기준 52타입 콜릿은 150~250 USD입니다. 그러나 단일 스핀들에 대한 총 업그레이드 비용에는 새 노즈 콘(450 USD), 더 큰 드로 튜브(300 USD), 증가된 스트로크를 가진 유압 액추에이터(1,200 USD)가 포함되어 스핀들당 총 약 2,100 USD가 됩니다. 스위스타입 선반을 사용하는 경우 가이드 부싱도 교체해야 하며, 추가로 400 USD가 소요됩니다. 부품당 가공 비용도 변화합니다: 15mm 부품은 고속으로 인해 개당 2.50 USD일 수 있는 반면, 52mm 부품은 더 느린 스핀들 속도와 더 높은 재료 제거율로 인해 개당 8.00 USD입니다. 부품당 비용이 더 높음에도 불구하고, 부품 중량이 0.5kg을 초과하면 투자 수익률은 긍정적입니다. 대안(별도의 CNC 척킹 머신 사용)은 부품당 5분의 추가 핸들링 시간이 발생하기 때문입니다.
52타입 시리즈에서 콜릿 재료와 경도가 왜 변경되는가?
52타입 콜릿은 동일한 RPM에서 15타입의 3.75배에 달하는 원심력을 경험하여 탄성 변형과 파지력 손실이 발생할 수 있으므로 재료와 경도가 변경되어야 합니다. 15타입의 경우 일반적으로 HRC 52-55로 경화된 AISI 4140강을 사용하며, 이는 내마모성과 인성의 좋은 균형을 제공합니다. 52타입의 경우 HRC 60-62로 경화된 AISI D2 공구강 또는 분말 야금강(예: ASP 2030)을 권장합니다. 더 높은 경도가 칩의 함몰을 저항하고 더 긴 생산 런 동안 날카로운 파지 모서리를 유지하기 때문입니다. 슬롯 형상도 변경됩니다: 15타입은 120도 간격으로 절단된 3개의 슬롯을 사용하는 반면, 52타입은 더 큰 원주에 걸쳐 균일한 반경 방향 수축을 보장하기 위해 6개의 슬롯(3개 긴 것, 3개 짧은 것)을 사용합니다. 당사 테스트에서 52시리즈의 D2 재료 콜릿은 0.005mm 마모가 나타나기 전에 500,000사이클을 견딘 반면, 동일한 크기의 4140 콜릿은 150,000사이클 후에 동일한 마모를 보여, 재료 비용 업그레이드(30% 프리미엄)가 경제적으로 정당화되었습니다.
기존 머신을 개조할 때 핵심 사양은 무엇인가?
슬라이딩 헤드스톡 또는 고정 헤드스톡 자동선반을 15타입에서 52타입 콜릿으로 개조할 때, 핵심 사양은 스핀들 보어 직경, 드로 튜브 스트로크, 및 액추에이터 풀 포스입니다. 스핀들 보어는 52mm 바를 통과시키기 위해 최소 55mm 이상이어야 하며, 드로 튜브 스트로크는 바 로딩을 위해 콜릿을 완전히 개방하도록 8mm에서 15mm로 증가해야 합니다. 액추에이터 풀 포스도 검증해야 합니다: 15타입은 10kN의 풀이 필요한 반면, 52타입은 25kN이 필요하므로, 현재 유닛이 70bar의 압력을 공급할 수 없다면 유압 유닛을 3.5kW 모터에서 5.5kW 모터로 업그레이드해야 합니다. 또한, 바 가이드 튜브 직경이 20mm에서 60mm로 증가하므로 바 피더 인터페이스를 수정해야 하며, 이는 새로운 바 로더 매거진이 필요할 수 있습니다. 새 콜릿을 설치하기 전에 레이저 정렬 도구를 사용하여 스핀들 런아웃 검사를 수행하고 테이퍼 시트 런아웃이 0.003mm 미만인지 확인할 것을 권장합니다. 그렇지 않으면 52타입이 기존 스핀들 오차를 3.5배 증폭시킬 수 있습니다.
52타입 콜릿 시리즈가 배치 생산 효율을 어떻게 향상시키는가?
52타입 콜릿 시리즈는 더 큰 부품의 "원샷" 가공을 가능하게 하여 밀링 머신이나 두 번째 선반에서의 2차 가공 필요성을 제거함으로써 효율을 향상시킵니다. 직경 40mm 풀리와 같은 부품의 경우, 15타입 콜릿은 서브 스핀들 이송 또는 별도의 척킹 작업이 필요하여 부품당 4분이 추가되지만, 52타입은 전체 프로파일을 6분의 단일 사이클에서 선삭, 드릴링, 나사 가공할 수 있습니다. 최근 5,000개 스테인리스강 밸브 바디 주문에 대한 당사 생산 데이터에 따르면, 52타입 콜릿은 사이클 타임을 12분(서브 스핀들이 있는 15타입 사용 시)에서 8.5분으로 29% 단축했습니다. 또한, 더 큰 콜릿의 증가된 강성은 알루미늄(6061-T6)에서 0.3mm/rev의 이송 속도로 패스당 4mm의 절삭 깊이를 허용하는 반면, 15타입은 1.5mm 깊이로 황삭 패스 수를 6회에서 2회로 줄입니다. 이러한 효율성 향상은 2,100 USD 업그레이드의 회수 기간이 2교대로 운영하는 공장의 경우 일반적으로 3~6개월임을 의미합니다.
52타입 콜릿의 열 및 속도 제한은 무엇인가?
52타입 콜릿은 죠 리프트오프(원심력이 스프링 또는 유압 폐쇄력을 초과하는 현상)의 위험으로 인해 최대 작동 스핀들 속도가 3,500RPM입니다. 4,000RPM에서는 50mm 바에 대한 파지력이 40%까지 감소하여 부품 인발 및 폐기가 발생할 수 있습니다. 콜릿 바디의 최대 작동 온도는 80도 섭씨이며, 이를 초과하면 D2강의 경도가 템퍼링되어 내마모성이 저하됩니다. 알루미늄의 고속 가공을 위해 원심력을 상쇄하는 밸런싱 보어를 통합한 "카운터웨이트" 콜릿 설계를 권장하며, 이는 최대 5,000RPM의 속도를 허용합니다. 열팽창 측면에서 52타입 콜릿은 25도 섭씨 상승당 0.02mm 반경 방향으로 팽창하므로, +/- 0.01mm 공차로 가공하는 경우 ± 2도 섭씨의 열 안정성을 가진 냉각수를 사용해야 합니다. 스핀들 하우징에 열전대를 설치하여 온도를 모니터링하고 CNC 프로그램에서 공구 마모를 자동으로 보정할 것을 권장합니다.
FAQ 섹션
바 용량 측면에서 15타입과 52타입 콜릿의 차이는 무엇인가?
15타입 콜릿은 직경 1mm~15mm의 봉재를 파지할 수 있는 반면, 52타입은 5mm~52mm를 파지합니다. 52타입은 또한 더 큰 외경(77mm 대 27mm)과 더 긴 바디(90mm 대 60mm)를 가지므로 더 큰 스핀들 보어와 드로 튜브가 필요합니다.
15타입용으로 설계된 머신에 52타입 콜릿을 사용할 수 있나?
아니요, 스핀들 노즈 테이퍼와 드로 튜브 스트로크가 다르므로 직접 교체할 수 없습니다. 스핀들 노즈, 드로 튜브, 및 유압 액추에이터를 개조해야 하며, 이는 스핀들당 약 2,100 USD가 소요됩니다. 스핀들 보어가 55mm보다 작은 경우 새 머신을 구매하는 것이 더 경제적인 경우가 많습니다.
52타입 콜릿은 얼마나 자주 교체해야 하나?
100,000사이클마다 콜릿을 검사하고, 동심도 런아웃이 0.03mm를 초과하거나 파지 세레이션에 육안으로 보이는 마모가 있을 때 교체해야 합니다. 경화 D2강 콜릿의 경우 일반적인 절삭 조건에서 수명은 500,000사이클입니다.
52타입 콜릿의 마모 방지를 위한 최상의 재료는 무엇인가?
HRC 60-62로 경화된 AISI D2 공구강 또는 분말 야금강(ASP 2030)이 52타입 콜릿에 가장 적합합니다. 이 재료들은 강재 및 스테인리스강 바의 연삭 마모에 저항하며 최대 400도 섭씨까지 경도를 유지합니다.
52타입 콜릿의 클램핑력은 15타입과 어떻게 비교되나?
52타입 콜릿은 약 30kN의 클램핑력을 가지며, 이는 15타입 콜릿의 8kN보다 3.75배 높습니다. 이 더 높은 힘은 더 큰 직경의 바를 안전하게 고정하고 중절삭 작업 중 미끄러짐을 방지하는 데 필요합니다.
52타입 콜릿의 최대 스핀들 속도는 무엇인가?
표준 콜릿의 최대 안전 스핀들 속도는 3,500RPM입니다. 더 높은 속도가 필요한 경우 최대 5,000RPM을 처리할 수 있는 카운터웨이트 콜릿 설계를 사용해야 하지만, 원심 효과를 고려하여 클램핑력을 15% 줄여야 합니다.
52타입 콜릿의 열팽창 문제를 어떻게 줄일 수 있나?
콜릿 헤드로 향하는 대용량 냉각수 시스템을 사용하고 냉각수 온도를 25도 섭씨 ± 1도로 유지하면 열팽창을 줄일 수 있습니다. 또한, 정밀 공차 가공 전에 15분의 워밍업 사이클을 허용하여 콜릿이 열평형에 도달하게 하십시오.
결론
자동선반 콜릿 시리즈를 15타입에서 52타입으로 확장하는 것은 정밀도를 희생하지 않으면서 부품 크기 능력을 증가시키려는 모든 정밀 제조 시설에게 전략적 투자입니다. 업그레이드에는 스핀들 개조, 재료 변경, 및 열 관리가 포함된 포괄적인 접근이 필요하지만, 원샷 가공에서의 결과적인 효율성 향상은 상당합니다. CNC 가공 및 금속 스탬핑에서 20년의 경험을 가진 제조업체로서, 업그레이드를 진행하기 전에 상세한 스핀들 감사를 권장합니다. 52mm 콜릿이 필요한 특정 부품 도면이 있는 경우, 당사 엔지니어링 팀이 12시간 이내에 무료 타당성 연구 및 비용 견적을 제공할 수 있습니다. 이메일: sc@bquq.com, WhatsApp: +86 13713157787로 연락하시거나 www.bquq.com을 방문하여 생산 요구 사항을 논의하십시오.
