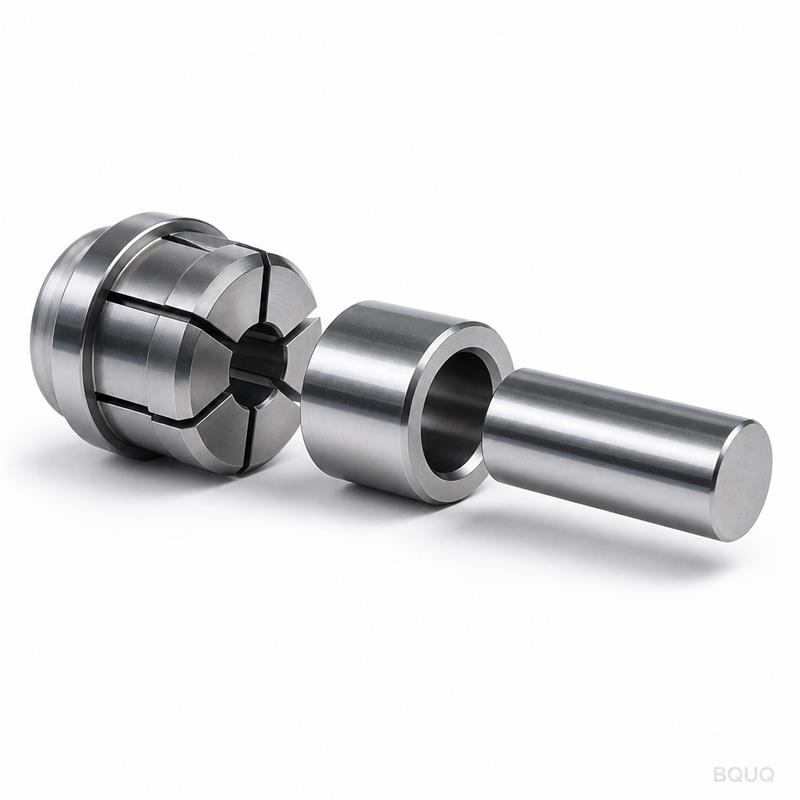

딥 보어 가공에서 연장형 및 롱노즈 콜릿의 부상 요인은 무엇인가?
확장형 및 롱노즈 콜릿은 표준 ER 콜릿으로는 달성할 수 없는 0.005mm 이하의 동심도를 유지하면서 딥 보어 가공에 필요한 공구 돌출부를 제공하기 때문에 인기가 높아지고 있습니다. 클램핑 지점을 절삭날에 더 가깝게 이동시킴으로써, 이러한 툴홀더는 처짐과 진동을 줄여 더 높은 절삭 속도와 더 긴 공구 수명을 가능하게 합니다. 둥관의 BQUQ와 같은 공장의 경우, 이러한 콜릿을 채택함으로써 딥 보어 가공 시간을 최대 30% 단축하면서 ±0.01mm의 공차를 일관되게 유지하고 있습니다.
확장형 콜릿은 기하학적 구조와 성능 면에서 표준 ER 콜릿과 어떻게 다른가?
표준 ER 콜릿은 공구 직경의 3.5~4배의 최대 권장 게이지 길이로 범용 밀링 및 드릴링용으로 설계되었습니다. 롱노즈 콜릿이라고도 알려진 확장형 콜릿은 정밀 연삭된 경화강 노즈 연장부를 추가하여 이 비율을 직경의 5~7배로 늘립니다. 중요한 차이점은 클램핑력의 위치입니다. 표준 콜릿은 스핀들 노즈 근처에서 공구 생크를 파지하는 반면, 확장형 콜릿은 공작물에 더 가깝게 파지하여 유효 외팔보 길이를 20%~35% 줄입니다. 이러한 기하학적 변화는 정적 강성에 직접적인 영향을 미치며, 확장형 콜릿은 동일한 생크 크기의 표준 ER 콜릿에 비해 반경 방향 강성이 40% 향상된 것으로 나타납니다.
롱노즈 콜릿의 특정 공차 및 런아웃 성능은 어떠한가?
정밀 롱노즈 콜릿은 콜릿 노즈에서 공구 직경의 3배 지점에서 0.003mm의 TIR(총 지시 편차)을 달성하고, 직경의 6배 지점에서 0.008mm를 달성합니다. 표준 ER 콜릿은 일반적으로 직경의 3배 지점에서 0.015mm의 TIR을 제공하므로, 확장형 버전은 딥 보어 응용 분야에서 5배 더 정밀합니다. 예를 들어, 100mm 돌출부를 가진 20mm 직경의 확장형 콜릿은 0.005mm 미만의 런아웃을 유지하여 Ra 0.4µm 이상의 표면 조도를 가진 보어를 생산하는 데 필수적입니다. 향상된 정밀도는 호닝이나 내경 연삭과 같은 2차 마감 작업의 필요성도 줄여줍니다.
어떤 가공 작업이 확장형 콜릿 시스템에서 가장 큰 이점을 얻을 수 있는가?
딥 홀 드릴링과 내경 보링 작업이 가장 큰 이점을 얻으며, 특히 보어 깊이가 공구 직경의 4배를 초과할 때 유리합니다. 확장형 콜릿은 공구가 휘어지지 않고 포켓 안으로 50mm~80mm까지 도달해야 하는 딥 핀 캐비티가 있는 히트싱크 가공에도 이상적입니다. 몰드 베이스 및 다이 부품의 CNC 밀링에서 롱노즈 콜릿은 값비싼 맞춤형 툴홀더가 필요했던 딥 리브와 슬롯 가공을 가능하게 합니다. 스프링 제조 및 스탬핑 다이 유지보수의 경우, 이러한 콜릿은 두꺼운 플레이트의 파일럿 홀 정밀 리밍을 가능하게 하며, 여러 공구 연장부의 필요성을 제거하여 셋업 시간을 단축합니다.
확장형 콜릿의 툴링 비용은 표준 시스템과 비교하여 얼마인가?
단일 고품질 확장형 콜릿(예: 60mm 노즈의 ER32)의 가격은 $45~$90로, $15~$30인 표준 ER32 콜릿 가격의 2~3배입니다. 그러나 콜릿 척 본체와 너트를 포함한 전체 툴홀더 시스템의 경우, 확장형 버전은 $180~$350인 반면 표준 척은 $120~$200입니다. 투자 수익은 공구 파손 감소를 통해 실현됩니다. 롱노즈 콜릿은 처짐을 최대 50%까지 줄여 딥 보어 작업에서 초경 공구 소모를 25%까지 줄일 수 있습니다. 월 5,000개의 딥 보어 부품을 생산하는 공장의 경우, 연간 공구 교체 비용 절감액은 종종 $12,000를 초과하여 초기 프리미엄을 정당화합니다.
콜릿의 노즈가 길수록 공구 처짐이 감소하는 이유는 무엇인가?
공구 처짐은 돌출부 길이의 세제곱에 비례하므로, 유효 돌출부의 감소는 강성에 극적인 영향을 미칩니다. 롱노즈 콜릿은 클램핑 지점을 앞으로 이동시켜 공구 생크의 지지되지 않는 길이를 줄입니다. 예를 들어, 16mm 엔드밀과 75mm 돌출부의 경우, 표준 콜릿은 60mm의 지지되지 않는 생크를 남기지만, 40mm 노즈의 확장형 콜릿은 이를 35mm로 줄입니다. 지지되지 않는 길이의 42% 감소는 외팔보 방정식에 따라 동일한 절삭력 하에서 처짐을 78% 감소시킵니다. 결과적으로 가공 공정이 더 안정되어 채터 없이 이송 속도를 20%까지 증가시킬 수 있습니다.
제조업체는 언제 표준 ER에서 확장형 콜릿으로 전환해야 하는가?
보어 깊이 대 직경 비율이 4:1을 초과하고 현재 축소 생크 공구나 다중 패스에 의존하여 필요한 깊이를 달성하는 경우 전환해야 합니다. 또 다른 신호는 딥 보어에서 표면 조도 사양이 Ra 0.8µm 미만으로 떨어질 때입니다. 표준 콜릿은 진동 자국을 유발하는 경향이 있기 때문입니다. 테이퍼나 벨마우스 결함으로 인한 딥 보어 부품의 현재 불량률이 2% 이상인 경우, 확장형 콜릿은 일반적으로 이를 0.5% 미만으로 낮춥니다. 또한 딥 보어에 유압 또는 슈링크 핏 홀더를 사용하고 있지만 더 빠른 공구 교체가 필요한 경우, 확장형 콜릿은 비교 가능한 강성으로 더 빠르고 저렴한 대안을 제공합니다.
롱노즈 콜릿의 한계와 설치 요구 사항은 무엇인가?
주요 한계는 감소된 토크 전달 용량입니다. 확장형 콜릿은 강재에서 80cm³/min 이상의 재료 제거율을 요구하는 중절삭 가공에는 사용해서는 안 됩니다. 또한 더 긴 노즈가 칩과 절삭유를 가둘 수 있어 콜릿 슬롯의 조기 마모를 유발할 수 있으므로 깨끗하고 건조한 환경이 필요합니다. 설치에는 ER32 확장형 콜릿의 경우 표준 버전의 70~80 N·m과 비교하여 90~110 N·m의 지정된 체결 토크를 가진 토크 렌치가 필요합니다. 콜릿 척 너트는 공구 교체 50회마다 동심도를 확인해야 하며, 노즈는 월간 간격으로 다이얼 게이지를 사용하여 마모를 측정해야 합니다.
| 파라미터 | 표준 ER 콜릿 | 확장형 콜릿 | 롱노즈 콜릿 |
| 일반적인 돌출부 비율 | 직경의 3.5~4.0배 | 직경의 5.0~5.5배 | 직경의 6.0~7.0배 |
| 직경 3배 지점 런아웃 (mm) | 0.015 | 0.008 | 0.003 |
| 직경 6배 지점 런아웃 (mm) | 권장되지 않음 | 0.015 | 0.008 |
| 반경 방향 강성 향상 | 기준 | +25% | +40% |
| 콜릿당 가격 (USD) | $15 - $30 | $45 - $60 | $70 - $90 |
| 강재 최대 권장 MRR (cm³/min) | 120 | 100 | 80 |
| 일반적인 적용 깊이 (mm) | 최대 30 | 30 - 60 | 60 - 100 |
| 달성 가능한 표면 조도 (Ra, µm) | 1.6 | 0.8 | 0.4 |
확장형 콜릿은 얼마나 자주 교체하거나 검사해야 하는가?
확장형 콜릿은 내부 콘과 노즈 직경의 마모에 대해 200시간 작동마다 검사해야 합니다. 교체는 일반적으로 1,500~2,000시간의 연속 사용 후 필요하며, 노즈에서 런아웃이 0.01mm를 초과하면 더 일찍 교체해야 합니다. 간단한 확인 방법은 정밀 테스트 바를 클램핑하고 노즈와 노즈에서 50mm 지점에서 TIR을 측정하는 것입니다. 초기 측정값에서 0.005mm 이상 증가하면 교체가 필요함을 나타냅니다.
확장형 콜릿을 모든 CNC 스핀들 유형에 사용할 수 있는가?
예, 확장형 콜릿은 BT30, BT40, BT50, CAT40, HSK63A를 포함한 모든 표준 스핀들 테이퍼와 터릿 선반에 사용되는 직선 생크 홀더용으로 제공됩니다. 핵심 요구 사항은 스핀들이 공구 교체 시 더 긴 콜릿 척 본체를 수용할 수 있는 충분한 여유 공간을 가져야 한다는 것입니다. 자동 공구 교환 장치가 있는 기계의 경우, 매거진 포켓 깊이가 표준 홀더보다 일반적으로 20~30mm 더 긴 확장형 어셈블리를 수용할 수 있는지 확인하십시오.
롱노즈 콜릿과 가장 잘 작동하는 절삭유 공급 방법은 무엇인가?
스루-쿨런트 확장형 콜릿이 highly 권장되며, 콜릿 노즈를 통해 절삭날로 직접 절삭유를 공급하여 딥 보어에서 칩 배출에 중요합니다. 비-스루-쿨런트 버전의 경우, 외부 절삭유 노즐을 콜릿 노즈에서 20mm 이내에 위치시켜 칩 패킹을 방지해야 합니다. 직경의 5배보다 깊은 보어에는 70~100bar의 고압 절삭유가 권장되며, 절삭 영역에서 칩의 적절한 플러싱을 보장합니다.

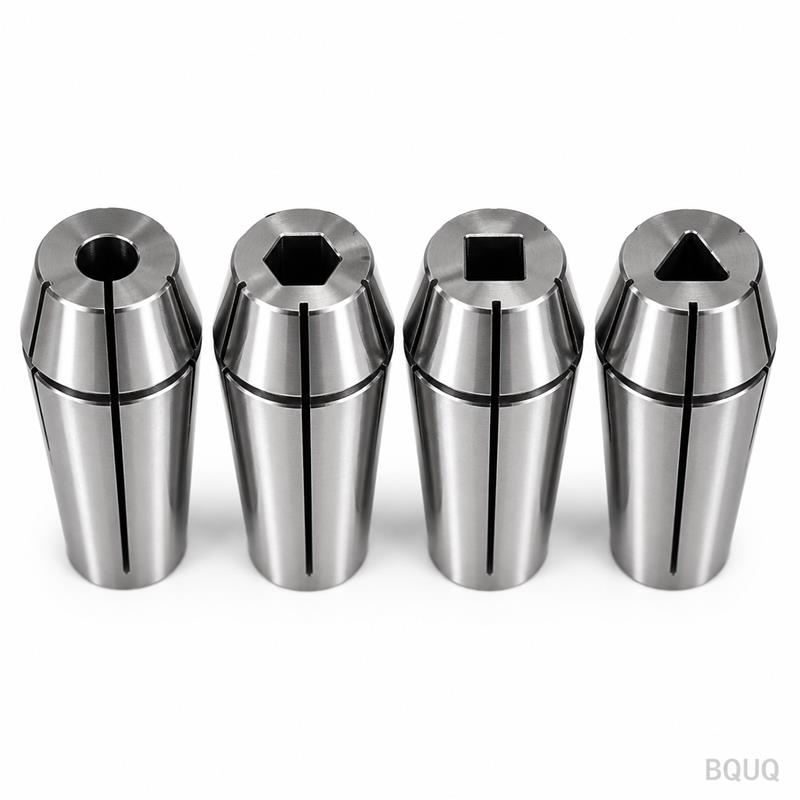

콜릿 재료 선택이 딥 보어 가공 성능에 어떤 영향을 미치는가?
확장형 콜릿은 일반적으로 경화 합금강(HRC 45-50) 또는 더 높은 정밀도를 위해 HRC 52-55의 마레이징 강으로 제조됩니다. 콜릿 재료가 더 단단할수록 반복 클램핑 시 변형에 더 잘 저항하여 시간이 지나도 일관된 런아웃을 유지합니다. 대량 생산의 경우, 마찰을 줄이고 공구 생크의 걸림을 방지하여 콜릿과 공구 수명을 모두 15%~20% 연장하는 코팅 콜릿(TiN 또는 CrN)을 고려하십시오.
고속 딥 보어 가공에 밸런스드 콜릿 척이 필요한가?
10,000RPM 이상의 스핀들 속도에서는 보어 정밀도를 손상시키는 진동을 피하기 위해 G2.5 밸런스 등급의 밸런스드 확장형 콜릿 척이 필수적입니다. 표준 콜릿 척은 G6.3의 밸런스 등급을 가지며 8,000RPM 미만에서만 허용됩니다. 15,000RPM에서 알루미늄 히트싱크를 가공하는 경우, 밸런스되지 않은 척은 채터 자국과 베어링 조기 마모를 유발할 수 있으므로 주문 시 밸런스드 버전을 지정하십시오.
결론적으로, 확장형 및 롱노즈 콜릿은 유압 또는 슈링크 핏 툴링의 높은 비용 없이 우수한 런아웃 제어와 강성을 제공하여 딥 보어 가공을 위한 비용 효율적인 솔루션을 나타냅니다. 올바른 돌출부 비율을 선택하고 적절한 클램핑 토크를 유지함으로써, 제조업체는 최대 100mm 깊이의 보어에서 ±0.01mm의 일관된 공차와 Ra 0.4µm 미만의 표면 조도를 달성할 수 있습니다. BQUQ는 이러한 콜릿을 CNC 가공 프로세스에 성공적으로 통합하여 자동차 및 전자 분야 고객의 사이클 타임과 불량률을 줄였습니다.
