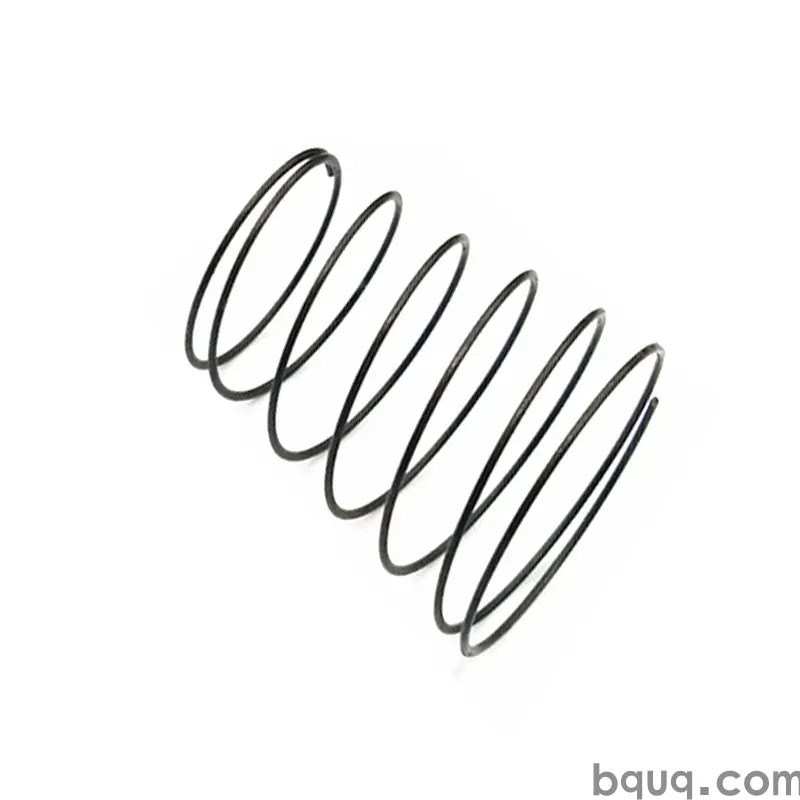

기기 내 배터리 및 차폐 접점용 스프링
간단한 답변: 배터리 및 차폐 접점 스프링은 와이어 직경이 아니라 접촉력으로 지정됩니다. 일반적인 AA/AAA 셀 홀더의 경우, 30g 진동에서 셀이 덜거덕거리지 않도록 압축 높이에서 1.5–3.0N의 작동력을 설계하고, 5,000회 결합 주기 동안 스프링이 이완되지 않도록 응력을 인장 강도의 약 40% 이하로 유지하십시오. EMI 차폐 핑거의 경우, 핑거당 0.3–0.8N, 작동 변위 0.5–1.0mm가 일반적이며, 1–3µm 니켈 위에 0.05–0.1µm 금도금을 적용합니다. BQUQ는 동관의 ISO9001 공장에서 이러한 접점을 가공 및 권선하며 12 근무 시간 내에 견적을 반환합니다.
접점 스프링이 일반 스프링과 다르게 작동하는 이유
일반 압축 스프링은 주어진 길이에서의 하중으로 평가됩니다. 접점 스프링은 다른 기준으로 평가됩니다: 기계적 경로가 움직이는 동안 전기적 경로가 안정적으로 유지되는지 여부입니다. 이 단 하나의 차이가 거의 모든 설계 결정을 재구성합니다.
접점 스프링의 필드 반품에서 세 가지 고장 모드가 지배적입니다:
1. 힘 감쇠. 스프링이 이완되고 접촉 압력이 떨어지며 접촉 저항이 상승합니다. 배터리 단자에서는 간헐적 종료로 나타나고, 차폐에서는 EMC 재시험 중 방사 방출 증가로 나타납니다.
2. 프레팅 부식. 접촉 계면에서의 미세 운동이 도금을 마모시키고 모재를 노출시켜 절연성 산화막을 형성합니다. 주석 도금 접점은 특히 취약하며, 금이 표준 방어책입니다.
3. 기계적 세트. 조립 또는 낙하 이벤트 중 스프링이 탄성 한계를 초과하여 압축되어 자유 높이로 돌아오지 않습니다.
세 가지 모두 동일한 변수에 의해 제어됩니다: 재료, 응력 수준, 도금 시스템, 접점의 기하학적 형상. 이 네 가지를 올바르게 하면 접점 스프링은 제품에서 가장 신뢰할 수 있는 부품 중 하나가 됩니다.
힘 범위는 생각보다 좁습니다
힘이 너무 적으면 접촉 저항이 불안정합니다. 힘이 너무 많으면 결합 피처 — 종종 얇은 스탬핑 배터리 클립이나 플라스틱 리브 — 가 변형됩니다. 소형 소비자 기기의 경우 실용적인 범위는 일반적으로 다음과 같습니다:
| 응용 분야 | 접점당 작동력 | 작동 변위 | 일반적인 와이어/스트립 |
|---|---|---|---|
| AA/AAA 셀 음극 단자 | 1.5–3.0 N | 1.5–3.0 mm | 0.5–0.8 mm 뮤직 와이어 또는 301 SS |
| 코인 셀(CR2032) 클립 | 0.8–1.5 N | 0.5–1.2 mm | 0.3–0.5 mm 301 스테인리스 |
| 보드-투-보드 배터리 커넥터 | 0.5–1.2 N | 0.3–0.8 mm | 0.2–0.4 mm 베릴륨 구리 |
| EMI 차폐 핑거(핑거당) | 0.3–0.8 N | 0.5–1.0 mm | 0.1–0.2 mm 301/304 스테인리스 |
| 차폐 개스킷, 연속 | 10 mm당 5–20 N | 0.5–1.5 mm | 0.1–0.15 mm 스테인리스 스트립 |
이는 핸드헬드 및 소형 인클로저 전자 기기의 대략적인 범위이며 절대값이 아닙니다. 50g 낙하 하중을 받는 기기는 더 많은 예압이 필요하고, 플라스틱 하우징 리브가 있는 기기는 더 적게 필요합니다.
배터리 접점에 어떤 재료를 선택해야 합니까?
배터리 접점은 적대적인 작은 환경에 있습니다: 셀 캔과의 갈바닉 커플, 간헐적 전해질 누출, 습도, 수천 번의 삽입 주기. 재료 선택은 전도성, 탄성 및 내식성 간의 절충입니다.
| 재료 | 전도성 | 스프링 품질 | 내식성 | 최적 용도 |
|---|---|---|---|---|
| 뮤직 와이어(ASTM A228) | 낮음 | 우수 | 도금 없이는 불량 | 비용 중심 내부 스프링, 도금 |
| 오일 템퍼드/하드 드로운 | 낮음 | 양호 | 도금 없이는 불량 | 범용, 대량 |
| 인청동 | 보통 | 양호 | 양호 | 배터리 단자, 중간 전류 |
| 베릴륨 구리(C17200) | 높음 | 우수 | 양호 | 고주기, 저저항 접점 |
| 301 스테인리스, 풀 하드 | 낮음 | 우수 | 매우 양호 | 차폐 핑거, 클립, 도금 불필요 |
| 304 스테인리스 | 낮음 | 보통 | 매우 양호 | 성형성이 더 중요한 차폐 |
순수 배터리 전류 경로의 경우, 인청동과 베릴륨 구리가 일반적으로 선택되는데, 이는 유용한 전도성과 실제 스프링 템퍼를 결합하기 때문입니다. 차폐의 경우, 전도성은 부식 없이 수년간 힘을 유지하는 능력보다 훨씬 덜 중요하므로 풀 하드 301 스테인리스가 주력입니다 — 베어 또는 얇은 니켈 언더플레이트와 함께 사용할 수 있습니다.
접점이 전류를 전달하면서 동시에 염수 분무를 견뎌야 하는 경우, 니켈+금 도금의 베릴륨 구리가 가장 안전한 조합이지만 비용이 가장 높습니다. 일반적인 중간 경로는 1–2µm 니켈과 0.05–0.1µm 금을 사용한 인청동입니다.
도금: 대부분의 접점 문제가 실제로 발생하는 곳
도금은 장식이 아니라 전기적 인터페이스입니다. 세 가지 규칙이 대부분의 경우를 커버합니다:
- 니켈 언더플레이트 먼저. 1–3µm의 니켈은 구리나 철이 금층으로 확산되는 것을 막고 금이 앉을 단단한 기반을 제공합니다.
- 금 두께는 주기 수를 따릅니다. 0.05µm는 깨끗하고 낮은 힘의 응용 분야에서 대략 수천 번의 결합 주기를 처리합니다. 고주기 또는 혹독한 환경의 경우 0.3–0.8µm가 일반적입니다. 하드 골드(코발트 또는 니켈 경화)는 순수 연성 금보다 마모에 훨씬 강합니다.
- 주석은 저렴하지만 관대하지 않습니다. 주석 산화물은 절연체입니다. 주석 도금 접점은 높은 수직력과 매 결합 주기마다 산화물을 깨뜨리는 와이핑 동작이 필요합니다. 설계에 낮은 힘과 와이프가 없으면 주석은 결국 실패합니다.
한 번 조립되고 다시 결합되지 않는 차폐 핑거의 경우, 베어 스테인리스 또는 니켈 도금 스테인리스가 종종 충분하고 훨씬 저렴합니다.
차폐 접점 스프링: 힘, 피치 및 접지
EMI 차폐 스프링은 배터리 스프링과 다른 역할을 합니다. 수백 MHz에서 수 GHz까지의 주파수 범위에서 이음새를 가로질러 저임피던스 접지 경로를 유지해야 합니다. 물리학은 세 가지를 보상합니다: 짧은 접지 경로, 많은 접점, 안정적인 힘.
핑거 피치 및 슬롯 길이
차폐 핑거는 슬롯 안테나 어레이처럼 작동합니다. 핑거 사이의 간격은 감쇠해야 하는 최고 주파수의 파장에 비해 짧아야 합니다. 실용적인 규칙으로, 관심 있는 최고 주파수에서 파장의 약 1/20 이하로 핑거 피치를 유지하십시오. 1GHz(300mm 파장)에서 이는 피치가 약 15mm 미만이어야 함을 의미하며, 대부분의 설계는 기계적 견고성도 향상시키기 때문에 2–5mm로 훨씬 더 좁힙니다.
접지 연속성
전체 차폐 전류를 운반하는 단일 핑거는 높은 임피던스 경로를 만듭니다. 이음새당 여러 병렬 핑거를 설계하고 차폐 캔 자체가 핑거가 구조적 작업을 하지 않을 만큼 충분히 강성이 있는지 확인하십시오. 차폐를 제거할 수 있어야 하는 경우, 연속 웨이브 프로파일을 가진 성형 스트립 개스킷이 개별 핑거보다 더 많은 접점을 제공합니다.
압축 세트 및 이완
차폐 핑거는 일반적으로 조립 시 한 번 압축되고 제품 수명 동안 그대로 유지됩니다. 이로 인해 응력 이완이 지배적인 위험이 됩니다. 작동 응력을 재료 인장 강도의 약 35–40% 이하로 유지하고 성형 후 응력 제거 베이킹을 고려하십시오. 핑거의 인장 측에 쇼트 피닝은 서비스 접근 중과 같이 차폐가 반복적으로 열리는 경우 피로 수명을 높이는 입증된 방법입니다.
공장에서 올바르게 제작하도록 접점 스프링을 어떻게 지정합니까?
대부분의 접점 스프링 문제는 불완전한 도면으로 거슬러 올라갑니다. 공급업체에 다음 일곱 가지 데이터 포인트를 제공하면 거의 모든 모호성을 제거할 수 있습니다:
1. 자유 높이 및 작동 높이(단순히 "압축 길이"가 아님).
2. 작동 높이에서의 하중, 공차 포함 — 접점 스프링의 경우 일반적으로 ±10%.
3. 최대 변위/솔리드 높이로 조립 중 스프링이 과압축되지 않도록 합니다.
4. 재료 및 템퍼, 또는 재료가 공급업체 선택임을 명시적으로 기재.
5. 도금 시스템과 각 층의 두께, 그리고 도금되는 표면.
6. 주기 수명 및 환경(실내, 습함, 염수 분무, 온도 범위).
7. 접점 기하학적 형상 — 평평한 패드, 반경 또는 점 접촉, 그리고 결합 표면 마감.
스탬핑 접점 스프링의 경우, 스트립 두께 공차와 굽힘에 대한 결 방향을 추가하십시오. 결을 가로질러 굽히면 고경도 스테인리스가 균열되고, 결을 따라 굽히는 것이 훨씬 관대합니다. 이는 성형 부품의 스프링백 보상 가이드에서 설명한 것과 동일한 종류의 문제입니다 — 재료가 저항하며, 금형은 이를 예상하고 제작되어야 합니다.
실제로 유지할 수 있는 공차
BQUQ에서 CNC 가공 스프링 금형 및 접점 핀은 중요한 피처에서 ±0.005mm를 유지합니다. 권선 및 성형 스프링은 다릅니다: 소형 접점 스프링의 경우 힘 공차 ±10% 및 자유 길이 공차 ±0.3mm가 현실적이며, 그 이상으로 좁히면 100% 힘 선별이 필요하기 때문에 비용이 급격히 상승합니다.
| 피처 | 일반적 달성 가능 | 비고 |
|---|---|---|
| 와이어 직경 | ±0.01 mm | 와이어 공급업체에 의해 결정 |
| 자유 길이(소형 스프링) | ±0.3 mm | 선별 시 ±0.15 mm |
| 작동 높이에서의 하중 | ±10% | 100% 테스트 시 ±7% |
| 도금 두께, 금 | 공칭의 ±20% | XRF 검증 |
| 핑거 피치, 스탬핑 스트립 | ±0.05 mm | 금형 의존 |
| 핑거의 각도 | ±2° | 접점 위치에 영향 |
생산에서 나타나는 설계 함정
함정 1: 솔리드 높이로 설계. 낙하 테스트 중 스프링이 솔리드 높이에 도달하면 코일이 닿아 힘이 급증하고 어셈블리의 다른 부분이 파손됩니다. 최소 15–20% 변위 여유를 두십시오.
함정 2: 결합 표면 무시. 금도금 스프링을 베어 구리 패드에 누르면 갈바닉 쌍이 생성됩니다. 인터페이스 양쪽을 도금하거나 호환 가능한 쌍을 선택하는 것이 스프링 자체보다 중요합니다.
함정 3: 차폐에 단일 점 접촉. 이음새당 하나의 핑거는 비용 절감이 아니라 설계 오류입니다.
함정 4: 힘 계산에서 도금 두께 허용 없음. 0.15mm 핑거에 3µm 니켈 + 0.5µm 금층은 약 5% 두께 변화로, 뻣뻣하고 짧은 핑거에서 힘을 측정 가능하게 이동시키기에 충분합니다.
함정 5: 낮은 힘 접점에서 비용 절감을 위해 주석 선택. 위에서 다루었으며, 소비자 전자 제품에서 가장 흔한 회피 가능한 고장입니다.
접점 스프링이 래치 또는 기계적 디텐트 역할도 하는 경우, 설계는 스프링과 클립의 결합 문제가 됩니다. 인장 스프링의 초기 장력에 대한 우리의 노트는 그 계산의 예압 측면을 다루며, 이는 종종 클립이 고정되는지 덜거덕거리는지의 차이입니다.
시제품에서 생산까지: 예상되는 것
접점 스프링은 일반적으로 빠르게, 처음에는 소량으로, 그 다음 프로그레시브 다이를 정당화할 수 있는 양으로 필요합니다. 실행 가능한 경로:
- 시제품(일): 지정된 재료에서 CNC 가공 또는 수작업 성형 샘플, 소량 도금. 적합성 및 힘 검증에 유용하며 수명 테스트에는 부적합.
- 파일럿(1–2주): 소프트 툴링 또는 단기 다이, 초도품 검사 및 힘 곡선 포함.
- 생산: 스탬핑 접점용 프로그레시브 다이, 와이어 접점용 CNC 코일러 또는 CNC 포머, 공정 중 힘 샘플링 포함.
BQUQ는 동관의 한 공장에서 네 개의 생산 라인 — CNC 가공, 금속 스탬핑, 스프링 권선 및 성형, 방열판 생산 — 을 운영하므로 가공 핀, 스탬핑 클립 및 권선 스프링이 필요한 접점 스프링을 세 개가 아닌 하나의 패키지로 견적 및 제작할 수 있습니다. MOQ는 유연하여 다이에 투자하기 전에 설계를 검증하기 위해 500개가 필요할 때 중요합니다. 견적은 12 근무 시간 내에 반환됩니다.
부식에 민감한 접점의 경우, 스프링 부식 방지 가이드의 도금 및 패시베이션 선택이 배터리 단자 및 차폐 핑거에 직접 적용됩니다.
자주 묻는 질문
Q: 배터리 접점 스프링은 어떤 힘을 가해야 합니까?
A: AA 및 AAA 셀 홀더의 경우 완전 삽입 위치에서 1.5–3.0N을 목표로 하십시오. 코인 셀 클립은 일반적으로 0.8–1.5N이 필요합니다. 하한은 접촉 저항 안정성과 진동에 의해 설정되고, 상한은 하중에 반응하는 플라스틱 리브 또는 클립의 강도에 의해 설정됩니다. 항상 자유 길이가 아닌 작동 높이에서 하중을 지정하십시오.
Q: 차폐 접점 스프링에 금도금이 필요합니까?
A: 일반적으로 아닙니다. 차폐 핑거는 종종 한 번 조립되고 다시 결합되지 않으므로 베어 또는 니켈 도금 301 스테인리스가 적절하고 훨씬 저렴합니다. 금은 서비스 중 차폐를 열거나, 환경이 습하거나 염분이 있거나, 많은 주기 동안 접촉 저항이 몇 밀리옴 이하로 유지되어야 할 때 가치가 있습니다.
Q: 배터리 접점이 시간이 지남에 따라 힘을 잃는 이유는 무엇입니까?
A: 응력 이완입니다. 스프링이 재료 인장 강도의 약 40% 이상으로 설계되었거나 조립 중 솔리드 높이 근처로 압축되었을 가능성이 높습니다. 더 높은 템퍼 재료로 전환하거나, 작동 응력을 줄이거나, 성형 후 응력 제거 베이킹을 추가하면 일반적으로 해결됩니다. 도금은 이완을 일으키지 않으며, 단지 드러낼 뿐입니다.
Q: 하나의 스프링이 배터리 접점과 EMI 차폐를 모두 수행할 수 있습니까?
A: 때때로 가능하지만 절충입니다. 배터리 접점은 전도성과 적당한 힘이 필요하고, 차폐 핑거는 많은 접점과 낮고 안정적인 힘이 필요합니다. 이들을 결합하면 일반적으로 한 기능을 과도하게 설계하게 됩니다. 공간 때문에 병합해야 하는 경우, 니켈-금 도금의 베릴륨 구리를 사용하고 동일한 성형 부품에 여러 접점을 설계하십시오.
Q: 접점 스프링 힘에 대해 어떤 공차를 유지할 수 있습니까?
A: 작동 높이에서 공칭 하중의 ±10%가 소형 접점 스프링의 표준입니다. 100% 힘 테스트로 ±7%가 달성 가능하지만 비용이 추가됩니다. 자유 길이는 일반적으로 ±0.3mm이며, 결합 핀 또는 하우징의 중요한 가공 피처는 당사 CNC 라인에서 ±0.005mm를 유지할 수 있습니다.
